பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

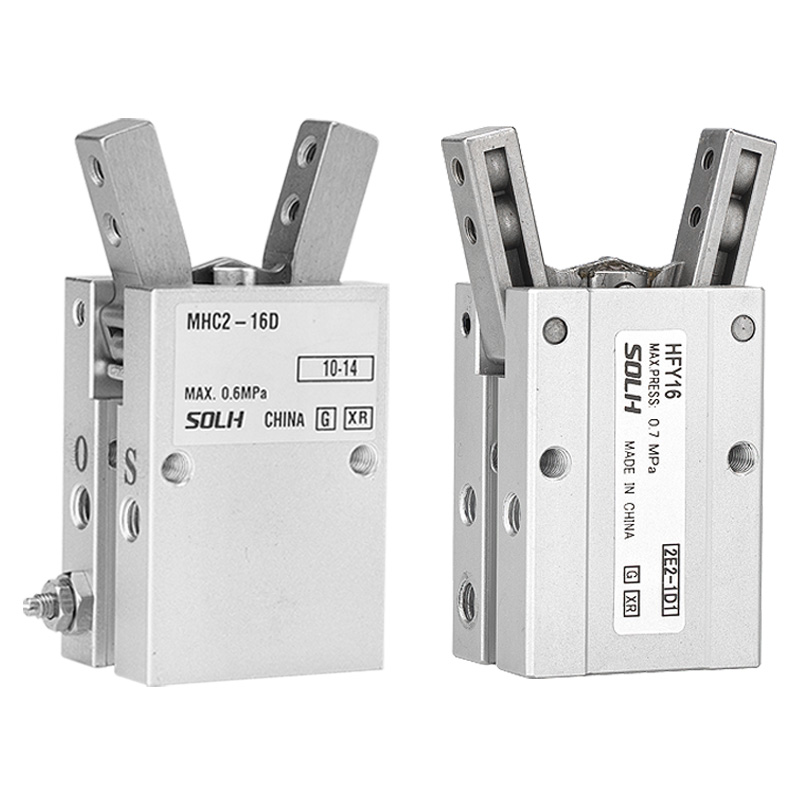

SOLH HFY தொடர் என்பது ஒரு சிறிய பிஸ்டன் மற்றும் பிவோட் லீவர் பொறிமுறையால் இயக்கப்படும் சிறிய Y-வடிவ ஸ்விங் கிரிப்பர் ஆகும், இது SMC MHC2 க்கு நேரடி மாற்றாகும். முக்கிய பண்புகள்: வலுவான கிளாம்பிங் விசைக்கான நெம்புகோல் முறுக்கு பெருக்கம், பெரிய ஸ்விங் திறப்பு கோணம், இறுக்கமான நிறுவல் இடத்திற்கு மெலிதான உடல். சுற்று, வளைந்த மற்றும் ஒழுங்கற்ற சிறிய கூறுகளுக்கு ஏற்றது, எலக்ட்ரானிக்ஸ், வன்பொருள், பிளாஸ்டிக் பகுதி மற்றும் லைட்-டூட்டி அசெம்பிளி நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
1. டிரான்ஸ்மிஷன்: ஒற்றை பிஸ்டன் பிவோட் லீவர் அசெம்பிளியை லீனியர் மோஷனை Y-வகை ஸ்விங் இயக்கமாக மாற்றுகிறது. நெம்புகோல் அமைப்பு சக்திவாய்ந்த கிளாம்பிங்கிற்கான வெளியீட்டு முறுக்குவிசையை அதிகரிக்கிறது.
2. செயல்பாட்டு முறைகள்
-- HFY: இரட்டை நடிப்பு (தரநிலை) - திறந்த மற்றும் மூடுவதற்கு இருதரப்பு காற்று கட்டுப்பாடு
-- HFTY: ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் - காற்று விநியோக கவ்விகள்; அழுத்தம் இழப்புக்குப் பிறகு வசந்தம் தானாகவே திறக்கிறது
3. ஸ்விங் ஆங்கிள்: மேக்ஸ் ஓபன் +30°, ஓவர்க்ளோஸ் -10°, மொத்த பயனுள்ள ஸ்விங் தோராயமாக. 40°, பாகங்களை எடுப்பதற்கு போதுமான திறப்பு அனுமதியை வழங்குகிறது.
4. கட்டுமானம்: கடினமான அனோடைஸ் செய்யப்பட்ட அலுமினிய உடல், அதிக வலிமை கொண்ட தாடைகள், உள்ளமைக்கப்பட்ட காந்த வளையம். மூன்று பெருகிவரும் மேற்பரப்புகள் (கீழ் / பக்க / பின்புறம்). சுயாதீன வேகக் கட்டுப்பாட்டுக்கான ஒருங்கிணைந்த அனுசரிப்பு த்ரோட்டில் வால்வுகள்.
5. நிலை துல்லியம்: மீண்டும் பொருத்துதல் துல்லியம் ± 0.02mm, ஒளி-கடமை துல்லியமான தேர்வுக்கு நிலையானது.

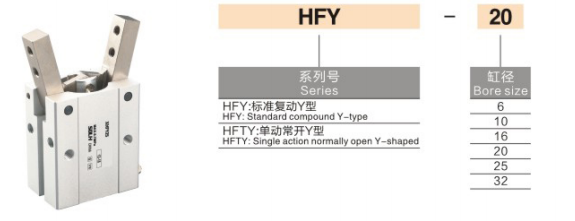

1. மாதிரி எடுத்துக்காட்டு:HFY20-M9BW
|
பிரிவு |
குறியீடு |
வரையறை |
| HFY / HFTY |
தொடர் குறியீடு HF |
ஒய் = இரட்டை நடிப்பு ஒய் ஸ்விங் கிரிப்பர் HFTY = ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் |
|
20 |
துளை அளவு (மிமீ) |
6,10,16,20,25,32 |
| -எம்9பி |
காந்த சுவிட்ச் |
M9B (NPN) / M9N (PNP) W=1m கேபிள்; L=3m கேபிள் |
| விருப்ப பின்னொட்டு |
விருப்ப மேம்படுத்தல் |
-எக்ஸ் நீட்டிக்கப்பட்ட தாடை -ஜே தூசி-தடுப்பு கவர் |
2. நிலையான ஒழுங்கு குறிப்பு
HFY25-M9BW போர் 25, இரட்டை நடிப்பு, M9BW காந்த சுவிட்ச் (1m கேபிள்) பொருத்தப்பட்டுள்ளது.
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| தாடை கட்டமைப்பு |
2 தாடைகள், Y-வகை பிவோட் ஸ்விங் இயக்கம் |
| செயல்பாட்டு முறை |
HFY இரட்டை நடிப்பு; HFTY ஒற்றை நடிப்பு எண் |
| இயக்க அழுத்தம் |
HFY:0.15~0.7MPa HFTY:0.25~0.7MPa (உகந்த:0.5MPa) |
| ஆதார அழுத்தம் |
1.0 MPa |
| சுற்றுப்புற வெப்பநிலை |
-20 ~ +70℃ (குழாய்களுக்குள் ஐசிங் இல்லை) |
| நிலை துல்லியத்தை மீண்டும் செய்யவும் |
± 0.02 மிமீ |
| அதிகபட்ச இயக்க அதிர்வெண் |
நிமிடத்திற்கு 180 சுழற்சிகள் |
| ஏர் போர்ட் நூல் |
துளை 6: M3×0.5 துளை 10~32: M5×0.8 |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத, தாடைகள் நீண்ட ஆயுள் கிரீஸால் நிரப்பப்பட்டிருக்கும் |
| ஸ்விட்ச் மவுண்டிங் |
CMSH / DS1-G உடன் இணக்கமான இரட்டை பக்க வட்ட பள்ளங்கள் |
| மவுண்டிங் விருப்பங்கள் |
கீழ், பக்க மற்றும் பின்புறம் மூன்று-மேற்பரப்பு மவுண்டிங் |
|
துளை (மிமீ) |
மாதிரி |
ஸ்விங் ஆங்கிள் திற/மூடு |
கிளாம்பிங் முறுக்கு (N・cm) |
அதிகபட்ச தாடை நீட்டிப்பு (மிமீ) |
நிகர எடை (கிராம்) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ முக்கிய குறிப்பு: தாடை நீட்டிப்பு நீளம் அதிகரிக்கும் போது கிளாம்பிங் முறுக்கு குறைகிறது. சுமை கணக்கீட்டின் போது பாதுகாப்பு காரணி ≥1.5 ஒதுக்கப்பட வேண்டும்.
✅ HFYக்கு முன்னுரிமை கொடுங்கள்:
-- வொர்க்பீஸ்கள் வட்டமான, வில் வடிவ அல்லது ஒழுங்கற்ற மினியேச்சர் கூறுகள் (மின்னணு முனையங்கள், சிறிய பிளாஸ்டிக் வீடுகள்)
-- வரையறுக்கப்பட்ட நிறுவல் உறைக்குள் ஒப்பீட்டளவில் பெரிய திறப்பு கோணம் (~40°) தேவை
-- உயரம்/அகலம் கட்டுப்படுத்தப்பட்ட உபகரண அமைப்பு; ஒய் ஸ்விங் அமைப்பு இணையான கிரிப்பர்களை விட அதிக இடத்தை சேமிக்கிறது
-- லைட் லோட் ≤5kg, அதிக அதிர்வெண் சைக்கிள் ஓட்டுதல், தேவை செலவு குறைந்த ஆக்சுவேட்டர்
-- சிறிய தனிப்பயன் கருவிக்கு நெகிழ்வான மூன்று-மேற்பரப்பு மவுண்டிங் தேவை
|
ஒப்பீட்டு பொருள் |
HFY தொடர் |
MHC2 (SMC அசல்) |
| பரவும் முறை |
ஒற்றை பிஸ்டன் + பிவோட் நெம்புகோல் |
கேம் + ராக்கர் நெம்புகோல் |
| அதிரடி பதிப்புகள் |
இரட்டை நடிப்பு / ஒற்றை நடிப்பு எண் |
இரட்டை நடிப்பு / ஒற்றை நடிப்பு NC |
| ஸ்விங் ரேஞ்ச் |
+30°/-10° (மொத்தம் ~40°) |
+45°/-15° (மொத்தம் ~60°) |
| கிளாம்பிங் முறுக்கு |
10 ~ 350 N・ செ.மீ |
15 ~ 420 N・ செ.மீ |
| துளை வரம்பு |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| பெருகிவரும் மேற்பரப்புகள் |
மூன்று பக்கங்கள் (கீழ் / பக்க / பின்) |
இரண்டு பக்கங்கள் (கீழ்/பக்கம்) |
| செலவு நிலை |
அதிக செலவு செயல்திறன் உள்நாட்டு மாற்று |
அதிக இறக்குமதி விலை |
| பரிமாற்றம் |
ஒத்த பெருகிவரும் பரிமாணம், சற்று குறைந்த முறுக்கு |
பெரிய திறப்பு கோணத்துடன் நிலையான அசல் விவரக்குறிப்பு |
1. ஒர்க்பீஸ் நிறை & தாடை நீட்டிப்பு அடிப்படையில் துளை தேர்வு
-- லேசான சுமை ≤1kg → ø6/10; நடுத்தர சுமை 1~5கிலோ → ø16~32
2. செயல்பாட்டு முறை தேர்வு
-- பொதுவான தொடர்ச்சியான தயாரிப்பு → HFY இரட்டை நடிப்பு
-- மின்வெட்டுக்குப் பிறகு தானியங்கி திறப்பு தேவை → HFTY ஒற்றை நடிப்பு எண்
3. மவுண்டிங் தளவமைப்பு
-- இயல்புநிலை கீழ் மவுண்டிங் விரும்பத்தக்கது; குறுகிய அகலத்திற்கான பக்க மவுண்ட்; அசெம்பிளி லைன் பரிமாற்ற நிலையங்களுக்கான பின்புற மவுண்ட்
4. வேக சரிசெய்தல்
-- ஸ்விங் வேகத்தைக் கட்டுப்படுத்தவும், பணியிட பாதிப்பைத் தவிர்க்கவும் உள்ளமைக்கப்பட்ட அனுசரிப்பு த்ரோட்டில் வால்வுகளைப் பயன்படுத்தவும்
5. நிலை கருத்து
-- முழுமையாக திறந்த மற்றும் மூடிய நிலையைக் கண்டறிய இரட்டை பள்ளங்களில் CMSH / DS1-G காந்த சுவிட்சுகளை நிறுவவும்
SOLH HFY Y-வகை பிவோட் ஸ்விங் நியூமேடிக் கிரிப்பர் ஒற்றை பிஸ்டன் லீவர் முறுக்கு பெருக்க கட்டமைப்பை ஏற்றுக்கொள்கிறது, இரட்டை நடிப்பு HFY மற்றும் ஒற்றை நடிப்பு NO HFTY இல் கிடைக்கிறது, உள்ளமைக்கப்பட்ட த்ரோட்டில் வால்வு மற்றும் காந்த சுவிட்ச் ஸ்லாட்டுடன் மூன்று-மேற்பரப்பு மவுண்டிங், சிறிய பகுதி & ஒழுங்கற்ற சிறிய பகுதிக்கு மாற்றாக MHC2 க்கு செலவு குறைந்த மாற்றாகும். 3C, வன்பொருள் மற்றும் பிளாஸ்டிக் ஆட்டோமேஷன் உபகரணங்கள்.
