பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH HFZ தொடர் என்பது டூயல் பிஸ்டன் மற்றும் ரேக் & பினியன் ஒத்திசைவான பொறிமுறையால் இயக்கப்படும் ஒருங்கிணைந்த ரோலர்/பால் லீனியர் கைடு பொருத்தப்பட்ட உயர்-விறைப்பு இணையான கிரிப்பர் ஆகும். SMC MHZ2 தொடருடன் முழுமையாக மாறக்கூடியது.
மூன்று செயல்பாட்டு வகைகள் உள்ளன:
-- HFZ: இரட்டை நடிப்பு நிலையான வகை
-- HFSZ: ஒற்றை நடிப்பு பொதுவாக மூடப்படும் (ஸ்பிரிங் கிளாம்ப், பவர்-ஆஃப் ஹோல்டிங்)
-- HFTZ: ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் (வசந்த வெளியீடு, பவர்-ஆஃப் ஓபன்) பொது ஒளி மற்றும் நடுத்தர சுமை துல்லியமான கிளாம்பிங், தானியங்கு அசெம்பிளி மற்றும் ரோபோ எண்ட் எஃபெக்டர் பயன்பாடுகளுக்கு ஏற்றது.
1. டிரான்ஸ்மிஷன்: டூயல் பிஸ்டன் + ரேக் & பினியன் சின்க்ரோனஸ் டிரைவ். இரண்டு தாடைகள் ஆஃப்செட் அல்லது விலகல் இல்லாமல் சரியான இணையான இயக்கத்தை பராமரிக்கின்றன.
2. வழிகாட்டி அமைப்பு: ஒருங்கிணைக்கப்பட்ட ரோலர்/பால் லீனியர் கைடு, ஷிஃப்டிங் செய்வதைத் தடுக்க கீழே உள்ள பின்களைக் கண்டறியும். சிறந்த விறைப்பு, அதிக ரிபீட் துல்லியம் மற்றும் ஆஃப்செட் சுமைக்கு வலுவான எதிர்ப்பு.
3. செயல்பாட்டு முறைகள்
-- HFZ இரட்டை நடிப்பு: திறந்த / மூட, உலகளாவிய தொடர்ச்சியான உற்பத்திக்கான காற்று வழங்கல்
-- HFSZ ஒற்றை நடிப்பு NC: காற்று வழங்கல் தாடைகளைத் திறக்கிறது; காற்று துண்டிக்கப்படும் போது ஸ்பிரிங் கவ்விகள் (பவர்-ஆஃப் வொர்க்பீஸ் ஹோல்டிங்)
-- HFTZ சிங்கிள் ஆக்டிங் எண்: காற்று வழங்கல் தாடைகளை மூடுகிறது; காற்று துண்டிக்கப்படும் போது வசந்தம் திறக்கிறது (பவர்-ஆஃப் ஆட்டோ வெளியீடு)
4. கட்டுமானம்: அலுமினியம் அலாய் உடல், துருப்பிடிக்காத எஃகு தாடைகள், உள்ளமைக்கப்பட்ட காந்த வளையம். இரட்டை பக்க காந்த சுவிட்ச் பள்ளங்கள்; பல மவுண்டிங் மேற்பரப்புகள்: கீழ் / பக்க / துளை வழியாக.
5. நிலை துல்லியம்: ± 0.01 மிமீ (துளை 6~25); ±0.02 மிமீ (துளை 32~40), உயர் அதிர்வெண் சைக்கிள் ஓட்டுதலின் கீழ் நிலையானது.

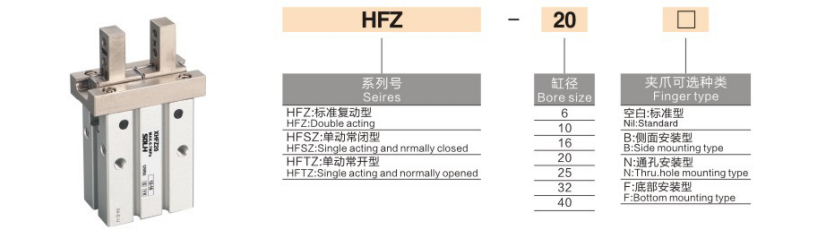

1. மாதிரி எடுத்துக்காட்டு:HFZ20N-M9BW
|
பிரிவு |
குறியீடு |
வரையறை |
| HFZ / HFSZ / HFTZ |
தொடர் குறியீடு |
HFZ=இரட்டை நடிப்பு / HFSZ=ஒற்றை நடிப்பு பொதுவாக மூடப்படும் / HFTZ=ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் |
|
20 |
துளை அளவு (மிமீ) |
6,10,16,20,25,32,40 |
| N / B / வெற்று |
மவுண்டிங் விருப்பம் |
வெற்று = நிலையான கீழே தட்டப்பட்ட துளை / N = த்ரூ-ஹோல் மவுண்டிங் / B = பக்க மவுண்ட் (போர் 6 க்கு சிறப்பு) |
| -எம்9பி |
காந்த சுவிட்ச் |
M9B (NPN) / M9N (PNP) / M9PS தரநிலை கேபிள் 0.5 மீ; W=1m; எல்=3மீ |
| விருப்ப பின்னொட்டு |
விருப்ப மேம்படுத்தல் |
-எக்ஸ் நீட்டிக்கப்பட்ட தாடை-ஜே தூசி-தடுப்பு கவர்-ஜி அதிக வெப்பநிலை எதிர்ப்பு முத்திரை |
2. நிலையான ஒழுங்கு குறிப்பு
HFZ25N-M9BW போர் 25, டபுள் ஆக்டிங், த்ரூ-ஹோல் மவுண்ட், 1மீ கேபிள் கொண்ட M9B காந்த சுவிட்ச்.
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| தாடை கட்டமைப்பு |
2 தாடைகள், தூய இணையான நேரியல் திறப்பு மற்றும் மூடுதல் |
| செயல்பாட்டு முறை |
HFZ (இரட்டை நடிப்பு) / HFSZ (NC) / HFTZ (NO) |
| இயக்க அழுத்தம் |
துளை 6/10: 0.2~0.7MPa / துளை 16~40: 0.15~0.7MPa (உகந்த:0.5MPa) |
| ஆதார அழுத்தம் |
1.0 MPa |
| சுற்றுப்புற வெப்பநிலை |
-20 ~ +70℃ (குழாய்களுக்குள் ஐசிங் இல்லை) |
| நிலை துல்லியத்தை மீண்டும் செய்யவும் |
போர் |
| அதிகபட்ச இயக்க முறை |
cy Bore 6~16:180 cpm / Bore 20~40:60~120 cpm |
| ஏர் போர்ட் நூல் |
துளை 6/10：M3×0.5 / துளை 16~40M5×0.8 |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத செயல்பாடு; NSF-H1 உணவு தர கிரீஸ் விருப்பமானது |
| ஸ்விட்ச் நிறுவல் |
டி-எம்9□, சிஎம்எஸ்எச், டிஎஸ்1 தொடர்களுடன் இணக்கமான இரட்டை பக்க ஸ்லைடு பள்ளங்கள் |
| மவுண்டிங் விருப்பங்கள் |
கீழே தட்டப்பட்ட துளை, பக்க மவுண்ட், வழியாக துளை (N வகை), மூன்று வழி நிர்ணயம் |
|
துளை (மிமீ) |
மாதிரி |
ஒற்றை தாடை பக்கவாதம் (மிமீ) |
மொத்த திறப்பு (மிமீ) |
மொத்த திறப்பு (மிமீ) |
இன்னர் கிளாம்பிங் ஃபோர்ஸ் (N) |
நிகர எடை (கிராம்) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ முக்கிய குறிப்பு: தாடை நீட்டிப்பு நீளம் L அதிகரிக்கும் போது, பயனுள்ள கிளாம்பிங் விசை குறைகிறது. பாதுகாப்பு காரணி ≥1.5 உடன் சுமை சரிபார்ப்பு கட்டாயமாகும்.
✅ HFZ தொடரைத் தேர்ந்தெடுக்கவும்:
-- SMC MHZ2க்கு நேரடி மாற்றீடு தேவை; ஒற்றை நடிப்பு பவர்-ஆஃப் ஹோல்ட்/ரிலீஸ் செயல்பாடு தேவை
-- லைட் & மீடியம் லோட் துல்லியமான இணையான கிளாம்பிங்: 3C எலக்ட்ரானிக்ஸ், துல்லியமான வன்பொருள், ஊசி மோல்டிங், பேக்கேஜிங் உபகரணங்கள்
-- ரோபோ எண்ட் எஃபெக்டர் மற்றும் துல்லியமான அசெம்பிளி நிலையங்களுக்குத் தேவையான உயர் விறைப்பு மற்றும் ஆஃப்செட் சுமை எதிர்ப்பு
-- நெகிழ்வான பல-திசை மவுண்டிங்: கச்சிதமான ஒருங்கிணைந்த பொறிமுறைக்கான துளை வழியாக / பக்க / கீழ் நிறுவல்
1.வொர்க்பீஸ் எடை மற்றும் கிளாம்பிங் பயன்முறைக்கு ஏற்ப துளை அளவைத் தேர்ந்தெடுக்கவும் (வெளி / உள் பிடிப்பு), கிளாம்பிங் விசை ≥1.5 மடங்கு உண்மையான சுமையை உறுதிப்படுத்தவும்
2.Operation mode தேர்வு
-- பவர்-ஆஃப் தொடர்ச்சியான கிளாம்பிங் → HFSZ பொதுவாக மூடப்படும்
-- பவர்-ஆஃப் ஆட்டோ வெளியீடு → HFTZ பொதுவாக திறக்கப்படும்
-- பாதுகாப்பு வசந்த தேவை இல்லாமல் தொடர்ச்சியான வெகுஜன உற்பத்தி → HFZ இரட்டை நடிப்பு
3. மவுண்டிங் தேர்வு: நிலையான தட்டப்பட்ட துளை (வெற்று) / வழியாக-துளை (N) / பக்க மவுண்ட் (B) தளம் அல்லது அடைப்புக்குறிக்கு பொருந்தும்
4. நிலை கண்டறிதல்: Equip -M9□ காந்த சுவிட்சுகள், இரட்டை பக்க ஸ்லாட்டுகள் திறந்த மற்றும் மூடிய சிக்னல் பின்னூட்டத்திற்கு 2 சுவிட்சுகளை ஆதரிக்கின்றன
5. ஆஃப்செட் சுமை கட்டுப்பாடு: தாடை நீட்டிப்பு நீளம் L ஐ வரம்பிடவும், நேரியல் வழிகாட்டியின் அனுமதிக்கக்கூடிய வளைக்கும் தருணத்தைத் தவிர்க்கவும்
SOLH HFZ லீனியர் கைடு பேரலல் நியூமேடிக் கிரிப்பர் ரோலர்/பால் வழிகாட்டி மற்றும் ரேக்-பினியன் சின்க்ரோனஸ் டிரைவை ஏற்றுக்கொள்கிறது, இது இரட்டை நடிப்பு HFZ, ஒற்றை நடிப்பு NC HFSZ மற்றும் NO HFTZ வகைகளில் மல்டி-மவுண்ட் விருப்பங்கள் மற்றும் ±0.01mm உயர் துல்லியம், நேரடி பரிமாற்றம், MHZ22 உடன் கூடிய உயர் துல்லியமான, உயர்-ரோபோட் தீர்வுக்கு ஏற்றது. EOAT, 3C, வன்பொருள் மற்றும் பொது ஆட்டோமேஷன் அசெம்பிளி.
