முக்கிய பயன்பாடு
உட்புற ஏசி கிரவுண்டிங் சுவிட்ச் துணை மின் நிலையங்கள் மற்றும் மின் உற்பத்தி நிலையங்களில் பராமரிப்பு அல்லது பழுதுபார்க்கும் போது உயர் மின்னழுத்த சுற்றுகளை பாதுகாப்பாக தரையிறக்க பயன்படுத்தப்படுகிறது. இது மின்சார உபகரணங்கள் பாதுகாப்பாக வெளியேற்றப்படுவதை உறுதி செய்கிறது, மின்சார அதிர்ச்சிகள் மற்றும் உபகரணங்கள் சேதத்தைத் தடுக்கிறது. பவர் கிரிட்டின் பிரிவுகளை தனிமைப்படுத்த அல்லது பராமரிப்புக்காக சுற்றுகளை துண்டிக்கவும், தொழில்நுட்ப வல்லுநர்களுக்கு பாதுகாப்பை வழங்கவும் சுவிட்ச் முக்கியமானது. இது நீடித்த கட்டுமானம், எளிதான செயல்பாடு மற்றும் தரை நிலை குறிகாட்டிகள் மற்றும் பூட்டுதல் அமைப்புகள் போன்ற பாதுகாப்பு வழிமுறைகளைக் கொண்டுள்ளது, உயர் மின்னழுத்த சூழலில் நம்பகமான மற்றும் பாதுகாப்பான செயல்திறனை உறுதி செய்கிறது.
உட்புற ஏசி கிரவுண்டிங் சாதனம் என்பது ஒரு சர்வதேச அளவில் மேம்பட்ட தயாரிப்பு ஆகும், இது மேம்பட்ட தொழில்நுட்பத்தால் உருவாக்கப்பட்டது, அதன் அமைப்பு அசெம்பிளி ஆகும்.
விரிவான மதிப்பீட்டிற்குப் பிறகு, செயல்திறன் GB1985-2004 AC உயர் மின்னழுத்த தனிமைப்படுத்தும் சுவிட்ச் மற்றும் கிரவுண்டிங் சுவிட்ச் மற்றும் IEC62271-102:2002 ஆகியவற்றின் தேவைகளைப் பூர்த்தி செய்கிறது, இது 3-12KV மூன்று-கட்ட AC 50Hz பவர் சிஸ்டத்திற்குப் பொருந்தும்; இது சுவிட்ச் கியரில் உள்ள மற்ற மின் உபகரணங்களை சேதத்திலிருந்து பாதுகாக்கும் ஷார்ட்-சர்க்யூட் ஆஃப்-ஆஃப் திறனைக் கொண்டுள்ளது, மேலும் பல்வேறு உயர் மின்னழுத்த சுவிட்ச் கியர்களுடன் அல்லது உயர் மின்னழுத்த மின் உபகரணங்களைப் பராமரிக்கும் போது தரையிறங்கும் பாதுகாப்பாகப் பயன்படுத்தலாம்.
சுற்றுச்சூழல் நிலைமைகளைப் பயன்படுத்தவும்
1. உயரம் 1000m க்கு மேல் இருக்கக்கூடாது;
2. சுற்றியுள்ள காற்று வெப்பநிலை: மேல் வரம்பு + 40℃, குறைந்த வரம்பு-25℃;
3. பூகம்பத்தின் தீவிரம் 8 டிகிரிக்கு மேல் இல்லை;
4. தினசரி சராசரி ஈரப்பதம் 95% ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் மாத சராசரி 90% ஐ விட அதிகமாக இருக்கக்கூடாது;
5. அழுக்கு தரம்:11.

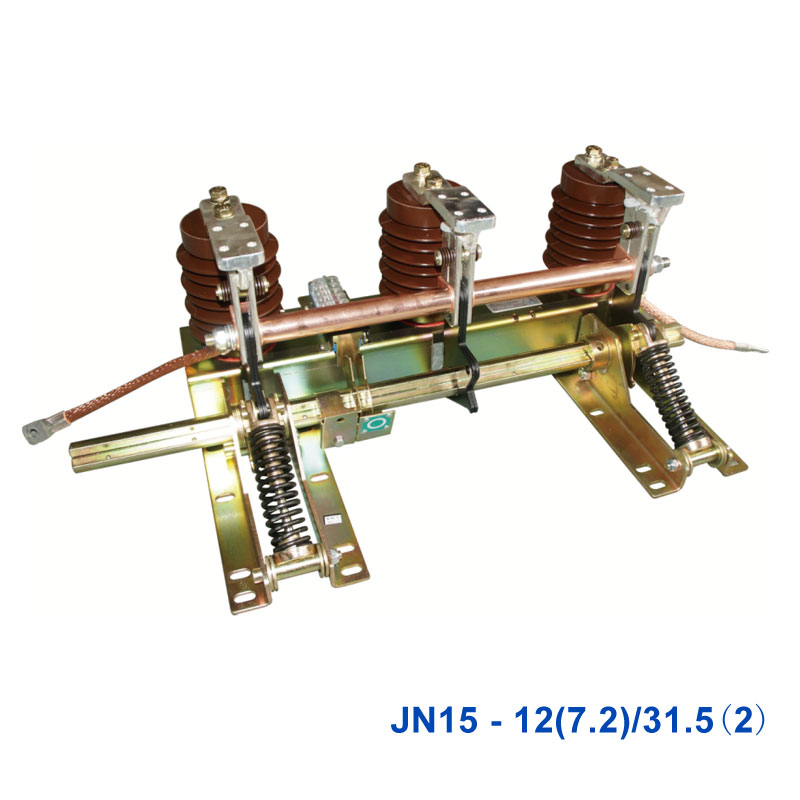

உட்புற உயர் மின்னழுத்த புவி சுவிட்ச்
மாதிரி எண் மற்றும் விளக்கம்
முக்கிய தொழில்நுட்ப அளவுருக்கள்
| முக்கிய தொழில்நுட்ப அளவுருக்கள் | அலகு | தரவு | ||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 | ||
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | தி | 31.5 | ||
| மதிப்பிடப்பட்ட குறுகிய-சுற்று கால அளவு | S | 4 | ||
| மதிப்பிடப்பட்ட குறுகிய-சுற்று சுவிட்ச்-ஆஃப் மின்னோட்டம் | தி | 80 | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | தி | 80 | ||
| மதிப்பிடப்பட்ட காப்பு நிலை | மின்னழுத்தத்தைத் தாங்கும் மின் அதிர்வெண் 1 நிமிடம் | கே.வி | நிலத்திலிருந்து தீவிரம் மற்றும் மாற்று | 42 |
| மின்னல் உச்சம் மின்னழுத்தத்தைத் தாங்கும் | 75 | |||
| இயந்திர வாழ்க்கை | நேரங்கள் | 3000 | ||
JNI 5-12 (7.2) / 31.5(2)கிரவுண்ட் சுவிட்ச் வடிவம் மற்றும் நிறுவல் அளவு
துணை அட்டவணை
| தயாரிப்பு முன்மாதிரி | கட்ட இடைவெளி ஏ | ஆதரவு பி | முதன்மை அச்சு C | பிட்ச்-ரோ டி | பீடபூமி வகை விகிதம் சென்சார் உயரம் E |
| JNI 5-12 (7.2) / 31.5(2)-150 | 150 | 424 | 535 | 396 | |
| JNI 5-12 (7.2) / 31.5(2)-165 | 165 | 454 | 565 | 426 | 145, கீழே 1,000 மீ 170, கீழே 2,000 மீ 185, கீழே 3,000 மீ 210, கீழே 4,000 மீ |
| JNI 5-12 (7.2) / 31.5(2)-210 | 210 | 544 | 655 | 516 | |
| JNI 5-12 (7.2) / 31.5(2)-250 | 250 | 624 | 735 | 596 | |
| JNI 5-12 (7.2) / 31.5(2)-275 | 275 | 674 | 785 | 646 |
உத்தரவு உத்தரவு
1. கிரவுண்டிங் சுவிட்சை ஆர்டர் செய்யும் போது, தயாரிப்பு மாதிரி, தூரம் மற்றும் பொருத்தப்பட்டதா என்பதைக் குறிக்கவும் (மற்றும் காட்சி மாதிரியைக் குறிக்கவும்).
2. பூமி சுவிட்ச் அமைச்சரவையில் நிறுவப்பட்டிருக்கும் போது, சரியான நேரத்தில் நகரும் மற்றும் நிலையான தொடர்புகளின் மேல் மற்றும் கீழ் நிலைகளை பயனர்கள் குறிப்பிட வேண்டும்.
3. பயனர்களுக்கு சிறப்புத் தேவைகள் இருந்தால், எங்கள் நிறுவனத்தைத் தொடர்பு கொள்ளவும்.
