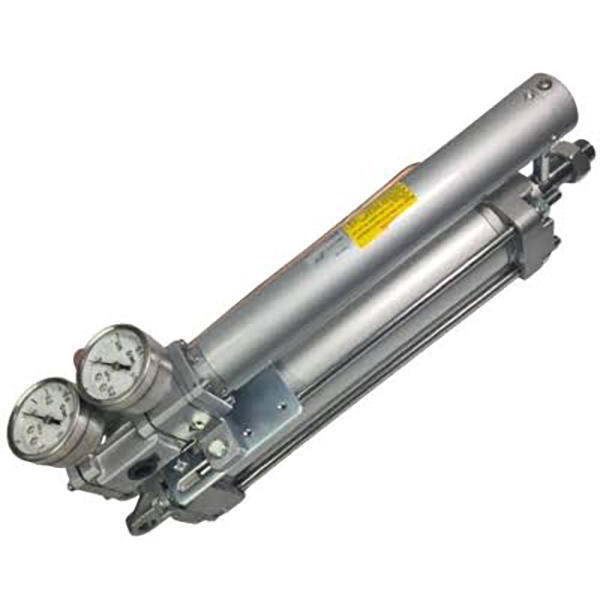

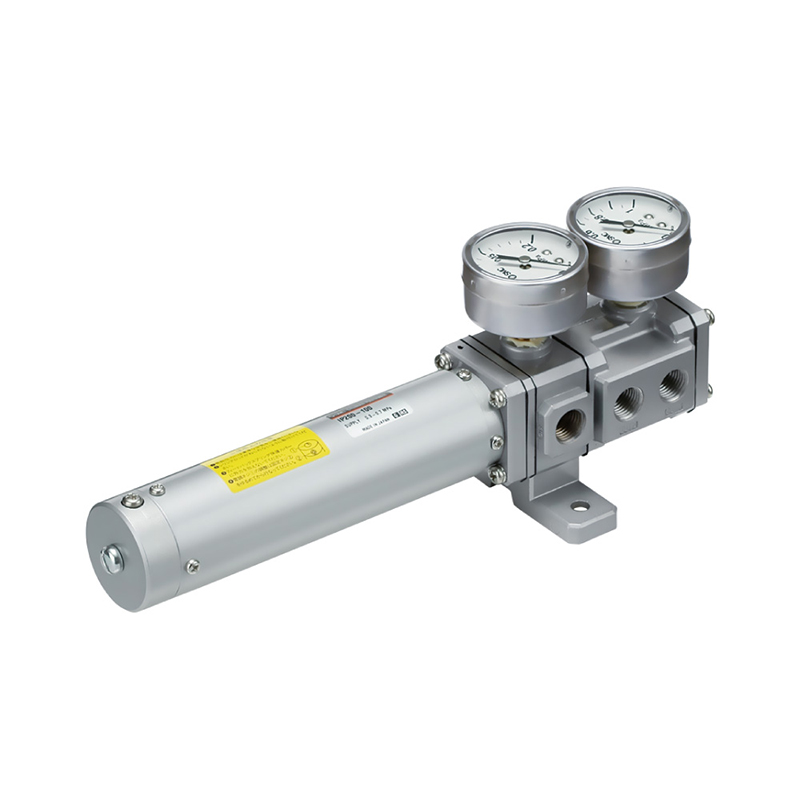

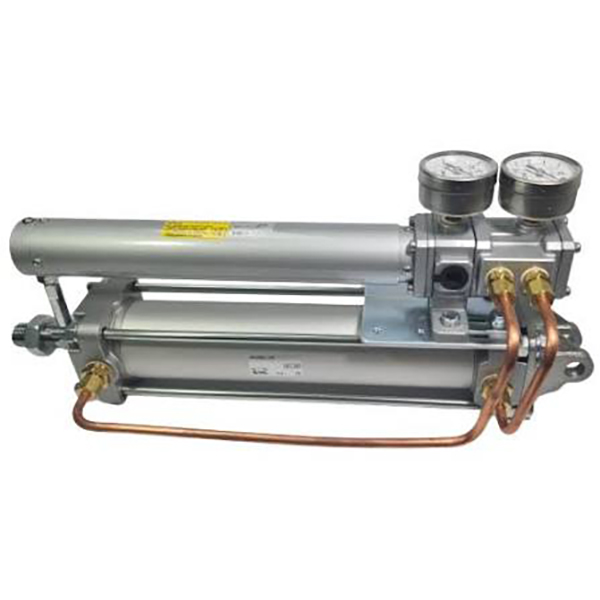

IP200 தொடர் நியூமேடிக் பைலட் சர்வோ சிலிண்டர் பொசிஷனர்

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     ரிச்ஜ் டெக்னாலஜியின் SOLH பிராண்டின் கீழ் தொடங்கப்பட்ட IP200 தொடர் ஒரு நியூமேடிக் பைலட் சர்வோ சிலிண்டர் பொசிஷனர் ஆகும். இது நிலையான சிலிண்டர்களுக்கான உயர்-துல்லியமான விகிதாசார நிலைக் கட்டுப்பாட்டை வழங்குகிறது, 0.02~0.1MPa நியூமேடிக் கண்ட்ரோல் சிக்னலை சிலிண்டர் பிஸ்டன் கம்பியின் துல்லியமான இடமாற்றமாக மாற்றுகிறது. மின்சாரம் இல்லாமல் முழுவதுமாக காற்றினால் இயக்கப்படுகிறது, இது வெடிப்பு ஏற்படக்கூடிய தொழில்துறை சூழல்களுக்கு உள்ளார்ந்த பாதுகாப்பான பொருத்துதல் தீர்வாகும்.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

    1. அடிப்படை அளவுருக்கள்

     -- இணக்கமான சிலிண்டர்கள்: துளை ≥ Ø50mm, ஸ்ட்ரோக் 25~300mm (ஒரு மிமீ அதிகரிப்புக்கு தனிப்பயனாக்கக்கூடியது)

     -- கட்டுப்பாட்டுக் கோட்பாடு: விசை சமநிலைக் கோட்பாட்டின் அடிப்படையில் முனை-ஃப்ளாப்பர் சர்வோ மெக்கானிசம்

     -- வழங்கல் காற்று அழுத்தம் (SUP): 0.3~0.7MPa

     -- உள்ளீட்டு கட்டுப்பாட்டு சமிக்ஞை (IN): நிலையான 0.02~0.1MPa நியூமேடிக் சிக்னல்

     -- சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5℃ ~ +60℃ (நிலையான பதிப்பு)

     -- போர்ட் த்ரெட்: மெயின் போர்ட் Rc1/4; பிரஷர் கேஜ் போர்ட் Rc1/8

     -- நிகர எடை: தோராயமாக. 700கிராம் (100மிமீ ஸ்ட்ரோக் மாதிரியின் அடிப்படையில்)கட்டுப்பாட்டு துல்லியம் குறியீட்டு· உணர்திறன்: ≤ 0.5% F.S.

     -- நேரியல்: ≤ ±2% F.S.

     -- ஹிஸ்டெரிசிஸ்: ≤ 1% F.S.

     -- மீண்டும் நிகழும் தன்மை: ≤ ±1% F.S.2.

ஃபோர்ஸ் பேலன்ஸ் வேலைக் கொள்கை

     -- சிக்னல் உள்ளீடு: நியூமேடிக் கண்ட்ரோல் சிக்னல் போர்ட் IN க்குள் நுழைந்து உள்ளீட்டு உதரவிதானத்தை தள்ளுகிறது.

     -- சர்வோ பெருக்கம்: உதரவிதானம் இடமாற்றம் பின் அழுத்தத்தை சரிசெய்ய முனைக்கு எதிரான அனுமதியை மாற்றுகிறது, காற்று சுற்றுகளை மாற்ற உள் ஸ்பூலை இயக்குகிறது.

     -- சிலிண்டர் ஆக்சுவேஷன்: இரட்டை-செயல்படும் சிலிண்டரை நீட்டிக்க அல்லது பின்வாங்க OUT1 / OUT2 போர்ட்கள் வழியாக அழுத்தப்பட்ட காற்று வெளியீடுகள்.

     -- நிலை பின்னூட்டம்: சிலிண்டர் ஸ்ட்ரோக் மோஷன் பின்னூட்ட உதரவிதானத்தை இணைக்கும் தடி மற்றும் பின்னூட்ட ஸ்பிரிங் மூலம் உள்ளீட்டு சமிக்ஞையுடன் விசை சமநிலையை அடைய இழுக்கிறது; சிலிண்டரை இலக்கு நிலையில் துல்லியமாகப் பூட்ட ஸ்பூல் நடுநிலை நிலைக்குத் திரும்புகிறது.

மாதிரி குறியீடு வரையறை (IP200-XXX-YY)

     -- IP200: அடிப்படை தொடர் குறியீடு

     -- XXX: மதிப்பிடப்பட்ட பக்கவாதம் (25 / 50 / 100 / 150 / 200 / 250 / 300 மிமீ)

     --YY விருப்ப பின்னொட்டு: பின்னொட்டு இல்லை: கார்பன் ஸ்டீல் பின்னூட்டத்துடன் கூடிய நிலையான மாதிரி வசந்தம் -T: துருப்பிடிக்காத ஸ்டீல் பின்னூட்ட வசந்தம் -XN: குறைந்த வெப்பநிலை பதிப்பு (-30°C ~ +60°C) -XZ: அதிக வெப்பநிலை பதிப்பு (-5°C ~ +80°C)

எடுத்துக்காட்டு: IP200-200-T → 200mm ஸ்ட்ரோக், துருப்பிடிக்காத எஃகு பின்னூட்ட வசந்தம்.

போர்ட் வரையறை

     -- SUP: முக்கிய காற்று வழங்கல் உள்ளீடு (0.3~0.7MPa)

     -- IN: நியூமேடிக் கட்டுப்பாட்டு சமிக்ஞை உள்ளீடு (0.02~0.1MPa)

     -- OUT1 / OUT2: இரட்டை நடிப்பு சிலிண்டருக்கான இரட்டை வெளியீட்டு போர்ட்கள்

     -- EX: எக்ஸாஸ்ட் போர்ட்

     -- கேஜ்: பிரஷர் கேஜ் நிறுவலுக்கான பிரத்யேக போர்ட்

முக்கிய தயாரிப்பு நன்மைகள்

     -- உயர் துல்லிய வெடிப்பு-பாதுகாப்பான நியூமேடிக் நிலைப்படுத்தல் மின்சார சர்வோ அமைப்புகளின் ஒப்பிடக்கூடிய பொருத்துதல் துல்லியம்; மின் கூறுகள் இல்லாமல் முழுமையாக காற்றில் இயக்கப்படுகிறது, எரியக்கூடிய மற்றும் வெடிக்கும் வேலை மண்டலங்களுக்கு உள்ளார்ந்த பாதுகாப்பானது.

     -- காம்பாக்ட் இன்டக்ரேட்டட் ஆல்-இன்-ஒன் ஸ்ட்ரக்ச்சர் இன்டகிரேட்டட் யூனிட் டிசைன், நிலையான சிலிண்டர்களில் நேரடியாக ஏற்றுவதற்கு, ஆன்-சைட் நிறுவல் மற்றும் வழக்கமான பராமரிப்பு நடைமுறைகளை எளிதாக்குகிறது.

     -- வசதியான அளவுத்திருத்த வடிவமைப்பு கூடுதல் கருவிகள் இல்லாமல் வேகமாக ஆன்-சைட் அளவுத்திருத்தத்திற்கான உள்ளமைக்கப்பட்ட சுயாதீனமான ஜீரோ சரிசெய்தல் திருகு மற்றும் ஸ்பான் சரிசெய்தல் திருகு.

     -- கார்பன் எஃகு அல்லது துருப்பிடிக்காத எஃகு வகைகளில் ஈரப்பதமான, அரிக்கும் பட்டறை சூழல்களுக்கு ஏற்றவாறு, அரிப்பு எதிர்ப்பிற்கான பல மெட்டீரியல் விருப்பங்கள் கிடைக்கும்.

     -- பரந்த வெப்பநிலை வரம்பு தனிப்பயன் பதிப்புகள் நிலையான, குறைந்த வெப்பநிலை மற்றும் அதிக வெப்பநிலை விருப்ப மாதிரிகள் சிக்கலான மாறி வெப்பநிலை தொழில்துறை நிலைமைகளை திருப்திப்படுத்த.

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- துல்லியமான பொருத்துதல் நிலையங்கள்: வெட்டுதல், அழுத்தி பொருத்துதல், பூச்சு மற்றும் தானியங்கி பொருள் கையாளுதல் உபகரணங்கள்

     -- தொழில்துறை செயல்முறை கட்டுப்பாடு: வால்வு திறப்பு கட்டுப்பாடு, வலை பதற்றம் கட்டுப்பாடு மற்றும் வலை விளிம்பு திருத்த அமைப்புகள்

     -- சிறப்பு கடுமையான சூழல்கள்: இரசாயன ஆலைகள் மற்றும் சுரங்க இயந்திரங்களுக்கான வெடிப்பு-தடுப்பு, தூசி எதிர்ப்பு மற்றும் நீர்ப்புகா உபகரணங்கள்

     -- நியூமேடிக் சர்வோ கோர் யூனிட்: முழு நியூமேடிக் சர்வோ பொசிஷனிங் சிஸ்டங்களின் மையக் கட்டுப்பாட்டு அங்கமாகச் செயல்படுகிறது

செயல்பாடு மற்றும் நிறுவல் வழிகாட்டுதல்கள்

     -- காற்று மூலத் தேவை: முனை அடைப்பு மற்றும் நிலைப்படுத்தல் தோல்வியைத் தடுக்க, ≤5μm வடிகட்டுதல் துல்லியத்துடன் வழங்கல் காற்று உலர்ந்ததாகவும் சுத்தமாகவும் இருக்க வேண்டும்.

     -- அளவுத்திருத்த குறிப்பு: உகந்த நேரியல் செயல்திறனுக்காக 0.5MPa நிலையான விநியோக அழுத்தத்தின் கீழ் முழுமையான பூஜ்யம் மற்றும் இடைவெளி சரிசெய்தல்.

     -- மவுண்டிங் திசை: எந்த கோணத்திலும் நிறுவலை ஆதரிக்கிறது; அமுக்கப்பட்ட நீரை அலகின் உள் அசெம்பிளிக்குள் குவிக்கும் அமைப்பைத் தவிர்க்கவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH IP200 ஃபோர்ஸ் பேலன்ஸ் நோசில்-ஃப்ளாப்பர் நியூமேடிக் சர்வோ பொசிஷனர் 0.02~0.1MPa ஏர் சிக்னலை துல்லியமான சிலிண்டர் இடப்பெயர்ச்சியாக மாற்றுகிறது, இதில் உயர் நிலைப்படுத்தல் துல்லியம், வெடிப்பு-பாதுகாப்பான காற்று மட்டுமே செயல்பாடு, பூஜ்ஜியம்/ஸ்பான் அனுசரிப்பு நிலை மற்றும் மல்டி-டெம்ப்ரேச்சர் கஸ்டம் யூனிட் ஆகியவற்றுக்கான சிறந்த வெப்பநிலை விருப்பங்கள் வெடிப்பு-தடுப்பு இரசாயன, சுரங்க மற்றும் துல்லியமான ஆட்டோமேஷன் உபகரணங்கள்.
