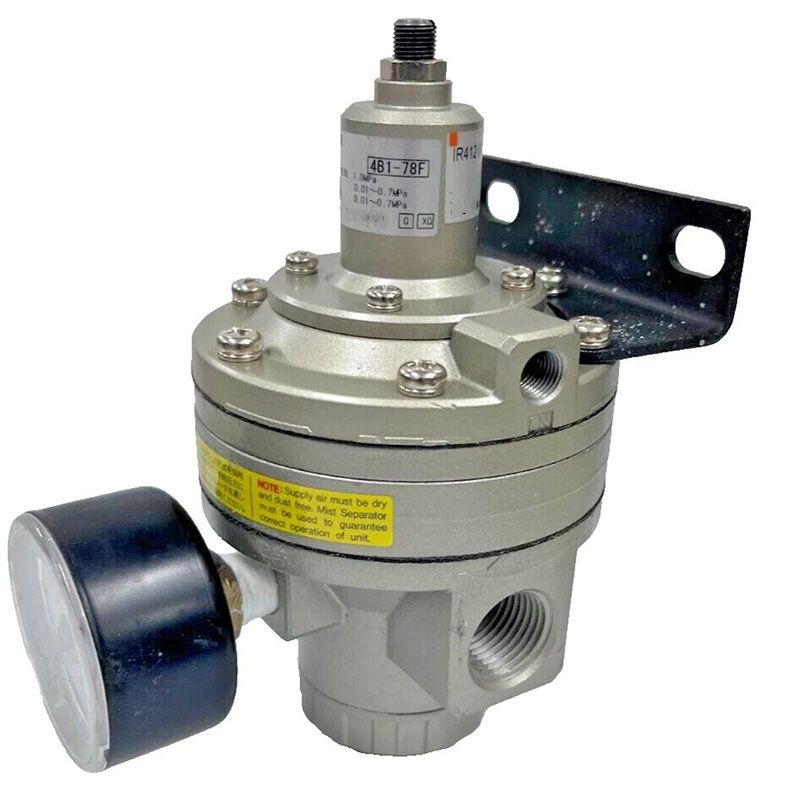

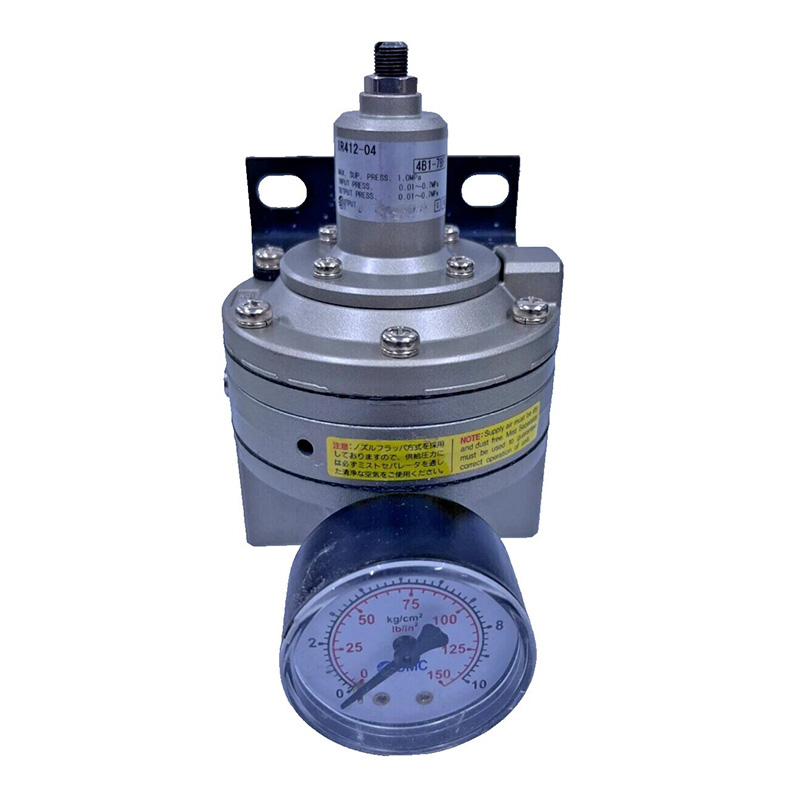

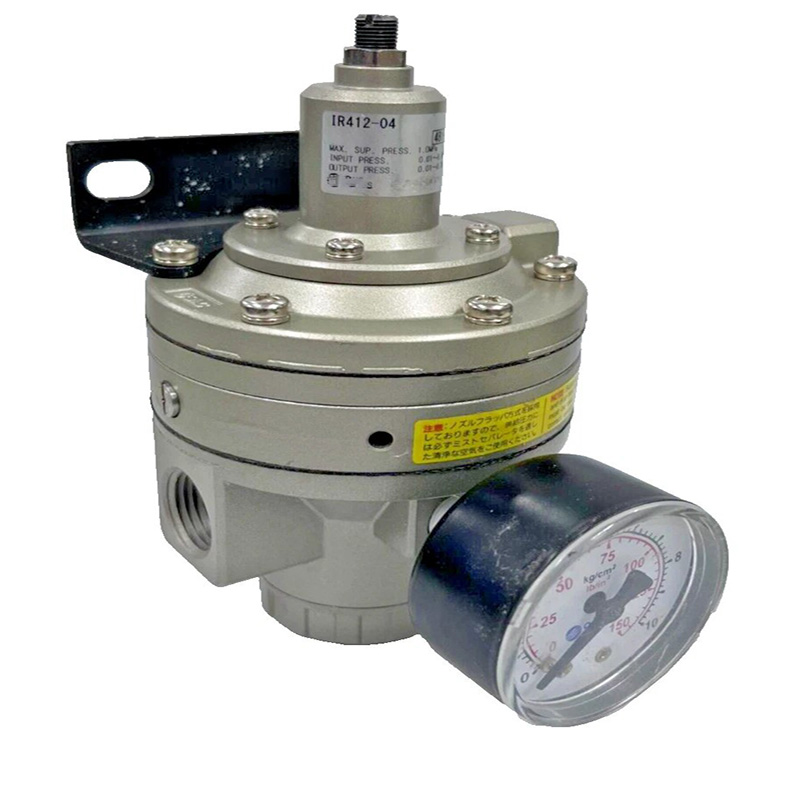

IR412-04-X32 உயர் துல்லியமான பைலட் இயக்கப்படும் ரெகுலேட்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH (睿其格科技)

தயாரிப்பு கண்ணோட்டம்

     IR412-04-X32 ஐஆர் தொடர் பெரிய ஓட்ட பைலட்-இயக்கப்படும் துல்லிய அழுத்த நிலைப்படுத்திக்கு சொந்தமானது. இந்த ரெகுலேட்டர் தீவிர-நிலையான வெளியீட்டு அழுத்தம் மற்றும் சிறிய அழுத்த ஏற்ற இறக்கம், முழு பரிமாணம் மற்றும் செயல்திறன் SMC அசல் IR412 தொடருடன் பரிமாற்றம் செய்யக்கூடிய அதிக தேவை கொண்ட நியூமேடிக் வேலை நிலைமைகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

1. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

      -- தொடர் பெயர்: IR412 உயர் துல்லிய நிலைப்படுத்தும் சீராக்கி

      -- முழுமையான மாதிரி: IR412-04-X32

          · 04: முதன்மை போர்ட் நூல் Rc 1/2"

          X32: பின்புற வெளியேற்றம், மேம்பட்ட உணர்திறன் மற்றும் குறைந்தபட்ச நிலையான காற்று நுகர்வு உள்ளிட்ட தனிப்பயன் சிறப்பு கட்டமைப்பு

     --கட்டமைப்பு வகை: பைலட்-இயக்கப்படும் நிவாரண துல்லியமான சீராக்கி

     --பொருந்தக்கூடிய நடுத்தர: உலர்ந்த மற்றும் சுத்தமான சுருக்கப்பட்ட காற்று

     --அதிகபட்ச நுழைவாயில் வேலை அழுத்தம்: 1.0 MPa

     --சரிசெய்யக்கூடிய அழுத்த வரம்பு: 0.01 ~ 0.7 MPa

     --கட்டுப்பாட்டு துல்லியம்

        · உணர்திறன்: 0.2% முழு அளவு

        மீண்டும் மீண்டும் வரக்கூடிய தன்மை: ±0.5% முழு அளவு

     --ஓட்டம் செயல்திறன்: அதிகபட்ச ஓட்டம் திறன், IR201 மாதிரியின் ஓட்டத்தை விட கிட்டத்தட்ட இரண்டு மடங்கு

     --நிவாரண வெளியேற்றும் திறன்: வழக்கமான துல்லியமான கட்டுப்பாட்டாளர்களை விட 5 மடங்கு அதிக அழுத்தம் வெளியேற்றும் ஓட்டம்

     --நிலையான காற்று நுகர்வு: மிகக் குறைவு, 1 லி/நிமிடத்திற்கும் குறைவானது

     --இயக்க வெப்பநிலை: -5℃ ~ +60℃

     --நிகர எடை: தோராயமாக. 1.0 கிலோ

     --மவுண்டிங் விருப்பங்கள்: பேனல் மவுண்டிங் அல்லது பிராக்கெட் மவுண்டிங்; முன் அல்லது பின் பக்கத்தில் நிறுவக்கூடிய அழுத்தம் அளவீடு

2. Nozzle-Flapper பைலட் இயக்கக் கொள்கை

     --பிரஷர் செட்டிங் ஸ்டேஜ்: இன்டர்னல் ஸ்பிரிங் அமுக்கி மற்றும் முனை பத்தியை மூட சரிசெய்தல் குமிழியை சுழற்று; வெளியீட்டு அழுத்தத்தை சரிசெய்ய பைலட் காற்று பிரதான ஸ்பூலை தள்ளுகிறது.

     --நிலையான ஒழுங்குமுறை நிலை: அவுட்லெட் அழுத்தம் உதரவிதானத்தில் ஸ்பிரிங் டென்ஷனை எதிர் சமநிலைப்படுத்துகிறது, நிலையான முன்னமைக்கப்பட்ட அழுத்தத்தை பராமரிக்கிறது.

     --அதிக அழுத்த நிவாரண நிலை: கீழ்நிலை அழுத்தம் இலக்கு மதிப்பை மீறும் போது, ​​முனையைத் திறக்க உதரவிதானம் உயர்த்துகிறது, பைலட் அழுத்தம் உடனடியாக குறைகிறது, மேலும் பிரதான வால்வு அதிக வேகத்தில் தேவையற்ற காற்றை வெளியிடுகிறது. முக்கிய நன்மை: ஒருங்கிணைந்த பைலட் கட்டுப்பாடு மற்றும் நிவாரண அமைப்பு அதி-வேக பதில் வேகம், நிலையான அழுத்தம் வெளியீடு மற்றும் சிறந்த பெரிய ஓட்ட செயல்திறன் ஆகியவற்றை வழங்குகிறது.

3. முழு மாதிரி குறியீடு விளக்கம் (IR412-04-X32)

     --IR412: பெரிய அளவிலான உயர் துல்லிய சீராக்கி அடிப்படை தொடர்

     --04: முக்கிய போர்ட் விவரக்குறிப்பு Rc 1/2"

     --X32: தனிப்பயன் மேம்படுத்தல் பதிப்பு

        · பின்புற வெளியேற்ற தளவமைப்பு (நிலையான பதிப்பு முன் வெளியேற்றத்தை ஏற்றுக்கொள்கிறது)

        · மேம்படுத்தப்பட்ட பதில் உணர்திறன்

        · குறைந்த நிலையான காற்று நுகர்வு வடிவமைப்பு

4. முக்கிய தயாரிப்பு நன்மைகள்

     --0.2% முழு அளவிலான உணர்திறன் கொண்ட உயர்ந்த கட்டுப்பாட்டு துல்லியம், சரியாக பொருந்தக்கூடிய பதற்றம் கட்டுப்பாடு, துல்லியமான நிலைப்படுத்தல் மற்றும் திரவ விநியோக கருவி.

     --பெரிய 1/2-இன்ச் போர்ட் அதிகபட்ச ஓட்டத்தை வழங்குகிறது, பெரிய துளை சிலிண்டர்கள் மற்றும் அதிக நுகர்வு நியூமேடிக் உற்பத்தி வரிகளை ஆதரிக்கிறது.

     --வெளியீட்டு அழுத்த ஏற்ற இறக்கத்தை விரைவாக அகற்ற, அதிக அளவு நிவாரண சேனல் வழியாக உடனடி அழுத்த திருத்தம்.

     --நீண்ட கால இயக்கச் செலவுகளைக் குறைக்க 1 லிட்டர்/நிமிடத்திற்கும் குறைவான நிலையான காற்று நுகர்வு கொண்ட ஆற்றல் சேமிப்பு வடிவமைப்பு.

     - நெகிழ்வான நிறுவல் தளவமைப்பு; பிரஷர் கேஜ் மற்றும் ஃபிக்சிங் பிராக்கெட் ஆகியவற்றை தேவைக்கேற்ப முன் அல்லது பின் பக்கத்தில் அசெம்பிள் செய்யலாம்.

     --X32 தனிப்பயனாக்கப்பட்ட பின்புற வெளியேற்றமானது சுத்தமான பணிச்சூழலைப் பராமரிக்க தூசி மற்றும் எண்ணெய் மூடுபனி மாசுபாட்டைத் தடுக்கிறது.

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     துல்லியமான பசை விநியோகம் மற்றும் தொழில்துறை பூச்சு உற்பத்தி வரிகள் அச்சிடுவதற்கான திரைப்படம், கம்பி மற்றும் ஜவுளி பதற்றம் கட்டுப்பாட்டு இயந்திரங்கள், லித்தியம் பேட்டரி மற்றும் ஜவுளி தொழிற்சாலைகள் அதிவேக சிலிண்டர் பொருத்துதல் உபகரணங்கள், ஹைட்ராலிக் நியூமேடிக் பிரஸ்கள் மற்றும் பரிமாற்ற ஆட்டோமேஷன் ஆய்வக அளவீட்டு கருவிகள் மற்றும் நீண்ட கால அழுத்தத்தை வைத்திருக்கும் மின்சுற்றுகள் செமிகண்டக்டர், எலக்ட்ரானிக் ப்ரீகண்டக்டர்

மாதிரி செயல்திறன் ஒப்பீடு: IR412 VS IR201 VS ARJ310

ஒரு வாக்கியத்தின் சுருக்கம்

     IR412-04-X32 என்பது ஒரு SMC-இணக்கமான பெரிய அளவிலான பைலட் துல்லியமான ரெகுலேட்டராகும், இது X32 தனிப்பயனாக்கப்பட்ட பின்புற வெளியேற்றம் மற்றும் அதி-குறைந்த காற்று நுகர்வு ஆகியவற்றைக் கொண்டுள்ளது, இது உயர்-பாய்ச்சல் துல்லிய விநியோகம், பதற்றம் சரிசெய்தல் மற்றும் நிலைப்படுத்தல் தன்னியக்க அமைப்புகளுக்கான உயர் அழுத்த கட்டுப்பாட்டு தீர்வாக செயல்படுகிறது.
