பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
1. தயாரிப்பு நிலைப்படுத்தல்

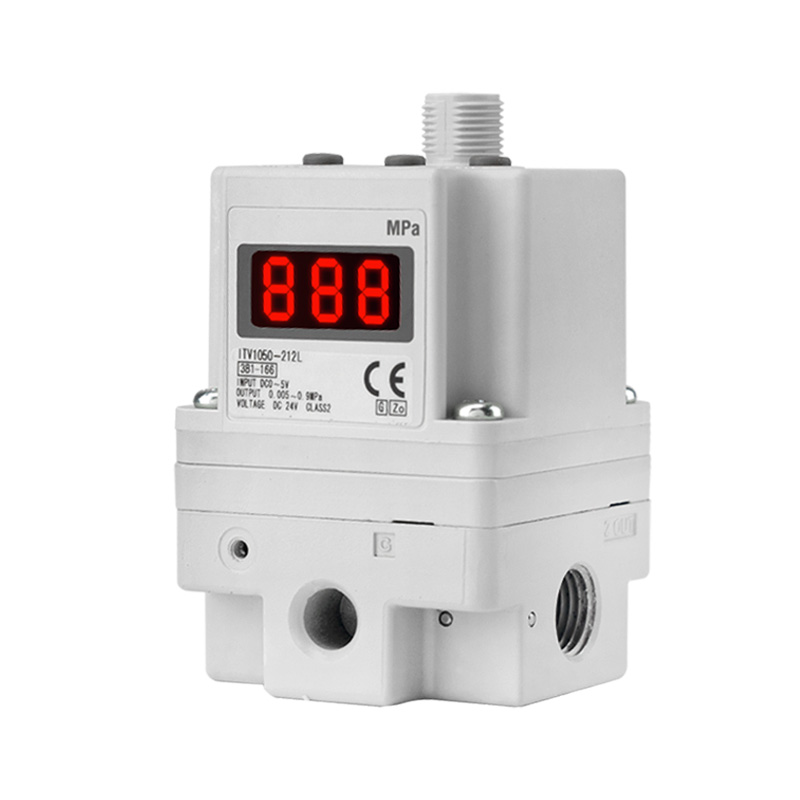

SOLH ITV தொடர் உயர் ஓட்ட மின்-நியூமேடிக் விகிதாச்சார வால்வு என்பது SMC-இடைமாற்றக்கூடிய மின்-நியூமேடிக் மாற்றும் கூறு ஆகும். இது மின் கட்டுப்பாட்டு சிக்னல்கள் வழியாக படியற்ற தொடர்ச்சியான காற்றழுத்தத்தை சரிசெய்தல், தானியங்கி, உயர்-துல்லியமான ரிமோட் பிரஷர் ரெகுலேஷனை அடைய கைமுறை அழுத்தத்தை குறைக்கும் வால்வுகளை முழுமையாக மாற்றுகிறது, மேலும் கனரக-கடமை பெரிய-பாய்ச்சல் காற்று விநியோக சுற்றுகளுக்கு சிறப்பாக உகந்ததாக உள்ளது.
2. முக்கிய செயல்பாடு & கொள்கை
-- முக்கிய செயல்பாடு: தானியங்கி மற்றும் ரிமோட் பிரஷர் ஒழுங்குமுறைக்காக மின் கட்டுப்பாட்டு சிக்னலை படியற்ற அனுசரிப்பு காற்று அழுத்தமாக மாற்றவும்
-- வேலை செய்யும் கொள்கை: மூடிய-லூப் எலக்ட்ரோ-நியூமேடிக் விகிதாசார பின்னூட்ட அமைப்பு. உள்ளமைக்கப்பட்ட பிரஷர் சென்சார் வெளியீட்டு அழுத்தத்தை நிகழ்நேரத்தில் கண்காணிக்கிறது மற்றும் தானாகவே விலகலை சரிசெய்கிறது, சிறந்த கட்டுப்பாட்டு துல்லியம் மற்றும் வேகமான பதில் வேகத்தை வழங்குகிறது
-- சுற்றுச்சூழல் பாதுகாப்பு தரம்: IP65 தூசி எதிர்ப்பு & ஸ்பிளாஸ்-ப்ரூஃப், கடுமையான தொழில்துறை பட்டறை நிலைமைகளில் நிலையான செயல்பாடு
|
தொடர் குறியீடு |
சரிசெய்யக்கூடிய அழுத்த வரம்பு (MPa) |
அதிகபட்ச ஓட்ட விகிதம் (L/min ANR) |
போர்ட் நூல் அளவு |
வழக்கமான பயன்பாட்டுக் காட்சிகள் |
| ITV1100 |
0.005–0.1 / 0.005–0.5 / 0.005–0.9 |
800 |
1/8", 1/4" |
மினி ஓட்டம் துல்லியமான நுண் கட்டுப்பாடு |
| ITV2100 |
0.005–0.5 |
2190 |
1/4", 3/8" |
நடுத்தர ஓட்டம் உலகளாவிய ஆட்டோமேஷன் சுற்றுகள் |
| ITV3100 |
0.005–0.9 |
4400 |
1/4", 3/8", 1/2" |
பெரிய ஆக்சுவேட்டர்களுக்கு அதிக ஓட்டம் வேகமாக காற்று வழங்கல் |
-- பொருந்தக்கூடிய திரவம்: உலர்ந்த சுருக்கப்பட்ட காற்று
-- அதிகபட்ச நுழைவாயில் விநியோக அழுத்தம்: 1.0 MPa
-- சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5 ~ +60℃
-- பவர் சப்ளை: DC24V ±10% (பகுதி பதிப்புகள் DC12–15V ஆதரவு)
-- மின் நுகர்வு: ≤4W (தொடர்பு பொருத்தப்பட்ட மாதிரிகள்)
-- மானிட்டர் அவுட்புட் சிக்னல்: உண்மையான வெளியீட்டு அழுத்தத்துடன் அனலாக் DC1–5V நேரியல்
-- போர்ட் த்ரெட் விருப்பங்கள்: Rc / NPT / G இணை நூல், விரைவான புஷ்-இன் பொருத்துதல்கள் விருப்பமானது
1. கிடைக்கும் கட்டுப்பாட்டு சமிக்ஞைகள்
-- அனலாக் உள்ளீடு (மெயின்ஸ்ட்ரீம்): DC0–10V மின்னழுத்த சமிக்ஞை, 4–20mA தற்போதைய சமிக்ஞை
-- பல-நிலை முன்னமைவு: 4-புள்ளி / 16-புள்ளி I/O நிலையான அழுத்தம் முன்னமைக்கப்பட்ட செயல்பாடு
-- ஃபீல்ட்பஸ் கம்யூனிகேஷன்: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (பிரத்யேக தகவல் தொடர்பு பலகை துணை தேவை)

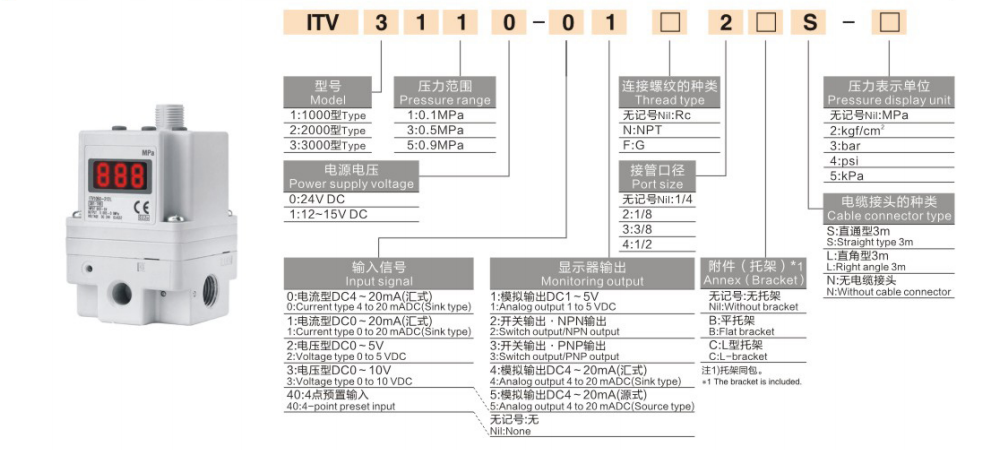

2. மாதிரி குறியீடு எடுத்துக்காட்டு:ITV2050-31F2BN3
-- ITV2050: ITV2000 நடுத்தர ஓட்டத் தொடர்
-- 31: G1/4 போர்ட் நூல்
-- F: பிளாட் மவுண்டிங் பிராக்கெட்
-- 2: DC0–10V அனலாக் மின்னழுத்த உள்ளீடு
1. உயர் ஓட்ட செயல்திறன் பெரிதும் மேம்படுத்தப்பட்டது
-- ஸ்டாண்டர்ட் ஸ்மால்-ஃப்ளோ ITV தொடர்களுடன் ஒப்பிடும்போது அதிகபட்ச ஓட்டத் திறன் சுமார் 5 மடங்கு அதிகரித்துள்ளது, பெரிய துளை சிலிண்டர்கள் மற்றும் மல்டி-சிலிண்டர் சின்க்ரோனஸ் உபகரணங்களின் வேகமான ரெசிப்ரோகேட்டிங் மோஷன் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.
2. சிறந்த உயர் துல்லியம் மற்றும் நீண்ட கால நிலைத்தன்மை
-- ±1% F.S.க்குள் துல்லியத்தைக் கட்டுப்படுத்துதல், அதிவேக பதில் வேகம் மற்றும் சிறிய அழுத்த ஏற்ற இறக்கம், துல்லியமான அசெம்பிளி, செமிகண்டக்டர் செயலாக்கம், தானியங்கி பூச்சு மற்றும் பிற உயர்தர உற்பத்தி வரிகளுக்கு ஏற்றது.
3. சிறிய இலகுரக உகந்த அவுட்லைன்
-- ITV2100 மாடல் எடை முந்தைய தலைமுறைக்கு எதிராக 19% குறைக்கப்பட்டது, வரையறுக்கப்பட்ட நிறுவல் இடத்திற்கு பொருந்தும் வகையில் நெகிழ்வான அடைப்பு மற்றும் அடிப்படை மவுண்டிங்.
4. பயனர் நட்பு அறிவார்ந்த செயல்பாடு
-- நிகழ்நேர அழுத்த மதிப்பு காட்சிப்படுத்தலுக்கான உள்ளமைக்கப்பட்ட உயர்-பிரகாசம் LED டிஜிட்டல் டிஸ்ப்ளே; ஆன்-சைட் சரிசெய்தல் மற்றும் பராமரிப்பை எளிதாக்க சுய-கண்டறிதல் அல்காரிதம் மற்றும் தவறான எச்சரிக்கை வெளியீடு ஆகியவற்றைக் கொண்டுள்ளது.
-- பெரிய ஓட்ட சிலிண்டர்கள் மற்றும் நியூமேடிக் ஆக்சுவேட்டர்களுக்கான அழுத்தக் கட்டுப்பாடு: பேக்கேஜிங் இயந்திரங்கள், தானியங்கி விநியோகம் மற்றும் ஒட்டுதல் உபகரணங்கள்
-- பல-நிலை தானியங்கி அழுத்தம் மாறுதல்: வெல்டிங் உபகரணங்கள், ரிவெட்டிங் நிலையங்கள், படம் & கம்பி பதற்றம் கட்டுப்பாட்டு அமைப்புகள்
-- அல்ட்ரா-பிரிசிஷன் நியூமேடிக் செயல்முறை சுழல்கள்: செமிகண்டக்டர் உற்பத்தி, ஆப்டிகல் சோதனை, மருத்துவ துல்லியமான ஆட்டோமேஷன் உபகரணங்கள்
-- தானியங்கி உற்பத்தி வரிகளில் மையப்படுத்தப்பட்ட ரிமோட் பிரஷர் சரிசெய்தல்: ஒரு நிறுத்த டிஜிட்டல் அழுத்தக் கட்டுப்பாட்டிற்கு பல கையேடு கட்டுப்பாட்டாளர்களை மாற்றவும்
-- தேவையான ஓட்ட விகிதத்தின்படி தொடரைத் தேர்ந்தெடுக்கவும்: மைக்ரோ ஸ்மால் ஃப்ளோவுக்கு ITV1100, யுனிவர்சல் மீடியம் ஃப்ளோவுக்கு ITV2100, ஹை-ஃப்ளோ ஹெவி-டூட்டி உபகரணங்களுக்கு ITV3100
-- அனைத்து செயல்முறை வேலை அழுத்தத் தேவைகளையும் முழுமையாக ஈடுகட்ட சரிசெய்யக்கூடிய அழுத்த வரம்பை உறுதிப்படுத்தவும் (0.005–0.9 MPa முழு வீச்சு விருப்பமானது)
-- போட்டி கட்டுப்பாட்டு சமிக்ஞை வகை: நிலையான தேர்வாக DC0–10V அனலாக் மின்னழுத்தம்; ஃபீல்ட்பஸ் டிஜிட்டல் கட்டுப்பாடு தேவைப்பட்டால், பிரத்யேக தகவல் தொடர்பு பலகையைத் தேர்ந்தெடுக்கவும்
-- மவுண்டிங் படிவத்தை உறுதிப்படுத்தவும்: ஆன்-சைட் ஏர் பைப்லைன் அமைப்பைப் பொருத்த பேஸ் மவுண்ட் / சைட் மவுண்ட் / பிராக்கெட் மவுண்ட்
SOLH ITV உயர் ஓட்ட மின்-நியூமேடிக் விகிதாச்சார வால்வு மின் கட்டுப்பாட்டு சமிக்ஞைகள் வழியாக படியில்லாத டிஜிட்டல் அழுத்தம் சரிசெய்தலை உணர்ந்து, அதி-பெரிய ஓட்ட திறன், IP65 தொழில்துறை பாதுகாப்பு மற்றும் பல வகை அனலாக்/ஃபீல்ட்பஸ் சிக்னல் இடைமுகங்கள் ஆகியவற்றைக் கொண்டுள்ளது, இது தொலைநிலை, உயர்-துல்லியமான, உயர்-அழுத்தமான காற்றழுத்த அமைப்புகளில் முக்கிய கட்டுப்பாட்டு கூறுகளாக செயல்படுகிறது.
