பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH MA தொடர் சிக்கனமான துருப்பிடிக்காத எஃகு மினி சிலிண்டர், துளை அளவு φ16/20/25/32/40/50/63mm. SMC CM2/CM3 தொடர்களுடன் மாற்றக்கூடியது. அதிக செலவு செயல்திறன், முதிர்ந்த கட்டமைப்பு, உலகளாவிய பெருகிவரும் பரிமாணங்கள் மற்றும் அரிப்பு எதிர்ப்பு. ஒளி மற்றும் நடுத்தர சுமை, பட்ஜெட் உணர்திறன், சுத்தமான அல்லது ஈரப்பதமான வேலை நிலைமைகளுக்கு இலகுரக தொழில், மின்னணுவியல், பேக்கேஜிங், உணவு மற்றும் சிறிய ஆட்டோமேஷன் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
1. தரநிலை: எண்டர்பிரைஸ் உள் தரநிலை, SMC CM2/CM3 உடன் அதிக அளவில் மாறக்கூடியது.
2. பொருள்: 304 துருப்பிடிக்காத எஃகு பீப்பாய் & பிஸ்டன் கம்பி, அலுமினிய அலாய் எண்ட் கேப்கள், ஈரப்பதம், பலவீனமான அமிலம், பலவீனமான காரம் மற்றும் சுத்தமான சூழல் ஆகியவற்றிற்கு துருப்பிடிக்காதது.
3. கட்டமைப்பு: ரோல்-கிரிம்ப்டு எண்ட் கேப் மற்றும் பீப்பாய் இணைப்பு, நிலையான கட்டமைப்பு மற்றும் போட்டி செலவு, எளிதான பராமரிப்புக்காக நேராக உருளை வடிவம்.
4. செயல்பாட்டு மாறுபாடுகள்
-- MA டபுள் ஆக்டிங்: இரு முனைகளிலும் காற்று வழங்கல், மிகவும் பொதுவான நிலையான மாதிரி
-- எம்எஸ்ஏ சிங்கிள் ஆக்டிங் ஸ்பிரிங் நீட்டிப்பு: காற்று துண்டிக்கப்படும் போது தானாகவே நீட்டவும்
-- MTA சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன்: காற்று துண்டிக்கப்படும் போது தானாகவே பின்வாங்கவும்
-- MAD இரட்டைக் கம்பி: இருபுறமும் நீட்டிக்கப்பட்ட தடி, ஒத்திசைவான இயக்கம், இரட்டிப்பாக்கப்பட்ட பயனுள்ள பக்கவாதம்
-- MAJ அனுசரிப்பு பக்கவாதம்: துல்லியமான நிலைப்பாட்டிற்காக சிறந்த பக்கவாதம் சரிசெய்தலுடன் இரட்டை நடிப்பு
5. குஷன்: நிலையான ரப்பர் எதிர்ப்பு மோதல் திண்டு; அதிவேக இயக்கத்தின் கீழ் தாக்கம் மற்றும் இரைச்சலைக் குறைக்க MAC விருப்பமான அனுசரிப்பு காற்று குஷன்.
6. சீல்: எண்ணெய் சேமிப்பு பள்ளம், குறைந்த தொடக்க அழுத்தம், எண்ணெய் இல்லாத செயல்பாடு, சேவை வாழ்க்கை ≥5 மில்லியன் சுழற்சிகள் கொண்ட சிறப்பு இருதரப்பு முத்திரை.
7. நிலை கண்டறிதல்: அனைத்து மாடல்களும் உள்ளமைக்கப்பட்ட காந்த வளையம் (பின்னொட்டு S), பிஸ்டன் நிலை பின்னூட்டத்திற்கான AirTAC CS1-G அல்லது SMC M9B காந்த சுவிட்சுகளுடன் இணக்கமானது.

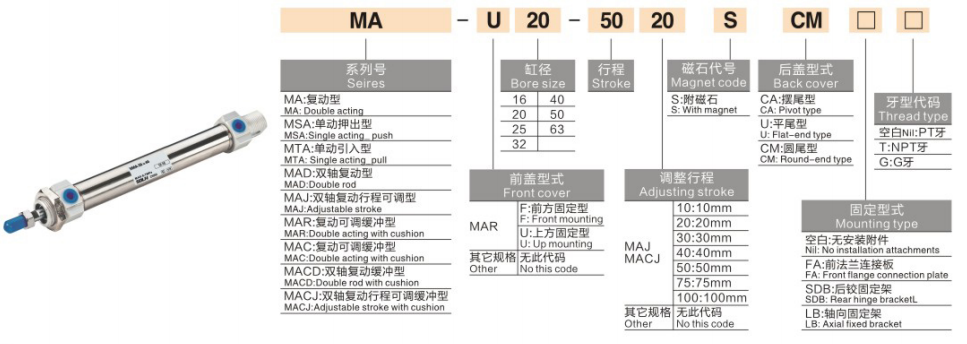

1. மாதிரி எடுத்துக்காட்டு: MA25-100S-CM-FA
|
பிரிவு |
குறியீடு |
வரையறை |
| MA/MSA/MTA/MAD/MAJ |
தொடர் மாறுபாடு |
MA=இரட்டை நடிப்பு MSA=Single Acting Spring Extend MTA=Single Acting Spring Return MAD=இரட்டைக் கம்பி MAJ=சரிசெய்யக்கூடிய பக்கவாதம் |
| 16/20/25/32/40/50/63 |
துளை அளவு (மிமீ) |
φ16~φ63 |
|
100 |
பக்கவாதம் நீளம் |
அதிகபட்சம். 500மிமீ இரட்டை நடிப்பு அதிகபட்சம்.100மிமீ ஒற்றை நடிப்பு |
|
S |
காந்த வளையம் |
உள்ளமைக்கப்பட்ட காந்தம் (நிலையான, கட்டாயம்) |
| CM/CA/U |
பின் முனை வகை |
CM=உருளை வால்; CA=கிளீவிஸ் வால்; U = தட்டையான வால் |
| FA/FB/LB/SDB |
மவுண்டிங் துணை |
FA=முன் விளிம்பு; FB=பின்புற விளிம்பு LB=கால் ஏற்றம்; SDB=இரட்டை பிளவு |
-- MA32-75S-CM: Bore32, ஸ்ட்ரோக்75, இரட்டை நடிப்பு, உருளை வால், உள்ளமைக்கப்பட்ட காந்தம்
-- MTA20-50S-U: Bore20, ஸ்ட்ரோக்50, ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன், பிளாட் டெயில்
-- MAJ40-100S-CA: Bore40, ஸ்ட்ரோக்100, அனுசரிப்பு பக்கவாதம், க்ளீவிஸ் டெயில்
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
| துளை அளவுகள் |
φ16,20,25,32,40,50,63 மிமீ |
| இயக்க அழுத்தம் |
இரட்டை நடிப்பு:0.1~1.0MPaஒற்றை நடிப்பு:0.2~1.0MPa |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
காந்தம் பொருத்தப்பட்ட மாதிரிக்கு -20~+70℃;-10~+60℃ |
| பிஸ்டன் வேகம் |
50~750 மிமீ/வி |
| குஷன் |
நிலையான ரப்பர் குஷன்; MAC விருப்ப அனுசரிப்பு காற்று குஷன் |
| ஏர் போர்ட் நூல் |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு கிடைக்கும் |
| பக்கவாதம் சகிப்புத்தன்மை |
± 1.5 மிமீ |
1. இரட்டை நடிப்பு எம்.ஏ
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. ஒற்றை நடிப்பு MTA (ஸ்பிரிங் ரிட்டர்ன் @0.5MPa)
|
துளை (மிமீ) |
உந்துதல் (N) |
ஸ்பிரிங் ரிட்டர்ன் ஃபோர்ஸ் (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. பின்புற டெயில் & மவுண்டிங் விருப்பங்கள்
-- CM உருளை வால்: நிலையான நேராக மவுண்டிங் (மிகவும் பிரபலமானது)
-- CA க்ளீவிஸ் வால்: ஸ்விங் மெக்கானிசிற்காக பின்புறம் கீல்
-- U பிளாட் டெயில்: வரையறுக்கப்பட்ட அச்சு இடத்திற்கான விமான நிறுவல்
-- FA/FB ஃபிளாஞ்ச்: முன்/பின்புற ஃபிளாஞ்ச் தகடு பொருத்துதல்
-- எல்பி கால் மவுண்ட்: பக்க அச்சு அடைப்பு நிறுவல்
-- SDB டபுள் க்ளீவிஸ்: ஸ்விங் மோஷனுக்கான கீல் இணைப்பு
2. முக்கிய வழித்தோன்றல் பதிப்புகள்
-- MA: உள்ளமைக்கப்பட்ட காந்தத்துடன் நிலையான இரட்டை நடிப்பு
-- எம்எஸ்ஏ/எம்டிஏ: சிங்கிள் ஆக்டிங் ஸ்பிரிங் எக்ஸ்டெண்ட் / ஸ்பிரிங் ரிட்டர்ன்
-- மேட்: டபுள் ராட் இரட்டை நடிப்பு
-- MAJ: அனுசரிப்பு ஸ்ட்ரோக் இரட்டை நடிப்பு
-- MAC: அனுசரிப்பு காற்று குஷனுடன் இரட்டை நடிப்பு
1.துளைத் தேர்வு: தேவையான உந்துதல் & கிடைமட்ட சுமை கணக்கிடுதல், ≥50% பாதுகாப்பு விளிம்பு; ஒளி மற்றும் நடுத்தர சுமை மற்றும் செலவு உணர்திறன் திட்டங்களுக்கு முன்னுரிமையாக MA ஐத் தேர்ந்தெடுக்கவும்.
2. ஸ்ட்ரோக் உறுதிப்படுத்தல்: கூடுதல் 10~20மிமீ பயண விளிம்பைச் சேர்க்கவும்; அதிகபட்ச பக்கவாதம்: இரட்டை நடிப்பு ≤500 மிமீ, ஒற்றை நடிப்பு ≤100 மிமீ.
3.கட்டமைப்பு பொருத்தம்
-- ஆபரேஷன்: இரட்டை நடிப்பு → MA; ஒற்றை நடிப்பு வசந்த வருவாய் → MTA; துல்லியமான ஸ்ட்ரோக் டியூனிங் → MAJ
-- குஷன்: வேகத்தில் இயங்கும் போது MAC அனுசரிப்பு காற்று குஷனை தேர்வு செய்யவும்＞500mm/s
-- நிலை கருத்து: அனைத்து மாடல்களும் உள்ளமைக்கப்பட்ட காந்தத்துடன் பொருத்தப்பட்டுள்ளன, CS1-G / M9B காந்த சுவிட்சுகளுடன் பொருந்துகின்றன
SOLH MA சிக்கனமான துருப்பிடிக்காத எஃகு மினி சிலிண்டர் SMC CM2/CM3 தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது, ஏராளமான மாறுபாடுகள் மற்றும் பல மவுண்டிங் தேர்வுகள், ஒளி மற்றும் நடுத்தர சுமை ஆட்டோமேஷன், பேக்கேஜிங், உணவு மற்றும் மின்னணு உற்பத்திக் கோடுகளுக்கான செலவு குறைந்த நேரியல் இயக்கி ஆகியவற்றை வழங்குகிறது.
