பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

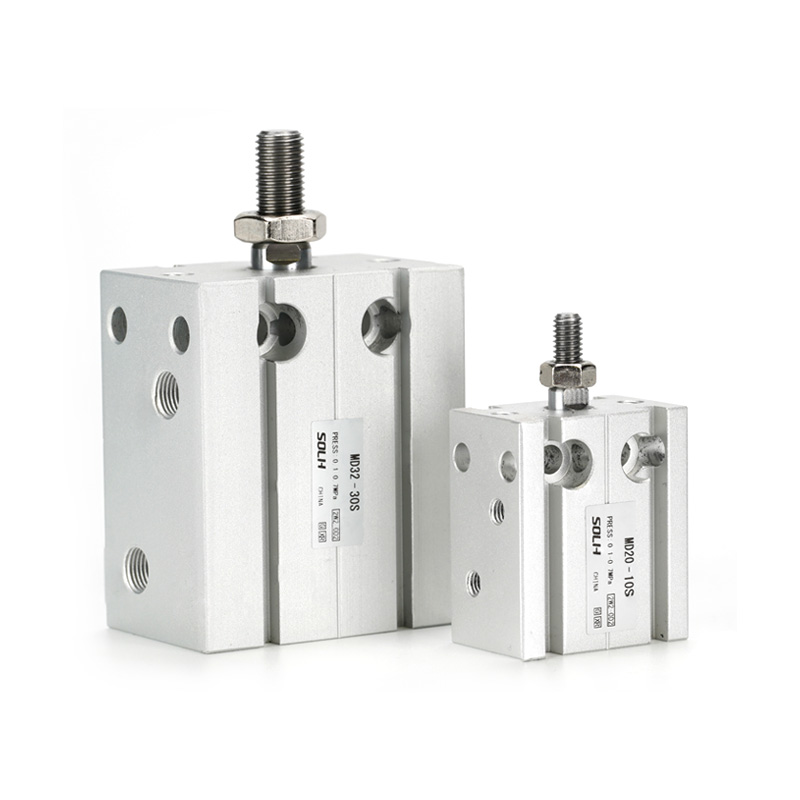

SOLH MD தொடர் முழு-வட்ட மவுண்டிங் துளைகள், மிக மெல்லிய தொகுதி வடிவம் மற்றும் தன்னிச்சையான-கோண நிறுவல் திறன் கொண்ட நிலையான மல்டி-பொசிஷன் ஃப்ரீ மவுண்டிங் மினியேச்சர் சிலிண்டர் ஆகும். குறுகிய வரையறுக்கப்பட்ட உபகரணங்களுக்கான இடம், அதிக அடர்த்தி கொண்ட தளவமைப்பு மற்றும் ஒளி-சுமை இடைவிடாத வெளியேற்றம் மற்றும் பணிநிலையங்களை நிலைநிறுத்துவதற்காக வடிவமைக்கப்பட்டுள்ளது.
5 முழுமையான துணை மாதிரிகள் ஒற்றை/இரட்டை கம்பி, ஒற்றை/இரட்டை நடிப்பு, நிலையான/சரிசெய்யக்கூடிய பக்கவாதம் கோரிக்கைகளை உள்ளடக்கியது:
-- MD: ஒற்றை கம்பி இரட்டை நடிப்பு (நிலையான உலகளாவிய வகை)
-- எம்.எஸ்.டி: சிங்கிள் ராட் சிங்கிள் ஆக்டிங் (ஸ்பிரிங் அவுட் அவுட்)
-- எம்டிடி: சிங்கிள் ராட் சிங்கிள் ஆக்டிங் (ஸ்பிரிங் ரிட்ராக்ட் இன்)
-- MDD: இரட்டை கம்பி இரட்டை நடிப்பு (முறுக்கு எதிர்ப்பு இல்லை சுழற்சி)
-- MDJ: பின்புற அனுசரிப்பு பக்கவாதம் கொண்ட இரட்டை தடி இரட்டை நடிப்பு
|
அளவுரு உருப்படி |
முழு விவரக்குறிப்பு விவரங்கள் |
| நிலையான துளை அளவுகள் (மிமீ) |
6, 10, 16, 20, 25, 32 |
| நிலையான ஸ்ட்ரோக் நீளம் (மிமீ) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| செயல்பாட்டு முறை |
இரட்டை நடிப்பு: MD / MDD / MDJ ஒற்றை நடிப்பு: MSD / MTD |
| இயக்க அழுத்தம் வரம்பு |
இரட்டை நடிப்பு: 0.1 ~ 1.0 MPa/தனி நடிப்பு: 0.2 ~ 1.0 MPa |
| பர்ஸ்ட் ப்ரூஃப் சோதனை அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற இயக்க வெப்பநிலை |
-20℃ ~ +70℃ (காற்று குழாய்க்குள் பனி இல்லை) |
| பிஸ்டன் வேக வரம்பு |
இரட்டை நடிப்பு: 30 ~ 500 மிமீ/வி ஒற்றை நடிப்பு: 50 ~ 500 மிமீ/வி |
| ஏர் போர்ட் நூல் |
துளை 6/10: M5×0.8 போர் 16/20/25/32: PT1/8 |
| காந்த வளைய விருப்பம் |
S பின்னொட்டு = உள்ளமைக்கப்பட்ட நிரந்தர காந்தம், CMSH / DMSH காந்த நிலை சுவிட்சுகளுடன் இணக்கமானது |
1. முழு 6-திசை பல-நிலை மவுண்டிங்
-- சிலிண்டர் உடலின் முன், பின், இடது, வலது, மேல் மற்றும் கீழ் பகுதிகளில் சீரான தட்டப்பட்ட துளைகள் விநியோகிக்கப்படுகின்றன; எந்த விமானத்திலும் எந்த கோணத்திலும் சரி செய்ய முடியும். பல சிலிண்டர்கள் பக்கவாட்டாக இணையான ஏற்பாடு அமைச்சரவை இடத்தைப் பயன்படுத்துவதை அதிகப்படுத்துகிறது.
2. அல்ட்ரா மெல்லிய தொகுதி இலகுரக உடல்
-- ஸ்டாண்டர்ட் ரவுண்ட் பாடி சிலிண்டர்களை விட 30%~50% மெல்லிய சுவர் தடிமன், மினியேட்டரைஸ் செய்யப்பட்ட பொறிமுறை வடிவமைப்பிற்கான டை-காஸ்ட் லைட்வெயிட் அலுமினிய அலாய் மெயின் பாடி.
3. சுய-மசகு பிஸ்டன் கம்பி தாங்கி
-- பிஸ்டன் கம்பியில் ஒருங்கிணைந்த குறைந்த உராய்வு சுய மசகு புஷிங், எண்ணெய் இல்லாத செயல்பாடு, நீண்ட சேவை வாழ்க்கை மற்றும் நிலையான மென்மையான இயக்கம்.
4. நிலையான காந்த சுவிட்ச் பெருகிவரும் பள்ளங்கள்
-- சிலிண்டர் உடலின் இருபுறமும் பிரத்யேக ட்ரெப்சாய்டல் ஸ்லைடு பள்ளங்கள்; கூடுதல் அடைப்புக்குறிகள் இல்லாமல் காந்த நாணல் சுவிட்சுகளை எளிதாக அசெம்பிளி, பிரித்தெடுத்தல் மற்றும் நிலை மாற்றுதல்.
5. உள்ளமைக்கப்பட்ட முன் ரப்பர் பஃபர் பேட்
-- கம்பி முனையில் உள்ள ஒருங்கிணைந்த தாங்கல் தாக்க அதிர்வுகளை உறிஞ்சி, இயக்க இரைச்சலைக் குறைக்கிறது மற்றும் சிறிய சாதனங்கள் மற்றும் பணியிடங்களைப் பாதுகாக்கிறது.
6. விரிவாக்கக்கூடிய இரட்டைக் கம்பி & அனுசரிப்பு ஸ்ட்ரோக் மாறுபாடுகள்
-- MDD இரட்டைக் கம்பி: வலுவான எதிர்ப்பு முறுக்கு செயல்திறன், பூஜ்ஜிய சுழலும் விலகல், பக்க சுமையின் கீழ் நிலையான நேரியல் வழிகாட்டல்
-- MDJ அனுசரிப்பு ஸ்ட்ரோக்: ஸ்ட்ரோக் வரம்பு சரிசெய்தலுக்கான பின்புற ஃபைன்-ட்யூனிங் ஸ்க்ரூ, மாறி பொசிஷனிங் நீளத் தேவைகளுக்கு நெகிழ்வானது

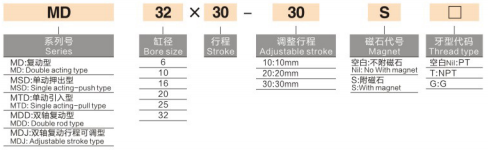

1. மாடல் 1: நிலையான ஒற்றை கம்பி இரட்டை நடிப்பு MD16×30S
-- MD = தொடர் குறியீடு, ஒற்றை கம்பி இரட்டை நடிப்பு கச்சிதமான சிலிண்டர்
-- 16 = துளை விட்டம் (மிமீ)
-- 30 = அடிப்படை பக்கவாதம் நீளம் (மிமீ)
-- S = உள்ளமைக்கப்பட்ட காந்த வளையம் (வெற்று = காந்தம் இல்லை)
2.மாதிரி 2: அனுசரிப்பு இரட்டை கம்பி MDJ20×20-10S
-- MDJ = பின்புற பக்கவாதம் சரிசெய்தலுடன் இரட்டை ராட் இரட்டை நடிப்பு
-- 20 = துளை அளவு (மிமீ)
-- 20 = நிலையான அடிப்படை பக்கவாதம்
-- 10 = அனுசரிப்பு கூடுதல் பக்கவாதம் (மொத்த பயணம் = 20 + 10 = 30 மிமீ)
-- S = உள்ளமைக்கப்பட்ட காந்த வளைய விருப்ப பின்னொட்டு
| துளை (மிமீ) |
பிஸ்டன் பகுதி (மிமீ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. முக்கிய தேர்வு தீர்ப்பு விதிகள்
-- ஸ்பேஸ் கட்டுப்பாடு முன்னுரிமை: குறுகிய நிறுவல் குழி, அடர்த்தியான தளவமைப்பு, மல்டி-ஆங்கிள் மவுண்டிங் டிமாண்ட் → எம்டி சீரிஸ் பிளாக் காம்பாக்ட் சிலிண்டரைத் தேர்வு செய்யவும்
-- சுமை நிலை திரையிடல்: பக்க விலகல் இல்லாமல் தூய அச்சு ஒளி சுமை → நிலையான MD ஒற்றை கம்பி; பக்க முறுக்கு / ஆஃப்செட் பக்க சுமை உள்ளது → MDD இரட்டை கம்பி எதிர்ப்பு சுழற்சி மாதிரி
-- ஸ்ட்ரோக் சரிசெய்தல் தேவை: மாறி பொருத்துதல் பயணத்திற்கு சிறந்த வரம்பு தேவை → MDJ அனுசரிப்பு ஸ்ட்ரோக் இரட்டை கம்பி மாறுபாடு
-- நிலை சமிக்ஞை கருத்து: PLC பக்கவாதம் கண்டறிவதற்காக CMSH/DMSH காந்த சுவிட்சுடன் S என்ற பின்னொட்டைச் சேர்க்கவும்
2. வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்
-- 3C & செமிகண்டக்டர் ஆட்டோமேஷன்: மினி ஃபிக்ச்சர் கிளாம்பிங், மெட்டீரியல் புஷிங், பாகங்கள் கிரிம்பிங், துல்லியமான பொசிஷனிங் நிலையங்கள்
-- பொது தானியங்கு உபகரணங்கள்: பணிப்பொருளைத் தடுப்பது, நிலையம் மாறுதல், சிறிய நேரியல் பரஸ்பர வழிமுறைகள்
-- வீட்டு உபயோகப் பொருட்கள் & ஹார்டுவேர் அசெம்பிளி: சிறிய பகுதி பிரஸ்-ஃபிட், ஸ்னாப் ஃபாஸ்டென்னிங், மைக்ரோ க்ளூ விநியோகம்
-- பேக்கேஜிங் & உணவு இயந்திரங்கள்: இலகு-சுமை பொருள் கடத்தல், தயாரிப்பு இறுக்கம், தானியங்கி வரிசையாக்கம் பிரித்தல்
SOLH MD மல்டி-டைரக்ஷன் ஃப்ரீ மவுண்ட் காம்பாக்ட் சிலிண்டர் ஒற்றை/இரட்டைக் கம்பி, ஒற்றை/இரட்டை நடிப்பு மற்றும் அனுசரிப்பு ஸ்ட்ரோக் MDJ வகைகளை முழு 6-பக்க மவுண்டிங் துளைகள், உள்ளமைக்கப்பட்ட பஃபர் மற்றும் விருப்ப காந்த வளையம், அல்ட்ரா-தின் லைட்வெயிட் டிசைன், லைட்-லோட் மினி கிளாம்பிங், செமி கன்டக்ட் மற்றும் பேக்கேஜிங் பொசிஷனுக்கு ஏற்றது. ஆட்டோமேஷன் உபகரணங்கள்.
