பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

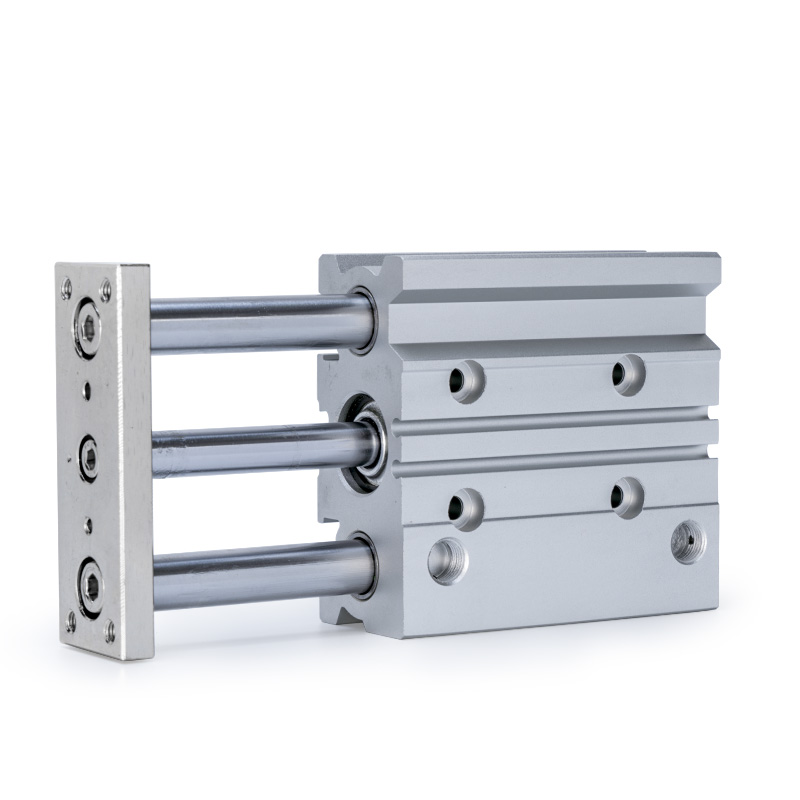

SOLH MGP தொடர் என்பது ஒரு சிலிண்டர் உடல், இரட்டை வழிகாட்டி கம்பிகள் மற்றும் துல்லியமான தாங்கு உருளைகளை ஒருங்கிணைக்கும் உயர்-விறைப்புத்தன்மை கொண்ட மெல்லிய-வகை இரட்டை வழிகாட்டி கம்பி சிலிண்டர் ஆகும். உள்ளமைக்கப்பட்ட முறுக்கு-எதிர்ப்பு செயல்திறன் மற்றும் வலுவான பக்கவாட்டு சுமை எதிர்ப்பைக் கொண்டுள்ளது, இதற்கு வெளிப்புற வழிகாட்டுதல் நுட்பம் தேவையில்லை. ஒரு தட்டையான அல்ட்ரா-மெல்லிய உடல் மற்றும் இலகுரக வடிவமைப்பு (வழக்கமான சிலிண்டர்களுடன் ஒப்பிடும்போது எடை 17%~24% குறைக்கப்பட்டது), இது அழுத்துதல், பொருத்துதல், தூக்குதல் மற்றும் பணிப்பக்கத்தை மாற்றும் காட்சிகளுக்கு கச்சிதமான ஆட்டோமேஷன் தளவமைப்புகளுக்கு சரியாக பொருந்துகிறது. மூன்று பரிமாற்றக்கூடிய தாங்கி வகைகள் கனரக-கடமை, அதிவேக மற்றும் அதி-துல்லியமான வேலை நிலைமைகளை உள்ளடக்கியது, முழு காட்சி உலகளாவிய நேரியல் ஓட்டுநர் தீர்வுகளை உணர்தல்.
• கோஆக்சியல் டூயல் கைடு ராட் டிசைன்: பிஸ்டன் மற்றும் இரட்டை வழிகாட்டி தண்டுகள் ஒத்திசைவான செயல்பாட்டை உறுதிசெய்ய ஒருங்கிணைந்த கோஆக்சியல் அமைப்பை ஏற்றுக்கொள்கின்றன, இயக்கத்தின் போது திசைதிருப்பல் மற்றும் முறுக்குகளை திறம்பட நீக்குகிறது மற்றும் ஒட்டுமொத்த விறைப்பு மற்றும் நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.
• விருப்ப பல வகை தாங்கல்வழக்கமான நிலையான செயல்பாட்டிற்கான நிலையான இரட்டை-இறுதி ரப்பர் இடையகங்கள்; அதிவேக மற்றும் அதிக சுமை சுழற்சி இயக்கத்தின் போது கடுமையான தாக்கத்தை அகற்ற விருப்பமான காற்று குஷன் பஃபர் (AZ வகை, துளை ≥20mmக்கு கிடைக்கிறது).
• அல்ட்ரா-தின் லைட்வெயிட் உடல்: உகந்த தட்டையான மெல்லிய அமைப்பு நிறுவல் இடத்தைச் சேமிக்கிறது மற்றும் ஒட்டுமொத்த உபகரணங்களின் எடையைக் குறைக்கிறது, இது மிகவும் ஒருங்கிணைந்த சிறிய தானியங்கி உபகரண வடிவமைப்பிற்கு ஏற்றது.
• உள்ளமைக்கப்பட்ட காந்தப் பள்ளம்: கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நேரடி காந்த சுவிட்ச் நிறுவலுக்கான முன்பதிவு செய்யப்பட்ட வழிகாட்டி கம்பி பள்ளம், எளிய மற்றும் நேர்த்தியான நிலை சமிக்ஞை பின்னூட்ட உள்ளமைவை செயல்படுத்துகிறது.
MGP தொடர் உள் தாங்கி கட்டமைப்புகளின் அடிப்படையில் மூன்று துணை மாடல்களாக பிரிக்கப்பட்டுள்ளது, இது குறைந்த உராய்வு உயர்-வேகம், உடைகள்-எதிர்ப்பு ஹெவி-டூட்டி மற்றும் பூஜ்ஜிய-கிளியரன்ஸ் அல்ட்ரா-பிரிசிஷன் காட்சிகளை உள்ளடக்கியது, இது விரைவான மாதிரி தேர்வுக்கான அடிப்படை அடிப்படையாகும்.
|
துணைத் தொடர் |
தாங்கி வகை |
குறியீடு |
முக்கிய பண்புகள் |
பொருந்தக்கூடிய காட்சிகள் |
|
எம்.ஜி.பி.எம் |
ஸ்லைடிங் பேரிங் (மெட்டல் புஷிங்) |
M |
சிறந்த உடைகள் எதிர்ப்பு, தூசி எதிர்ப்பு செயல்திறன் மற்றும் குறைந்த விலை; பெரிய பக்கவாட்டு சுமைகளைத் தாங்கும், குறைந்த வேக செயல்பாட்டிற்கு நிலையானது |
பொது நிலைப்படுத்தல், பணிக்கருவி அழுத்துதல், குறைந்த வேக கனரக சைக்கிள் ஓட்டுதல், தூசி நிறைந்த மற்றும் கடுமையான வேலை சூழல்கள் |
|
எம்.ஜி.பி.எல் |
பந்து தாங்குதல் (பந்து புஷிங்) |
L |
மிகக் குறைந்த உராய்வு, தீவிர மென்மையான இயக்கம், அதிக இயக்க வேகம் மற்றும் நல்ல இயக்க நிலைத்தன்மை |
அதிவேக அடிக்கடி பரஸ்பர இயக்கம், ஒளி-சுமை ஓட்டுதல், குறைந்த உராய்வு மற்றும் உயர் நிலைத்தன்மை தேவைகள் |
|
எம்.ஜி.பி.ஏ |
உயர் துல்லியமான பந்து தாங்குதல் |
A |
பூஜ்ஜிய உள் அனுமதி, மேல்-நிலை அல்லாத சுழற்சி துல்லியம், அதி-உயர் மீண்டும் மீண்டும் பொருத்துதல் நிலைத்தன்மை |
துல்லியமான நிலைப்படுத்தல், பணிக்கருவி பொருத்துதல், கண்டறிதல் மற்றும் அளவுத்திருத்தம், உயர்-துல்லியமாக மீண்டும் மீண்டும் செயல்படும் காட்சிகள் |

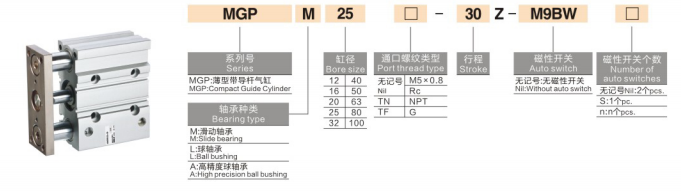

மாதிரி எடுத்துக்காட்டு: MGPM20-50Z-M9B
1.குறியீடு பிரிவு வரையறை
• தொடர் குறியீடு: MGP + தாங்கி பின்னொட்டு (M/L/A), வெவ்வேறு தாங்கி உள்ளமைவுகளுடன் மெல்லிய-வகை இரட்டை வழிகாட்டி கம்பி உருளையைக் குறிக்கிறது
• துளை அளவு: 12/16/20/25/32/40/50/63/80/100 (மிமீ, முழு தொழில்துறை தரநிலை விவரக்குறிப்புகள்)
• பக்கவாதம் நீளம்: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 மிமீ (நிலையான முழு பக்கவாதம் வரம்பு)
• பஃபர் & காந்த வளைய கட்டமைப்பு
￮ Z: நிலையான வகை, டூயல்-எண்ட் ரப்பர் பஃபர் + உள்ளமைக்கப்பட்ட காந்த வளையம், காந்த சுவிட்ச் நிறுவலுடன் இணக்கமானது
￮ AZ: காற்று குஷன் தாங்கல் வகை (துளை ≥20மிமீக்கு மட்டும்), அதிவேக மற்றும் அதிக சுமை இயக்கத்தின் போது தாக்கத்தை திறம்பட எதிர்க்கிறது
￮ பின்னொட்டு இல்லை: காந்த வளையம் இல்லாமல், காந்த சுவிட்சை நிறுவ முடியாது
• காந்த சுவிட்ச்: விருப்ப M9B, A93, D-M9N மற்றும் பிற மாதிரிகள், அடைப்புக்குறிகளை ஏற்றாமல் வழிகாட்டி கம்பி பள்ளங்களில் நேரடியாக நிறுவப்பட்டுள்ளன
2.வழக்கமான வரிசை உதாரணங்கள்
• எம்.ஜி.பி.எம்20-50Z: 20மிமீ துளை, 50மிமீ ஸ்ட்ரோக், ஸ்லைடிங் பேரிங், காந்த வளையத்துடன் கூடிய நிலையான ரப்பர் பஃபர்
• எம்.ஜி.பி.எல்25-100Z-A93: 25மிமீ துளை, 100மிமீ ஸ்ட்ரோக், பந்து தாங்கும் அதிவேக வகை, A93 காந்த சுவிட்ச்
• எம்.ஜி.பி.ஏ32-75AZ: 32 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், உயர் துல்லியமான தாங்கி, உயர் துல்லியமான தாக்க எதிர்ப்பு இயக்கத்திற்கான ஏர் குஷன் பஃபர்
(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, மதிப்பிடப்பட்ட வேலை அழுத்தம்)
• செயல்பாட்டு முறை: இரட்டை நடிப்பு எதிரொலி இயக்கம்
• வேலை அழுத்த வரம்பு: 0.12 ~ 1.0MPa; குறைந்தபட்ச தொடக்க அழுத்தம்: 0.1MPa
• ஆதார அழுத்தம்: 1.5MPa
• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல் தேவை)
• இயக்க வேகம்: 50~500mm/s (MGPL அதிகபட்சம் 500mm/s; MGPM/MGPA அதிகபட்சம் 400mm/s)
• தாங்கல் முறை: நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்; 20~100மிமீ துளைக்கு ஏர் குஷன் பஃபர் விருப்பமானது
• சுழற்றாத துல்லியம்: MGPM ± 0.05 ~ 0.07mm; MGPL ± 0.03 ~ 0.05mm; MGPA ± 0.01mm
• துளை 12/16mm: M5×0.8
• துளை 20/25/32mm: PT1/8
• துளை 40/50 மிமீ: PT1/4
• துளை 63/80/100mm: PT3/8
|
துளை அளவு (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
தத்துவார்த்த பதற்றம் (N) |
|
12 |
57 |
53 |
|
16 |
101 |
96 |
|
20 |
157 |
151 |
|
25 |
245 |
237 |
|
32 |
402 |
392 |
|
40 |
628 |
616 |
|
50 |
982 |
967 |
|
63 |
1559 |
1541 |
|
80 |
2513 |
2491 |
|
100 |
3927 |
3901 |
1. தாங்கி மாதிரி தேர்வு: அதிக சுமை, உடைகள்-எதிர்ப்பு மற்றும் தூசி நிறைந்த சூழல்களுக்கு MGPM ஐ தேர்வு செய்யவும்; அதிக வேகம், குறைந்த உராய்வு மற்றும் அடிக்கடி சைக்கிள் ஓட்டுவதற்கு MGPL ஐ தேர்வு செய்யவும்; மிகத் துல்லியமான நிலைப்படுத்தல் மற்றும் உயர்-மீண்டும் துல்லியமான கோரிக்கைகளுக்கு MGPA ஐத் தேர்ந்தெடுக்கவும்.
2. காந்த வளைய கட்டமைப்பு: நிலை கண்டறிதல் மற்றும் சிக்னல் பின்னூட்டம் தேவைப்படும் உபகரணங்களுக்கு Z பின்னொட்டைத் தேர்ந்தெடுக்கவும்; சுவிட்ச் செயல்பாடு தேவையில்லை என்றால் Z அல்லாத அடிப்படை வகையைத் தேர்ந்தெடுக்கவும்.
3. இடையக முறை தேர்வு: அதிவேக, நீண்ட பக்கவாதம் மற்றும் பெரிய தாக்கத்தை ஏற்படுத்தும் வேலை நிலைமைகளுக்கு AZ ஏர் குஷன் பஃபரை ஏற்றுக்கொள்ளுங்கள்; நிலையான ரப்பர் தாங்கல் வழக்கமான பொதுவான காட்சிகளுக்கு பொருந்தும்.
4. போர் & ஸ்ட்ரோக் மேட்சிங்: உண்மையான சுமை மற்றும் உந்துதல் தேவைகளுக்கு ஏற்ப பொருத்தமான துளை அளவைத் தேர்ந்தெடுக்கவும்; பெரும்பாலான தொழில்துறை ஆட்டோமேஷன் தேவைகளைப் பூர்த்தி செய்ய நிலையான ஸ்ட்ரோக் வரம்பு 5~300 மிமீ ஆகும்.
• எலக்ட்ரானிக் ஆட்டோமேஷன்: PCB போர்டு பொருத்துதல், கூறு அழுத்துதல், மைக்ரோ-மாட்யூல் தூக்குதல் மற்றும் மின்னணு பாகங்களின் துல்லியமான அசெம்பிளி.
• துல்லியமான கண்டறிதல் உபகரணங்கள்: கண்டறிதல் ஆய்வு தூக்குதல், பணிப்பகுதி பொருத்துதல் மற்றும் இறுக்குதல், உயர் துல்லிய பொருத்துதல் மற்றும் அளவுத்திருத்தம்.
• பேக்கேஜிங் & லாஜிஸ்டிக்ஸ் மெஷினரி: பணிக்கருவி குறுகிய தூர பரிமாற்றம், பொருள் ஜாக்கிங் மற்றும் பொருத்துதல், நிலையான பரஸ்பர உணவு நடவடிக்கை.
• பொது தொழில்துறை ஆட்டோமேஷன்: சிறிய உபகரணங்களை கட்டுப்படுத்துதல், ஸ்டாம்பிங் துணை அழுத்துதல், தூசி நிறைந்த பட்டறைகளில் குறைந்த வேக கனரக-சுழற்சி செயல்பாடு.
SOLH MGP தொடரின் மெல்லிய கச்சிதமான வழிகாட்டி கம்பி உருளையானது, அதிக விறைப்புத்தன்மை, வலுவான பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் விண்வெளி-சேமிப்பு வடிவமைப்பு ஆகியவற்றைக் கொண்ட கனரக-கடமை, அதிவேக மற்றும் அதி-துல்லியமான காட்சிகளை மறைப்பதற்கு மூன்று தாங்கி உள்ளமைவுகளை ஒருங்கிணைக்கிறது.
