பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

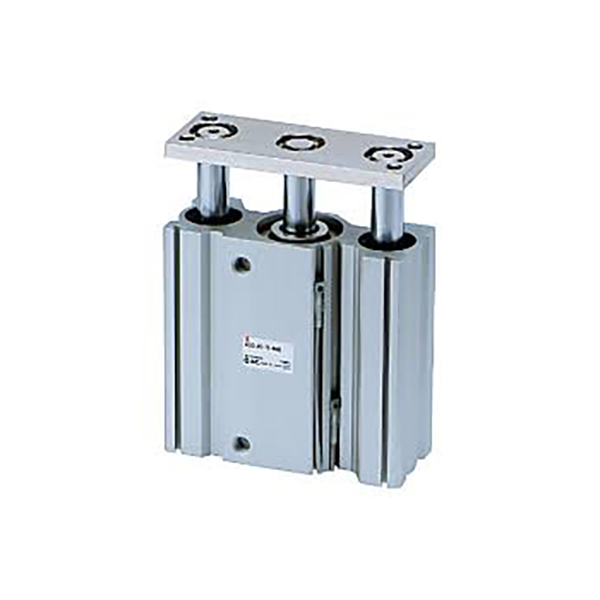

SOLH MGQ தொடர் என்பது ஒரு மெல்லிய ஒருங்கிணைந்த வழிகாட்டி கம்பி உருளை ஆகும். அதி-மெல்லிய ஒருங்கிணைந்த வழிகாட்டி கம்பி கட்டமைப்பை ஏற்று, இது சிறந்த பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் உயர் துல்லியமான சுழற்சி எதிர்ப்பு செயல்திறனை வழங்குகிறது. φ12mm முதல் φ100mm வரையிலான முழு துளை வரம்பை உள்ளடக்கியது, தொடர் இரண்டு முக்கிய தாங்கி உள்ளமைவுகளை வழங்குகிறது: MGQM ஸ்லைடு தாங்கி மற்றும் MGQL பந்து தாங்கி. கச்சிதமான நிறுவல், கடினமான வழிகாட்டுதல் மற்றும் பூஜ்ஜிய-திருப்பல் செயல்பாடு தேவைப்படும் துல்லியமான தள்ளுதல், தூக்குதல், பணிப்பகுதியை நிறுத்துதல் மற்றும் நிலைப்படுத்துதல் ஆகியவற்றிற்கு இது பரவலாகப் பயன்படுத்தப்படுகிறது.
• அல்ட்ரா மெல்லிய ஒருங்கிணைந்த உடல்: வழிகாட்டி தண்டுகள் மற்றும் சிலிண்டர் பாடி ஆகியவை ஒருங்கிணைந்த முறையில் வடிவமைக்கப்பட்டுள்ளன, பாரம்பரிய வழிகாட்டி கம்பி சிலிண்டர்களுடன் ஒப்பிடும்போது ஒட்டுமொத்த தடிமன் 50% குறைக்கப்படுகிறது. மிகவும் கச்சிதமான உபகரண வடிவமைப்பு மற்றும் இட-வரையறுக்கப்பட்ட நிறுவல் தளவமைப்புகளுக்கு இது உகந்த தேர்வாகும்.
• இரட்டை வழிகாட்டி உயர் விறைப்பு அமைப்பு: சமச்சீர் இரட்டை வழிகாட்டி கம்பி ஆதரவு பக்கவாட்டு சுமை எதிர்ப்பை பெரிதும் அதிகரிக்கிறது, பக்க சுமை திறன் சாதாரண ஸ்டாப்பர் சிலிண்டர்களை விட இரண்டு மடங்கு அதிகமாகும். இது வளைவு மற்றும் முறுக்குதலை திறம்பட எதிர்க்கிறது, விசித்திரமான சுமை மற்றும் தாக்கம் வேலை நிலைமைகளுக்கு ஏற்றது.
• கிளாஸ்-லீடிங் ஆன்டி-ரோட்டேஷன் துல்லியம்: MGQL பந்து தாங்கி வகை ±0.04°~±0.08° அதி-உயர் அல்லாத சுழற்சி துல்லியத்தை அடைகிறது (பெரிய துளையுடன் கூடிய அதிக துல்லியம்); MGQM ஸ்லைடு தாங்கி வகையானது ±0.05°~±0.10° என்ற நிலையான நிலைப்படுத்தல் துல்லியத்தை வழங்குகிறது, பல்வேறு துல்லியமான பொருத்துதல் கோரிக்கைகளை பூர்த்தி செய்கிறது.
• முழு காட்சிகளுக்கான இரட்டை தாங்கி உள்ளமைவு: ஸ்லைடு தாங்கி (MGQM) அதிக சுமை, தூசி நிறைந்த மற்றும் கடினமான சூழல்களுக்கு குறைந்த செலவில்; மிக மென்மையான குறைந்த உராய்வு இயக்கம் மற்றும் உயர் அதிர்வெண் துல்லியமான சைக்கிள் ஓட்டுதலுக்கான பந்து தாங்கி (MGQL).
• நிலையான பிரீமியம் கட்டமைப்பு: காந்த சுவிட்ச் இணக்கத்தன்மைக்கான உள்ளமைக்கப்பட்ட காந்த வளையம், நிலையான செயல்பாட்டிற்கான இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் சுத்தமான தொழில்துறை சூழல்களுக்கு ஏற்ற எண்ணெய் இல்லாத பராமரிப்பு இல்லாத வடிவமைப்பு.
• முழு தரநிலை விவரக்குறிப்புகள்: φ12mm முதல் φ100mm வரையிலான முழுமையான துளை அளவுகள், 25mm முதல் 250mm வரையிலான நிலையான பக்கவாதம், பெரும்பாலான நடுத்தர மற்றும் பெரிய சுமை ஆட்டோமேஷன் ஓட்டும் காட்சிகளை உள்ளடக்கியது.
மாதிரி எடுத்துக்காட்டு: MGQM32-50-M9BW-எக்ஸ்பி6
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
MGQ |
தொடர் குறியீடு: மெல்லிய ஒருங்கிணைந்த வழிகாட்டி ராட் சிலிண்டர் |
|
எம் / எல் |
தாங்கி வகை: எம்=கார்பன் அலாய் ஸ்லைடு தாங்கி; L=உயர் துல்லியமான பந்து தாங்கி |
|
12~100 |
துளை அளவு (மிமீ): முழு வரம்பு φ12/16/20/25/32/40/50/63/80/100 |
|
25~250 |
ஸ்டாண்டர்ட் ஸ்ட்ரோக் (மிமீ): 25/50/75/100/125/150/175/200/250 |
|
M9BW / 2M9B |
விருப்ப காந்த ஸ்விட்ச்: இரட்டை இறுதி நிலையை கண்டறிவதற்கான ஒற்றை அல்லது இரட்டை சுவிட்சுகள் |
|
-எக்ஸ்பி6 |
உயர்-வெப்பநிலை எதிர்ப்பு விருப்பம்: வேலை செய்யும் வெப்பநிலை -10℃~150℃ |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• MGQM25-30: 25 மிமீ துளை, 30 மிமீ ஸ்ட்ரோக், ஸ்லைடு தாங்கி நிலையான வகை
• MGQL40-75-2M9B: 40 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், இரட்டை காந்த சுவிட்சுகள் கொண்ட பந்து தாங்கும் வகை
• MGQM50-100-XB6: 50 மிமீ துளை, 100 மிமீ ஸ்ட்ரோக், உயர் வெப்பநிலை எதிர்ப்பு ஸ்லைடு தாங்கி மாதிரி
(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, 0.5MPa மதிப்பிடப்பட்ட அழுத்தம்)
1. பொது செயல்திறன் அளவுருக்கள்
• வேலை அழுத்த வரம்பு: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத வழக்கமான சூழல்); -10℃~150℃ (XB6 உயர் வெப்பநிலை பதிப்பு)
• பிஸ்டன் இயக்க வேகம்: 50~500mm/s (φ12~63); 50~400மிமீ/வி (φ80/100 பெரிய துளை)
• தாங்கல் முறை: நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்; அதிக தாக்கத்தை ஏற்படுத்தும் வேலை நிலைமைகளுக்கு விருப்பமான காற்று குஷன் பஃபர்
• உயவு முறை: எண்ணெய் இல்லாத பராமரிப்பு இல்லாத செயல்பாடு, சுத்தமான பட்டறைகளுக்கு ஏற்றது
2. கோட்பாட்டு உந்துதல் தரவு (@0.5MPa, அலகு: N)
|
துளை அளவு (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. தயாரிப்பு எடை தரவு (50மிமீ ஸ்ட்ரோக், அலகு: கிலோ)
|
துளை அளவு (மிமீ) |
MGQM எடை (கிலோ) |
MGQL எடை (கிலோ) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
ஒப்பீட்டு பொருள் |
MGQM (ஸ்லைடு தாங்கி) |
MGQL (பந்து தாங்கி) |
|
தாங்கி வகை |
கார்பன் அலாய் ஸ்லைடு புஷிங் |
உயர் துல்லியமான நேரியல் பந்து புஷிங் |
|
பக்கவாட்டு சுமை திறன் |
சிறந்த (சாதாரண சிலிண்டர்களை விட 2 மடங்கு அதிகம்) |
நடுத்தர (சுமூகமான செயல்பாட்டிற்கு முன்னுரிமை அளிக்கிறது) |
|
சுழற்றாத துல்லியம் |
±0.05°~±0.10° |
±0.04°~±0.08° (அதிக துல்லியம்) |
|
இயக்க பண்புகள் |
சிறந்த உடைகள் எதிர்ப்பு மற்றும் செயல்பாட்டு நிலைத்தன்மை |
மிகக் குறைந்த உராய்வு, தீவிர மென்மையான பக்கவாதம், நிலையான உயர் அதிர்வெண் சைக்கிள் ஓட்டுதல் |
|
பொருந்தக்கூடிய காட்சிகள் |
அதிக சுமை, தூசி நிறைந்த சூழல், விசித்திரமான சுமை, பணிப்பொருளை நிறுத்துதல் & தூக்குதல் |
|
|
செலவு நிலை |
பொருளாதாரம் |
பிரீமியம் |
1. நெகிழ்வான பல மவுண்ட் வடிவமைப்பு
• நேரடி உடல் மவுண்டிங்: நேரடி நிர்ணயம் செய்ய மேல், கீழ் மற்றும் பக்க பரப்புகளில் முன்பதிவு செய்யப்பட்ட திருகு துளைகள்; φ32mmக்கு மேல் உள்ள மாடல்கள், 4-பக்க சுவிட்ச் பள்ளங்களை சர்வ-திசை காந்த சுவிட்ச் நிறுவலுக்காக, வேகமாக அசெம்பிளி மற்றும் பராமரிப்பை செயல்படுத்துகிறது.
• விருப்பமான துணை மவுண்டிங்: Flange (F) மற்றும் ஃபுட் பிராக்கெட் (L) பாகங்கள் கிடைக்கின்றன, இது பல்வேறு உபகரண கட்டமைப்பு வடிவமைப்புகளுக்கு ஏற்ப கிடைமட்ட மற்றும் செங்குத்து பல கோண அமைப்பை ஆதரிக்கிறது.
2. முக்கிய தொழில்துறை பயன்பாடுகள்
• கன்வேயர் லைன் ஆட்டோமேஷன்: ஒர்க்பீஸ் நிறுத்துதல், தட்டு பொருத்துதல் மற்றும் பொருள் தூக்குதல்; வலுவான தாக்க எதிர்ப்பானது, அதிவேக கடத்தல் மற்றும் கட்டுப்படுத்தும் போது பணிப்பகுதியை ஈடுகட்டுவதைத் தடுக்கிறது.
• 3C மின்னணு துல்லிய செயலாக்கம்: PCB முள் வெளியேற்றம், முனைய கிரிம்பிங் பொசிஷனிங் மற்றும் லைட் ஒர்க்பீஸ் மொழிபெயர்ப்பு; உயர் எதிர்ப்பு சுழற்சி துல்லியம் பூஜ்ஜிய-விலகல் துல்லியமான சட்டசபையை உறுதி செய்கிறது.
• பேக்கேஜிங் இயந்திரங்கள்: மெட்டீரியல் பேஃபில் டிரைவிங், சிலோ கேட் ஸ்விட்சிங் மற்றும் ஷார்ட் டிஸ்டன்ஸ் மெட்டீரியல் புஷிங்; மிக மெல்லிய உடல் கச்சிதமான பேக்கேஜிங் உபகரண தளவமைப்பிற்கு சரியாக பொருந்துகிறது.
• பொது தொழில்துறை ஆட்டோமேஷன்ஜிக் தூக்குதல், பகுதி வெளியேற்றம் மற்றும் விசித்திரமான சுமை ஓட்டுதல்; பாரம்பரிய தனி சிலிண்டர் + வழிகாட்டி கம்பி சேர்க்கைகளை மாற்றுகிறது, இது உபகரண கட்டமைப்பை எளிதாக்குகிறது மற்றும் செலவுகளைக் குறைக்கிறது.
|
ஒப்பீட்டு பொருள் |
MGQ (மெல்லிய வகை) |
எம்ஜிபி (தரநிலை வகை) |
எம்ஜிஜி (ஹெவி-டூட்டி வகை) |
|
உடல் தடிமன் |
மிக மெல்லிய (50% இடம் சேமிக்கப்பட்டது) |
நிலையான தடிமன் |
தடித்த உயர் விறைப்பு உடல் |
|
தாங்கி வகை |
ஸ்லைடு / பந்து இரட்டை விருப்பங்கள் |
ஸ்லைடு / பந்து இரட்டை விருப்பங்கள் |
ஸ்லைடு தாங்கி மட்டுமே |
|
சுழற்றாத துல்லியம் |
±0.04° வரை (அதிக துல்லியம்) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
பக்கவாட்டு சுமை திறன் |
வலுவான |
நடுத்தர |
வலிமையானது |
|
முக்கிய பொருந்தக்கூடிய காட்சிகள் |
ஸ்பேஸ்-லிமிடெட் லேஅவுட், உயர் துல்லியமான பொருத்துதல் |
வழக்கமான தளவமைப்பு, நடுத்தர சுமை பொதுவான காட்சிகள் |
அதிக சுமை, நீண்ட பக்கவாதம், அதிக தாக்கம் வேலை நிலைமைகள் |
1. துளை அளவு தேர்வுஉண்மையான சுமையின் அடிப்படையில் தேவையான உந்துதலைக் கணக்கிடுங்கள்; கோட்பாட்டு உந்துதல் ≥ உண்மையான சுமை × 1.5 உடன் துளை அளவைத் தேர்ந்தெடுக்கவும், அதிக சுமைகளைத் தவிர்க்க 50% பாதுகாப்பு விளிம்பை ஒதுக்குகிறது.
2. தாங்கி வகை தேர்வு: அதிக சுமை, தூசி நிறைந்த மற்றும் விசித்திரமான வேலை நிலைமைகளுக்கு MGQM ஸ்லைடு தாங்கியைத் தேர்வு செய்யவும்; உயர்-துல்லியமான நிலைப்படுத்தல் மற்றும் உயர் அதிர்வெண் சுழற்சி இயக்கத்திற்கு MGQL பந்து தாங்கியைத் தேர்ந்தெடுக்கவும்.
3. செயல்பாட்டு கட்டமைப்பு தேர்வு
￮ நிலை கண்டறிதல் தேவை: M9B/M9BW காந்த சுவிட்சுகள் (போர் ≥32mmக்கு 4-பக்க நிறுவல் உள்ளது)
￮ உயர் வெப்பநிலை சூழல்: -XB6 உயர் வெப்பநிலை எதிர்ப்பு விருப்பத்தைத் தேர்ந்தெடுக்கவும் (அதிகபட்சம் 150℃)
￮ உயர் தாக்க செயல்பாடு: விருப்ப ஏர் குஷன் பஃபருக்கு மேம்படுத்தவும் (தரமான ரப்பர் பஃபருடன்)
SOLH MGQ தொடர் அதி-மெல்லிய உயர்-விறைப்பு வழிகாட்டி கம்பி சிலிண்டர் விண்வெளி-சேமிப்பு வடிவமைப்பு, வலுவான பக்கவாட்டு எதிர்ப்பு சுமை திறன் மற்றும் தீவிர-உயர்-சுழற்சி எதிர்ப்பு துல்லியம் ஆகியவற்றை ஒருங்கிணைக்கிறது, கச்சிதமான, துல்லியமான மற்றும் கனரக-கடமை ஆட்டோமேஷன் நிறுத்துதல், தூக்கும் நிலையங்களுக்கு செலவு குறைந்த மற்றும் உயர்-நிலைத்தன்மை கொண்ட நேரியல் ஓட்டுநர் தீர்வுகளை வழங்குகிறது.
