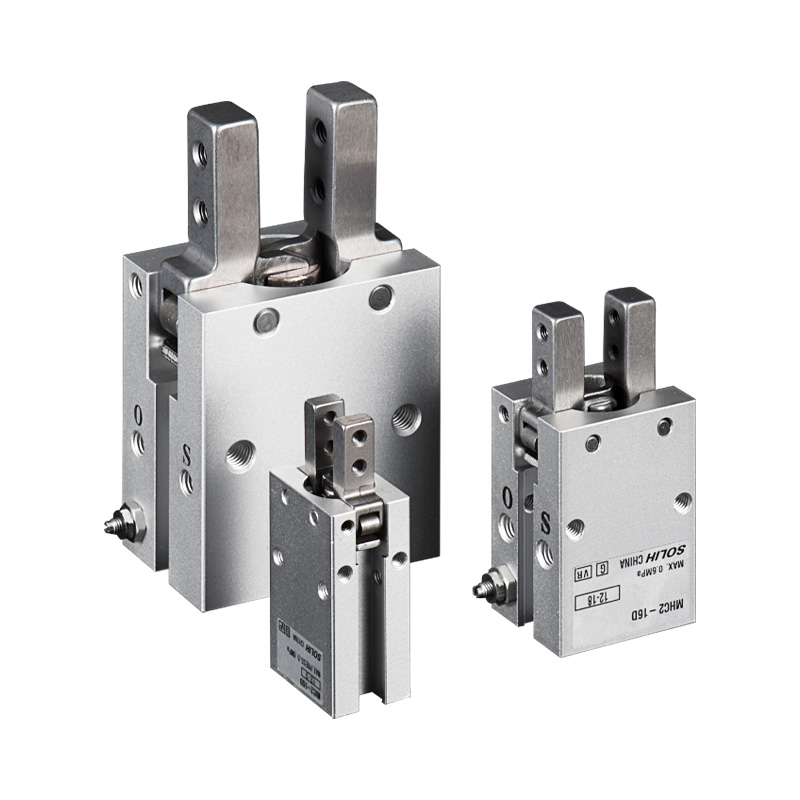

SOLH MHC2 தொடர் கோண பிவோட் நியூமேடிக் கிரிப்பர் முழு தயாரிப்பு அறிமுகம்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MHC2 தொடர் நிலையான பிவோட் கோண 2-தாடை நியூமேடிக் கிரிப்பர் ஆகும். டூயல் பிஸ்டன்கள் தள்ளும் ராக்கர் பொறிமுறையால் இயக்கப்படும், தாடைகள் நேரியல் இணை பயணத்திற்கு பதிலாக கீழ் மைய புள்ளியை சுற்றி சுழலும். அதிகபட்ச தாடை ஸ்விங் கோணம்: 30°. கிடைக்கும் துளை அளவுகள்: 6/10/16/20/25 மிமீ. இரண்டு செயல்பாட்டு வகைகள்: இரட்டை நடிப்பு (D) & ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் (S). வேக ஒழுங்குமுறைக்கான உள்ளமைக்கப்பட்ட அனுசரிப்பு த்ரோட்டில் வால்வுகள். திறந்த/மூடப்பட்ட நிலை கருத்துகளுக்கு M9BW தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது. இறக்குமதி செய்யப்பட்ட MHC2 உடன் நேரடி பரிமாண பரிமாற்றம்

     MHZ2 பேரலல் கிரிப்பர்க்கு நிரப்பு: MHZ2 = தாடைகள் நேரியல் மொழிபெயர்ப்பு; MHC2 = ரோட்டரி ஸ்விங் தாடைகள். குறுகிய உள்-ஆழமான நிறுவல் இடம் மற்றும் வெளிப்புற-பக்க பணிப்பொருளைப் பிடுங்கும் பயன்பாடுகளுக்கு ஏற்றது.

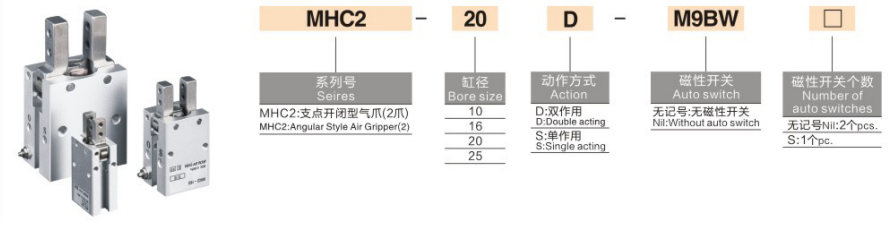

முழுமையான மாதிரி குறியீட்டு விதி

  1. வடிவம்: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: தொடர் குறியீடு, நிலையான பிவோட் கோண கிரிப்பர்

     -- 16: துளை அளவு: 6 / 10 / 16 / 20 / 25 மிமீ

     -- செயல்பாட்டு முறை

       * D: இரட்டை நடிப்பு - காற்று விநியோக கவ்விகள், தலைகீழ் காற்று வெளியீடுகள்; உயர் clamping முறுக்கு, முக்கிய உலகளாவிய வகை

       * எஸ்: சிங்கிள் ஆக்டிங் இல்லை பொதுவாக ஓபன் - ஏர் சப்ளை கிளாம்ப்கள்; காற்று வெட்டும்போது வசந்தம் தானாகவே பணிப்பொருளை வெளியிடுகிறது

         குறிப்பு: நிலையான MHC2 ஒற்றை நடிப்பு பொதுவாக மூடப்பட்ட (NC) மாறுபாட்டை வழங்காது

     -- நடுத்தர பிரிவு: உடல் விருப்பம் (MHCA2 குறுகிய உடல் / இறுதி போர்ட் மாறுபாடு; வெற்று = நிலையான பக்க போர்ட் அடிப்படை மாதிரி)

     -- M9BW: காந்த சுவிட்ச்

        * வெற்று = சுவிட்ச் இல்லை (காந்த வளையம் முன்பே நிறுவப்பட்டது, மவுண்டிங் ஸ்லாட் மட்டுமே ஒதுக்கப்பட்டுள்ளது)

        * M9BW / M9BL = நிலை கருத்துக்கான உலகளாவிய திட-நிலை காந்த சுவிட்ச்

     -- பின்னொட்டு: காந்த சுவிட்சுகளின் அளவு

        * வெற்று = 2 பிசிக்கள் தரநிலை (கிளாம்ப் & ரிலீஸ் நிலை இரண்டையும் கண்டறியவும்)

        * S = 1 ஒற்றை காந்த சுவிட்ச் மட்டுமே

  2. நிலையான ஒழுங்கு உதாரணம்

    MHC2-16D-M9BW:MHC2 நிலையான கோண பிவோட் கிரிப்பர், போர் 16, இரட்டை நடிப்பு, 2pcs M9BW காந்த சுவிட்சுகள், நிலையான பக்க போர்ட் உடல்.

வேலை கொள்கை & முக்கிய போட்டி நன்மைகள்

  1. பிவோட் ராக்கர் ஸ்விங் மெக்கானிசம்

     தாடைகள் கீழ் மையத்தை சுற்றி சுழலும். திறக்கும் போது தாடை முனைகள் வெளிப்புறமாக விரிவடையும். போதிய ஆழம் இல்லாததால், இணையான கிரிப்பர்கள் இயந்திரக் குறுக்கீட்டை ஆபத்தில் ஆழ்த்தும் வெளிப்புறப் பக்க இறுக்கத்திற்கு ஏற்றது. ஸ்விங் வரம்பு: +30° ~ -10°.

  2. சமச்சீர் இரட்டை பிஸ்டன் இயக்கி

     பெரிய கிளாம்பிங் முறுக்கு உருவாக்குகிறது; இரண்டு தாடைகளும் சீரான சுமையுடன் ஒத்திசைவாக ஆடுகின்றன. உள்ளமைக்கப்பட்ட ஒரு வழி த்ரோட்டில் வால்வுகள், திறப்பு/மூடுதல் வேகத்தை சரிசெய்ய கூடுதல் வேகக் கட்டுப்பாட்டு பொருத்துதல்கள் தேவையில்லை.

  3. குறைந்த உயரம் கச்சிதமான உடல்

     மெல்லிய அவுட்லைன், மினியேச்சர் ரோபோ எண்ட் எஃபெக்டர் மற்றும் நெரிசலான கேபினட் நிறுவலுக்கு சிறந்தது.

  4. எண்ணெய் இல்லாத செயல்பாடு

     தொழிற்சாலையில் முன்பே நிரப்பப்பட்ட நீண்ட சேவை கிரீஸ், தொடர்ந்து சைக்கிள் ஓட்டுவதற்கு உலர் வடிகட்டிய சுருக்கப்பட்ட காற்றுடன் இணக்கமானது.

  5. காந்த நிலை கண்டறிதல் தயார்

     உள்ளமைக்கப்பட்ட காந்த வளையம், பணியிடத்தின் இருப்புத் தீர்ப்புக்காக PLCக்கு தாடை நிலை சமிக்ஞையை அனுப்ப M9BW சுவிட்சுகளுடன் ஒத்துழைக்கவும்.

  6. பல திசை மவுண்டிங் பேஸ்

     கீழ் மேற்பரப்பில் முள் துளைகள் மற்றும் தட்டப்பட்ட பெருகிவரும் துளைகளை கண்டறிதல்; கிடைமட்ட மற்றும் செங்குத்து மவுண்டிங் ஆதரிக்கப்படுகிறது. நீட்டிக்கப்பட்ட தனிப்பயன் சாதனத்தை தாடைகளில் பொருத்தலாம்.

ஒருங்கிணைந்த பொது தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை

கிளாம்பிங் டார்க் டேபிள் @0.5MPa (அலகு: N·m)

தேர்வு ஒப்பீடு: MHC2 கோண கிரிப்பர் VS MHZ2 பேரலல் கிரிப்பர்

படிப்படியான தேர்வு வழிகாட்டி

  1. செயல்பாட்டு முறை தேர்வு

     -- 24 மணிநேர தொடர்ச்சியான வெகுஜன ஆட்டோமேஷன், அதிகபட்ச கிளாம்பிங் முறுக்கு தேவை → D இரட்டை நடிப்பு (விருப்பமான பிரதான)

     -- ஹாட் பிரஸ்ஸிங் / ஸ்டாம்பிங் ஸ்டேஷன்கள், மின் இழப்புக்குப் பிறகு ஒர்க்பீஸ் நசுக்கப்படுவதைத் தவிர்க்க தானாக வெளியீடு → S சிங்கிள் ஆக்டிங் எண்

        NC பவர்-ஆஃப் ஹோல்ட் வகை இல்லாத MHC2 நிலையான தொடர். மின்வெட்டுக்குப் பிறகு நிரந்தரமான இறுக்கம் தேவைப்பட்டால், MHZ2-C தொடரைத் தேர்ந்தெடுக்கவும்.

  2. வேலை நிலைமை தீர்ப்பு

  ✅ MHC2க்கு முன்னுரிமை அளித்தால்:

     -- வரையறுக்கப்பட்ட உபகரணங்கள் ஆழம்; பேரலல் லீனியர் கிரிப்பர் பயணத்தின் போது சட்டத்தில் குறுக்கிடுகிறது

     -- பக்க உணவளிக்கும் செயல்முறை, வெளிப்புற சுற்றளவிலிருந்து பணிப்பகுதியைப் பிடிக்கவும்

     -- சிறிய பிளாஸ்டிக் வீடுகள், பாட்டில் மூடிகள், குழாய் பாகங்கள் ஆகியவற்றிற்கான வெளிப்புற இறுக்கம்

     -- மினி ரோபோ EOAT க்கு மிக மெல்லிய கச்சிதமான கிரிப்பர் அவுட்லைன் தேவை

  ❌ இதற்குப் பதிலாக MHZ2 ஐத் தேர்ந்தெடுக்கவும்:

     -- வொர்க்பீஸுக்கு ரோட்டரி முறுக்கு இல்லாமல் மையப்படுத்தப்பட்ட நிலையான கிளாம்பிங் தேவை

     -- நீண்ட நீட்டிக்கப்பட்ட தனிப்பயன் பொருத்தம் தேவை (கடுமையான முறுக்கு அட்டென்யூவேஷன் ஆபத்து)

     -- அல்ட்ரா-ஹை ரிப்பீட் பொசிஷனிங் ±0.01மிமீ கட்டாயம்

     -- பவர்-ஆஃப் நிரந்தர கிளாம்பிங் (NC பொதுவாக மூடப்பட்டது) தேவை

  3. சிக்னல் கண்டறிதல் விருப்பம்

     -- PLC பணிப்பகுதி அடையாளத்துடன் முழுமையாக தானியங்கி உற்பத்தி வரிசை → M9BW காந்த சுவிட்சுகளை சித்தப்படுத்து

     -- தானியங்கி தர்க்கம் இல்லாத எளிய கையேடு பொருத்துதல் → சுவிட்சுகள் இல்லாத அடிப்படை மாதிரி

வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்

     -- 3C ஆட்டோமேஷன்: பிளாஸ்டிக் ஹவுசிங்ஸ் & கனெக்டர்களின் வெளிப்புற இறுக்கம், மினியேச்சர் பாகங்கள் அசெம்பிளி

     -- பேக்கேஜிங் இயந்திரங்கள்: பாட்டில் மூடி எடுத்தல், சிறிய பொருள் பெட்டிகளின் பக்கவாட்டு பரிமாற்றம்

     -- ஆய்வுக் கருவி: குழாய் மற்றும் உருளைப் பணியிடங்களுக்கான வெளிப்புற பொருத்துதல்

     -- வரையறுக்கப்பட்ட இடத்தில் பக்கத் தேர்வு மற்றும் இடத்திற்கான மினி ரோபோ எண்ட் எஃபெக்டர்

     -- இன்ஜெக்ஷன் மோல்டிங் துணை உபகரணங்கள்: மைக்ரோ பிளாஸ்டிக் பாகங்களை இடித்தல் மற்றும் எடுத்தல்

நிலையான பொருத்தப்பட்ட நியூமேடிக் சுற்றுகள்

  1. சர்க்யூட் 1: ஜெனரல் டபுள் ஆக்டிங் கிரிப்பர் சர்க்யூட்

     AFC ஏர் சர்வீஸ் யூனிட் → 4V210 5/2 சோலனாய்டு வால்வு → PU6 குழாய் → MHC2 கோண கிரிப்பர் (M9BW சுவிட்சுகள் பிஎல்சி உள்ளீட்டிற்கு வயர்டு)

  2. சர்க்யூட் 2: சிங்கிள் ஆக்டிங் பொதுவாக ஓபன் சேஃப்டி சர்க்யூட் (மின்சார இழப்புக்குப் பிறகு தானாக வெளியிடுதல்)

     -- AR அழுத்த சீராக்கி → 3V 3/2 சோலனாய்டு வால்வு → MHC2-XXS சிங்கிள் ஆக்டிங் NO கிரிப்பர்

செயல்பாடு மற்றும் பராமரிப்பு முன்னெச்சரிக்கைகள்

     -- AF தொடர் 5μm துல்லியமான காற்று வடிகட்டியை அப்ஸ்ட்ரீம் நிறுவவும்; பிவோட் கூட்டுக்குள் நுழையும் தூசி நெரிசலை ஏற்படுத்தும்.

     -- பொருத்துதல் நீட்டிப்பு நீளத்தைக் குறைத்தல்; நீண்ட பொருத்துதல்கள் கடுமையான பயனுள்ள விசைக் குறைப்பு மற்றும் பணிப்பகுதி நழுவுவதற்கான அபாயத்திற்கு வழிவகுக்கும்.

     -- விசித்திரமான கனமான சுமைகளைத் தவிர்க்கவும்; ஒருதலைப்பட்ச விசை பிவோட் ஊசிகளை அணிவதை துரிதப்படுத்துகிறது.

     -- உள்ளமைக்கப்பட்ட த்ரோட்டில் மூலம் தாடை வேகத்தை படிப்படியாக சரிசெய்யவும்; விரைவான அதிவேக தாக்கம் பணியிடங்களை சேதப்படுத்தும்.

     -- நிலையான முத்திரைகள் வலுவான அமிலம், காரம் மற்றும் கரிம கரைப்பான்களுக்கு எதிர்ப்புத் திறன் கொண்டவை அல்ல; ஃப்ளோரின் ரப்பர் சீல் அரிக்கும் சூழல்களுக்கு தனிப்பயனாக்கப்பட்ட பதிப்பு.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MHC2 பிவோட் ஆங்குலர் ஸ்விங் நியூமேடிக் கிரிப்பர், D/S செயல்பாட்டு முறைகள் மற்றும் உள்ளமைக்கப்பட்ட வேகத் த்ரோட்டில், குறுகிய ஆழமான நிலையங்களில் வெளி-பக்க மடக்குதல் கிளாம்பிங்கிற்கான கச்சிதமான குறைந்த சுயவிவரத்துடன் கூடிய ராக்கர் ரோட்டரி தாடை பொறிமுறையை ஏற்றுக்கொள்கிறது, M9BW காந்த சுவிட்சுகளுடன் இணக்கமானது. மற்றும் மினியேச்சர் ரோபோ ஆட்டோமேஷன் உபகரணங்கள்.
