பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

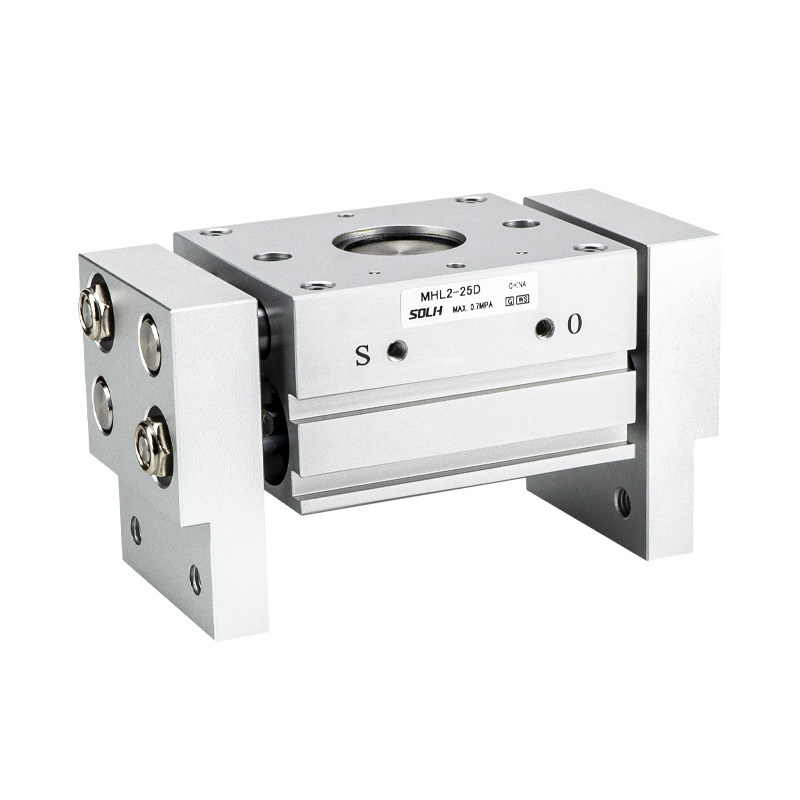

SOLH MHL2 தொடர் வைட்-ஸ்ட்ரோக் ரேக் & பினியன் சின்க்ரோனஸ் பேரலல் கிரிப்பர் ஆகும். முக்கிய நன்மைகள்: சக்திவாய்ந்த கிளாம்பிங் ஃபோர்ஸ், அல்ட்ரா-வைட் ஓப்பனிங் டிராவல், உயர் கட்டமைப்பு விறைப்பு மற்றும் பல்துறை மவுண்டிங் விருப்பங்கள். கனமான மற்றும் பெரிய பணிப்பகுதி போக்குவரத்து, பரந்த அளவிலான பகுதி பிடிப்பு மற்றும் அதிக-சுமை இணையான கிளாம்பிங் ஆகியவற்றிற்கு ஏற்றது. தானியங்கி ஏற்றுதல் / இறக்குதல், இயந்திர கருவி பொருத்துதல்கள் மற்றும் பேக்கேஜிங் இயந்திரங்களில் பரவலாக ஏற்றுக்கொள்ளப்பட்டது.
-- பரிமாற்றம்: ரேக் & பினியன் பொறிமுறையானது ஆஃப்செட் இல்லாமல் ஒத்திசைவான தாடை இயக்கத்தை உறுதி செய்கிறது; இரட்டை பிஸ்டன் தளவமைப்பு கச்சிதமான அவுட்லைனில் வலுவான கிளாம்பிங் சக்தியை வழங்குகிறது.
-- கட்டுமானம்: அலுமினியம் அலாய் பாடி, துருப்பிடிக்காத எஃகு தாடைகள், உள்ளமைக்கப்பட்ட காந்த வளையம். அனைத்து சுழலும் தண்டுகளும் எண்ணெய்-செறிவூட்டப்பட்ட பிசின் தாங்கு உருளைகள் மற்றும் ஒருங்கிணைந்த தூசி துடைப்பான் முத்திரைகள், நல்ல தூசி எதிர்ப்பு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை ஆகியவற்றைப் பயன்படுத்துகின்றன.
-- செயல்பாட்டு முறை: இரட்டை நடிப்பு (D) மட்டும், ஒற்றை நடிப்பு மாறுபாடு இல்லை. மென்மையான வேகக் கட்டுப்பாட்டிற்காக உள்ளமைக்கப்பட்ட அனுசரிப்பு த்ரோட்டில். நெகிழ்வான நிலையைக் கண்டறியும் தளவமைப்பிற்கான நான்கு காந்த சுவிட்ச் மவுண்டிங் ஸ்லாட்டுகள்.
-- ஸ்ட்ரோக் தேர்வு: ஒரு துளைக்கு 3 ஸ்டாண்டர்ட் ஸ்ட்ரோக்குகள்: D(குறுகிய) / D1(நடுத்தர) / D2(நீளம்), வெளிப்புற விட்டம் கிளாம்பிங் மற்றும் உள் விட்டம் பல்வேறு பணிப்பகுதி அகலங்களுக்கு இணக்கமானது.
-- நிலை துல்லியம்: மீண்டும் பொருத்துதல் துல்லியம் ± 0.1 மிமீ, அதிக சுமை நிலைமைகளின் கீழ் நிலையான கிளாம்பிங் செயல்திறன்.

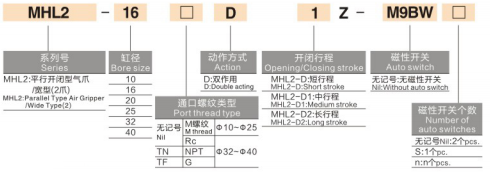

1. மாதிரி எடுத்துக்காட்டு: MHL2-32D2-TF-M9BW
|
பிரிவு |
குறியீடு |
விளக்கம் |
|
1 |
MHL2 |
தொடர்: பரந்த திறப்பு இணையான நியூமேடிக் கிரிப்பர் |
|
2 |
32 |
துளை அளவு: 10,16,20,25,32,40mm (சிறிய, நடுத்தர மற்றும் அதிக சுமைகளை உள்ளடக்கியது) |
|
3 |
D/D1/D2 |
ஸ்ட்ரோக் கிரேடுD = ஷார்ட் ஸ்ட்ரோக் டி 1 = மீடியம் ஸ்ட்ரோக் டி 2 = லாங் ஸ்ட்ரோக் |
|
4 |
TN/TF |
போர்ட் நூல் விவரக்குறிப்புTN = NPT நூல்; TF = G நூல் (ø32/40க்கான சிறப்பு)ø10~25 இயல்புநிலை M மெட்ரிக் நூல் |
|
5 |
-M9BW |
காந்த சுவிட்ச் மாதிரிM9B(NPN) / M9N(PNP) / M9PW=1m கேபிள் / L=3m / Z=5m |
|
6 |
விருப்ப பின்னொட்டு |
-X28: அனுசரிப்பு மூடிய அகலம்-X53: EPDM சீல்-X79: உணவு தர மசகு எண்ணெய் மற்றும் பிற தனிப்பயன் விருப்பங்கள் |
2. நிலையான ஒழுங்கு குறிப்பு
MHL2-40D2-TF-M9BL போர் 40, நீண்ட ஸ்ட்ரோக் D2, G நூல் போர்ட், உள்ளமைக்கப்பட்ட காந்தம், 3m கேபிள் கொண்ட M9B சுவிட்ச்.
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| தாடை கட்டமைப்பு |
2 தாடைகள், இணையான நேரியல் திறப்பு மற்றும் மூடுதல் |
| செயல்பாட்டு முறை |
இரட்டை நடிப்பு மட்டுமே |
| இயக்க அழுத்தம் |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (பரிந்துரைக்கப்பட்டது:0.5 MPa) |
| ஆதார அழுத்தம் |
1.0 MPa |
| சுற்றுப்புற வெப்பநிலை |
-10 ~ 60℃ (குழாய்களுக்குள் ஐசிங் இல்லை) |
| நிலை துல்லியத்தை மீண்டும் செய்யவும் |
± 0.1 மிமீ |
| அதிகபட்ச இயக்க அதிர்வெண் |
துளை மற்றும் பக்கவாதம் அதிகரிப்பதாக குறைக்கிறதுø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| ஏர் போர்ட் நூல் |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT விருப்பமானது) |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத செயல்பாடு; உணவு தர / உயர் வெப்பநிலை கிரீஸ் கோரிக்கையின் பேரில் கிடைக்கும் |
| காந்த சுவிட்ச் மவுண்ட் |
நான்கு மவுண்டிங் ஸ்லாட்டுகள், 1~2 காந்த சுவிட்சுகளை ஆதரிக்கிறது |
| பெருகிவரும் வழிகள் |
உடல் தட்டப்பட்ட துளைகள் / பக்க மவுண்ட் / அச்சு ஏற்றம் / துளை வழியாக, பல நோக்குநிலை இணக்கமானது |
|
துளை (மிமீ) |
குறிப்பு கிளாம்ப் தூரம் (மிமீ) |
கிளாம்பிங் ஃபோர்ஸ் (N) |
மாதிரி குறியீடு D/D1/D2 |
ஒற்றை பக்க பக்கவாதம் (மிமீ) |
மொத்த திறப்பு வரம்பு (மிமீ) |
நிகர எடை (கிராம்) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ குறிப்பு: குறிப்பு கிளாம்ப் தூரம்: ø10~25க்கு 40மிமீ; ø32~40க்கு 80மிமீ. தாடை நீட்டிப்பு அதிகரிக்கும் போது பயனுள்ள கிளாம்பிங் விசை குறைகிறது. சுமை சரிபார்ப்பின் போது பாதுகாப்பு காரணி ≥1.5 ஒதுக்கப்பட வேண்டும்.
-- கனமான குழாய்கள், தட்டுகள் மற்றும் மெட்டீரியல் தட்டுகள் போன்ற வலுவான கிளாம்பிங் ஃபோர்ஸ் மற்றும் வைட் ஓப்பனிங் ஸ்ட்ரோக் தேவைப்படும் கனமான / பெரிதாக்கப்பட்ட பணியிடங்கள்
-- நெகிழ்வான பல-திசை மவுண்டிங் தளவமைப்புடன், விலகல் இல்லாமல் ஒத்திசைவான இணை இயக்கத்தைக் கோரும் பயன்பாடுகள்
-- தூசி-பாதிப்பு கடுமையான வேலை நிலைமைகள் (இயந்திர கருவி ஏற்றுதல், வார்ப்பு பகுதி கையாளுதல்), நம்பகமான தூசி எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை தேவை
-- 3 ஸ்ட்ரோக் விருப்பங்கள் மூலம் பல பகுதி அளவுகளுடன் இணக்கமான வெளிப்புற விட்டம் கிளாம்பிங் மற்றும் உள் விட்டம் பிடிப்பு இரண்டும் தேவைப்படும் அமைப்புகள்
-- துளைத் தேர்வுக்கு முன் முதலில் சுமையைத் தீர்மானிக்கவும்: பணிப்பொருளின் எடை, தாடை நீட்டிப்பு நீளம் மற்றும் பாதுகாப்பு காரணி ≥1.5 ஆகியவற்றின் அடிப்படையில் தேவையான கிளாம்பிங் விசையைக் கணக்கிடவும், பின்னர் தொடர்புடைய துளை அளவைப் பொருத்தவும்.
-- பணிப்பகுதியின் அகலத்திற்கு ஏற்ப ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்: முன்னுரிமை வரிசை D(குறுகிய) → D1(நடுத்தரம்) → D2(நீளம்), தேவையற்ற அதிகப்படியான பக்கவாதத்தைத் தவிர்க்கவும்.
-- நிலை கண்டறிதல்: தாடை திறந்த/மூடப்பட்ட பின்னூட்டத்திற்கு D-M9□ தொடர் காந்த சுவிட்சுகள் (NPN/PNP/தொடர்பு அல்லாதவை) பொருத்தவும்; நான்கு மவுண்டிங் ஸ்லாட்டுகள் நெகிழ்வான அமைப்பை அனுமதிக்கின்றன.
-- மவுண்டிங் & போர்ட் உள்ளமைவு: ø10~25 தழுவல் M5×0.8; ø32~40 TN/TF/NPT நூலுடன் Rc1/8ஐத் தேர்ந்தெடுக்கவும். நிறுவல் மேற்பரப்பின் படி தட்டப்பட்ட / வழியாக / பக்க மவுண்ட் தளத்தைத் தேர்வு செய்யவும்.
-- தூசி பாதுகாப்பு மற்றும் பராமரிப்பு: நிலையான ஒருங்கிணைந்த தூசி ஸ்கிராப்பர். கனமான தூசி சூழல்களுக்கு -X85/-X86 தூசி-எதிர்ப்பு தனிப்பயன் பதிப்பைச் சேர்க்கவும்; தொடர்ந்து சுத்தம் தாங்கு உருளைகள் மற்றும் சீல் மோதிரங்கள்.
SOLH MHL2 ரேக் & பினியன் வைட்-ஸ்ட்ரோக் பேரலல் நியூமேடிக் கிரிப்பர் மூன்று ஸ்ட்ரோக் விருப்பங்களுடன் கனமான கிளாம்பிங் சக்தியை வழங்குகிறது, உள்ளமைக்கப்பட்ட தூசி-தடுப்பு அமைப்பு மற்றும் பல-திசை மவுண்டிங், வெளிப்புற மற்றும் உள் விட்டம் பிடிப்புடன் இணக்கமானது, இயந்திரக் கருவி ஏற்றுதல், தட்டு மற்றும் தானாகக் கையாளுதல் மற்றும் பேக்கேஜிங் கருவிகளுக்கு ஏற்ற ஹெவி-டூட்டி கிரிப்பர்.
