பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

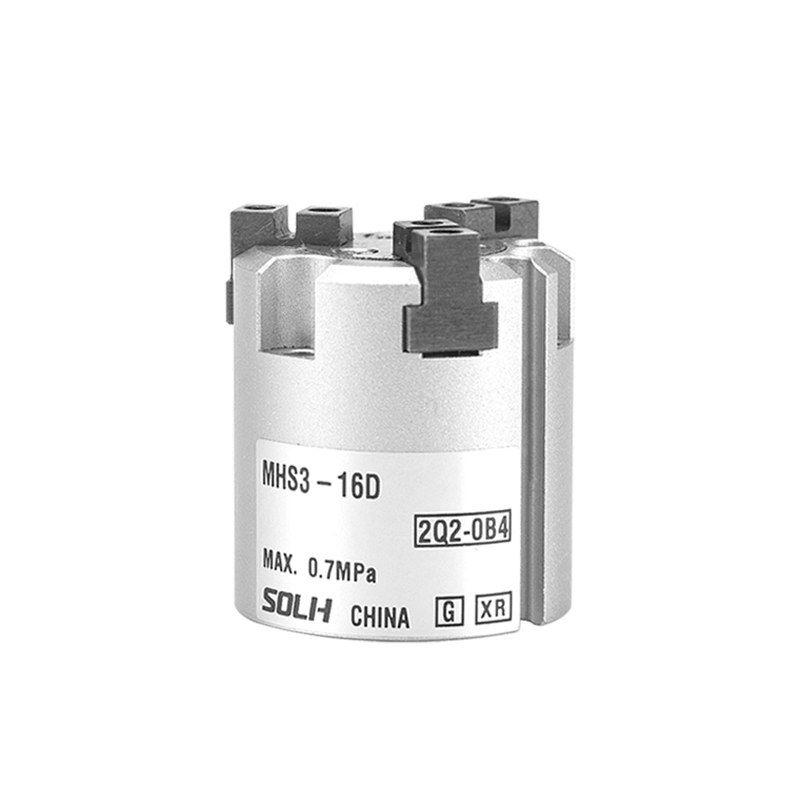

-- MHS3: 3-தாடை குவிந்த இணையான கிரிப்பர், வெட்ஜ் கேம் மூலம் இயக்கப்படுகிறது. அதி-உயர் கோஆக்சியலிட்டியுடன் கூடிய தண்டுகள், டிஸ்க்குகள் மற்றும் வட்டப் பணிப்பகுதிகளை இறுக்குவதற்காக வடிவமைக்கப்பட்டுள்ளது.

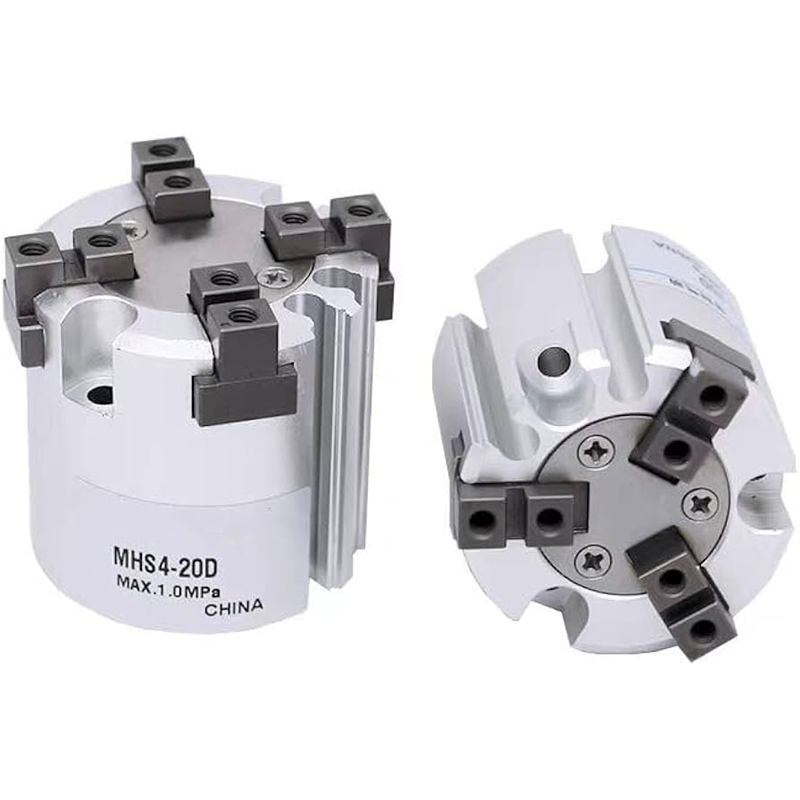

-- MHS4: சதுர, செவ்வக மற்றும் ஒழுங்கற்ற கூறுகளுக்கான 4-தாடை ஆர்த்தோகனல் இணையான கிரிப்பர், விலகல் மற்றும் சாய்வதைத் தடுக்க நிலையான கிளாம்பிங்.
-- டிரைவ் பயன்முறை: இரட்டை நடிப்பு (D) தரமாக; ஒற்றை நடிப்பு பொதுவாக மூடப்பட்டது / பொதுவாக திறந்த விருப்பமானது.
-- கட்டமைப்பு: வெட்ஜ் கேம் டிரான்ஸ்மிஷன், உள்ளமைக்கப்பட்ட காந்த வளையம், துளை வழியாக மத்திய ஹாலோ, அதிக விறைப்பு உடைகள்-எதிர்ப்பு கட்டுமானம், எண்ணெய் இல்லாத செயல்பாடு.
-- நிலை துல்லியம்: மீண்டும் பொருத்துதல் துல்லியம் ± 0.01 மிமீ, ஆஃப்செட் இல்லாமல் நிலையான மைய நிலைப்படுத்தல்.
1. வெட்ஜ் கேம் உயர் துல்லிய சுய-மையப்படுத்துதல்
-- அனைத்து தாடைகளும் ஒரே மாதிரியான மையப் புள்ளியை ஒத்திசைந்து திறந்து மூடுகின்றன; வட்டப் பகுதிகள் விசித்திரத்தன்மை இல்லாமல் தானியங்கி மையப்படுத்தலை உணர்கின்றன.
2. துளை வழியாக மத்திய வெற்று
-- காற்று குழாய்கள், ஃபைபர் ஆப்டிக்ஸ் அல்லது எஜெக்டர் பின்களின் வழித்தடத்தை அனுமதிக்கிறது; ஸ்லீவ் வொர்க்பீஸ்கள், தண்டு பாகங்கள் மற்றும் வகை வெற்று செயல்முறைகளுக்கு ஏற்றது.
3. கச்சிதமான குறைந்த சுயவிவர இலகுரக உடல்
-- சிறிய ஒட்டுமொத்த உயரம், ரோபோ எண்ட் எஃபெக்டரில் அடர்த்தியான நிறுவல் தளவமைப்புக்கு ஏற்றது.
4. பக்கவாட்டு சக்திக்கு வலுவான எதிர்ப்பு
-- பிரஸ்-ஃபிட்டிங், பிளக்கிங் செயல்பாடுகள் மற்றும் வெளிப்புற சுமை சக்தியுடன் இயந்திர கருவி ஏற்றுதல் ஆகியவற்றுக்கு ஏற்றது.
5. அனைத்து துளை அளவுகளுக்கும் உள்ளமைக்கப்பட்ட காந்த வளையம்
-- முழுமையாக திறந்த / முழுமையாக மூடிய நிலையைக் கண்டறிய M9B / M9BW தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது.
6. முழுமையான துளை வரம்பு: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 மிமீ

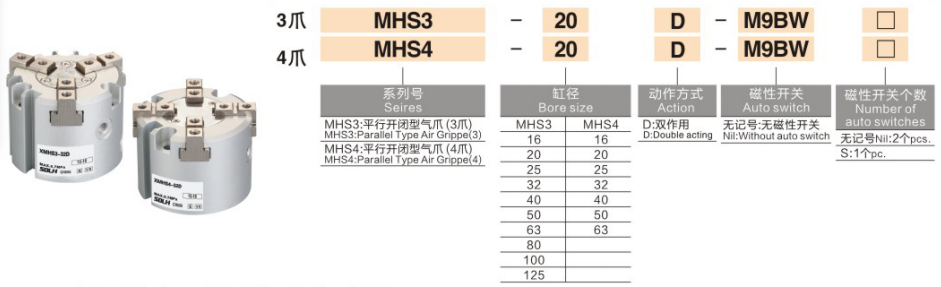

1. மாதிரி எடுத்துக்காட்டு: MHS3-32D-M9BW
|
பிரிவு |
குறியீடு |
வரையறை |
| MHS3 / MHS4 |
தொடர் குறியீடு |
MHS3 = 3-தாடை குவியப் பிடிப்பான் / MHS4 = 4-தாடை ஆர்த்தோகனல் கிரிப்பர் |
|
32 |
துளை அளவு |
கிடைக்கும்: φ16 ~ φ125mm |
| டி / சி / இ |
செயல்பாட்டு முறை |
டி = டபுள் ஆக்டிங் / சி = சிங்கிள் ஆக்டிங் பொதுவாக மூடப்படும் / ஈ = சிங்கிள் ஆக்டிங் பொதுவாக ஓபன் / -X84 பின்னொட்டு ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன் விவரக்குறிப்பு |
| M9BW |
காந்த சுவிட்ச் |
1 அல்லது 2 பிசிக்கள் பொருத்தப்பட்ட சுவிட்சுகளை ஆதரிக்கவும் |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- MHS3-25D: 3-தாடை, φ25, இரட்டை நடிப்பு, காந்த சுவிட்ச் இல்லாமல்
-- MHS4-40D-2M9B: 4-தாடை, φ40, இரட்டை நடிப்பு, இரட்டை M9B காந்த சுவிட்சுகள் பொருத்தப்பட்டுள்ளன
1. பொதுவான அளவுருக்கள்
-- இயக்க அழுத்தம் வரம்பு: 0.15 ~ 0.6 MPa
-- சுற்றுப்புற வெப்பநிலை: -10 ~ 60℃ (ஏர் பைப்பிங்கிற்குள் ஐசிங் இல்லை)
-- அதிகபட்ச இயக்க அதிர்வெண்: நிமிடத்திற்கு 120 சுழற்சிகள்
-- மீண்டும் நிலைப்படுத்தல் துல்லியம்: ±0.01 மிமீ
-- உயவு: எண்ணெய் இல்லாத வடிவமைப்பு, சுத்தமான உற்பத்தி சூழலுக்கு ஏற்றது
2. கிளாம்பிங் ஃபோர்ஸ் & சிங்கிள் சைட் ஸ்ட்ரோக் டேபிள்
| துளை (மிமீ) |
MHS3 வெளிப்புற விட்டம் இறுக்கும் படை (N) |
MHS4 கிளாம்பிங் ஃபோர்ஸ் (N) |
ஒற்றை தாடை பக்கவாதம் (மிமீ) |
| φ16 |
28 |
26 |
4 |
| φ20 |
47 |
44 |
4 |
| φ25 |
82 |
78 |
6 |
| φ32 |
130 |
124 |
8 |
| φ40 |
204 |
195 |
10 |
| φ50 |
335 |
320 |
12 |
| φ63 |
525 |
500 |
500 |
|
ஒப்பீட்டு பொருள் |
MHS3 3-தாடை குவிந்த கிரிப்பர் |
MHS4 4-தாடை ஆர்த்தோகனல் கிரிப்பர் |
| தாடை தளவமைப்பு |
3 தாடைகள் சமமாக விநியோகிக்கப்படுகின்றன |
ஆர்த்தோகனல் 4 தாடைகளை ஏற்பாடு செய்தது |
| உகந்த பணிப்பகுதி |
சிலிண்டர்கள், சுற்று பார்கள், மோதிரங்கள், வட்ட வட்டுகள் |
சதுரத் தொகுதிகள், தட்டையான தட்டுகள், செவ்வக & ஒழுங்கற்ற சுயவிவரங்கள், சட்டைகள் |
| மையப்படுத்துதல் செயல்திறன் |
அல்ட்ரா-ஹை கோஆக்சியலிட்டி, சுழற்சியின் போது ஆஃப்செட் இல்லை |
முழு மேற்பரப்பு தொடர்பு, தலைகீழாக மற்றும் சாய்வதை தடுக்கிறது |
| இறுக்கம் இறுக்கம் |
சுற்றளவு வைத்திருக்கும், சிறந்த முறுக்கு எதிர்ப்பு திறன் |
நான்கு பக்க கட்டுப்பாடு, பக்கவாட்டு விலகலுக்கு வலுவான எதிர்ப்பு |
| வழக்கமான பயன்பாடு |
மெஷின் டூல் சக்கிங், ஷாஃப்ட் & ஸ்லீவ் பொசிஷனிங், ரோட்டரி ஸ்டேஷன்கள் |
3C சதுர கூறுகள், PCB பலகைகள், சதுர ஜிக்ஸ், செவ்வக வேலைப்பாடுகள் |
1. மவுண்டிங் விருப்பங்கள்
-- இறுதி முகம் திருகுகள் + பக்க பொருத்துதல் ஊசிகள் வழியாக சரி செய்யப்பட்டது, ரோபோ EOAT நிறுவலுக்கான உலகளாவிய
-- துளை வழியாக சென்ட்ரல் எஜெக்டர் முள் வெளியேற்றத்தை செயல்படுத்துகிறது; உள் விரிவாக்கம் மற்றும் வெளிப்புற இறுக்கம் இரண்டையும் ஆதரிக்கிறது
2. வழக்கமான தொழில்துறை பயன்பாடுகள்
-- இயந்திரக் கருவி ஏற்றுதல் மற்றும் இறக்குதல்: பிடிப்பு தண்டு மற்றும் வட்டு வேலைப்பொருள்கள்
-- 3C எலக்ட்ரானிக்ஸ்: வட்ட முனையங்கள், சதுர சில்லுகள், சிறிய வன்பொருள் கையாளுதல்
-- பேக்கேஜிங் தொழில்: பாட்டில் உடல்கள், குழாய் மற்றும் உருளை பொருள் பொருத்துதல்
-- அசெம்பிளி & பிரஸ்-ஃபிட் செயல்முறைகள்: தாங்கி அழுத்துதல், ஷாஃப்ட் ஸ்லீவ் இன்செர்ஷன், கான்சென்ட்ரிக் அசெம்பிளி

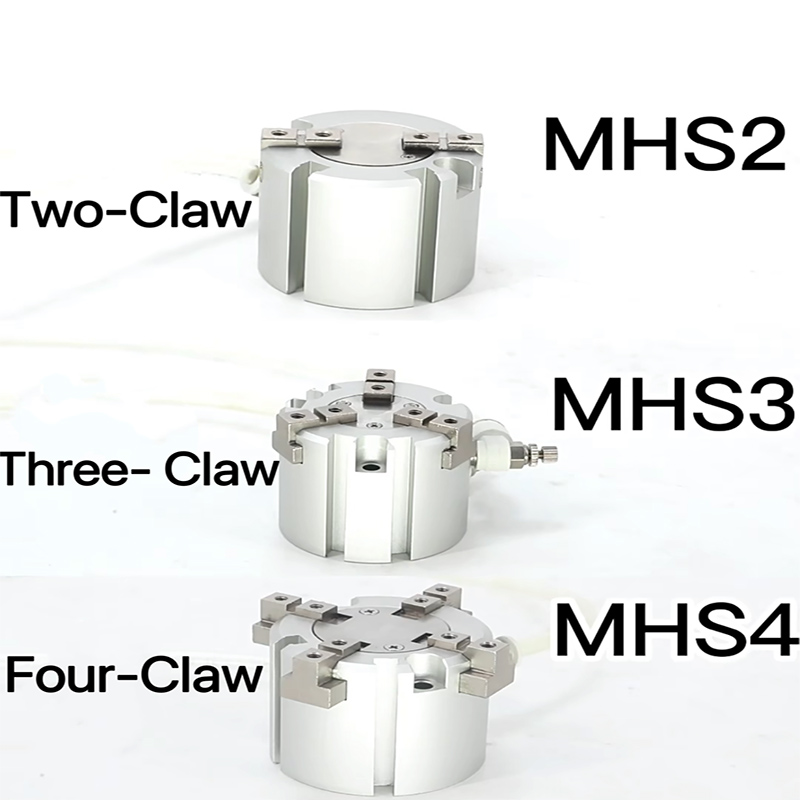

-- MHS2: 2 இணைத் தாடைகள் — தட்டையான தட்டுகள் மற்றும் பிளானர் வேலைப் பொருட்களுக்கு
-- MHS3: 3 செறிவான தாடைகள் — அனைத்து வட்டக் கூறுகளுக்கும் விருப்பமான தீர்வு
-- MHS4: 4 ஆர்த்தோகனல் தாடைகள் — சதுர மற்றும் செவ்வக பகுதிகளுக்கு விருப்பமான தீர்வு
-- MHSJ3: தூசி கவர் பொருத்தப்பட்ட — தூசி நிறைந்த கடுமையான பட்டறை சூழல்களுக்கு
-- MHSH3: துளை வழியாக நீட்டிக்கப்பட்ட வெற்று — தொடர்ச்சியான வகை செயலாக்கத்திற்காக அர்ப்பணிக்கப்பட்டது
SOLH MHS3 3-jaw மற்றும் MHS4 4-jaw wedge cam self-centering hollow pneumatic grippers ±0.01mm உயர்-துல்லியமான செறிவு நிலைப்படுத்தல் விருப்ப ஒற்றை/இரட்டை நடிப்பு உள்ளமைவு மற்றும் சென்ட்ரல் த்ரூ ஹோல், M9 தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது; வட்ட தண்டு/வட்டு பாகங்களுக்கான MHS3, சதுர மற்றும் செவ்வக பாகங்களுக்கு MHS4, இயந்திரக் கருவி ஏற்றுதல், 3C ஆட்டோமேஷன் மற்றும் துல்லியமான அழுத்த-பொருத்தமான சட்டசபை நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
