பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

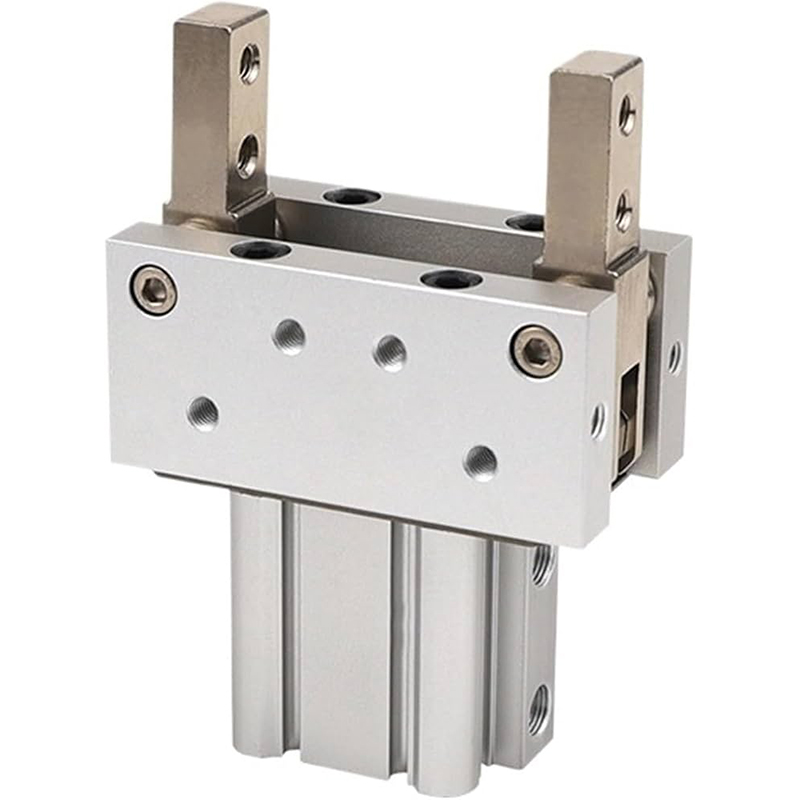

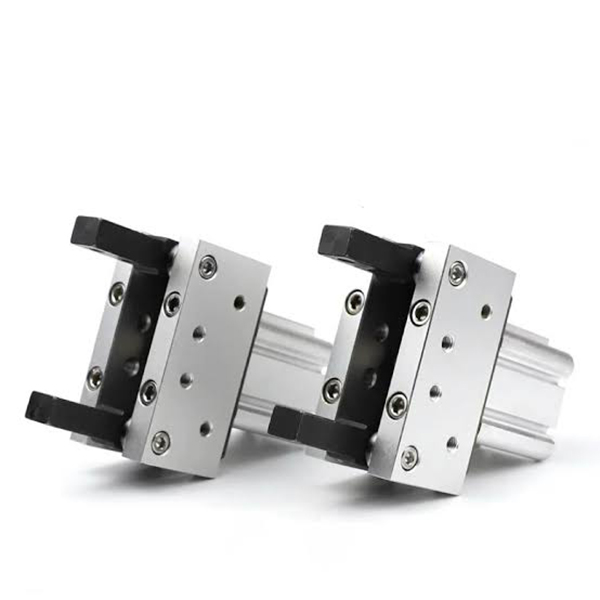

SOLH MHT2 தொடர் நிலைமாற்ற-கூட்டு இயக்கப்படும் 2-தாடை பிவோட் கோண கிரிப்பர். சிறந்த அம்சங்களில் டோகிள் செல்ஃப்-லாக்கிங் மெக்கானிசம், பவர்-ஆஃப் ஹோல்டிங் திறன், அல்ட்ரா-ஹை கிளாம்பிங் டார்க் மற்றும் அதிக கட்டமைப்பு விறைப்புத்தன்மை கொண்ட நான்கு பக்க சென்சார் நிறுவல் ஸ்லாட்டுகள் ஆகியவை அடங்கும்.
கடுமையான துளி எதிர்ப்பு பாதுகாப்புத் தேவைகளுடன் கனமான பணிக்கருவி இறுக்கம், போக்குவரத்து மற்றும் பொருத்துதல் ஆகியவற்றுக்கு உகந்ததாக உள்ளது; அதிக ஆபத்துள்ள தானியங்கு நிலையங்களுக்கு விருப்பமான கனரக கிரிப்பர்.
-- வேலை செய்யும் கோட்பாடு: சிலிண்டர் புஷ்-புல் மற்றும் டோகல் லிங்க் ஃபோர்ஸ்-அம்ப்ளிஃபைங் மெக்கானிசத்துடன் இணைந்தது. தாடைகள் மூடப்படும் போது, நிலைமாற்றம் இறந்த புள்ளி பூட்டுதல் நிலையை அடைகிறது. கிளாம்பிங் விசை 3~5 மடங்கு பெருக்கப்படுகிறது, மேலும் நம்பகமான பாதுகாப்பு சுய-பூட்டுதலுக்காக காற்று அழுத்தம் இழப்பு / காற்று கட்-ஆஃப் ஆகியவற்றின் போது ≥80% கிளாம்பிங் விசையை தொடர்ந்து பராமரிக்க முடியும்.
-- உடல் கட்டுமானம்: உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் கூடிய சதுர கடினமான அனோடைஸ் அலுமினிய வீடு. நான்கு மவுண்டிங் பள்ளங்கள் (மேல்/கீழ்/இடது/வலது) சென்சார் தளவமைப்பிற்கான டெட் ஆங்கிள்கள் இல்லாமல் M9B / A93 தொடர் காந்த சுவிட்சுகளை நேரடியாக இணைக்க அனுமதிக்கின்றன.
-- செயல்பாட்டு வகை: இரட்டை நடிப்பு (D நிலையான பதிப்பு / DZ மேம்படுத்தப்பட்ட இலகுரக பதிப்பு). மூடிய நிலையில் தாடைகள் பூட்டப்படுகின்றன; சிலிண்டர் உந்துதல் தாடைகளை திறக்கும் செயலுக்கு மீட்டமைக்கிறது.
-- பொருள் விவரக்குறிப்பு: கடின ஆக்சிஜனேற்றம் அலுமினிய உருளை, அதிக வலிமை கொண்ட அலாய் ஸ்டீல் தாடைகள், அணிய-எதிர்ப்பு இணைப்பு அசெம்பிளி. அதிக விறைப்பு, நீண்ட சேவை வாழ்க்கை மற்றும் பராமரிப்பு இல்லாத எண்ணெய் இல்லாத செயல்பாடு.
-- நெகிழ்வான மவுண்டிங்: பல தட்டப்பட்ட மவுண்டிங் துளைகள் அச்சு, நீளமான மற்றும் கிடைமட்ட நிறுவலை ஆதரிக்கின்றன, சிறிய வரையறுக்கப்பட்ட உபகரண தளவமைப்புக்கு ஏற்றது.

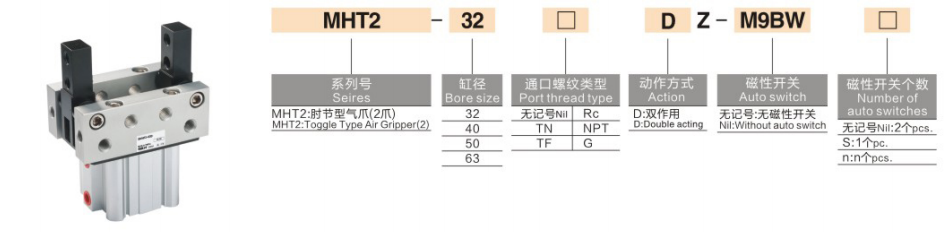

1. மாதிரி எடுத்துக்காட்டு: MHT2-50DZ-M9BW
|
பிரிவு |
குறியீடு |
வரையறை |
| MHT2 |
தொடர் குறியீடு |
கூட்டு சுய-பூட்டுதல் கோண கிரிப்பரை மாற்றவும் |
|
50 |
துளை அளவு (மிமீ) |
32 / 40 / 50 / 63 |
| D / DZ |
பதிப்பு |
D = நிலையான இரட்டை நடிப்பு / DZ = மேம்படுத்தப்பட்ட இலகுரக மாறுபாடு / நான்கு பக்க சென்சார் ஸ்லாட்டுகள் |
| -M9BW |
காந்த சுவிட்ச் விருப்பம் |
விருப்பமான, உள்ளமைக்கப்பட்ட காந்த வளையம் தயார் |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- MHT2-32D: போர் 32, சுவிட்ச் இல்லாமல் இரட்டை நடிப்பு நிலையான அடிப்படை மாதிரி
-- MHT2-63DZ-M9B: போர் 63, மேம்படுத்தப்பட்ட இலகுரக DZ வகை, நான்கு பக்க சென்சார் ஸ்லாட்டுகள், M9B காந்த சுவிட்ச் பொருத்தப்பட்டது
|
அளவுரு உருப்படி |
MHT2-32 |
MHT2-40 |
MHT2-50 |
MHT2-63 |
| துளை (மிமீ) |
32 |
40 |
50 |
63 |
| கிளாம்பிங் முறுக்கு (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| தாடை ஸ்விங் வீச்சு |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| இயக்க அழுத்தம் (MPa) |
0.1 ~ 0.6 (பரிந்துரைக்கப்பட்டது:0.4~0.5) |
|
|
|
| சுற்றுப்புற வெப்பநிலை |
-10 ~ +60℃ (காந்த சுவிட்சுகள் பொருத்தப்பட்டிருக்கும் போது 0~+60℃) |
|
|
|
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத சுய மசகு எண்ணெய் |
|
|
|
| நிகர எடை (கிராம்) |
640 |
1070 |
1900 |
3200 |
| ஏர் போர்ட் நூல் |
Rc1/8 |
Rc1/4 |
Rc3/8 |
Rc3/8 |
1. சக்திவாய்ந்த சுய-பூட்டுதல் எதிர்ப்பு சொட்டு செயல்திறன்
-- டெட்-பாயிண்ட் லாக்கிங் டிசைனை நிலைமாற்று, காற்று வழங்கல் கட்-ஆஃப் அல்லது அழுத்தம் இழப்புக்குப் பிறகு ≥80% கிளாம்பிங் சக்தியைத் தக்க வைத்துக் கொள்கிறது. உயர்-பாதுகாப்பு தானியங்கு உற்பத்திக் கோடுகளுக்கான பணிப்பகுதி விழும் அபாயத்தை திறம்பட நீக்குகிறது.
2. ஹெவி-டூட்டி பணிகளுக்கான அல்ட்ரா-ஹை கிளாம்பிங் டார்க்
-- φ63 மாடலுக்கு அதிகபட்ச முறுக்குவிசை 106N·m அடையும், 5~50kg கனமான வேலைக்கருவிகளைப் பிடிக்கும் திறன் கொண்டது, சமமான துளை அளவு கொண்ட இணையான கிரிப்பர்களை விட அதிகமாக உள்ளது.
3. 360° நெகிழ்வான சென்சார் தளவமைப்பு
-- பிரதான பகுதியில் ஒருங்கிணைந்த வழிகாட்டி ரயில் இல்லை; காந்த சுவிட்சுகள் அனைத்து திசை நிலை கண்டறிதல் உணர நான்கு பரப்புகளில் ஏற்றப்பட்ட, குறுகிய நிறுவல் துவாரங்கள் சரியான.
4. அதிக விறைப்பு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை
-- அலாய் ஸ்டீல் தாடைகள் மற்றும் உடைகள்-எதிர்ப்பு இணைப்புகள் 5 மில்லியனுக்கும் அதிகமான நிலையான சுழற்சிகளை ஆதரிக்கின்றன, அதிக அதிர்வெண் கொண்ட கனமான சுமை தொடர்ச்சியான செயல்பாட்டிற்கு ஏற்றது.
1. மவுண்டிங் படிவங்கள்
-- அச்சு மவுண்டிங்: அசெம்பிளி லைன் மெட்டீரியல் டிரான்ஸ்ஃபருக்கான கிடைமட்ட புஷ் & புல்
-- நீளமான செங்குத்து மவுண்டிங்: மேல் மற்றும் கீழ் ஏற்றுதல்/ இறக்குதல் நிலையங்கள்
-- பக்கவாட்டு பக்க மவுண்டிங்: வரையறுக்கப்பட்ட-விண்வெளி நிலையங்களுக்கான பக்க இறுக்கம்
2. வழக்கமான தொழில்துறை பயன்பாடுகள்
-- வாகன பாகங்கள்: கிரிப்பிங் என்ஜின் ஹவுசிங்ஸ், கியர்பாக்ஸ் கவர்கள், வீல் ஹப்ஸ்
-- இயந்திர கருவி ஆட்டோமேஷன்: ஹெவி காஸ்டிங், போலி பாகங்கள் மற்றும் அச்சு கையாளுதல்
-- தளவாடங்கள் அனுப்புதல்: உலோகத் தட்டுகள், பெட்டிகள் மற்றும் பீப்பாய் பொருள் போக்குவரத்து
-- பாதுகாப்பு நிலைப்படுத்தல் நிலையங்கள்: மேல்நிலை சொட்டு எதிர்ப்பு நிலையங்கள், அழுத்தும் கருவிகளுக்கான பாதுகாப்பு கிளாம்பிங் சாதனங்கள்
|
ஒப்பீட்டு பொருள் |
MHT2 செல்ஃப்-லாக்கிங் கிரிப்பர் |
MHZL2 லாங் ஸ்ட்ரோக் பேரலல் கிரிப்பர் |
MHL2 வைட் ஓப்பனிங் பேரலல் கிரிப்பர் |
| முக்கிய வலிமை |
பவர்-ஆஃப் ஹோல்டிங், அதிக சுமைக்கான அதி-உயர் முறுக்கு |
அதிக வேகம், அதிக துல்லியம், லேசான சுமை |
பரந்த திறப்பு பக்கவாதம், நடுத்தர சுமை திறன் |
| கிளாம்பிங் ஃபோர்ஸ் சோர்ஸ் |
இயந்திர பூட்டுடன் இணைப்பு சக்தி பெருக்கத்தை நிலைமாற்று |
நேரடி சிலிண்டர் உந்துதல் |
நேரடி சிலிண்டர் உந்துதல் |
| சக்தி இழப்பு தக்கவைப்பு |
✅ நீண்ட கால இறுக்கம் பராமரிக்கப்படுகிறது |
❌ காற்றழுத்தம் இல்லாமல் உடனடியாக வெளியிடவும் |
❌ காற்றழுத்தம் இல்லாமல் உடனடியாக வெளியிடவும் |
| துளை வரம்பு |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| பொருத்தமான சுமை |
5 ~ 50 கிலோ எடையுள்ள வேலைக்கருவி |
0.5 ~ 5 கிலோ ஒளி சுமை |
1 ~ 10 கிலோ நடுத்தர சுமை |
| செலவு நிலை |
மீடியம்-ஹை (ஹெவி-டூட்டி அர்ப்பணிக்கப்பட்ட) |
குறைந்த (பொது நோக்கம்) |
நடுத்தர (நீண்ட ஸ்ட்ரோக் மாறுபாடு) |
| சிறந்த காட்சி |
கனமான பாகங்கள், உயர் பாதுகாப்பு எதிர்ப்பு சொட்டு தேவை |
இலகுரக, அதிக அதிர்வெண் சைக்கிள் ஓட்டுதல் |
நடுத்தர பாகங்களுக்கு பெரிய திறப்பு தேவை |
1. பணிப்பகுதி வெகுஜன அடிப்படையில் துளை தேர்வு
-- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. குறைந்தபட்சம் 30% சுமை பாதுகாப்பு விளிம்பை முன்பதிவு செய்யவும்.
2. ஸ்விங் கோண சரிபார்ப்பு
-- அதிகபட்ச திறப்பு கோணம்: MHT2-32 28° வரை, MHT2-63 வரம்பு 23°. இலக்கு பணிப்பகுதி பரிமாணத்திற்கான போதுமான அனுமதியை உறுதிப்படுத்தவும்.
3. கட்டமைப்பு பொருத்தம்
-- நிலை பின்னூட்டத் தேவை: நான்கு பக்க சென்சார் மவுண்டிங்கிற்கு DZ இலகுரக பதிப்பு + M9B காந்த சுவிட்சைத் தேர்வு செய்யவும்
-- உயர் பாதுகாப்பு மேல்நிலை கையாளுதல்: அதன் தனித்துவமான பவர்-ஆஃப் சுய-பூட்டுதல் அம்சத்திற்காக MHT2 க்கு முன்னுரிமை கொடுங்கள்
SOLH MHT2 டோக்கிள் ஜாயிண்ட் செல்ஃப்-லாக்கிங் நியூமேடிக் கிரிப்பர், பவர்-ஆஃப் ஆன்டி-ட்ராப் கிளாம்பிங் திறன், நான்கு-பக்க காந்த சுவிட்ச் மவுண்டிங் மற்றும் உயர் அலாய் விறைப்புத்தன்மையுடன் டெட்-பாயின்ட் இணைப்பு சக்தி பெருக்க அமைப்பை ஏற்றுக்கொள்கிறது, D / DZ வகைகளில் கிடைக்கிறது, வாகன பாகங்கள், ஹெவி-லோடிங் மெஷினுக்கான சிறந்த ஹெவி-டூட்டி பாதுகாப்பு கிரிப்பர்.
