MK தொடர் ரோட்டரி கிளாம்ப் சிலிண்டர்

SOLH MK (பொதுவாக MKB என்று அழைக்கப்படுகிறது) என்பது 90° சுழற்சி மற்றும் நேரியல் கீழ்நோக்கி கிளாம்பிங் ஆகியவற்றை ஒருங்கிணைக்கும் ஒரு ஒருங்கிணைந்த நியூமேடிக் சிலிண்டர் ஆகும், இது முக்கிய MKB தொடர்களுடன் மாற்றக்கூடியது. துளை அளவுகள் φ12~φ63 மற்றும் கிளாம்பிங் ஸ்ட்ரோக்குகள் 5 மிமீ முதல் 50 மிமீ வரை இருக்கும். வழக்கமான MK2 மாடல்களுடன் ஒப்பிடும்போது அதன் ஒட்டுமொத்த நீளம் 3~10 மிமீ சுருக்கப்பட்டது. அனுமதிக்கக்கூடிய நிலைம முறுக்கு, அதிவேகப் பிணைப்பைச் சமாளிக்க மூன்று மடங்கு மேம்படுத்தப்பட்டது, மேலும் φ63 போரின் அதிகபட்ச கிளாம்பிங் விசையானது 0.5 MPa இன் கீழ் 12.4 kN ஐ அடைகிறது. வேலை சுழற்சி: மேல்நோக்கி பின்வாங்கவும் → 90° இடது/வலது சுழற்சி → இறுக்குவதற்கு நீட்டவும்; வெளியீடு தலைகீழ் வரிசையைப் பின்பற்றுகிறது. சகிப்புத்தன்மை ±5° உடன் நிலையான 90° சுழற்சி கோணம் நிலையான திரும்பத் திரும்ப நிலைப்படுத்தலை உறுதி செய்கிறது. φ20 மற்றும் φ25 துளைகள் தவிர, 2-பக்க சென்சார் மவுண்டிங் மட்டும், மற்ற அளவுகள் குறுக்கீடு இல்லாமல் நேர்த்தியாக வயரிங் செய்ய 4-திசை காந்த சுவிட்ச் நிறுவலை ஆதரிக்கின்றன. துளைகள் மற்றும் இரட்டை முனை திரிக்கப்பட்ட துளைகள் மூலம் நேரடியாக ஏற்றுதல் மற்றும் விளிம்பு நிறுவலை செயல்படுத்துகிறது. இரட்டை பக்க ரப்பர் தாங்கல்கள் தாக்கம், அதிர்வு மற்றும் சத்தத்தை குறைக்கின்றன; எண்ணெய் இல்லாத வடிவமைப்பு சுத்தமான மற்றும் தூசி இல்லாத பணிச்சூழலை திருப்திப்படுத்துகிறது. உள்ளமைக்கப்பட்ட காந்த வளையங்கள், கிளாம்ப்/வெளியீட்டு நிலையை கண்காணிக்க பொசிஷன் சென்சார்களுடன் வேலை செய்கின்றன; கடிகார திசையில் RZ மற்றும் எதிரெதிர் திசையில் LZ சுழற்சி திசைகள் விருப்பமானவை. இது இயந்திர கருவி பொருத்துதல்கள், வெல்டிங் பொசிஷனிங், ஸ்டாம்பிங் ஃபிக்சிங், துல்லியமான 3C பாகங்கள், குறைக்கடத்தி ட்ரே கிளாம்பிங் மற்றும் ஃபிக்ஸ்சர் ஃபிளிப்பிங் லிமிட்டிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. இது இயந்திர வடிவமைப்பை எளிதாக்குகிறது மற்றும் சுழலும் மற்றும் கிளாம்பிங் செயல்பாடுகளை ஒருங்கிணைப்பதன் மூலம் நிறுவல் இடத்தை சேமிக்கிறது. கிளாம்பிங் ஃபோர்ஸ் ≥ உண்மையான சுமை × 1.5 பாதுகாப்பு காரணியுடன் துளை அளவைத் தேர்ந்தெடுத்து, இயந்திர மோதலைத் தவிர்க்க 3~5 மிமீ ஸ்ட்ரோக் மார்ஜினை ஒதுக்கவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

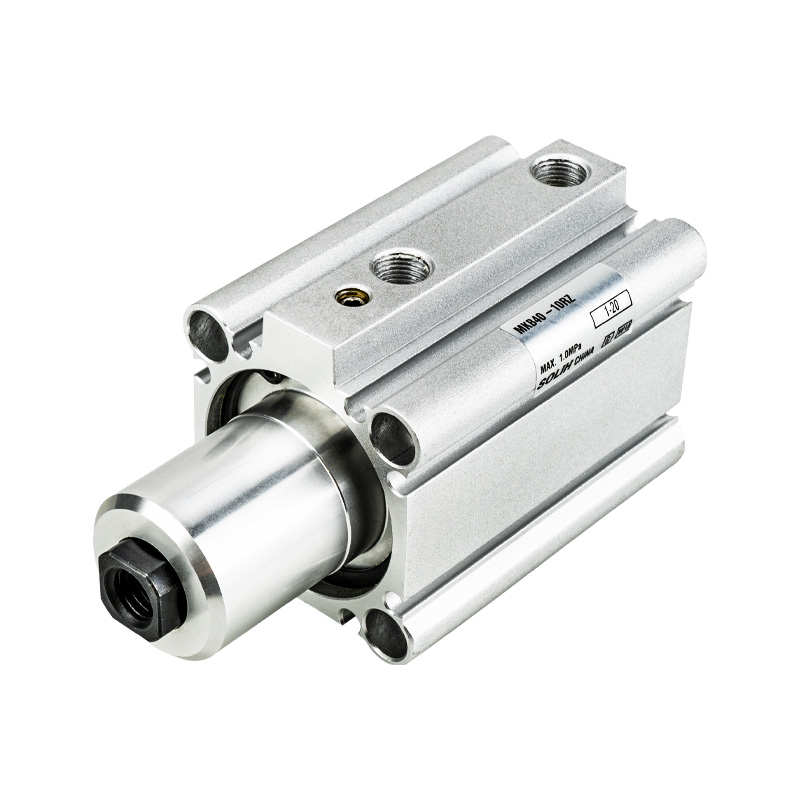

MK தொடர் ரோட்டரி கிளாம்ப் சிலிண்டர் | 90° சுழற்சி மற்றும் நேரியல் கிளாம்ப் 2-இன்-1 நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

SOLH MK தொடர் 90° சுழற்சி மற்றும் நேரியல் கிளாம்பிங் இயக்கத்தை ஒருங்கிணைக்கும் நிலையான 2-இன்-1 ரோட்டரி கிளாம்ப் சிலிண்டர் ஆகும். இது 5 மிமீ முதல் 50 மிமீ வரையிலான நிலையான கிளாம்பிங் ஸ்ட்ரோக்குகளுடன் φ12 மிமீ முதல் φ63 மிமீ வரையிலான துளை அளவுகளை உள்ளடக்கியது. அல்ட்ரா-காம்பாக்ட் நிறுவல், 3 முறை மேம்படுத்தப்பட்ட அனுமதிக்கக்கூடிய நிலைம முறுக்கு, 4-பக்க காந்த சுவிட்ச் மவுண்டிங் மற்றும் விருப்பமான இடது/வலது சுழற்சி ஆகியவற்றைக் கொண்டுள்ளது, இந்த சிலிண்டர் பணிப்பகுதியை நிலைநிறுத்துவதற்கும், கிளாம்பிங் மற்றும் ஃபிக்சிங் செய்வதற்கும், நிலையான தானியங்கி அமைப்புகளுக்கு ஒரு முக்கிய நியூமேடிக் பாகமாகச் செயல்படும் இடம்-கட்டுப்படுத்தப்பட்ட தானியங்கி நிலையங்களுக்கு ஏற்றது.

1. கூட்டு சுழற்சி மற்றும் கிளாம்பிங் மோஷன்

• வேலை வரிசை: பின்வாங்கவும் → 90° இடது/வலது சுழற்சி → இறுக்குவதற்கு நீட்டவும்; தலைகீழ் வரிசை: கிளாம்பை வெளியிட பின்வாங்கவும் → தலைகீழ் 90° சுழற்சி → மீட்டமைக்க நீட்டிக்கவும்.

• உயர் துல்லியமான நிலைப்பாடு: ±5° சகிப்புத்தன்மையுடன் நிலையான 90° சுழற்சிக் கோணம், சிறந்த சுழற்சி எதிர்ப்பு செயல்திறன் மற்றும் நம்பகமான திரும்பத் திரும்ப பொருத்துதல் துல்லியம் ஆகியவற்றை வழங்குகிறது.

2. உயர் சுமை திறன் மேம்படுத்தப்பட்டது

• 3X அதிக மந்தநிலை முறுக்கு: புதிய மேம்படுத்தப்பட்ட MK தொடர் அனுமதிக்கக்கூடிய நிலைம முறுக்குவிசையை மும்மடங்கு செய்கிறது, பாரம்பரிய MK2 தொடரின் அதிக-சுமை செயல்திறனுடன் பொருந்துகிறது, அதிவேக செயல்பாடு மற்றும் பெரிய செயலற்ற பணிப்பகுதியை இறுக்கும் காட்சிகளுக்கு ஏற்றவாறு மாற்றியமைக்கிறது.

• சக்திவாய்ந்த கிளாம்பிங் படை: அதிகபட்ச φ63 துளை மாதிரியானது 0.5MPa இல் 12.4kN வரை வலுவான கிளாம்பிங் விசையை வழங்குகிறது, இது கனரக பயன்பாடுகளுக்கு நிலையான மற்றும் உறுதியான கிளாம்பிங்கை உறுதி செய்கிறது.

3. கச்சிதமான உடல் & நெகிழ்வான பல திசை நிறுவல்

• மெல்லிய மற்றும் சுருக்கப்பட்ட அமைப்பு: வழக்கமான MK2 சிலிண்டர்களை விட ஒட்டுமொத்த நீளம் 3~10mm சிறியதாக இருக்கும் அல்ட்ரா-மெல்லிய உடல் வடிவமைப்பு, குறுகிய மற்றும் சிறிய உபகரண தளவமைப்புகளுக்கு இடப் பயன்பாட்டை பெரிதும் மேம்படுத்துகிறது.

• பல பக்க சுவிட்ச் மவுண்டிங்: 4-பக்க காந்த சுவிட்ச் நிறுவலை ஆதரிக்கிறது (2-பக்கத்திற்கு மட்டும் φ20/φ25). உட்பொதிக்கப்பட்ட சுவிட்ச் வடிவமைப்பு வெளிப்புற வெளிப்பாடு மற்றும் குறுக்கீட்டைத் தவிர்க்கிறது, நெகிழ்வான மற்றும் நேர்த்தியான சுற்று அமைப்பை செயல்படுத்துகிறது.

• யுனிவர்சல் மவுண்டிங் முறை: துளைகள் மற்றும் இரட்டை முனை திரிக்கப்பட்ட துளைகள் மூலம் பொருத்தப்பட்ட, பல்வேறு சட்டசபை தேவைகளை பூர்த்தி செய்ய நேரடி நிலையான மவுண்டிங் மற்றும் ஃபிளேன்ஜ் மவுண்டிங்குடன் இணக்கமானது.

4. நம்பகமான & நீடித்த செயல்திறன்

• நிலையான தாங்கல்: இருதரப்பு ரப்பர் பஃபர்கள் கொண்ட இரட்டை-செயல்பாட்டு அமைப்பு நீண்ட கால நிலையான சுழற்சி இயக்கத்திற்கான இயக்க தாக்கம், அதிர்வு மற்றும் இயங்கும் சத்தத்தை திறம்பட குறைக்கிறது.

• எண்ணெய் இல்லாத செயல்பாடு: தூசி இல்லாத மற்றும் சுத்தமான பணிச்சூழலுக்கு ஏற்ற தொழில்முறை எண்ணெய்-இலவச லூப்ரிகேஷன் வடிவமைப்பை ஏற்றுக்கொள்கிறது.

• நிலையான காந்த கட்டமைப்பு: காந்த சுவிட்சுகளுக்கான ஒதுக்கப்பட்ட மவுண்டிங் பள்ளங்களுடன் உள்ளமைக்கப்பட்ட காந்த வளையம், பக்கவாதம் நிலையைக் கண்டறிவதற்கு வசதியானது.

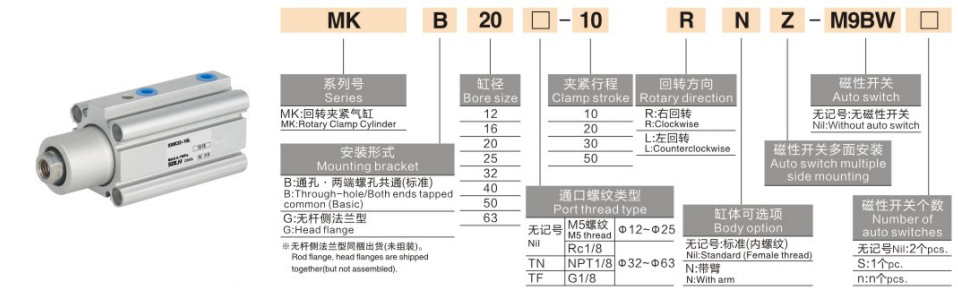

முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

1.வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: MKB20-10RZ, MKB40-20LZ-M9BW

குறியீடு பிரிவு	வரையறை
எம்.கே.பி	தொடர் குறியீடு: நிலையான ரோட்டரி கிளாம்ப் சிலிண்டர்
20/40	துளை அளவு: φ12/16/20/25/32/40/50/63 மிமீ
10/20	கிளாம்பிங் ஸ்ட்ரோக்: 5/10/15/20/25/30/40/50 மிமீ
RZ / LZ	சுழற்சி திசை: RZ = வலது கை (வலதுபுறம்); LZ = இடது கை (எதிர் கடிகார திசையில்)
M9BW	காந்த ஸ்விட்ச் மாடல் (விரும்பினால்: D-M9BW, D-A93, முதலியன)

2.ஸ்டாண்டர்ட் ஆர்டர் எடுத்துக்காட்டுகள்

• நிலையான வலது சுழற்சி: MKB25-15RZ (φ25 துளை, 15 மிமீ ஸ்ட்ரோக், கடிகார திசையில் சுழற்சி, சுவிட்ச் இல்லை)

• இரட்டை சுவிட்சுகளுடன் இடது சுழற்சி: MKB32-20LZ-2S (φ32 துளை, 20 மிமீ ஸ்ட்ரோக், எதிரெதிர் திசையில் சுழற்சி, இரட்டை நிலை சுவிட்சுகள்)

• பெரிய துளை ஹெவி-டூட்டி வகை: MKB63-50RZ (φ63 துளை, 50 மிமீ அதிகபட்ச பக்கவாதம், அதிக சுமை பிடிப்பிற்கான வலது சுழற்சி)

பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

1. அடிப்படை விவரக்குறிப்புகள்

• செயல்பாட்டு முறை: இரட்டை-செயல்படும் கலவை இயக்கம் (90° சுழற்சி + நேரியல் இறுக்கம்)

• வேலை அழுத்த வரம்பு: 0.1 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

• சுற்றுப்புற வெப்பநிலை: -10℃~70℃ (உறைபனி அல்லாதது); -10℃~60℃ காந்த சுவிட்சுகள் நிறுவப்பட்டுள்ளன

• பிஸ்டன் இயக்க வேகம்: 50~200மிமீ/வி

• தாங்கல் முறை: இருதரப்பு ரப்பர் தாங்கல்

• உயவு முறை: எண்ணெய் இல்லாத செயல்பாடு (உயவு தேவையில்லை)

2. கிளாம்பிங் ஃபோர்ஸ் டேட்டா (அலகு: kN @0.5MPa)

துளை அளவு (மிமீ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
கிளாம்பிங் ஃபோர்ஸ் (kN)	0.57	1.01	1.57	2.45	4.02	6.28	9.81	12.40

3. அனுமதிக்கக்கூடிய மந்தநிலை முறுக்கு (அலகு: kg·m²)

துளை அளவு (மிமீ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
மந்தநிலை முறுக்கு (kg·m²)	0.001	0.003	0.01	0.02	0.05	0.1	0.2	0.4

4. தயாரிப்பு எடை (அலகு: கிலோ @20 மிமீ ஸ்ட்ரோக்)

துளை அளவு (மிமீ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
எடை (கிலோ)	0.35	0.55	0.9	1.4	2.2	3.5	5.8	9.5

வழக்கமான பயன்பாட்டுக் காட்சிகள்

• வொர்க்பீஸ் பொசிஷனிங் & கிளாம்பிங்: இயந்திர கருவி பொருத்துதல்கள், வெல்டிங் பொருத்துதல், ஸ்டாம்பிங் ஃபிக்சிங் மற்றும் அசெம்பிளி ஸ்டேஷன் கிளாம்பிங் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது. ஒருங்கிணைந்த 2-இன்-1 சுழற்சி மற்றும் கிளாம்பிங் வடிவமைப்பு இயந்திர கட்டமைப்பை எளிதாக்குகிறது மற்றும் நிறுவல் இடத்தை சேமிக்கிறது.

• எலக்ட்ரானிக் & துல்லியமான கூறுகளை சரிசெய்தல்: எண்ணெய் இல்லாத மற்றும் குறைந்த தூசி பண்புகள் செமிகண்டக்டர் ட்ரே கிளாம்பிங், ஃபோன் ஷெல் பொசிஷனிங் மற்றும் மைக்ரோ பிரசிஷன் பார்ட் ஃபிக்சிங், உயர் தூய்மை மற்றும் உயர் துல்லியத் தேவைகளைப் பூர்த்தி செய்தல் ஆகியவற்றுக்கு மிகவும் பொருத்தமானது.

• தானியங்கி பரிமாற்ற வரம்பு: ரோட்டரி டேபிள் வரம்புக்கு ஏற்றது, ஃபிளிப்பிங் மெக்கானிசம் பொசிஷனிங் மற்றும் ஷார்ட் ஸ்ட்ரோக் ரோட்டரி கிளாம்பிங் ஸ்டேஷன்கள், நிலையான மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய கலவை இயக்க செயல்திறனை வழங்குகிறது.

• ஹெவி-டூட்டி ஃபிக்சிங் நிலையங்கள்: அதிக கிளாம்பிங் ஃபோர்ஸ் மற்றும் சிறந்த ஆண்டி-டிஃப்லெக்ஷன் திறனுடன் பொருத்தப்பட்டிருக்கும், இது கனமான பணிக்கருவி இறுக்கம், அச்சு நிர்ணயம் மற்றும் பெரிய-சுமை துல்லியமான நிலைப்படுத்தல் காட்சிகளுக்குப் பொருந்தும்.

3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை அளவு தேர்வு: உண்மையான கிளாம்பிங் சுமைக்கு ஏற்ப துளை அளவைத் தேர்ந்தெடுக்கவும். கோட்பாட்டு கிளாம்பிங் விசையை உறுதி செய்யவும் ≥ உண்மையான சுமை × 1.5 பாதுகாப்பு காரணி; கனரக வேலை நிலைமைகளுக்கு φ40 அல்லது பெரிய துளைகளுக்கு முன்னுரிமை கொடுங்கள்.

2. பக்கவாதம் தேர்வு: நிலையான கிளாம்பிங் ஸ்ட்ரோக் 5 மிமீ முதல் 50 மிமீ வரை இருக்கும். உண்மையான ஒர்க்பீஸ் உயரத்தின் அடிப்படையில் ஸ்ட்ரோக்கைத் தேர்ந்தெடுத்து, இயந்திர குறுக்கீட்டைத் தவிர்க்க 3~5 மிமீ விளிம்பை ஒதுக்குங்கள்.

3. கட்டமைப்பு தேர்வு

￮ சுழற்சி திசை: ஆன்-சைட் ஸ்டேஷன் தளவமைப்புக்கு பொருந்த RZ (வலதுபுறம் வலப்புற சுழற்சி) அல்லது LZ (எதிர் கடிகார திசையில் இடது சுழற்சி) என்பதைத் தேர்ந்தெடுக்கவும்.

￮ நிலை கண்டறிதல்: 2S டூயல் ஸ்விட்ச் உள்ளமைவைத் தேர்ந்தெடுத்து, க்ளாம்பிங் மற்றும் ரிலீஸ் ஸ்டேட்டிற்கான இரட்டை நிலை சமிக்ஞைகளைப் பெறவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH MK தொடரின் நிலையான ரோட்டரி கிளாம்ப் சிலிண்டர் 90° சுழற்சி மற்றும் நேரியல் கிளாம்பிங் செயல்பாடுகளை ஒருங்கிணைக்கிறது, இதில் 3 முறை மேம்படுத்தப்பட்ட நிலைம முறுக்கு, அல்ட்ரா-காம்பாக்ட் பாடி, பல-திசை ஏற்றுதல் மற்றும் வலுவான ஹெவி-லோட் கிளாம்பிங் திறன் ஆகியவை அடங்கும். நிலையங்கள்.
