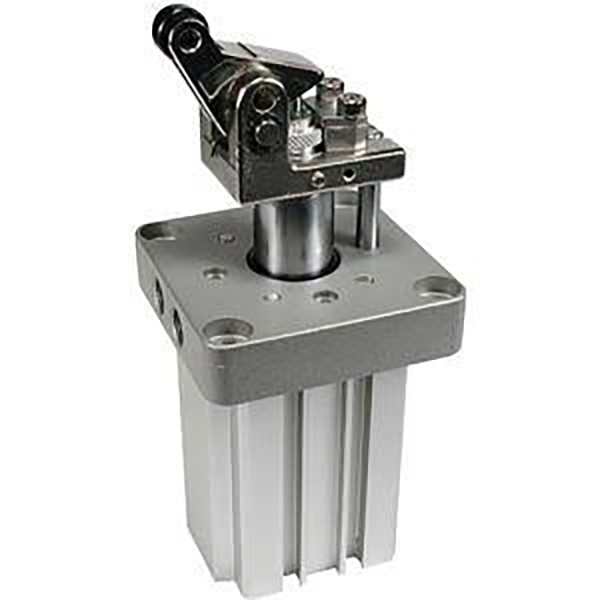

RS2H தொடர் ஹெவி-டூட்டி ஸ்டாப்பர் சிலிண்டர் | சரிசெய்யக்கூடிய ஹைட்ராலிக் பஃபர் லீவர் ஸ்டாப் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு நன்மைகள்

     SOLH RS2H தொடர் ஒரு புதிய தலைமுறை ஹெவி-டூட்டி லீவர்-வகை ஸ்டாப்பர் சிலிண்டர் ஆகும், இது தொழில்ரீதியாக ஹெவி-லோட் கன்வேயர் லைன் பொருத்துதல் மற்றும் வரம்புக்கு வடிவமைக்கப்பட்டுள்ளது. பெரிய துளை அளவுகள் φ50/63/80mm இல் கிடைக்கிறது, இது அதி-உயர் ஸ்டாப்பிங் ஃபோர்ஸ், அனுசரிப்பு ஹைட்ராலிக் பஃபர், இலகுரக கச்சிதமான அமைப்பு மற்றும் உயர்ந்த தாக்க எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. குறிப்பாக 50-500 கிலோ எடையுள்ள பலகைகள் மற்றும் கருவித் தட்டுகளுக்குப் பொருந்தும், இது ஹெவி-டூட்டி தானியங்கி கன்வேயர் லைன்களுக்கான முக்கிய நிறுத்த கூறுகளாக செயல்படுகிறது, இது பணிப்பகுதியை நிறுத்துதல், பரிமாற்ற பொருத்துதல் மற்றும் நிலையத்தை கட்டுப்படுத்தும் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

  1.1 மேம்படுத்தப்பட்ட ஹெவி-டூட்டி செயல்திறன்

     பாரம்பரிய RS1H தொடருக்கு மேம்படுத்தப்பட்ட மாற்றாக, RS2H ஆனது 30%க்கும் அதிகமான நிறுத்த சக்தியை அடைகிறது. ஒருங்கிணைந்த நெம்புகோல் விசை பெருக்கம் மற்றும் ஹைட்ராலிக் தாங்கல் கட்டமைப்பை ஏற்று, இது அதிக அதிர்வெண் தாக்க சுமைகளை மிகச்சரியாகத் தாங்குகிறது மற்றும் 50 கிலோ முதல் 500 கிலோ வரையிலான கனமான பணியிடங்களை நிலையாகக் கட்டுப்படுத்துகிறது, போதுமான சக்தியின்மை மற்றும் அதிக சுமை சுழற்சி செயல்பாட்டின் கீழ் பழைய மாடல்களின் எளிதில் தோல்வியைத் தீர்க்கிறது.

  1.2 சிறிய மற்றும் இலகுரக மேம்படுத்தல்

     RS1H தொடருடன் ஒப்பிடும்போது, ​​φ63-30 ஸ்ட்ரோக் மாடல் ஒட்டுமொத்த எடையை 22% குறைக்கிறது மற்றும் மொத்த நீளத்தை 9mm குறைக்கிறது. உகந்த ஒருங்கிணைக்கப்பட்ட அமைப்பு நிறுவல் இடத்தைச் சேமிக்கிறது, அதே நேரத்தில் ஒட்டுமொத்த கட்டமைப்பு விறைப்புத்தன்மையை மேம்படுத்துகிறது, சிறிய அளவு, இலகுவான எடை மற்றும் அதிக நிலைத்தன்மையை உணர்தல்.

  1.3 கோர் சரிசெய்யக்கூடிய ஹைட்ராலிக் பஃபர்

     உள்ளமைக்கப்பட்ட அனுசரிப்பு ஹைட்ராலிக் பஃபர் தரநிலையாக உள்ளது. வெவ்வேறு எடைகள் மற்றும் கடத்தும் வேகங்களின் பணிப்பகுதிகளுக்கு ஏற்ப பயனர்கள் சுழலும் சரிசெய்தல் வட்டு வழியாக தணிப்பு எதிர்ப்பை சுதந்திரமாக சரிசெய்யலாம். M4 செட் ஸ்க்ரூவை தளர்த்துவதன் மூலம் கருவி இல்லாத விரைவான மாற்றீட்டை தாங்கல் ஆதரிக்கிறது, தளத்தில் பராமரிப்பு செயல்திறனை பெரிதும் மேம்படுத்துகிறது மற்றும் வேலையில்லா நேரத்தை குறைக்கிறது.

  1.4 உயர்-விறைப்பு நெம்புகோல் & இரட்டை ரோலர் வடிவமைப்பு

     அதிக வலிமை கொண்ட நெம்புகோல் மேம்படுத்தப்பட்ட உள் தாங்கல் அமைப்புடன் பொருத்தப்பட்டுள்ளது. இரண்டு ரோலர் மெட்டீரியல் விருப்பங்கள் உள்ளன: பிசின் (எல்) மற்றும் கார்பன் ஸ்டீல் (எம்), உடைகள் எதிர்ப்பு மற்றும் விரிசல் எதிர்ப்பு செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. பெரிதாக்கப்பட்ட உருளை விட்டம் மென்மையான உருட்டல் செயல்பாடு மற்றும் வலுவான விலகல் எதிர்ப்பு திறனை உறுதி செய்கிறது, அதிக சுமை நிறுத்தத்தின் போது நெரிசல் மற்றும் விசித்திரமான சுமை சேதத்தை திறம்பட தவிர்க்கிறது.

 1.5 முழுமையாக மாற்றக்கூடிய & பன்முகப்படுத்தப்பட்ட கட்டமைப்புகள்

     நிறுவல் பரிமாணங்கள் பாரம்பரிய RS1H தொடருடன் முற்றிலும் மாறக்கூடியவை, ஃபிக்சர் பிரேம்களை மாற்றாமல் நேரடியாக மாற்றுதல் மற்றும் மேம்படுத்துதல் ஆகியவற்றை ஆதரிக்கிறது. விருப்ப நீட்டிக்கப்பட்ட செயல்பாடுகளில் ஆன்டி-ரீபவுண்ட் லாக்கிங் மெக்கானிசம், மேனுவல் ரிலீஸ் அன்லாக் மற்றும் நெம்புகோல் கண்டறிதல் சுவிட்ச், சிக்கலான அதிக சுமை வேலை நிலைமைகளின் கட்டுப்பாட்டுத் தேவைகளைப் பூர்த்தி செய்தல் ஆகியவை அடங்கும்.

  1.6 எண்ணெய் இல்லாத & நீண்ட சேவை வாழ்க்கை அமைப்பு

     விருப்பமான இரட்டை-நடிப்பு, ஸ்பிரிங்-லோடட் இரட்டை-நடிப்பு மற்றும் ஒற்றை-நடிப்பு முறைகள் பல்வேறு செயல்பாட்டு கோரிக்கைகளை உள்ளடக்கியது. கடினமான குரோம் பூசப்பட்ட பிஸ்டன் கம்பி மற்றும் கடினமான அனோடைஸ் செய்யப்பட்ட சிலிண்டர் உடல் சிறந்த உடைகள் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பை வழங்குகிறது. குறைந்த பராமரிப்பு செலவுகள் மற்றும் நீண்ட சேவை வாழ்க்கையுடன் சுத்தமான சூழல்கள் மற்றும் வெல்டிங் ஸ்பிளாஸ்-ப்ரூஃப் வேலை நிலைமைகளுக்கு எண்ணெய் இல்லாத செயல்பாட்டு வடிவமைப்பு மாற்றியமைக்கிறது.

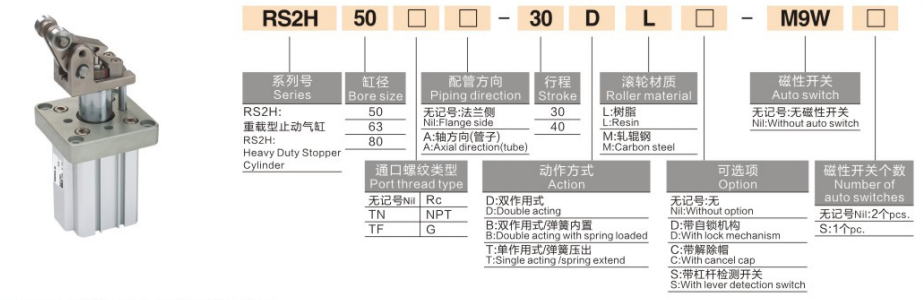

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1.வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.ஸ்டாண்டர்ட் ஆர்டர் எடுத்துக்காட்டுகள்

    • ஜெனரல் ஹெவி டியூட்டி மாடல்: RS2H63-30LD-M9BW (φ63 போர், 30 மிமீ ஸ்ட்ரோக், பிசின் ரோலர், இரட்டை-நடிப்பு, M9BW காந்த சுவிட்ச் உடன்)

    • உயர்-பாதுகாப்பு பூட்டுதல் மாதிரி: RS2H80-40TM-XC102 (φ80 போர், 40 மிமீ ஸ்ட்ரோக், கார்பன் ஸ்டீல் ரோலர், சிங்கிள்-ஆக்டிங், ஆன்டி-ரீபவுண்ட் லாக்கிங் பொறிமுறையுடன்)

3. பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

  3.1 அடிப்படை விவரக்குறிப்புகள்

     • செயல்பாட்டு முறை: இரட்டை நடிப்பு, ஸ்பிரிங்-லோடட் டபுள்-ஆக்டிங், ஸ்பிரிங் நீட்டிப்பு ஒற்றை நடிப்பு

     • வேலை அழுத்த வரம்பு: 0.05 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

     • சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல்)

     • இடையக அமைப்பு: நிலையான உள்ளமைக்கப்பட்ட அனுசரிப்பு ஹைட்ராலிக் பஃபர் + டூயல்-எண்ட் ரப்பர் பஃபர்

     • உயவு முறை: எண்ணெய் இல்லாத செயல்பாடு

     • நிறுவல் முறை: நிலையான விளிம்பு மவுண்டிங், 4-பக்க காந்த சுவிட்ச் மவுண்டிங் கிடைக்கிறது

  3.2 நிலையான துளை மற்றும் பக்கவாதம் சேர்க்கை

  3.3 கோட்பாட்டு ஸ்டாப்பிங் ஃபோர்ஸ் (அலகு: kN @0.5MPa, நெம்புகோல் வெளியீடு)

  3.4 தயாரிப்பு எடை ஒப்பீடு (அலகு: கிலோ @ ஸ்டாண்டர்ட் ஸ்ட்ரோக்)

4. முக்கிய கட்டமைப்பு மற்றும் தேர்வு வழிகாட்டுதல்கள்

 4.1 ரோலர் பொருள் தேர்வு

     • ரெசின் ரோலர் (எல்): குறைந்த இரைச்சல் மற்றும் தட்டுப் பரப்பில் கீறல் எதிர்ப்பு. ஒளி/நடுத்தர சுமைகள் (50-200கிலோ) மற்றும் அதிவேக இயக்கம் (≤0.5மீ/வி) காட்சிகளுக்கு ஏற்றது, நிலையான நிறுத்தத்தை உறுதி செய்யும் அதே வேளையில் பணியிடங்களைப் பாதுகாக்கிறது.

     • கார்பன் ஸ்டீல் ரோலர் (எம்): அல்ட்ரா-உயர் உடைகள் எதிர்ப்பு மற்றும் வலுவான தாக்க எதிர்ப்பு. அதிக சுமைகள் (200-500 கிலோ), அதிக அதிர்வெண் சைக்கிள் ஓட்டுதல் (≥1000 முறை/நாள்) மற்றும் நீண்ட சேவை வாழ்க்கையுடன் கடுமையான தொழில்துறை வேலை நிலைமைகளுக்கு ஏற்றது.

  4.2 செயல்பாட்டு முறை தேர்வு

     • இரட்டை நடிப்பு (டி): இருதரப்பு கட்டுப்படுத்தக்கூடிய இறுக்கம் மற்றும் அதிகபட்ச நிறுத்த விசையுடன் வெளியிடுதல். அதிக சுமை மற்றும் உயர் அதிர்வெண் தொடக்க-நிறுத்த வேலை நிலைமைகளுக்கு உகந்ததாக உள்ளது.

     • ஸ்பிரிங்-லோடட் டபுள்-ஆக்டிங் (பி): மின்சாரம் செயலிழந்தவுடன் தானியங்கி வெளியீடு, உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பிற்கு முன்னுரிமை. ஆபத்தான நிலையங்கள் மற்றும் பவர்-ஆஃப் பாதுகாப்பு காட்சிகளுக்கு ஏற்றது.

     • ஒற்றை நடிப்பு (டி): ஸ்பிரிங் எக்ஸ்டெண்ட், ஏர் கம்ப்ரஷன் ரிட்ராக்ட் மோடு. ஆற்றல் சேமிப்பு மற்றும் செலவு குறைந்த, ஒளி-சுமை மற்றும் குறைந்த அதிர்வெண் நிறுத்தும் காட்சிகளுக்கு பொருந்தும்.

  4.3 விருப்பமான ஹெவி-டூட்டி செயல்பாட்டு பாகங்கள்

     • லாக்கிங் மெக்கானிசம் (-XC102): நிறுத்தப்பட்ட பிறகு தானியங்கி பூட்டுதல் பணிப்பொருளின் மீள் எழுச்சி மற்றும் இடப்பெயர்ச்சியைத் தடுக்க, அதிவேக ஒளி-சுமை மற்றும் எதிர்ப்பு-மாற்றும் நிலையங்களுக்கு ஏற்றது.

     • கைமுறையாக திறத்தல் செயல்பாடு: பாதுகாப்பான மற்றும் வசதியான ஆன்-சைட் பராமரிப்பை உறுதிசெய்து, மின் செயலிழப்பு அல்லது உபகரணங்கள் செயலிழப்பின் போது நெம்புகோலை கைமுறையாக விடுங்கள்.

     • நெம்புகோல் கண்டறிதல் சுவிட்ச்: நெம்புகோல் நீட்டிப்பு மற்றும் ரீசெட் நிலையைக் கண்டறிந்து, PLC இணைப்புக் கட்டுப்பாடு மற்றும் அறிவார்ந்த உற்பத்திக் கோடுகளுக்கான தானியங்கு இன்டர்லாக் செயல்பாட்டை ஆதரிக்கிறது.

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • ஹெவி-டூட்டி பாலேட் கன்வேயர் கோடுகள்வாகனம், வீட்டு உபயோகப் பொருட்கள் மற்றும் தளவாடத் தொழில்களில் 200-500 கிலோ எடையுள்ள கனரக கருவித் தட்டுகளை நிறுத்துதல், இடமாற்றம் செய்தல் மற்றும் ஆண்டி-ஷிஃப்டிங் ஆகியவற்றில் நிபுணத்துவம் பெற்றது, நிலையான கனமான சுமைகளை கட்டுப்படுத்தும் செயல்திறனை வழங்குகிறது.

     • வெல்டிங் & மெஷின் டூல் ஹெவி ஸ்டேஷன்கள்: வெல்டிங் பொருத்துதல்களின் அதிக-சுமை கிளாம்பிங், இயந்திரக் கருவி ஏற்றுதல்/இறக்குதல் கட்டுப்படுத்துதல் மற்றும் கனமான அச்சு பொருத்துதல் ஆகியவற்றிற்குப் பயன்படுத்தப்படுகிறது. தாங்கல் அமைப்பு வலுவான தாக்கத்தை எதிர்க்கிறது மற்றும் வெல்டிங் கசடு அரிப்பைத் தடுக்கிறது.

     • தானியங்கு கிடங்கு & பரிமாற்ற அமைப்புகள்: ஸ்டீரியோஸ்கோபிக் கிடங்கு தட்டு நிறுத்தம், AGV நறுக்குதல் பொருத்துதல் மற்றும் ஹெவி-டூட்டி ஃபிளிப்பிங் பொறிமுறையை கட்டுப்படுத்துதல், நிலையான இயக்கம் மற்றும் நம்பகமான சமிக்ஞை கருத்து ஆகியவற்றைக் கொண்டுள்ளது.

     • அதிவேக ஹெவி-டியூட்டி கன்வேயர் கோடுகள்: ரோலர் மற்றும் பெல்ட் கன்வேயர் லைன்களில் அதிவேக (≤0.8மீ/வி) கனரக வேலைப்பாடுகளை நிறுத்துவதற்கு ஏற்றது. சரிசெய்யக்கூடிய ஹைட்ராலிக் பஃபர் மென்மையான மற்றும் பூஜ்ஜிய-தாக்கத்தை நிறுத்தும் செயல்முறையை உறுதி செய்கிறது.

6. 3-படி விரைவான தேர்வு வழிகாட்டி

     1. துளை அளவு தேர்வு: ஒர்க்பீஸ் எடை மற்றும் கடத்தும் வேகத்திற்கு ஏற்ப துளையைத் தேர்ந்தெடுக்கவும். பாதுகாப்புத் தரத்தைப் பின்பற்றவும்: கோட்பாட்டு நிறுத்த விசை ≥ உண்மையான சுமை × 2. 200 கிலோவுக்குக் குறைவான சுமைக்கு φ50, 200-350 கிலோ சுமைக்கு φ63, 350 கிலோவுக்கு மேல் சுமைக்கு φ80.

     2. ரோலர் பொருள் தேர்வு: ஒளி-சுமை மற்றும் அதிவேக காட்சிகளுக்கு பிசின் ரோலர் (எல்) தேர்வு செய்யவும்; அதிக சுமை மற்றும் அதிக அதிர்வெண் சைக்கிள் ஓட்டும் காட்சிகளுக்கு கார்பன் ஸ்டீல் ரோலரை (எம்) தேர்வு செய்யவும்.

     3. செயல்பாட்டு கட்டமைப்பு தேர்வு: அதிக சுமை மற்றும் அதிக அதிர்வெண் வேலை நிலைமைகளுக்கு இரட்டை-செயல்படும் (D) + கார்பன் ஸ்டீல் உருளையைத் தேர்ந்தெடுக்கவும்; எதிர்ப்பு ரீபவுண்ட் தேவைகளுக்கு பூட்டுதல் பொறிமுறையை (-XC102) சேர்க்கவும்; பாதுகாப்பு-முன்னுரிமை நிலையங்களுக்கு ஸ்பிரிங்-லோடட் வகையை (B) பின்பற்றவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH RS2H சீரிஸ் மேம்படுத்தப்பட்ட ஹெவி-டூட்டி ஸ்டாப்பர் சிலிண்டர் 30% அதிக ஸ்டாப்பிங் ஃபோர்ஸ், லைட்வெயிட் கச்சிதமான அமைப்பு, அனுசரிப்பு ஹைட்ராலிக் பஃபர் மற்றும் டூயல் ரோலர் விருப்பங்களைக் கொண்டுள்ளது, இது 50-500 கிலோ எடையுள்ள கனரக அல்லது லைன் லைன்களுக்கு உயர்-நிலைத்தன்மை, தாக்க எதிர்ப்பு மற்றும் பராமரிப்பு-நட்பு தொழில்முறை நிறுத்த தீர்வுகளை வழங்குகிறது.
