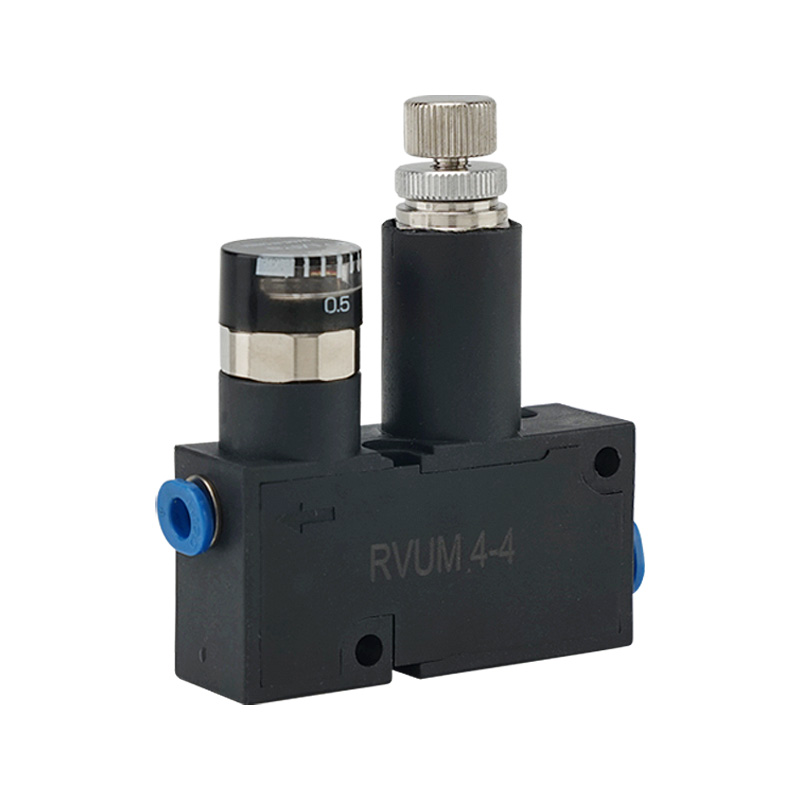

RVUM தொடர் மினி பிரஷர் ரெகுலேட்டர் வால்வு | கச்சிதமான நேரடி-செயல்திறன் பிஸ்டன் காற்று அழுத்தத்தை குறைக்கும் வால்வு ஒரு-தொடுதல் பொருத்துதல்

பிராண்ட்: SOLH by Richge Technology | அல்ட்ரா-காம்பாக்ட் பிரசிஷன் நியூமேடிக் பிரஷர் ரெகுலேட்டர்

1. தயாரிப்பு கண்ணோட்டம்

     SOLH RVUM தொடர் aஅல்ட்ரா-காம்பாக்ட் டைரக்ட்-ஆக்டிங் பிஸ்டன் வகை மைக்ரோ பிரஷர் ரெகுலேட்டர் வால்வு, ஸ்பேஸ்-லிமிடெட் மினியேச்சர் நியூமேடிக் சர்க்யூட்களுக்காக சிறப்பாக உருவாக்கப்பட்டது. இது நிவாரண வகை (தரநிலை) மற்றும் நிவாரணம் அல்லாத வகை கட்டமைப்புகளை ஆதரிக்கிறது, இதில் நெகிழ்வான நேராக/முழங்கை இணைப்பு விருப்பங்கள், ஒருங்கிணைக்கப்பட்ட ஒரு-தொடுதல் பொருத்துதல்கள் மற்றும் 0.1–0.8MPa துல்லியமான அழுத்தம் ஒழுங்குமுறை ஆகியவற்றைக் கொண்டுள்ளது. அல்ட்ரா-சிறிய இலகுரக வடிவமைப்பு, பன்முகப்படுத்தப்பட்ட மவுண்டிங் முறைகள் மற்றும் நிலையான அழுத்தம் வெளியீடு ஆகியவற்றுடன், இது பரவலாகப் பயன்படுத்தப்படுகிறது, அதாவது விநியோகம், வெற்றிட உறிஞ்சுதல் மற்றும் மைக்ரோ ஏர் வீசுதல் போன்ற துல்லியமான சிறிய ஓட்டம் காட்சிகளில், இது மினியேச்சரைஸ் செய்யப்பட்ட தானியங்கு சாதனங்களுக்கு உகந்த அழுத்தத்தை நிலைப்படுத்தும் தீர்வாக செயல்படுகிறது.

2. முக்கிய நிலைப்படுத்தல் மற்றும் வேலை செய்யும் கோட்பாடு

     • கட்டமைப்பு வடிவமைப்புஉயர்-துல்லியமான நேரடி-செயல்திறன் பிஸ்டன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இரண்டு பதிப்புகளில் கிடைக்கிறது: நிலையான நிவாரண வகை மற்றும் விருப்பமான அல்லாத நிவாரண வகை, பல்வேறு சர்க்யூட் அழுத்த ஒழுங்குமுறை கோரிக்கைகளை பூர்த்தி செய்தல்.

     • துல்லியமான அழுத்தம் நிலைப்படுத்தல்: 0.1MPa முதல் 0.8MPa வரையிலான நிலையான அனுசரிப்பு வெளியீட்டு அழுத்தத்துடன், அதிகபட்ச நுழைவு அழுத்தம் 0.9MPa ஐ அடைகிறது. நிவாரண வகை வடிவமைப்பு நிலையான கீழ்நிலை அழுத்தத்தை பராமரிக்க அதிக அழுத்த காற்றை தானாகவே வெளியேற்றுகிறது.

     • பொருந்தக்கூடிய நடுத்தர: தூய சுருக்கப்பட்ட காற்று, எண்ணெய் இல்லாத உயவு செயல்பாட்டை ஆதரிக்கிறது, சுத்தமான மற்றும் துல்லியமான நியூமேடிக் வேலை சூழல்களுக்கு முழுமையாக மாற்றியமைக்கிறது.

3. சிறந்த தயாரிப்பு அம்சங்கள்

  3.1 அல்ட்ரா-காம்பாக்ட் & லைட்வெயிட் உடல்

     முழு வால்வு உடலும் மிகச் சிறிய ஆக்கிரமிப்பு இடத்துடன் மினியேட்டரைஸ் செய்யப்பட்ட ஒருங்கிணைந்த வடிவமைப்பை ஏற்றுக்கொள்கிறது. இது உபகரணங்கள் உள்ளமைக்கப்பட்ட நிறுவல், பேனல் மவுண்டிங் மற்றும் குறுகிய ஜிக் ஸ்பேஸ் தளவமைப்பு, மினியேச்சர் நியூமேடிக் அமைப்புகளுக்கான பூஜ்ஜிய-இட ஆக்கிரமிப்பு உகப்பாக்கம் ஆகியவற்றை உணர்ந்துகொள்வதற்கு மிகவும் பொருத்தமானது.

  3.2 நெகிழ்வான ஒன்-டச் ஃபிட்டிங் பைப்பிங்

     IN மற்றும் OUT போர்ட்கள் நேராக மற்றும் முழங்கை வகைகளை இலவசமாக மாற்றுவதை ஆதரிக்கின்றன. மெட்ரிக் φ4/φ6 மற்றும் இம்பீரியல் 5/32"/1/4" நியூமேடிக் குழாய்களுடன் இணக்கமானது. கருவி இல்லாத செருகுநிரல் நிறுவல் ஆன்-சைட் பைப்பிங் மற்றும் வலுவான இணக்கத்தன்மையுடன் மாற்றியமைக்கும் திறனை பெரிதும் மேம்படுத்துகிறது.

  3.3 உயர் துல்லியமான நிலையான அழுத்தம் கட்டுப்பாடு

     தொழில்முறை 0-0.8MPa அழுத்தம் அளவானது ±5% FS என்ற ஒழுங்குமுறை துல்லியத்துடன் பொருத்தப்பட்டுள்ளது. இது தானியங்கு விநியோகம், பணிப்பகுதி வெற்றிட உறிஞ்சுதல், மைக்ரோ காற்று வீசுதல் மற்றும் பொருத்துதல் கட்டுப்பாடு போன்ற சிறிய ஓட்டம் துல்லியமான காட்சிகளுக்கு அதி-நிலையான அழுத்த வெளியீட்டை வழங்குகிறது, தயாரிப்பு துல்லியத்தை பாதிக்கும் அழுத்த ஏற்ற இறக்கங்களை திறம்பட தவிர்க்கிறது.

  3.4 பன்முகப்படுத்தப்பட்ட மவுண்டிங் முறைகள்

     சுயாதீன நேரடி நிறுவல் மற்றும் அடைப்புக்குறி ஒருங்கிணைந்த கிளஸ்டர் நிறுவலை ஆதரிக்கிறது. இது பல்வேறு உபகரண தளவமைப்புத் தேவைகளுக்கு நெகிழ்வாக மாற்றியமைக்க முடியும், ஒற்றை-புள்ளி சுயாதீன அழுத்த ஒழுங்குமுறை மற்றும் பல-லூப் ஒருங்கிணைந்த மையப்படுத்தப்பட்ட அழுத்தக் கட்டுப்பாட்டை உணர்ந்துகொள்ளும்.

  3.5 நீடித்த மற்றும் நம்பகமான செயல்திறன்

     வால்வு உடல் அதிக வலிமை கொண்ட அலுமினிய கலவை மற்றும் பிசின் பொருட்களால் ஆனது, சிறந்த அரிப்பு எதிர்ப்பு மற்றும் கட்டமைப்பு நிலைத்தன்மையுடன். வேலை செய்யும் வெப்பநிலை 0℃ முதல் 60℃ வரை இருக்கும் (உறைபனி அல்லாத சூழல்), தொழில்துறை உற்பத்தி சூழ்நிலைகளில் நீண்ட சுழற்சி நிலையான செயல்பாட்டை உறுதி செய்கிறது.

4. பொது தொழில்நுட்ப விவரக்குறிப்புகள்

5. மாதிரி குறியீட்டு விதிகள் & தேர்வு எடுத்துக்காட்டுகள்

  5.1 முழுமையான மாதிரி வரையறை

     நிலையான மாதிரி வடிவம்: RVUM - [டியூப் ஸ்பெக்] - [டியூப் ஸ்பெக்] - [பின்னொட்டு]

     • RVUM: அல்ட்ரா-காம்பாக்ட் பிஸ்டன் வகை மினி பிரஷர் ரெகுலேட்டருக்கான தொடர் குறியீடு

     • குழாய் ஸ்பெக் குறியீடு: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • பின்னொட்டு ஏ: துல்லியமான அழுத்த அளவுகோல் பொருத்தப்பட்டுள்ளது

 5.2 பொதுவான மாதிரி பயன்பாட்டு வழக்குகள்

     • RVUM6-6: வழக்கமான மினியேச்சர் நியூமேடிக் சர்க்யூட்டுகளுக்கு, φ6 ஸ்ட்ரைட் இன்லெட் + φ6 ஸ்ட்ரெய்ட் அவுட்லெட் கொண்ட அடிப்படை மாதிரி

     • RVUM6-6-A: φ6 நேராக நுழைவாயில் & அவுட்லெட் உள்ளமைக்கப்பட்ட பிரஷர் கேஜ், காட்சி அழுத்த ஒழுங்குமுறையை உணர்தல்

     • RVUM4-6: φ4 நேரான நுழைவாயில் + φ6 எல்போ அவுட்லெட், குறுகிய இடைவெளி மற்றும் மைக்ரோ-ஃப்ளோ பைப்லைன்களுக்கான சிறிய அளவிலான சமச்சீரற்ற மாதிரி

6. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • மைக்ரோ ஆட்டோமேஷன் உபகரணங்கள் & ஜிக்ஸ்: 3C மின்னணு உபகரணங்கள், மருத்துவ சாதனங்கள், சிறிய ரோபோ ஆயுதங்கள் மற்றும் துல்லியமான கருவி பொருத்துதல்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

     • துல்லியமான சிறிய ஓட்டக் கட்டுப்பாடு: தானியங்கி விநியோகம், வெற்றிடப் பணிக்கருவி உறிஞ்சுதல், மைக்ரோ காற்று வீசும் சுத்தம் மற்றும் துல்லியமான நிலைப்படுத்தல் அழுத்தக் கட்டுப்பாடு ஆகியவற்றுக்கான நிபுணத்துவம் வாய்ந்தது.

     • காம்பாக்ட் ஒருங்கிணைந்த அமைப்பு: உபகரணங்கள் உள்ளமைக்கப்பட்ட நிறுவல், பேனல் உட்பொதிக்கப்பட்ட மவுண்டிங் மற்றும் மல்டி-லூப் கிளஸ்டர் ஒருங்கிணைந்த நியூமேடிக் அமைப்புகளுக்கு ஏற்றது.

     • சோலனாய்டு வால்வு பின்புற சுற்று: இரண்டாம் நிலை அழுத்தம் குறைப்பு மற்றும் நிலையான அழுத்த வெளியீட்டிற்காக சோலனாய்டு வால்வுகளின் கீழ்நோக்கி நேரடியாக நிறுவப்பட்டது, காற்று அழுத்த ஏற்ற இறக்கத்தை நீக்குகிறது.

7. தயாரிப்பு தொடர் ஒப்பீடு & தேர்வு வழிகாட்டி

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH RVUM தொடர் மினி பிரஷர் ரெகுலேட்டர் அல்ட்ரா-காம்பாக்ட் சைஸ், ஃப்ளெக்சிபிள் ஒன்-டச் பைப்பிங் மற்றும் 0.1–0.8MPa துல்லிய அழுத்தம் ஒழுங்குமுறை ஆகியவற்றை ஒருங்கிணைக்கிறது, இது விண்வெளி-வரையறுக்கப்பட்ட மைக்ரோ நியூமேடிக் சர்க்யூட்கள் மற்றும் துல்லியமான சிறிய-ஓட்டம் தானியங்கி உபகரணங்களுக்கு மிகவும் பொருந்தக்கூடிய உயர்-நிலை அழுத்தம் நிலைப்படுத்தும் தீர்வு ஆகும்.
