பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

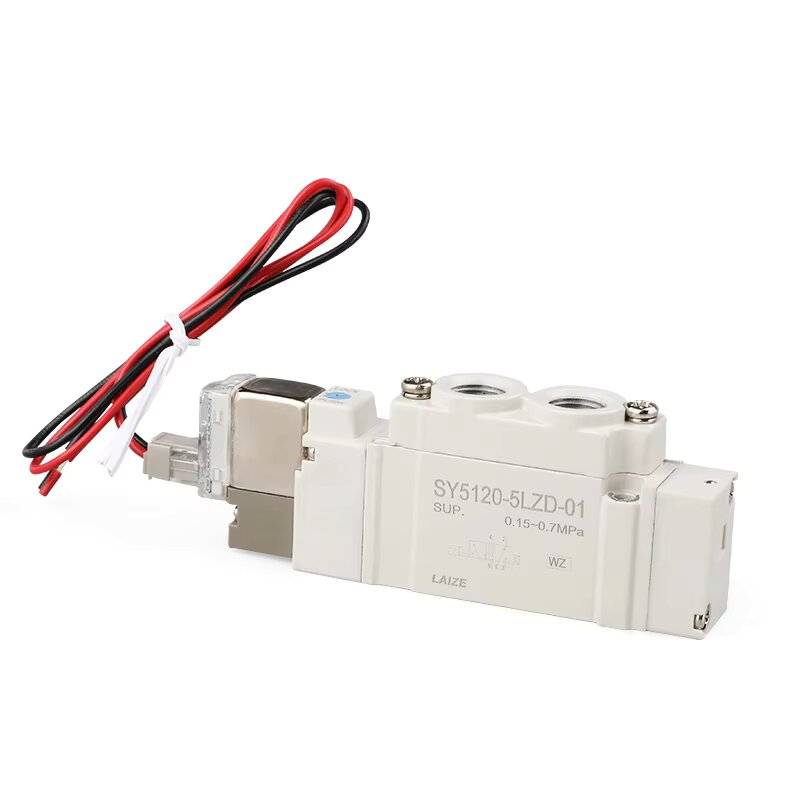

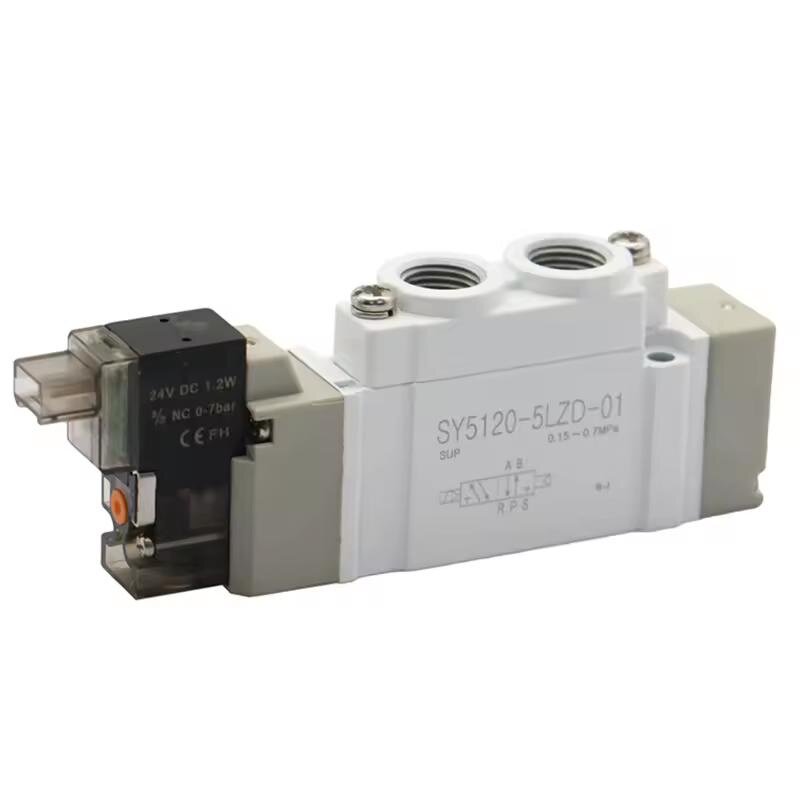

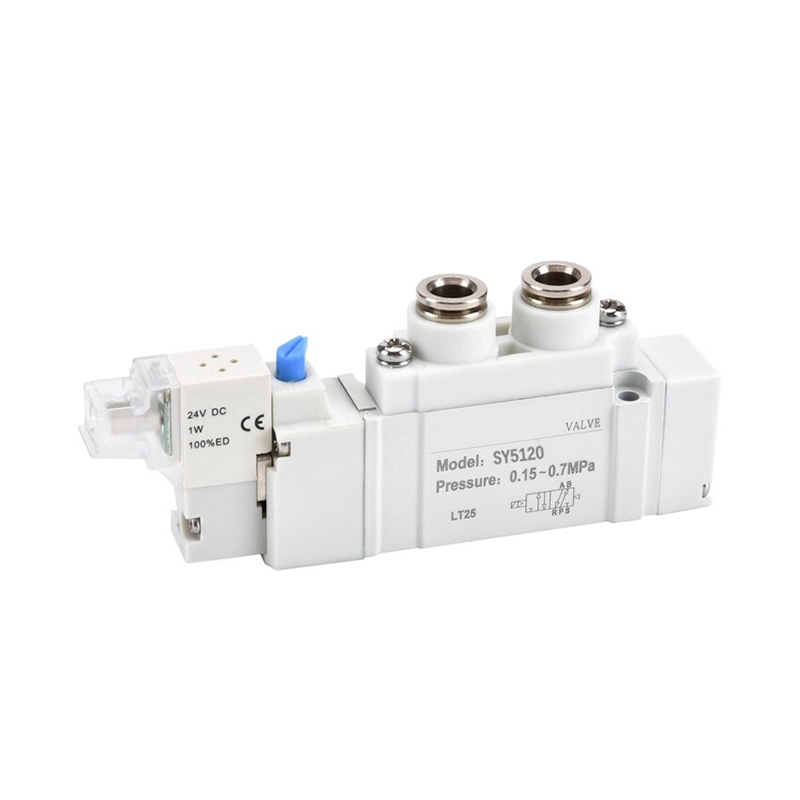

SOLH SY தொடர் பைலட்-இயக்கப்படும் 5-போர்ட் சோலனாய்டு வால்வு ஆகும், இதில் அல்ட்ரா-காம்பாக்ட் பாடி, அதி-குறைந்த மின் நுகர்வு மற்றும் பெரிதும் மேம்படுத்தப்பட்ட ஓட்டம் திறன் ஆகியவற்றைக் கொண்டுள்ளது. அனைத்து தானியங்கு உற்பத்தி உபகரணங்களிலும் சிலிண்டர் பரிமாற்றம் மற்றும் நியூமேடிக் சர்க்யூட் மாறுதலுக்கான முக்கிய திசைக் கட்டுப்பாட்டுக் கூறுகளாக இது செயல்படுகிறது, அசல் SMC SY தொடருடன் முழுமையாக மாறக்கூடியது.
|
தொடர் குறியீடு |
அகலம் |
நிலையான போர்ட் விருப்பங்கள் |
மேக்ஸ் சிலிண்டர் துளை பொருந்தும் |
| SY3000 மினி |
10 மி.மீ |
M5×0.8, φ4/φ6 புஷ்-இன் பொருத்துதல் |
≤φ50 |
| SY5000 நடுத்தரம் (மிகவும் பிரபலமானது) |
15 மி.மீ |
Rc1/8", φ6/φ8 விரைவான பொருத்துதல் |
≤φ63 |
| SY7000 பெரியது |
18 மி.மீ |
Rc1/4", φ8/φ10 புஷ்-இன் பொருத்துதல் |
≤φ80 |
| SY9000 கூடுதல் பெரியது |
/ |
Rc3/8" ~ Rc1/2" |
ஹெவி-டூட்டி பெரிய ஓட்டம் நியூமேடிக் அமைப்பு |
1. சர்க்யூட் வகைகள்:
-- 5/2-வழி (சிங்கிள் ஸ்பிரிங் ரிட்டர்ன் / டபுள் லாச்சிங் காயில்);
-- 5/3-வழி (3 மைய செயல்பாடுகள்: மையம் மூடப்பட்டது / சென்டர் எக்ஸாஸ்ட் / சென்டர் பிரஷர் சப்ளை)
2. இயக்க அழுத்தம் வரம்பு
-- உள் பைலட்: 0.1 ~ 0.7 MPa
-- வெளிப்புற பைலட் (வெற்றிட இணக்கமானது): -100 kPa ~ 0.7 MPa
3. இயக்க வெப்பநிலை: -10 ~ 50℃ (காற்று மூலத்தில் ஐசிங் இல்லை)
4. சுருள் மின் நுகர்வு: நிலையான சுருள் 0.35W; ஆற்றல் சேமிப்பு குறைந்த ஆற்றல் சுருள் 0.1W மட்டுமே
5. பாதுகாப்பு தரம்: பிளக் கனெக்டர் IP65; பன்மடங்கு மவுண்டிங் பேஸ் IP67
6. சேவை ஆயுட்காலம்: 200 மில்லியன் சுழற்சிகள் வரை இடைவெளி சீல் ஸ்பூல்; மீள் முத்திரை 70 மில்லியன் சுழற்சிகள் வரை
7. நிலையான மின்னழுத்த விருப்பங்கள்: DC12V / DC24V (மாஸ் மெயின்ஸ்ட்ரீம்); AC110V / AC220V
1. விரைவு ப்ளக்-இன் மேனிஃபோல்ட் மவுண்ட் அமைப்பு
-- SS5Y தொடர் பன்மடங்கு அடிப்படை, வேகமாக அசெம்பிளி மற்றும் பிரித்தெடுத்தல், வால்வு தீவை முழுவதுமாக அகற்றாமல் எளிதாக ஒற்றை வால்வு பராமரிப்பு.
2. அல்ட்ரா-குறைந்த ஆற்றல் சேமிப்பு சுருள்
-- விருப்பமான 0.1W குறைந்த-சக்தி சுருள், குறைந்த வெப்ப உற்பத்தி, நீண்ட கால தொடர்ச்சியான ஆற்றல்மிக்க வேலை நிலைமைகளுக்கு மிகவும் பொருத்தமானது, தொழிற்சாலை சுருக்கப்பட்ட காற்று மற்றும் மின்சக்தி செலவை வெகுவாகக் குறைக்கிறது.
3. பெரிதும் உகந்த உயர் ஓட்ட ரன்னர்
-- உள் நெறிமுறை உகந்த வடிவமைப்பு, பழைய தலைமுறை சோலனாய்டு வால்வுகளுடன் ஒப்பிடும்போது ஓட்டம் திறன் சுமார் 80% அதிகரித்துள்ளது, அழுத்தம் இழப்பு இல்லாமல் வேகமான சிலிண்டர் நீட்டிப்பு/பின்வாங்குதல் வேகத்தை உணர்தல்.
4. உள்ளமைக்கப்பட்ட பைலட் வடிகட்டி திரை
-- தூசி மற்றும் அசுத்தங்களைத் தடுக்க பைலட் வால்வு இன்லெட்டில் ஒருங்கிணைக்கப்பட்ட சிறிய வடிகட்டி மெஷ், ஸ்பூல் நெரிசல் தோல்வி விகிதத்தை திறம்பட குறைக்கிறது மற்றும் சேவை வாழ்க்கையை நீட்டிக்கிறது.
5. பல திசை நெகிழ்வான போர்ட் லேஅவுட்
-- பக்கவாட்டு/மேல்/கீழ் மூன்று திசைகளிலும் ஏர் போர்ட்கள் கிடைக்கின்றன, கச்சிதமான உபகரணச் சட்டங்களுக்குள் இயந்திரக் குறுக்கீட்டைத் தவிர்க்க, குழாய் வழித்தடத்தை சுதந்திரமாகச் சரிசெய்யலாம்.
6. மட்டு வால்வு தீவு ஒருங்கிணைப்பு
-- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 தொடர் மல்டி-ஸ்டேஷன் பன்மடங்கு தளங்களுடன் சரியாகப் பொருந்துகிறது, மையப்படுத்தப்பட்ட ஏர் சப்ளை & எக்ஸாஸ்ட், நேர்த்தியான வயரிங் அமைப்பை உணர்ந்து, கேபினட் நிறுவல் இடத்தை சேமிக்கவும்.

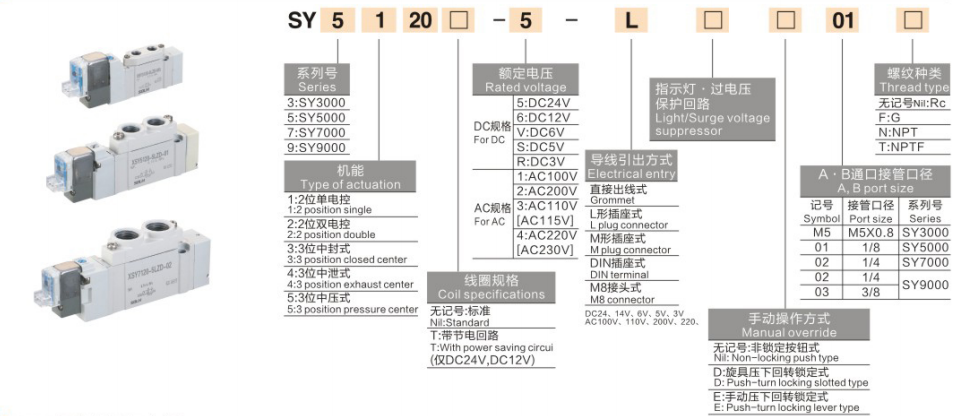

1. SY: பைலட் இயக்கப்படும் 5-போர்ட் சோலனாய்டு வால்வின் தொடர் குறியீடு
2. 5: அளவு தொடர் எண் (5 = SY5000 நடுத்தர தொடர்)
3. 1: சர்க்யூட் செயல்பாட்டுக் குறியீடு
1 = 5/2 ஒற்றை சுருள் வசந்த திரும்ப;
2 = 5/2 இரட்டை தாழ்ப்பாள் சுருள்;
3 = 5/3 மூன்று நிலை வால்வு
4. 2: உள் கட்டமைப்பு அடிப்படைக் குறியீடு
5. 0: நிலையான அடிப்படை மவுண்டிங் வகை
6. 5: காயில் வோல்டேஜ் குறியீடு (5 = DC24V, மெயின்ஸ்ட்ரீம்)
7. LZ: சாக்கெட் & பாதுகாப்பு கட்டமைப்பு
எல் = எல் வடிவ பிளக் சாக்கெட்; Z = உள்ளமைக்கப்பட்ட LED காட்டி + அதிக மின்னழுத்த பாதுகாப்பு சுற்று
8. D: கைமுறை மேலெழுதல் குறியீடு (புஷ்-டர்ன் லாக்கிங் ஸ்க்ரூடிரைவர் செயல்பாடு)
9. 01: போர்ட் நூல் அளவு (01 = Rc1/8")
-- தானியங்கு சட்டசபை உற்பத்தி கோடுகள், குறைக்கடத்தி துல்லியமான உபகரணங்கள், பேக்கேஜிங் இயந்திரங்கள்
-- ஆட்டோமோட்டிவ் ஸ்டாம்பிங் & வெல்டிங் உற்பத்தி வரிகள், மருத்துவ பரிசோதனை கருவிகள்
-- நியூமேடிக் ரோபோடிக் கிரிப்பர்கள், லீனியர் ஸ்லைடு சிலிண்டர்கள், ரோட்டரி இன்டெக்சிங் ஆக்சுவேட்டர்கள்
-- சிலிண்டர் முன்னோக்கி/பின்வாங்குதல், நியூமேடிக் சர்க்யூட் ஆன்-ஆஃப் மற்றும் வேகத்தை ஒழுங்குபடுத்தும் கட்டுப்பாடு
சுருக்கம்SOLH SY தொடர் பைலட்-இயக்கப்படும் 5-போர்ட் சோலனாய்டு வால்வு SY3000/SY5000/SY7000/SY9000 முழு அளவு வரம்பில் 0.1W ஆற்றல்-சேமிப்பு சுருள், IP65/IP67 தூசி எதிர்ப்பு & நீர்ப்புகா தரம், பழைய-மணி மாடல்களை விட 80% அதிக பாய்ச்சல் மற்றும் 5-மேனி-மடிப்புத் திறன் எலக்ட்ரானிக்ஸ், ஆட்டோமோட்டிவ், பேக்கேஜிங் மற்றும் மருத்துவ உபகரணங்களில் சிலிண்டர் ஆட்டோமேஷனுக்கான உலகளாவிய கச்சிதமான திசைக் கட்டுப்பாட்டு வால்வு.
