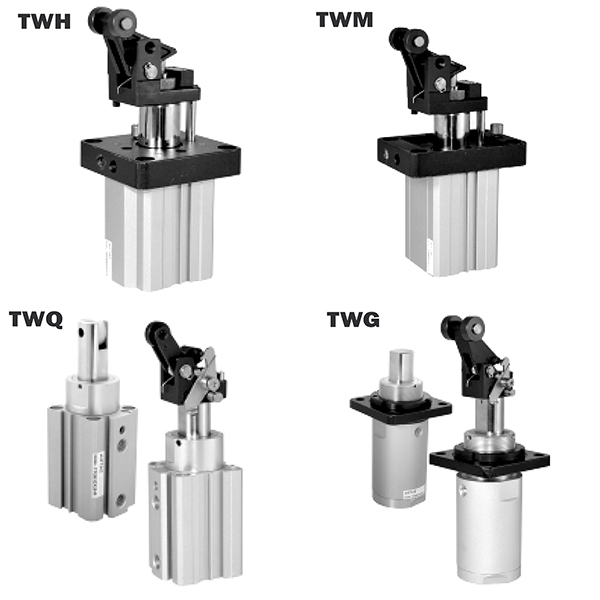

TWH / TWM தொடர் லீவர் ரோலர் ஸ்டாப்பர் சிலிண்டர் | சுய-லாக்கிங் ஹெவி-டூட்டி ஸ்டாப் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH TWH/TWM தொடர்கள் நெம்புகோல் உருளை வகை ஹெவி-டூட்டி ஸ்டாப்பர் சிலிண்டர்கள் நடுத்தர மற்றும் அதிக-சுமை தானியங்கி கன்வேயர் லைன்களுக்காக வடிவமைக்கப்பட்டுள்ளது. φ20mm முதல் φ80mm வரையிலான துளை அளவுகளை உள்ளடக்கிய இந்தத் தொடரானது, உள்ளமைக்கப்பட்ட சுய-லாக்கிங் எதிர்ப்பு ரீபவுண்ட் மெக்கானிசம், நிலையான அனுசரிப்பு ஹைட்ராலிக் பஃபர், உயர்-விறைப்புத்தன்மை கொண்ட நெம்புகோல் அமைப்பு மற்றும் ஒருங்கிணைந்த ஃபிளேன்ஜ் மவுண்டிங் உள்ளிட்ட முக்கிய நன்மைகளைக் கொண்டுள்ளது. இது 30-300 கிலோ எடையுள்ள தட்டுகள் மற்றும் கருவித் தகடுகளைக் கையாளுகிறது, இது கன்வேயர் ஸ்டாப்பிங், டிரான்ஸ்ஃபர் பொசிஷனிங் மற்றும் ஸ்டேஷன் ஆண்டி-ஷிஃப்டிங்கிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது, நடுத்தர மற்றும் அதிக-சுமை ஆட்டோமேஷன் காட்சிகளுக்கு முக்கிய நம்பகமான ஸ்டாப்பர் தீர்வாக செயல்படுகிறது.

  1.1 லீவர் ரோலர் ஃபோர்ஸ்-பூஸ்டிங் அமைப்பு

     டபுள்-ஆக்டிங் லீவர் ரோலர் வடிவமைப்பை ஏற்று, தயாரிப்பு நெம்புகோல் சக்தி பெருக்கம் மற்றும் உருட்டல் தொடர்பு செயல்பாட்டுக் கொள்கையைப் பயன்படுத்துகிறது. இது குறைந்த தாக்கம் மற்றும் மென்மையான உருட்டல் செயல்பாட்டுடன் பெரிய நிறுத்த சக்தியை வழங்குகிறது, பணிப்பகுதியை நிறுத்தும் போது கடுமையான தாக்கத்தை திறம்பட குறைக்கிறது மற்றும் உபகரணங்கள் மற்றும் பணிப்பகுதிகள் இரண்டையும் பாதுகாக்கிறது.

  1.2 கோர் சுய-லாக்கிங் எதிர்ப்பு ரீபவுண்ட் செயல்பாடு

     ஒரு விருப்ப மேம்படுத்தலாக ஒரு ஒருங்கிணைந்த இயந்திர சுய-பூட்டுதல் பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது. ஒர்க்பீஸ் தாக்கம் நிறுத்தப்பட்ட பிறகு, சிலிண்டர் தானாகவே நெம்புகோல் கையை பூட்டுகிறது, இது ரீபவுண்ட் மற்றும் ரிவர்ஸ் புஷ்ஷிங்கைத் தடுக்கிறது, நிலைய இடப்பெயர்ச்சி சிக்கல்களை நீக்குகிறது மற்றும் ஒட்டுமொத்த உற்பத்தி வரிசையின் நிலைத்தன்மை மற்றும் பொருத்துதல் துல்லியத்தை பெரிதும் மேம்படுத்துகிறது.

  1.3 தரப்படுத்தப்பட்ட ஹைட்ராலிக் பஃபர் சிஸ்டம்

     • φ20/φ25 சிறிய துளை: அனுசரிக்க முடியாத ஹைட்ராலிக் பஃபருடன் பொருந்துகிறது, செலவு குறைந்த நிலையான இடையக செயல்திறனுடன் ஒளி மற்றும் நடுத்தர-சுமை குறைந்த-வேக வேலை நிலைமைகளுக்கு ஏற்றவாறு மாற்றியமைக்கிறது.

     • φ32–φ80 பெரிய துளை: அனுசரிப்பு ஹைட்ராலிக் தாங்கல் பொருத்தப்பட்ட. தணிப்பு எதிர்ப்பை மாற்ற பயனர்கள் சரிசெய்தல் வட்டை சுதந்திரமாகச் சுழற்றலாம், வெவ்வேறு எடைகள் கொண்ட பணிப்பகுதிகளைப் பொருத்தலாம் மற்றும் தாக்க ஆற்றலை முழுமையாக உறிஞ்சி, பூஜ்ஜிய-தாக்கத்தை நிறுத்துவதை அடைய வேகத்தை அனுப்பலாம்.

  1.4 உயர்-விறைப்பு மற்றும் நீண்ட ஆயுள் வடிவமைப்பு

     தடிமனான கடினமான குரோம்-பூசப்பட்ட பிஸ்டன் ராட் மற்றும் கடினமான அனோடைஸ் செய்யப்பட்ட சிலிண்டர் உடல், சிறந்த உடைகள் எதிர்ப்பு, அழுத்தம் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. நிலையான எண்ணெய்-இலவச செயல்பாட்டு வடிவமைப்பு குறைந்த பராமரிப்பு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையுடன் சுத்தமான உற்பத்தி சூழல்கள் மற்றும் வெல்டிங் ஸ்பிளாஸ்-ப்ரூஃப் வேலை நிலைமைகளுக்கு மாற்றியமைக்கிறது.

  1.5 நெகிழ்வான நிறுவல் & ஸ்விட்ச் லேஅவுட்

     நிலையான flange மவுண்டிங் வேகமான மற்றும் நிலையான நிறுவலை உறுதி செய்கிறது. சிலிண்டர் பாடி சென்சார் மவுண்டிங் பள்ளங்களுடன் முன்பதிவு செய்யப்பட்டுள்ளது, கூடுதல் பாகங்கள் இல்லாமல் நேரடி காந்த சுவிட்ச் நிறுவலை ஆதரிக்கிறது. 4-பக்க மவுண்டிங் வடிவமைப்பு வலுவான தளவமைப்புத் தகவமைப்புடன் ஆன்-சைட் ஃபிக்ச்சர் குறுக்கீட்டைத் தவிர்க்கிறது.

  1.6 மாதிரி செயல்பாட்டு வேறுபாடு

     • TWH தொடர்அதிகபட்ச ஸ்டாப்பிங் ஃபோர்ஸ் கொண்ட நிலையான இரட்டை-செயல்படும் அமைப்பு, அதிக சுமை மற்றும் அதிக அதிர்வெண் தொடக்க-நிறுத்தக் காட்சிகளுக்கு ஏற்றது.

     • TWM தொடர்: உள்ளமைக்கப்பட்ட வசந்த கட்டமைப்புடன் இரட்டை நடிப்பு, மின்சாரம் செயலிழந்த பிறகு தானியங்கி வெளியீட்டை உணர்ந்து, அதிக ஆபத்துள்ள நிலையங்களுக்கான உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பிற்கு முன்னுரிமை அளித்தல்.

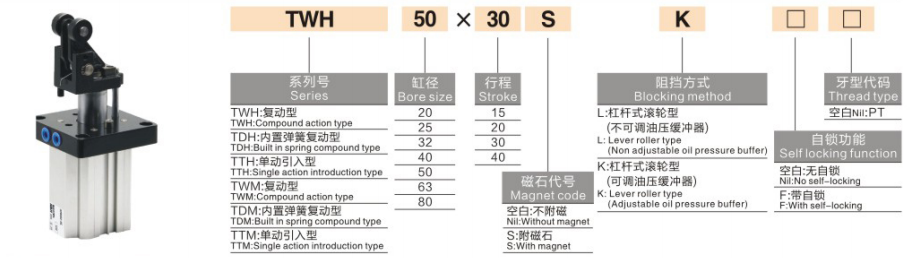

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1. வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: TWH50-30SK-F, TWM63-30K-F

  2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     • சுய-பூட்டுதல் நடுத்தர-சுமை மாதிரி: TWH50-30S-F (φ50 துளை, 30 மிமீ ஸ்ட்ரோக், சரிசெய்ய முடியாத ஹைட்ராலிக் பஃபர், சுய-பூட்டுதல் செயல்பாடு)

     • பாதுகாப்பு பவர்-ஆஃப் வெளியீட்டு மாதிரி: TWM63-30K-F (φ63 துளை, 30 மிமீ ஸ்ட்ரோக், அனுசரிப்பு ஹைட்ராலிக் பஃபர், உள்ளமைக்கப்பட்ட வசந்த பாதுகாப்பு அமைப்பு, சுய-பூட்டுதலுடன்)

3. பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

 3.1 அடிப்படை விவரக்குறிப்புகள்

     • செயல்பாட்டு முறை: TWH = இரட்டை நடிப்பு; TWM = உள்ளமைக்கப்பட்ட வசந்தத்துடன் இரட்டை நடிப்பு

     • வேலை அழுத்த வரம்பு: 0.05 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

     • சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல்)

     • இடையக கட்டமைப்பு: φ20/φ25 = சரிசெய்ய முடியாத ஹைட்ராலிக் பஃபர்; φ32~φ80 = அனுசரிப்பு ஹைட்ராலிக் பஃபர்

     • உயவு முறை: எண்ணெய் இல்லாத செயல்பாடு

     • நிறுவல் முறை: நிலையான flange மவுண்டிங்

  3.2 நிலையான துளை மற்றும் பக்கவாதம் சேர்க்கை

 3.3 கோட்பாட்டு ஸ்டாப்பிங் ஃபோர்ஸ் (அலகு: N @0.5MPa, லீவர் வெளியீடு, TWH)

  3.4 தயாரிப்பு எடை (அலகு: கிலோ @ ஸ்டாண்டர்ட் ஸ்ட்ரோக், TWH)

4. முக்கிய கட்டமைப்பு மற்றும் தேர்வு வழிகாட்டுதல்கள்

 4.1 இடையக வகை தேர்வு

     • எஸ் சரிசெய்ய முடியாத ஹைட்ராலிக் பஃபர்: φ20/φ25 சிறிய துளைகளுக்கு அர்ப்பணிக்கப்பட்டது. செலவு குறைந்த, குறைந்த சுமைகளுக்கு ஏற்றது (≤50kg) மற்றும் குறைந்த வேக இயக்கம் (≤0.3m/s) நிலையான நிலையான இடையக செயல்திறன்.

     • கே சரிசெய்யக்கூடிய ஹைட்ராலிக் பஃபர்: φ32–φ80 பெரிய துளைகளுக்கு பிரத்தியேகமானது. இலவச தணிப்பு சரிசெய்தல், நடுத்தர மற்றும் அதிக சுமைகள் (50-300kg) மற்றும் நடுத்தர-அதிவேக செயல்பாடு (≤0.5m/s), பல்வேறு வேலை நிலைமைகளுக்கு ஏற்றவாறு பொருந்தும்.

 4.2 சுய-பூட்டுதல் செயல்பாடு தேர்வு

     • எஃப் சுய-பூட்டுதல் வகை (பரிந்துரைக்கப்படுகிறது): பணிக்கருவி தாக்கம் நிறுத்தப்பட்ட பிறகு தானியங்கி பூட்டுதல், பணிக்கருவி ரீபவுண்ட் மற்றும் ஸ்டேஷன் இடப்பெயர்ச்சியை திறம்பட தடுக்கும். முழு தானியங்கு தொடர்ச்சியான கன்வேயர் கோடுகளுக்கு ஏற்றது, செயல்பாட்டு நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

     • பூட்டாத வகை: சிறிய தலைகீழ் தாக்கம் மற்றும் கைமுறை மீட்டமைப்பு கொண்ட காட்சிகளுக்கு மட்டுமே பொருந்தும். மோசமான நிலைப்புத்தன்மை காரணமாக தானியங்கி உற்பத்தி வரிகளுக்கு பரிந்துரைக்கப்படவில்லை.

  4.3 செயல்பாட்டு முறை தேர்வு

     • TWH இரட்டை நடிப்பு: இருதரப்புக் கட்டுப்படுத்தக்கூடிய கிளாம்பிங் மற்றும் வெளியிடுதலுடன் கூடிய அதிகபட்ச நிறுத்த விசை. அதிக சுமை மற்றும் உயர் அதிர்வெண் தொடக்க-நிறுத்த சைக்கிள் ஓட்டுதல் காட்சிகளுக்கு உகந்ததாக உள்ளது.

     • TWM ஸ்பிரிங்-லோடட் டபுள்-ஆக்டிங்: மின்சாரம் செயலிழந்தவுடன் தானியங்கி வெளியீடு, உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பை உறுதி செய்தல். ஆபத்தான வேலை நிலையங்கள் மற்றும் பவர்-ஆஃப் பாதுகாப்பு பயன்பாடுகளுக்கு முன்னுரிமை அளிக்கப்பட்டது.

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • மீடியம் & ஹெவி-டூட்டி கன்வேயர் கோடுகள்: எலக்ட்ரானிக்ஸ், வீட்டு உபயோகப் பொருட்கள் மற்றும் தளவாடத் தொழில்களில் 50-300 கிலோ எடையுள்ள தட்டுகள் மற்றும் கருவித் தட்டுகளை நிறுத்துதல், இடமாற்றம் செய்தல் மற்றும் மாற்றுதல் எதிர்ப்பு ஆகியவற்றில் நிபுணத்துவம் பெற்றது, நிலையான நடுத்தர கனமான சுமைகளை கட்டுப்படுத்தும் செயல்திறனை வழங்குகிறது.

     • தானியங்கு பொருள் கையாளுதல் கோடுகள்: ரோலர் மற்றும் பெல்ட் கன்வேயர்களில் நிறுத்தப்படும் நடுத்தர-அதிவேக (≤0.5மீ/வி) பணிப்பக்கத்திற்குப் பயன்படுத்தப்படுகிறது. சரிசெய்யக்கூடிய ஹைட்ராலிக் பஃபர் பணியிடங்களைப் பாதுகாக்க மென்மையான மற்றும் தாக்கம் இல்லாத நிறுத்த செயல்முறையை அடைகிறது.

     • இயந்திர கருவி & வெல்டிங் நிலையங்கள்: இயந்திர கருவி ஏற்றுதல் / இறக்குதல் கட்டுப்படுத்துதல் மற்றும் வெல்டிங் பொருத்துதல் பொருத்துதல் ஆகியவற்றிற்கு ஏற்றது. தாக்க எதிர்ப்பு மற்றும் வெல்டிங் கசடு தடுப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது கடுமையான தொழில்துறை வேலை நிலைமைகளுக்கு நிலையானதாக மாற்றியமைக்கிறது.

     • AS/RS & AGV டோக்கிங் சிஸ்டம்ஸ்: ஸ்டீரியோஸ்கோபிக் கிடங்கு தட்டு நிறுத்தம் மற்றும் AGV துல்லியமான நறுக்குதல் பொருத்துதல் ஆகியவற்றிற்கு பயன்படுத்தப்படுகிறது. சுய-பூட்டுதல் எதிர்ப்பு ரீபவுண்ட் வடிவமைப்பு, அறிவார்ந்த கிடங்கு அமைப்புகளுக்கு நிலையான நடவடிக்கை மற்றும் நம்பகமான சமிக்ஞை கருத்துக்களை உறுதி செய்கிறது.

6. 3-படி விரைவான தேர்வு வழிகாட்டி

     1. துளை அளவு தேர்வு: ஒர்க்பீஸ் எடை மற்றும் இயக்க வேகத்திற்கு ஏற்ப துளையைத் தேர்ந்தெடுக்கவும். பாதுகாப்புத் தரத்தைப் பின்பற்றவும்: கோட்பாட்டு நிறுத்த விசை ≥ உண்மையான சுமை × 2. 50 கிலோவுக்குக் குறைவான சுமைக்கு φ25; 50-150 கிலோ சுமைக்கு φ32/φ40; 150-300கிலோ சுமைக்கு φ50/φ63.

     2. இடையக வகை தேர்வு: φ20/φ25 துளைகளுக்கு S சரிசெய்ய முடியாத இடையகத்தைத் தேர்ந்தெடுக்கவும்; மாறி வேகம் மற்றும் சுமை நிலைகளுக்கு ஏற்ப φ32க்கு மேல் உள்ள துளைகளுக்கு K அனுசரிப்பு இடையகத்தைத் தேர்ந்தெடுக்கவும்.

     3. செயல்பாட்டு கட்டமைப்பு தேர்வு: அனைத்து தானியங்கி உற்பத்தி வரிகளுக்கும் எஃப் சுய-பூட்டுதலைத் தேர்ந்தெடுக்கவும்; அதிக சுமை மற்றும் உயர் அதிர்வெண் காட்சிகளுக்கு TWH இரட்டை நடிப்பு; பாதுகாப்பு முன்னுரிமை மற்றும் பவர்-ஆஃப் பாதுகாப்பு நிலையங்களுக்கு TWM ஸ்பிரிங்-லோடட் வகையைத் தேர்வு செய்யவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH TWH/TWM தொடர் மீடியம்-ஹெவி டியூட்டி லீவர் ரோலர் ஸ்டாப்பர் சிலிண்டர்கள், 30-300 கிலோ தானியங்கி கன்வேயர் மற்றும் உற்பத்தி நிலையங்களுக்கு நிலையான, குறைந்த தாக்கம் மற்றும் உயர்-பாதுகாப்பு தொழில்முறை நிறுத்த தீர்வுகளை வழங்கும், சுய-லாக்கிங் எதிர்ப்பு ரீபவுண்ட் மெக்கானிசம் மற்றும் தரப்படுத்தப்பட்ட ஹைட்ராலிக் பஃபர் சிஸ்டம் ஆகியவற்றை ஒருங்கிணைக்கிறது.
