VHK தொடர் 2/2 & 3/2 வே குமிழ் கையேடு வால்வு | ஃபிங்கர் ரோட்டரி வால்வு SMC VHK தொடருடன் இணக்கமானது

பிராண்ட்: SOLH by Richge Technology | SMC VHK ஒரிஜினல் தொடருக்கான முழு மாற்றத்தக்க மாற்று

1. தயாரிப்பு கண்ணோட்டம்

     SOLH VHK தொடர் என்பது ஒரு மினி குமிழ் வகை கையேடு கட்-ஆஃப் வால்வாக பிரிக்கப்பட்டுள்ளதுVHK2 2/2 வழி மற்றும்VHK3 3/2 வழி வகைகள். இது நியூமேடிக் சர்க்யூட் ஆன்-ஆஃப் கட்டுப்பாட்டை உணர 90° ரோட்டரி குமிழ் வடிவமைப்பை ஏற்றுக்கொள்கிறது. 3/2 வழி மாதிரியானது உள்ளமைக்கப்பட்ட மறைக்கப்பட்ட வெளியேற்ற அமைப்பைக் கொண்டுள்ளது, இது போர்ட் A இலிருந்து மூடியிருக்கும் போது எஞ்சிய அழுத்தத்தை தானாகவே வெளியிடுகிறது, வெளிப்புற R எக்ஸாஸ்ட் போர்ட் தேவையில்லை. கூடுதல் அடிப்படை மவுண்டிங் இல்லாமல் இன்லைன் நேரடி பைப்லைன் நிறுவலுக்காக வடிவமைக்கப்பட்டுள்ளது, இது நியூமேடிக் கிளை குழாய்கள், சோலனாய்டு வால்வுகளுக்கு முன்னால் பாதுகாப்பு அழுத்த நிவாரண வால்வு மற்றும் வெற்றிட சுற்று ஆன்-ஆஃப் கட்டுப்பாடு ஆகியவற்றிற்கான சிறந்த கையேடு சுவிட்சாக செயல்படுகிறது. முழுத் தொடர் முழு பரிமாணமாகவும் செயல்பாட்டு ரீதியாகவும் அசல் SMC VHK தொடருடன் நேரடியாக மாற்றியமைக்கக்கூடியதாக உள்ளது.

  1.1 முக்கிய அடையாளம் & செயல்பாட்டு தர்க்கம்

     • குமிழ் வண்ணம் குறித்தல்VHK2 2-வழி வகைக்கான சாம்பல் குமிழ்; VHK3 3-வழி வகைக்கான நீல குமிழ், காட்சி விரைவான அடையாளத்தை அடைகிறது

     • தர்க்கத்தை மாற்றவும்: வால்வு திறப்புக்கு எதிரெதிர் திசையில் 90° சுழற்சி; வால்வு மூடுவதற்கு கடிகார திசையில் 90° சுழற்சி, தெளிவான குமிழ் சுட்டிக்காட்டி நிலைக் குறிப்புடன்

     • சீல் அமைப்பு: பாப்பட் வால்வு சீல் வடிவமைப்பு, அதி-குறைந்த மைக்ரோ கசிவுடன் சிறந்த காற்று புகாத செயல்திறனை வழங்குகிறது. அல்ட்ரா-லைட் ஆப்பரேட்டிங் டார்க் (0.04~0.14N·m) எளிதாக விரல் சுழற்றவும் மாறவும் அனுமதிக்கிறது

2. மாதிரி குறியீட்டு விதிகள் & இடைமுக விவரக்குறிப்பு

     குறியீட்டு தர்க்கம்: VHK[2/3][A]-[Front Port Spec]-[பின்புற போர்ட் ஸ்பெக்]

  2.1 மாதிரி வரையறை

     • VHK2: 2/2 வழி ஒற்றை கட்-ஆஃப் வகை

     • VHK3: 3/2 வழி கட்-ஆஃப் + எஞ்சிய அழுத்த நிவாரண வகை

     • ஒரு பின்னொட்டு: புதிய மேம்படுத்தப்பட்ட எதிர்ப்பு-துளி குமிழ் அமைப்பு (மேம்படுத்தப்பட்ட பதிப்பு); நிலையான பழைய பதிப்பிற்கு A இல்லை

     • ஆர் பின்னொட்டு: சுடர்-தடுப்பு தீயணைப்பு வால்வு உடல்

  2.2 போர்ட் வகை குறியீடு வரையறை

     • எஃப் குறியீடு: PU நைலான் ஹோஸ் இணைப்புக்கான புஷ்-ஃபிட் போர்ட்

     • எஸ் குறியீடு: திரிக்கப்பட்ட குழாய் இணைப்புக்கான வெளிப்புற நூல் போர்ட்

  2.3 மாதிரி பயன்பாட்டு எடுத்துக்காட்டுகள்:

     • VHK3A-08F-02S: 3/2 வழி மேம்படுத்தப்பட்ட ஆன்டி-ட்ராப் குமிழ் வால்வு, P போர்ட் φ8 புஷ்-ஃபிட், ஒரு போர்ட் G1/4 வெளிப்புற நூல்

     • VHK2-06F-06F: 2/2 வழி நிலையான வால்வு, இரட்டை-போர்ட் φ6 புஷ்-ஃபிட் நேராக வகை

  2.4 முழு தொடர் முழுமையான இடைமுக விவரக்குறிப்பு பட்டியல்

3. முக்கிய தொழில்நுட்ப அளவுருக்கள்

4. முக்கிய செயல்பாட்டு வேறுபாடு (முக்கிய தேர்வு வழிகாட்டி)

 4.1 VHK2 2/2 வழி (சாம்பல் குமிழ்)

     • திறந்த நிலை: P⇋A நிலையான காற்று விநியோகத்திற்காக முழுமையாக நடத்தப்பட்டது

     • மூடப்பட்ட மாநிலம்: P மற்றும் A போர்ட்கள் வெளியேற்றும் செயல்பாடு இல்லாமல் முற்றிலும் துண்டிக்கப்பட்டுள்ளன

     • முக்கிய பயன்பாடு: தூய பைப்லைன் ஆன்-ஆஃப் கட்டுப்பாடு, வெற்றிட சர்க்யூட் ஹோல்டிங் மற்றும் மெயின் ஏர் சோர்ஸ் சுவிட்ச் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

  4.2 VHK3 3/2 வழி (நீல குமிழ்)

     • திறந்த நிலை: P→A சாதாரண உபகரண செயல்பாட்டிற்கான காற்று உட்கொள்ளும் கடத்தல்

     • மூடப்பட்ட மாநிலம்: P போர்ட் மூடப்பட்டது, உள்ளமைக்கப்பட்ட மறைக்கப்பட்ட சேனல் மூலம் ஒரு போர்ட் தானாகவே எஞ்சிய அழுத்தத்தை வெளியேற்றுகிறது

     • முக்கிய நன்மை: பணிநிறுத்தத்திற்குப் பிறகு ஒரு-விசை எஞ்சிய வாயுவை காலியாக்குதல், எஞ்சிய அழுத்த அபாயங்களை நீக்குதல் மற்றும் பாதுகாப்பான வால்வு பிரித்தெடுத்தல் மற்றும் உபகரணங்கள் பராமரிப்பு ஆகியவற்றை உறுதி செய்தல்

5. கட்டமைப்பு மைய நன்மைகள்

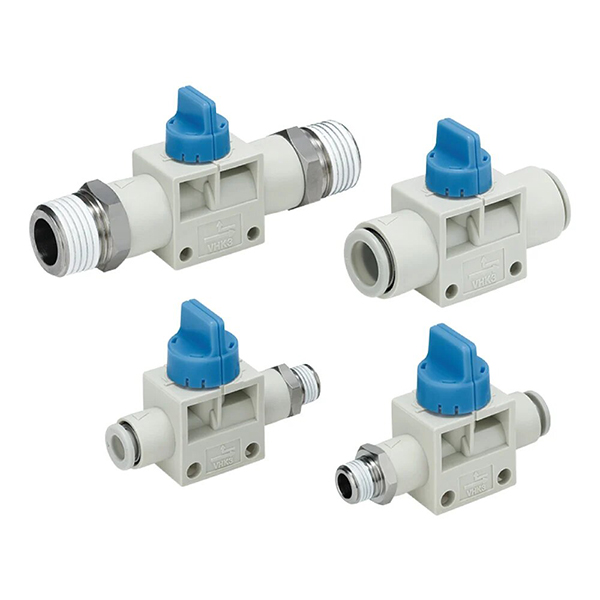

     • நான்கு யுனிவர்சல் பைப்லைன் சேர்க்கைகள்: F-F டூயல் புஷ்-ஃபிட், S-S டூயல் எக்ஸ்டர்னல் த்ரெட், F-S P-புஷ்/A-த்ரெட், S-F P-த்ரெட்/A-புஷ் இணைப்பு முறைகள், பல்வேறு ஆன்-சைட் பைப்லைன் தளவமைப்புகளுக்கு முழுமையாக மாற்றியமைக்கக்கூடிய ஆதரவு

     • விருப்பமான நிலையான அடைப்புக்குறி: விருப்ப பேனல் மற்றும் கேபினட் நிலையான நிறுவல், நெகிழ்வான நிறுவல் முறைகளுக்கு ஸ்னாப்-ஆன் மவுண்டிங் பிராக்கெட் பொருத்தப்பட்டுள்ளது

     • மேம்படுத்தப்பட்ட VHK-A ஆண்டி டிராப் அமைப்பு: மேம்படுத்தப்பட்ட குமிழ் ஆண்டி-லூசனிங் வடிவமைப்பு, உயர் அதிர்வெண் மீண்டும் மீண்டும் செயல்படும் போது குமிழ் விழுவதை திறம்பட தடுக்கிறது, சேவை நிலைத்தன்மையை மேம்படுத்துகிறது

     • சிறிய சிறிய அளவு: அல்ட்ரா-சிறிய உடல் வடிவமைப்பு, கம்பி தொட்டிகள், குறுகிய உபகரண இடைவெளிகள் மற்றும் கச்சிதமான மைக்ரோ நியூமேடிக் சுற்றுகளுக்கு மிகவும் பொருத்தமானது

     • சிறந்த சீலிங் செயல்திறன்: துல்லியமான பாப்பட் சீல் அமைப்பு மிகக் குறைந்த மைக்ரோ கசிவை அடைகிறது, நீண்ட கால நிலையான காற்று புகாத செயல்பாட்டை உறுதி செய்கிறது

6. தேர்வு வேறுபாடு: VHK குமிழ் வால்வு vs HSV கை ஸ்லைடு வால்வு

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • சோலனாய்டு வால்வு முன் பாதுகாப்பு அழுத்தம் நிவாரணம்: காற்று ஆதாரம் → VHK3 → சோலனாய்டு வால்வு. 3-வழி வால்வு மூடியிருக்கும் போது வால்வின் பின்னால் உள்ள எஞ்சிய அழுத்தத்தை தானாகவே காலி செய்கிறது, பாதுகாப்பான பிரித்தெடுத்தல் மற்றும் அழுத்தம் ஆபத்து இல்லாமல் நியூமேடிக் கூறுகளை பராமரிக்கிறது.

     • வெற்றிட சுற்று ஆன்-ஆஃப் கட்டுப்பாடு: VHK2 2-வழி வால்வு உறிஞ்சும் கோப்பை வெற்றிட பைப்லைனில் நிறுவப்பட்டுள்ளது, வெற்றிடத்தை வைத்திருக்கும் விளைவை பராமரிக்க மற்றும் காற்று கசிவு தோல்வியைத் தவிர்க்க, பணிநிறுத்தத்திற்குப் பிறகு வெற்றிட அழுத்தத்தை நிலையானதாக வெட்டுகிறது.

     • டூலிங் மைக்ரோ சிலிண்டர் கிளை ஸ்விட்ச்: மைக்ரோ சிலிண்டர் காற்று மூலத்தின் உள்ளூர் கையேடு தொடக்க-நிறுத்தக் கட்டுப்பாட்டிற்குப் பயன்படுத்தப்படுகிறது, ஒற்றை உபகரண பிழைத்திருத்தம், பராமரிப்பு மற்றும் சுயாதீன சுற்று மாறுதலுக்கு வசதியானது.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VHK தொடர் என்பது ஒரு மினி 90° ரோட்டரி ஃபிங்கர் மேனுவல் வால்வு, SMC ஒரிஜினல் VHK தொடருடன் முழுமையாக இணக்கமானது. 2-வே கட்-ஆஃப் மற்றும் 3-வே ரெசிச்சுவல் பிரஷர் ரிலீஃப் டூயல் ஃபங்ஷன்கள், பன்முகப்படுத்தப்பட்ட நூல்/புஷ்-ஃபிட் இடைமுகம் சேர்க்கைகள் மற்றும் அல்ட்ரா-லைட் செயல்பாடு ஆகியவற்றுடன், இது நியூமேடிக் கிளை சர்க்யூட்கள், பைலட் கண்ட்ரோல் மற்றும் வெற்றிட அமைப்பு பாதுகாப்புக்கான உகந்த மினி மேனுவல் சுவிட்ச் வால்வு ஆகும்.
