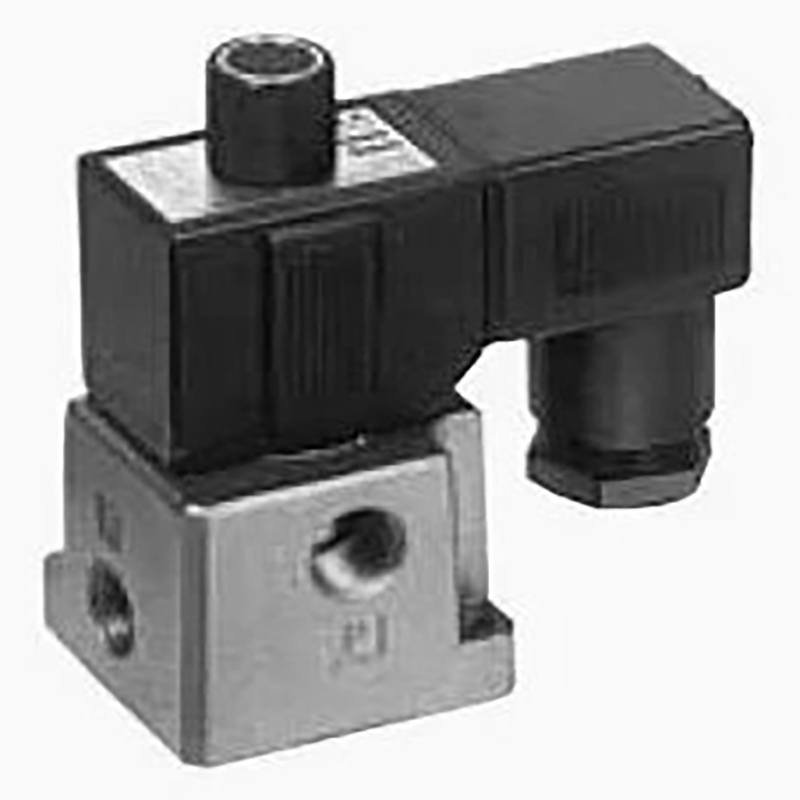

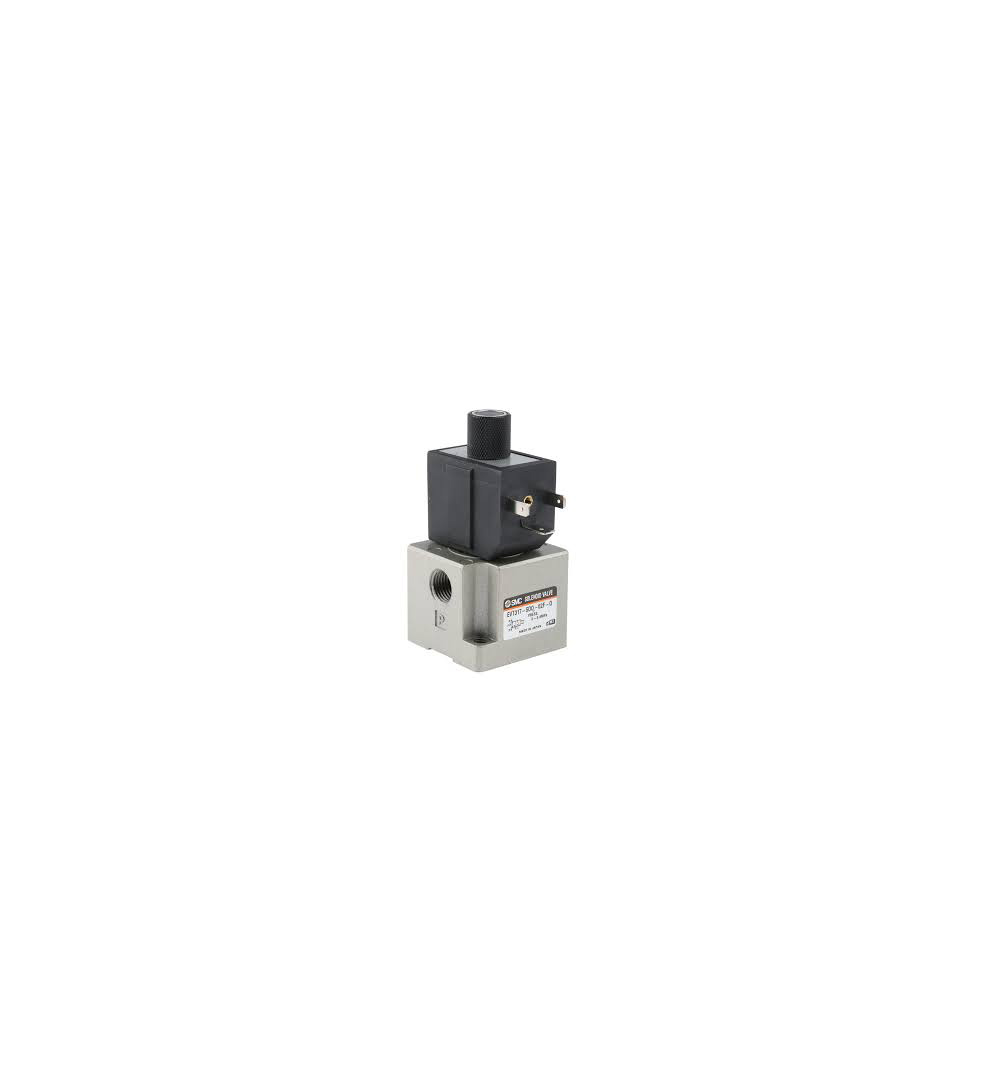

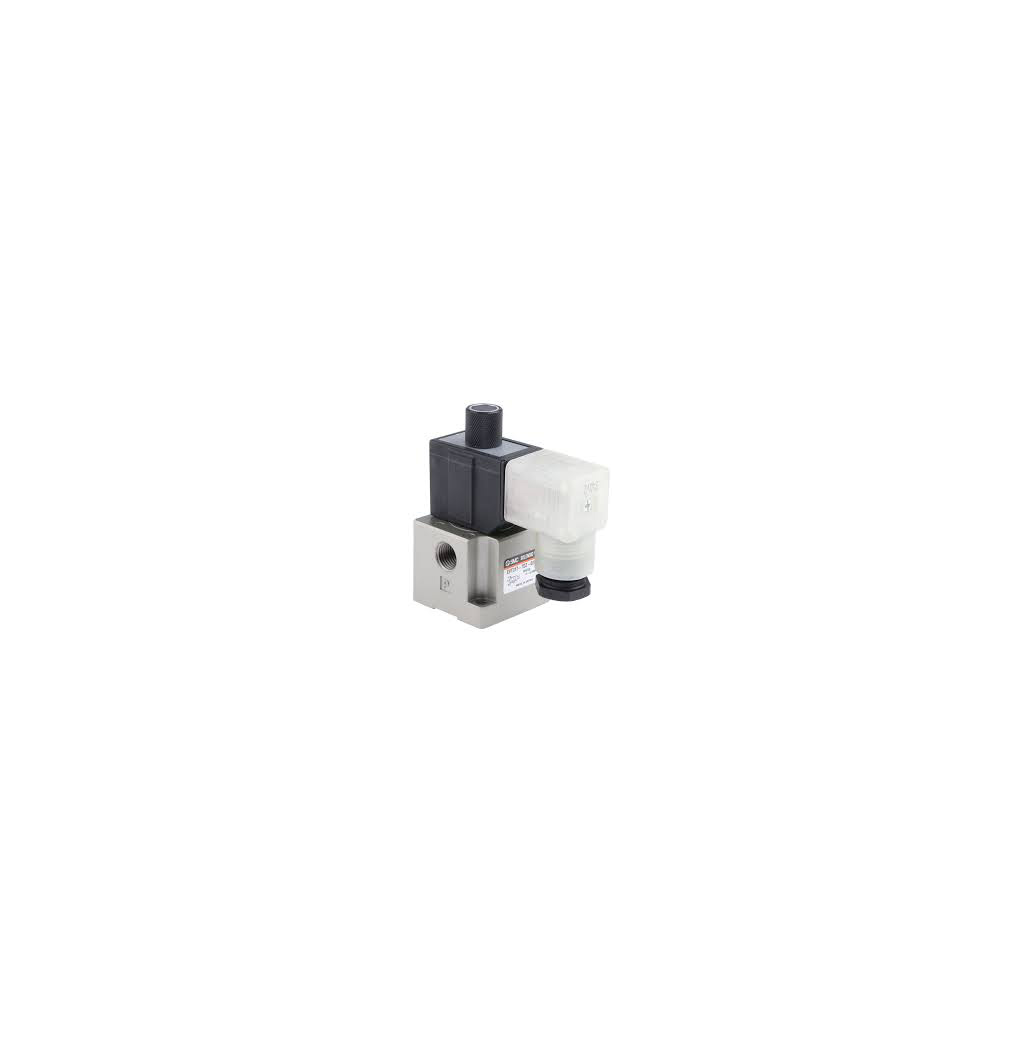

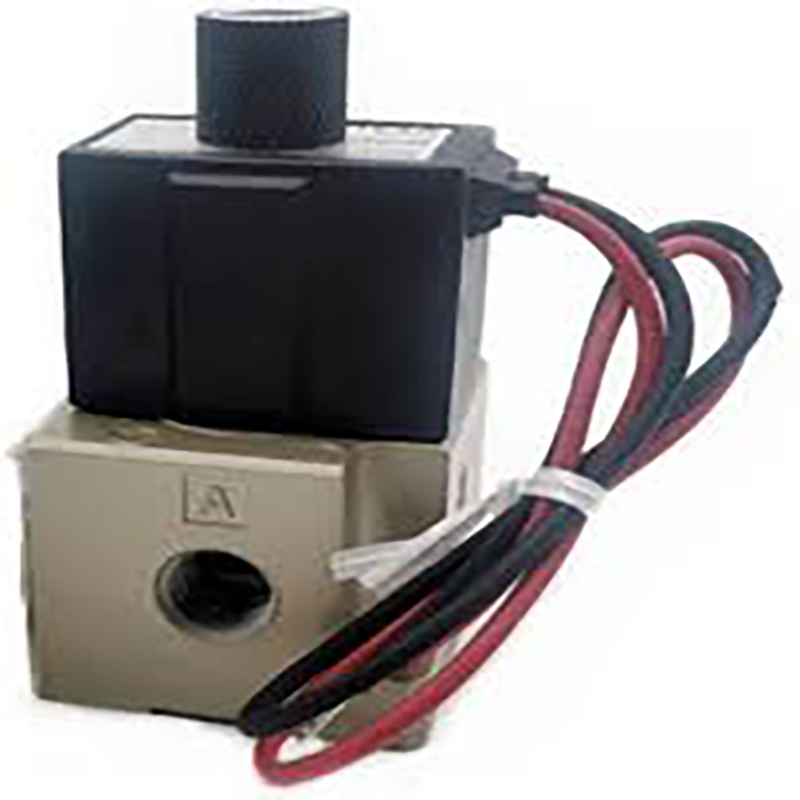

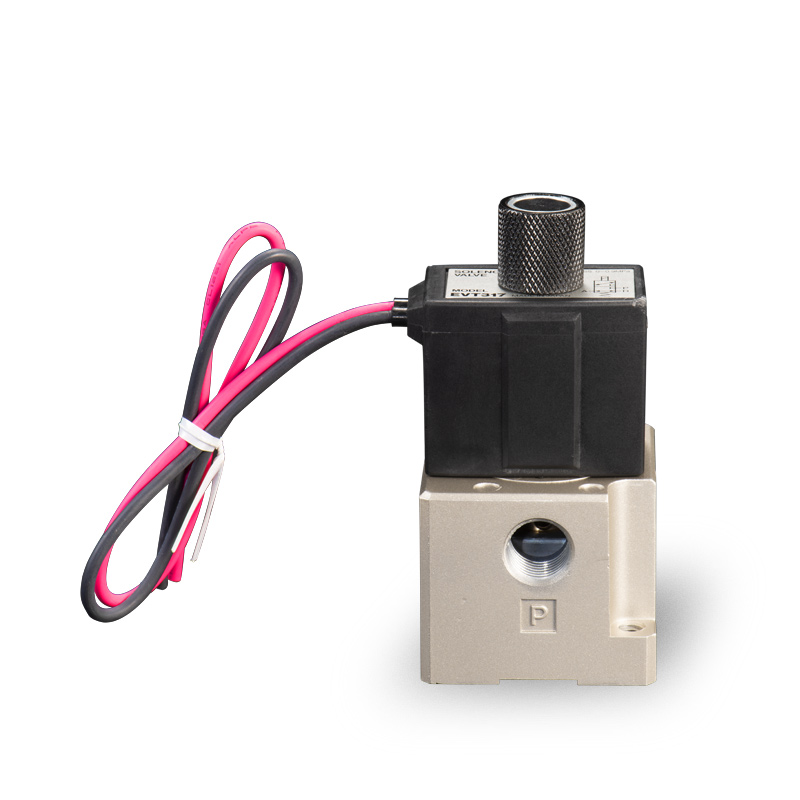

VT317 தொடர் 3 போர்ட் சோலனாய்டு வால்வு - நேரடி நடிப்பு பாப்பட் வகை

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     VT317 தொடர் என்பது SOLH தரநிலையின் கீழ் எலாஸ்டிக் சீல் அமைப்புடன் நேரடியாக செயல்படும் பாப்பட் 3-போர்ட் சோலனாய்டு வால்வு ஆகும். சுருக்கப்பட்ட காற்று மற்றும் மந்த வாயு சுற்றுகளுக்காக உருவாக்கப்பட்டது, இது காற்று சுற்று ஆன்-ஆஃப், மாறுதல் மற்றும் வெளியேற்றக் கட்டுப்பாட்டை உணர்கிறது. பூஜ்ஜிய-அழுத்த தொடக்கம் மற்றும் நேர்மறை அழுத்தம் மற்றும் வெற்றிட செயல்பாடு இரண்டையும் ஆதரிக்கும், இந்த சிறிய உயர்-பாய்ச்சல் பொது மாறுதல் வால்வு பல்வேறு தானியங்கு சாதனங்களின் உயர் சுழற்சி வேலை நிலைமைகளுக்கு பொருந்துகிறது.

முக்கிய முக்கிய அம்சங்கள்

     --ஜீரோ-பிரஷர் தொடக்கத்துடன் நேரடி பாப்பட் கட்டுமானம் செயல்பாட்டிற்கு குறைந்தபட்ச பைலட் அழுத்தம் தேவையில்லை. முழு நேர்மறை அழுத்த வரம்பில் நிலையான செயல்திறன் 0–0.9 MPa; வெற்றிட மாறுபாடு -101.2 kPa வரை அழுத்தத்தை ஆதரிக்கிறது, குறைந்த அழுத்தம், வெற்றிடம் மற்றும் நடுத்தர-உயர் அழுத்த வேலை சூழல்களுக்கு ஏற்றது.

     --6 செயல்பாடுகள் ஒரு வால்வில் ஒருங்கிணைக்கப்பட்டது, நெகிழ்வான பைப்பிங் ஸ்விட்சிங் 6 மாறக்கூடிய வேலை முறைகள் இதில் பொதுவாக மூடப்பட்ட (NC), பொதுவாக திறந்த (NO), ஃப்ளோ டிவைடர் மற்றும் செலக்டர் வால்வு. தனித்துவமான உள்ளமைவு நெகிழ்வுத்தன்மையுடன் பல்வேறு நியூமேடிக் சர்க்யூட் கோரிக்கைகளை ஒற்றை அலகு பூர்த்தி செய்கிறது.

     --உயர்ந்த ஓட்டத் திறன்மினி ஒட்டுமொத்த பரிமாணத்துடன் கூடிய கச்சிதமான உடல்: 45×89.5×45 மிமீ; ஓட்ட குணகம் C=2.6 dm³/(s·bar). ≤30 ms க்குள் விரைவான பதில் மற்றும் 10 ஹெர்ட்ஸ் வரை அதிகபட்ச மாறுதல் அதிர்வெண், அதிவேக காற்று பாதை மாறுவதற்கு மிகவும் பொருத்தமானது.

     --எலாஸ்டிக் சீல் & லூப்ரிகேஷன் இல்லாத டிசைன் பிரீமியம் எலாஸ்டிக் சீல் கூறுகள் நம்பகமான இறுக்கம் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையை வழங்குகின்றன. உயவு இல்லாத செயல்பாடு எரிவாயு சுற்றுகளை சுத்தமாகவும் சுற்றுச்சூழலுக்கு ஏற்றதாகவும் வைத்திருக்கும் அதே வேளையில் வழக்கமான பராமரிப்பு செலவுகளை குறைக்கிறது.

 பில்ட்-இன் நான்-லாக்கிங் மேனுவல் ஓவர்ரைடுக்கு ஈஸி கமிஷனிங் ஸ்டாண்டர்ட் அல்லாத லாக்கிங் மேனுவல் புஷ் பொத்தான் ஆன்-சைட் டிபக்கிங், எமர்ஜென்சி மேனுவல் ஸ்விட்சிங், நிறுவல் மற்றும் பராமரிப்பு நடைமுறைகளை எளிதாக்குகிறது.

     --Manifold Mountable & Strong Compatibility ஆனது பன்மடங்கு அடுக்கப்பட்ட அசெம்பிளியை ஆதரிக்கிறது மற்றும் நிலையான வால்வு தீவு அமைப்புகளுடன் பொருந்துகிறது, மையப்படுத்தப்பட்ட நியூமேடிக் கட்டுப்பாடு மற்றும் மல்டி-வால்வு ஒருங்கிணைக்கப்பட்ட லூப்களுக்கு ஏற்றது.

முழு தொழில்நுட்ப விவரக்குறிப்புகள்

     --போர்ட் லேஅவுட்: 3-போர்ட்

     --இயக்க அமைப்பு: நேரடியாக செயல்படும் பாப்பேட் வகை

     --சீல் வகை: மீள் ரப்பர் முத்திரை

     --பொருந்தக்கூடிய நடுத்தர: அழுத்தப்பட்ட காற்று, மந்த வாயு

     --இயக்க அழுத்தம்: 0–0.9 MPa; வெற்றிட மாதிரி: -101.2 kPa ~ 0.1 MPa

     --ஆதார அழுத்தம்: 1.5 MPa

     --சுற்றுப்புற வெப்பநிலை: -10℃ ~ +50℃

     --மறுமொழி நேரம்: ≤ 30 ms

     --அதிகபட்ச இயக்க அதிர்வெண்: 10 ஹெர்ட்ஸ்

     --லூப்ரிகேஷன் தேவை: உயவு இல்லாதது

     --கைமுறை செயல்பாடு: பூட்டாத கைமுறை மேலெழுதல்

     --போர்ட் நூல் அளவு: Rc 1/4 (02)

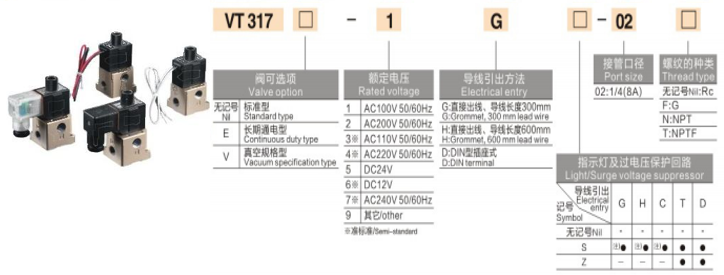

     --விருப்ப சுருள் மின்னழுத்தம்: DC12V / DC24V, AC110V / AC220V & தனிப்பயனாக்கப்பட்ட மின்னழுத்தங்கள்

     --பாதுகாப்பு வகுப்பு: தூசி-தடுப்பு அமைப்பு4. வழக்கமான பயன்பாட்டுக் காட்சிகள்· தானியங்கி அசெம்பிளி லைன்கள், ரோபோ கைகள் மற்றும் கிளாம்பிங் ஃபிக்சர்களுக்கான நியூமேடிக் கண்ட்ரோல் லூப்கள்

     --காற்று வீசுதல், திரவ ஜெட்டிங் மற்றும் வெற்றிட உறிஞ்சுதல் அமைப்புகள்

     --பேக்கேஜிங், அச்சிடுதல், ஜவுளி, மரவேலை மற்றும் உணவு பதப்படுத்தும் இயந்திரங்கள்

     --பூஜ்ஜிய அழுத்த தொடக்கம், வெற்றிட இணக்கத்தன்மை, உயர் அதிர்வெண் சைக்கிள் ஓட்டுதல் மற்றும் சிறிய நிறுவல் இடம் தேவைப்படும் உபகரணங்கள்

     --மையப்படுத்தப்பட்ட வால்வு தீவுகள் மற்றும் பன்மடங்கு ஒருங்கிணைந்த நியூமேடிக் கட்டுப்பாட்டு சுற்றுகள்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VT317 நேரடி நடிப்பு 3-போர்ட் பாப்பட் சோலனாய்டு வால்வு பூஜ்ஜிய-அழுத்த தொடக்கம், முழு வெற்றிட இணக்கத்தன்மை, ஆறு மாறக்கூடிய செயல்பாடுகள், கச்சிதமான உயர்-பாய்ச்சல் செயல்திறன் மற்றும் பராமரிப்பு-இல்லாத செயல்பாடு, ஆன்-ஆஃப் மற்றும் அனைத்து ஆட்டோமேஷன் நியூமேடிக் சர்க்கிங் கட்டுப்பாட்டிற்கான செலவு குறைந்த உலகளாவிய வால்வாக செயல்படுகிறது.
