VZM500 (VZM5) தொடர் 5/2-வே மெக்கானிக்கல் வால்வு

VZM500 (VZM5) தொடர் 5/2-வே மெக்கானிக்கல் வால்வு | மீடியம் ஃப்ளோ எலாஸ்டிக் சீல் நியூமேடிக் கண்ட்ரோல் வால்வு

பிராண்ட்: SOLH by Richge Technology | SMC இணக்கமான 5-போர்ட் மெக்கானிக்கல் ஆக்சுவேட்டட் நியூமேடிக் வால்வு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH VZM5 (VZM500) தொடர் aநடுத்தர அளவிலான 5/2-வழி இயந்திர கட்டுப்பாட்டு வால்வு SMC தரத்துடன் முழுமையாக இணக்கமானது. உயர்-நம்பகத்தன்மை கொண்ட மீள் ரப்பர் முத்திரை கட்டமைப்பை ஏற்று, இது நிலையான சீல், வேகமான பதில் மற்றும் 0.6 வரை Cv மதிப்புடன் சிறந்த நடுத்தர ஓட்ட செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. நிலையான Rc1/8 போர்ட் மற்றும் முழுமையான விருப்ப ஆக்சுவேட்டர் ஹெட்களுடன் பொருத்தப்பட்டுள்ளது, இது மெக்கானிக்கல் லிமிட் தூண்டுதல், கையேடு ஜாக் கட்டுப்பாடு மற்றும் பாதுகாப்பு சர்க்யூட் இன்டர்லாக் ஆகியவற்றை ஆதரிக்கிறது. ஃப்ளெக்சிபிள் ஃபுட் மவுண்டிங் மற்றும் பன்மடங்கு ஒருங்கிணைந்த நிறுவல், உயர் அதிர்வெண் நீடித்து நிலைத்தன்மை மற்றும் பரந்த அழுத்தத் தகவமைப்பு ஆகியவற்றுடன், இது இரட்டை சிலிண்டர் ஒத்திசைவு, நியூமேடிக் சர்க்யூட் ஸ்விட்ச்சிங் மற்றும் தானியங்கி உற்பத்தி வரிகளில் இயந்திர வரம்பு கட்டுப்பாடு ஆகியவற்றிற்கான நிலையான பிரதான மாதிரியாக செயல்படுகிறது.

2. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

3. போர்ட் டெபினிஷன் & சர்க்யூட் பயன்முறை

  3.1 நிலையான 5/2-வழி முறை (இரட்டைக் கட்டுப்பாடு / இயந்திரக் கட்டுப்பாடு)

     1(P) = ஏர் சப்ளை போர்ட், 2(A) = பாசிட்டிவ் அவுட்புட் போர்ட், 3(B) = ரிவர்ஸ் அவுட்புட் போர்ட், 4(EXH) = எக்ஸாஸ்ட் போர்ட், 5(EXH) = எக்ஸாஸ்ட் போர்ட். இருதரப்பு மாறுதல் மற்றும் நியூமேடிக் ஆக்சுவேட்டர்களின் விரைவான வெளியேற்றத்தை உணர்கிறது.

  3.2 விருப்ப 5/3-வழி முறை (நடுநிலை நிலை)

     விருப்பமான நடுத்தர மூடிய வகை மற்றும் நடுத்தர அழுத்த நிவாரண வகை, நியூமேடிக் பொருத்துதல், அழுத்தத்தை பராமரித்தல் மற்றும் துல்லியமான ஸ்ட்ரோக் கட்டுப்பாடு தேவைகளுக்கு துல்லியமாக மாற்றியமைத்தல்.

  3.3 பைலட் போர்ட் விவரக்குறிப்பு

     EXH பைலட் போர்ட் M5×0.8 நூலை ஏற்றுக்கொள்கிறது. வெளிப்புற பைலட் பதிப்பு சுயாதீனமான காற்று மூலக் கட்டுப்பாட்டை ஆதரிக்கிறது, இது மையப்படுத்தப்பட்ட நியூமேடிக் கட்டுப்பாடு மற்றும் பெரிய-பாய்வு வளைய பொருந்தும் காட்சிகளுக்கு ஏற்றது.

4. முழு தொடர் ஆக்சுவேட்டர் ஹெட் விருப்பங்கள்

5. மாதிரி குறியீட்டு விதிகள் & பொதுவான மாதிரிகள்

  5.1 மாதிரி விளக்கம் (எடுத்துக்காட்டு: VZM550-01-08)

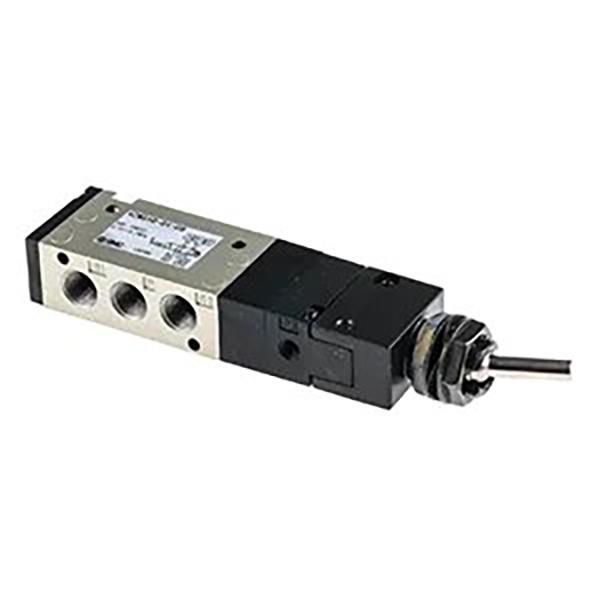

     • VZM550: நிலையான 5/2-வழி மீள் முத்திரை அடிப்படை இயந்திர வால்வு

     • போர்ட் குறியீடு: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • ஆக்சுவேட்டர் குறியீடு: 08=மாற்று நெம்புகோல்; 01=ரோலர் நெம்புகோல்; 30=புஷ் பட்டன்; 37=புஷ்-புல்

     • விருப்ப பின்னொட்டு: -எல்=கால் அடைப்புக்குறியுடன்; -3=5/3-வழி வகை; பி=வெளிப்புற பைலட் வகை

  5.2 ஹாட்-செல்லிங் ஸ்டாண்டர்ட் மாடல்கள்

     • VZM550-01-01: 5/2-வே, அடிப்படை ரோலர் லீவர், Rc1/8 போர்ட், பொதுவான இயந்திர வரம்பு காட்சிகளுக்கு விரும்பப்படுகிறது

     • VZM550-01-30: 5/2-வே, புஷ் பட்டன் வகை, Rc1/8 போர்ட், கையேடு உபகரணங்கள் ஜாக் மற்றும் பிழைத்திருத்தத்திற்கு ஏற்றது

     • VZM550-01-37: 5/2-வே, புஷ்-புல் வகை, Rc1/8 போர்ட், கைமுறையாகப் பூட்டுதல் மற்றும் தவறான செயல்பாட்டிற்கு எதிரான கட்டுப்பாடு

     • VZM550-01-02: 5/2-வழி, ஒரு திசை ரோலர் நெம்புகோல், Rc1/8 போர்ட், தொழில்முறை எதிர்ப்பு ரீபவுண்ட் வரம்பு கட்டுப்பாடு

6. முக்கிய தயாரிப்பு நன்மைகள்

  6.1 நிலையான நடுத்தர பெரிய ஓட்டம்

     யுனிவர்சல் Rc1/8 போர்ட் மற்றும் Cv=0.6 ஃப்ளோ குணகம், நடுத்தர-பாய்ச்சல் நியூமேடிக் சர்க்யூட்களை கச்சிதமாகப் பொருத்துகிறது, இரட்டை சிலிண்டர்களின் நிலையான ஒத்திசைவான செயல் மற்றும் பல ஆக்சுவேட்டர்களின் நம்பகமான இணைப்பை உணர்தல்.

  6.2 உயர் நிலைப்புத்தன்மை மீள் சீல்

     ஒருங்கிணைக்கப்பட்ட ரப்பர் வால்வு கோர் எலாஸ்டிக் சீல் அமைப்பு, பூஜ்ஜிய கசிவு, நிலையான அழுத்தத்தை தக்கவைத்தல் மற்றும் வேகமான மறுமொழி வேகம் ஆகியவற்றைக் கொண்டுள்ளது. இது நீண்ட சேவை வாழ்க்கை மற்றும் வழக்கமான தொழில்துறை வேலை நிலைமைகளின் கீழ் மிகக் குறைந்த பராமரிப்பு செலவை வழங்குகிறது.

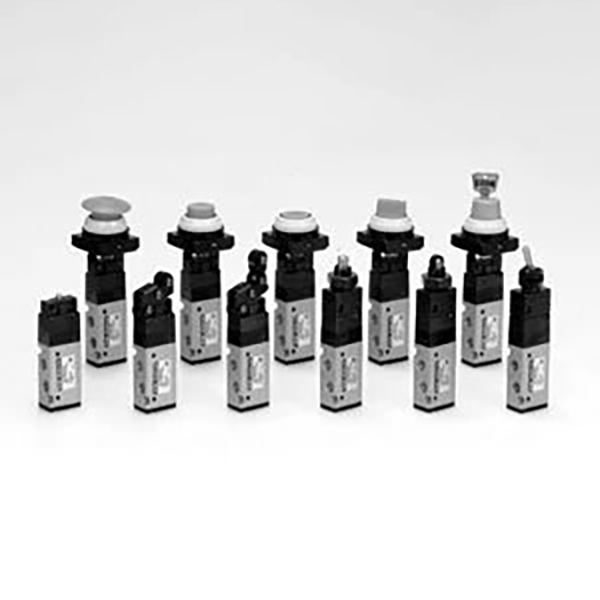

  6.3 முழு-கவரேஜ் தூண்டுதல் முறைகள்

     ரோலர், உலக்கை, மாற்று லீவர், பொத்தான் மற்றும் புஷ்-புல் வகைகள் உள்ளிட்ட முழுமையான ஆக்சுவேட்டர் விருப்பங்கள் இயந்திர வரம்பு, தானியங்கி தூண்டுதல், கைமுறை பிழைத்திருத்தம் மற்றும் பாதுகாப்பு இன்டர்லாக் பயன்பாட்டு காட்சிகளை முழுமையாக உள்ளடக்கும்.

 6.4 பன்முகப்படுத்தப்பட்ட நெகிழ்வான நிறுவல்

     சுயாதீன கால் அடைப்புக்குறி நிறுவல் மற்றும் பன்மடங்கு ஒருங்கிணைந்த கிளஸ்டர் நிறுவலை ஆதரிக்கிறது. தன்னிச்சையான EXH போர்ட்களை வெளியேற்றுவதற்காக பைப் செய்யலாம், அடர்த்தியான பேனல் தளவமைப்பு மற்றும் வரையறுக்கப்பட்ட நிறுவல் இடத்துக்கு ஏற்றது.

  6.5 உயர் அதிர்வெண் தொழில்துறை ஆயுள்

     300c.p.m வரை உயர் அதிர்வெண் சுழற்சி செயல்பாட்டை ஆதரிக்கிறது, சிறந்த தாக்கம் மற்றும் அதிர்வு எதிர்ப்பு. கனரக தொழில்துறை உபகரணங்களின் நீண்டகால தொடர்ச்சியான செயல்பாட்டிற்கு இது நிலையானது.

  6.6 வெளிப்புற பைலட் விரிவாக்கக்கூடிய வடிவமைப்பு

     விருப்பமான வெளிப்புற பைலட் கட்டுப்பாட்டு பயன்முறையானது ரிமோட் மற்றும் மையப்படுத்தப்பட்ட காற்று மூலக் கட்டுப்பாட்டை உணர்ந்து, பெரிய ஓட்டம் பிரதான சுற்றுகள் மற்றும் தானியங்கு ஒருங்கிணைந்த நியூமேடிக் அமைப்புகளின் பொருந்தக்கூடிய தேவைகளைப் பூர்த்தி செய்கிறது.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • இரட்டை சிலிண்டர் ஒத்திசைவு கட்டுப்பாடு: இயங்கும் நிலைத்தன்மையை மேம்படுத்த தானியங்கி கருவிகளில் இரட்டை சிலிண்டர்களின் ஒத்திசைவான கூட்டு நடவடிக்கையை உறுதி செய்யவும்.

     • நியூமேடிக் சர்க்யூட் மாறுதல்: ஜிக் மற்றும் ஃபிக்சர்களின் கிளாம்ப்/அன்கிளம்ப் ஸ்விட்ச்சிங், ஸ்டேஷன் ஸ்விட்சிங் மற்றும் நியூமேடிக் லூப் டைரக்ஷனல் கண்ட்ரோல்.

     • இயந்திர வரம்பு தூண்டுதல்: ஸ்ட்ரோக் இன்-பிளேஸ் சிக்னல் தூண்டுதல் மற்றும் ரோலர் லீவர் ஆக்சுவேட்டர்கள் வழியாக மெக்கானிக்கல் இன்டர்லாக் பாதுகாப்பு.

     • கைமுறை செயல்பாட்டுக் கட்டுப்பாடு: கருவி பிழைத்திருத்தம், கைமுறை ஜாக் ஸ்டார்ட்/ஸ்டாப் மற்றும் பேனல் கையேடு கட்டுப்பாடு பொத்தான் மற்றும் புஷ்-புல் வகைகளின் வழியாக.

     • பாதுகாப்பு பாதுகாப்பு சுற்று: பூட்டக்கூடிய மற்றும் காளான் ஹெட் ஆக்சுவேட்டர்களுடன் அவசர நிறுத்த மீட்டமைப்பு மற்றும் பாதுகாப்பு கதவு இன்டர்லாக் பாதுகாப்பு.

     • தொழில்துறை பொது ஆட்டோமேஷன்: உயர் அதிர்வெண் நிலைக் கட்டுப்பாடு மற்றும் பேக்கேஜிங், பிரிண்டிங் மற்றும் எலக்ட்ரானிக் உற்பத்தி உபகரணங்களுக்கான மல்டி-ஆக்சுவேட்டர் இணைப்பு.

8. VM தொடர் மாதிரி தேர்வு ஒப்பீடு

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VZM500 (VZM5) தொடர் 5/2-வழி இயந்திர வால்வு ஒருங்கிணைக்கிறதுRc1/8 நிலையான போர்ட், Cv0.6 நடுத்தர பெரிய ஓட்டம், முழு-தொடர் பல செயல்பாடு இயக்கிகள் மற்றும் நெகிழ்வான நிறுவல் முறைகள், தானியங்கி இரட்டை சிலிண்டர் ஒத்திசைவு கட்டுப்பாடு மற்றும் நியூமேடிக் சர்க்யூட் ஸ்விட்ச்சிங் சிஸ்டம்களுக்கான நிலையான பிரதான முக்கிய அங்கமாக உள்ளது.
