பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH 2V தொடர் ஒரு தொழில்முறை2/2 வழி திரவ சோலனாய்டு வால்வு காற்று, நீர் மற்றும் எண்ணெய் ஆகியவற்றின் உலகளாவிய திரவக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. இது இரண்டு முக்கிய கட்டமைப்பு வகைகளாக பிரிக்கப்பட்டுள்ளது:2V025 நேரடி நடிப்பு வகை மற்றும்2V130/2V250 உதரவிதானம் பைலட் இயக்கப்படும் வகை. பிரீமியம் சீல் செய்யும் பொருட்களுடன் உயர்தர பித்தளை வால்வு உடலை ஏற்று, இந்தத் தொடரில் பூஜ்ஜிய அழுத்த தொடக்க விருப்பம், பெரிய ஓட்டம் திறன், வேகமான பதில் மற்றும் பரந்த நடுத்தர இணக்கத்தன்மை ஆகியவை உள்ளன. இது தானியங்கி நீர் சுற்றுகள், காற்று குழாய்கள், வெற்றிட அமைப்புகள் மற்றும் உயவு உபகரணங்களுக்கான பிரதான பொது-நோக்க திரவ கட்டுப்பாட்டு வால்வாக செயல்படுகிறது.

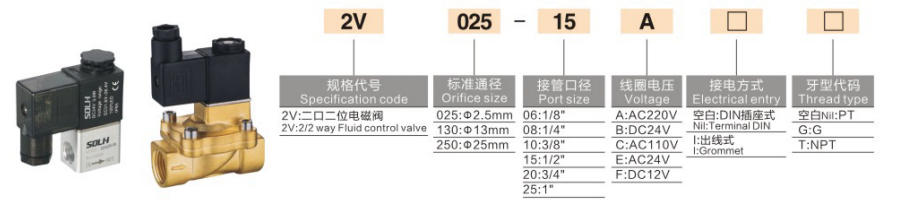

1. முழு குறியீட்டு தர்க்கம்: 2V - ஓரிஃபிஸ் அளவு - த்ரெட் போர்ட் - வயரிங் வகை - மின்னழுத்தம்
|
குறியீடு பிரிவு |
விரிவான வரையறை |
|
2V |
2/2 வழி பொதுவாக மூடிய திரவ சோலனாய்டு வால்வு தொடர் |
|
025 / 130 / 250 |
மைய துளை விவரக்குறிப்பு: 025=φ2.5mm (நேரடி நடிப்பு); 130=φ13 மிமீ (பைலட் இயக்கப்பட்டது); 250=φ25 மிமீ (பைலட் இயக்கப்பட்டது) |
|
போர்ட் த்ரெட் குறியீடு |
06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2, 20=G3/4, 25=G1 இன்ச் (PT/G இம்பீரியல் நூல்) |
|
வயரிங் பின்னொட்டு |
வெற்று=தரமான DIN சாக்கெட்; டபிள்யூ=வயர் லீட் அவுட்லெட்; LD=காட்டி விளக்கு கொண்ட சாக்கெட் |
|
மின்னழுத்தம் |
DC12V, DC24V; AC24V, AC110V, AC220V |
2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
• 2V025-08-DC24V: φ2.5மிமீ துளை, G1/4 நூல், நிலையான DIN சாக்கெட், DC 24V
• 2V130-15W-AC220V: φ13மிமீ துவாரம், G1/2 நூல், வயர் லீட் அவுட்லெட், AC 220V

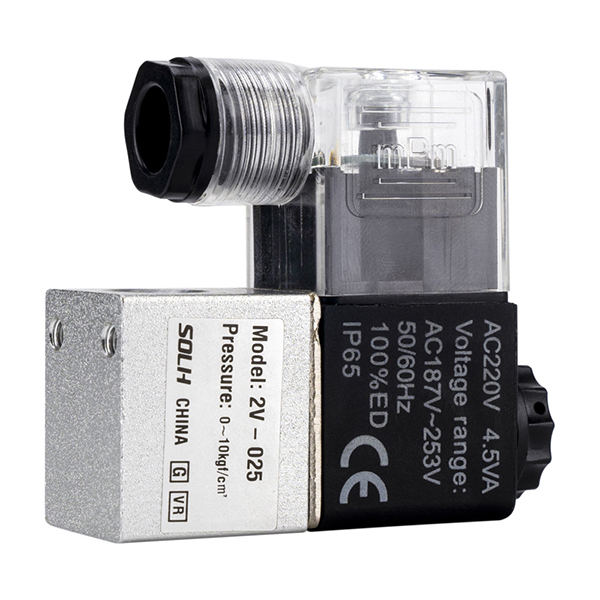

3.1 2V025 நேரடி நடிப்பு வகை | ஜீரோ பிரஷர் ஸ்டார்ட்
முக்கிய நன்மை: 0MPa பூஜ்ஜிய அழுத்தத்தில் முழுமையாக இயங்கக்கூடியது
• வேலை செய்யும் கொள்கை: மின்காந்த சுருள் வால்வு போர்ட்டைத் திறக்க இரும்பு மையத்தை நேரடியாக இழுக்கிறது, நடுத்தர அழுத்த உதவி இல்லாமல் பூஜ்ஜிய அழுத்த வேறுபாட்டின் கீழ் முழு திறப்பு மற்றும் மூடும் கட்டுப்பாட்டை உணர்ந்து கொள்கிறது.
• துளை மற்றும் ஓட்டம்: φ2.5mm துளை, CV மதிப்பு = 0.23
• போர்ட் விவரக்குறிப்பு: G1/8 (06), G1/4 (08)
• அழுத்தம் வரம்பு: 0 ~ 1.0MPa, பூஜ்ஜிய அழுத்த தொடக்கத்தை ஆதரிக்கிறது
• சீல் பொருள்: நிலையான VITON fluororubber, எண்ணெய், நீர் மற்றும் பலவீனமான அமில அரிப்பை சிறந்த எதிர்ப்பு
• உடல் பொருள்கச்சிதமான உயர் துல்லியமான பித்தளை வால்வு உடல்
• பொருந்தக்கூடிய காட்சிகள்: சிறிய ஓட்ட திரவக் கட்டுப்பாடு, பூஜ்யம்/குறைந்த அழுத்த தொடக்க-நிறுத்தம், வெற்றிட சுற்று சுவிட்ச், மினியேச்சர் நீர் குளிரூட்டல் மற்றும் தெளித்தல் அமைப்புகள்

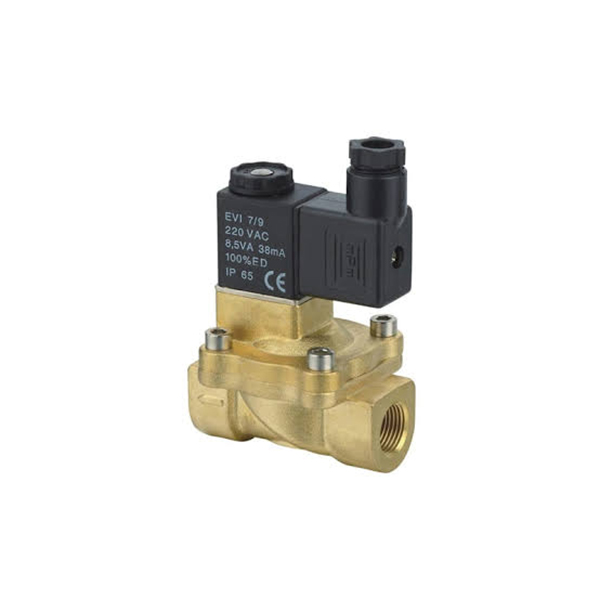

3.2 2V130 / 2V250 டயாபிராம் பைலட் இயக்கப்படும் வகை | வேறுபட்ட அழுத்தம் தொடக்கம்
முக்கிய அம்சம்: பெரிய ஓட்டம், குறைந்த மின் நுகர்வு, குறைந்தபட்ச அழுத்த வேறுபாடு தேவைப்படுகிறது
• வேலை செய்யும் கொள்கை: பைலட் துளை வழியாக அழுத்தத்தை குறைப்பது, வால்வு திறப்பதற்காக உதரவிதானத்தைத் திறக்க நடுத்தர அழுத்தத்தை அனுமதிக்கிறது.குறைந்தபட்ச தொடக்க அழுத்த வேறுபாடு: 0.05MPa (0.5bar), பூஜ்ஜிய அழுத்தத்தில் திறக்க முடியவில்லை.
• 2V130 விவரக்குறிப்பு: φ13மிமீ துளை, CV=6.2; துறைமுகங்கள்: G3/8 (10), G1/2 (15)
• 2V250 விவரக்குறிப்பு: φ25மிமீ துளை, CV=13; துறைமுகங்கள்: G3/4 (20), G1 அங்குலம் (25)
• அழுத்தம் வரம்பு: 0.05 ~ 1.0MPa
• சீல் பொருள்: NBR நைட்ரைல் ரப்பர், தூய நீர் மற்றும் சுருக்கப்பட்ட காற்று ஊடகத்திற்கு உகந்தது
• உடல் & சுருள்: தடிமனான நீடித்த பித்தளை உடல், குறைந்த சக்தி உயர்-நிலைத்தன்மை கொண்ட சுருளுடன் பொருந்துகிறது
• பொருந்தக்கூடிய காட்சிகள்: பெரிய ஓட்டம் நீர் சுற்றுகள், காற்று அமுக்கி நீர் உட்கொள்ளல், கொதிகலன் நீர் வழங்கல், முக்கிய எரிவாயு/திரவ குழாய் ஆன்-ஆஃப் கட்டுப்பாடு
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை செய்யும் ஊடகம் |
அழுத்தப்பட்ட காற்று, சுத்தமான நீர், குளிர்ந்த நீர், மசகு எண்ணெய் (பாகுத்தன்மை ≤ 20CST) |
|
வேலை வெப்பநிலை |
-5℃ ~ +80℃ |
|
ஆதார அழுத்தம் |
1.5MPa (முழு தொடர்) |
|
சுருள் மின் நுகர்வு |
DC ≈ 5W, AC ≈ 7VA; வகுப்பு B இன்சுலேஷன் |
|
பாதுகாப்பு தரம் |
IP65 |
|
பதில் நேரம் |
திற/மூடு＜ 0.05வி |
|
ஓட்டம் திசை |
ஒரு வழி பின்தொடர் வால்வு உடல் அம்பு, தலைகீழ் நிறுவல் தடைசெய்யப்பட்டுள்ளது |
|
மாதிரி |
வால்வு உடல் |
டிரைவ் பயன்முறை |
அழுத்தத்தைத் தொடங்கவும் |
முத்திரை |
ஓட்ட விகிதம் |
|
2V025 |
பித்தளை |
நேரடி நடிப்பு |
0MPa பூஜ்ஜிய அழுத்தம் |
விட்டான் |
நடுத்தர & சிறிய |
|
2V130/250 |
பித்தளை |
பைலட் இயக்கப்பட்டது |
≥0.05MPa |
NBR |
பெரிய ஓட்டம் |
|
2P025 |
நைலான் பிளாஸ்டிக் |
நேரடி நடிப்பு |
0MPa பூஜ்ஜிய அழுத்தம் |
விட்டான் |
அல்ட்ரா ஸ்மால் ஃப்ளோ |
தேர்வு சூத்திரம்
ஜீரோ-பிரஷர் ஆன்-ஆஃப் டிமாண்ட் → 2V025 / 2P ஐ தேர்வு செய்யவும்; நீர் அழுத்தத்துடன் கூடிய பெரிய ஓட்டம் → 2V130 / 2V250 தேர்வு செய்யவும்; குறுகிய இடம் & குறைந்த விலை பட்ஜெட் → 2P பிளாஸ்டிக் வால்வை தேர்வு செய்யவும்
6.1 2V025 விண்ணப்பம்
• வெற்றிட ஜெனரேட்டர் காற்று மூல ஆன்-ஆஃப் கட்டுப்பாடு
• மினியேச்சர் உபகரணங்கள் குளிரூட்டும் நீர் சுற்று
• தானியங்கு தெளித்தல் மற்றும் மைக்ரோ நீர் விநியோக அமைப்புகள்
• துல்லியமான சிறிய ஓட்டம் திரவ மாறுதல் உபகரணங்கள்
6.2 2V130 / 2V250 விண்ணப்பம்
• குளிரூட்டி மற்றும் தொழில்துறை குளிரூட்டும் நீர் அமைப்பு
• காற்று அமுக்கி நீர் உட்கொள்ளல் கட்டுப்பாடு
• கொதிகலன் தானியங்கி நீர் நிரப்புதல் அமைப்பு
• மையப்படுத்தப்பட்ட காற்று விநியோக பிரதான குழாய் சுவிட்ச்
• பெரிய ஓட்டம் தொழில்துறை நீர் மற்றும் எரிவாயு சுழற்சி கட்டுப்பாடு
• முன் காற்று மூல சிகிச்சை: காற்று மூலத்தை நிலைப்படுத்தவும் அசுத்தங்களை வடிகட்டவும் AW தொடர் காற்றழுத்தத்தை ஒழுங்குபடுத்தும் வடிகட்டியை பொருத்தவும்
• வெற்றிட சுற்று பொருத்தம்: நம்பகமான காற்று மூல கட்-ஆஃப் செய்ய ZU தொடர் வெற்றிட ஜெனரேட்டருடன் ஒத்துழைக்கவும்
• குழாய் இணைப்பு: வேகமான மற்றும் கசிவு இல்லாத குழாய் நிறுவலுக்கு KQ2 விரைவு-இணைப்பு ஆண் நூல் நேரான பொருத்துதல்களை பொருத்தவும்
SOLH 2V தொடர் 2/2 வழி பித்தளை சோலனாய்டு வால்வுகள் பூஜ்ஜிய-அழுத்தம் நேரடி நடிப்பு மற்றும் பெரிய-பாய்ச்சல் பைலட் இயக்கப்படும் வகைகளை உள்ளடக்கியது, உலகளாவிய நீர்/காற்று/எண்ணெய் இணக்கத்தன்மை, வேகமான பதில் மற்றும் IP65 பாதுகாப்பு ஆகியவற்றைக் கொண்டுள்ளது, பல்வேறு தொழில்துறை தன்னியக்க அமைப்புகளுக்கு செலவு குறைந்த மற்றும் நிலையான திரவ ஆன்-ஆஃப் தீர்வுகளை வழங்குகிறது.
