3V தொடர் சோலனாய்டு வால்வு | 3/2 வழி

SOLH 3V தொடர் 3/2-வழி நியூமேடிக் சோலனாய்டு திசைக் கட்டுப்பாட்டு வால்வுகள் நேரடி-நடிப்பு மற்றும் பைலட்-இயக்கப்படும் கட்டமைப்புகள் இரண்டையும் கொண்டு வடிவமைக்கப்பட்டுள்ளன, அவை ஒற்றை-நடிப்பு ஸ்பிரிங் ரிட்டர்ன் சிலிண்டர்களை ஓட்டுவதற்கும் வெற்றிட நியூமேடிக் சுற்றுகளை மாற்றுவதற்கும் ஏற்றவாறு உருவாக்கப்பட்டவை. சாதாரணமாக மூடப்பட்ட (NC) மற்றும் சாதாரணமாக திறந்த (NO) உள்ளமைவுகளில் கிடைக்கும், சிறிய மற்றும் நடுத்தர அளவிலான நியூமேடிக் ஆட்டோமேஷன் அமைப்புகளுக்கான நிலையான மையக் கட்டுப்பாட்டுக் கூறுகளாகச் செயல்படும் இந்தத் தொடர், கச்சிதமான தளவமைப்பு, விரைவான பதில் மற்றும் IP65 தூசி எதிர்ப்பு மற்றும் நீர்ப்புகா பாதுகாப்பு தரத்துடன் கூடிய அதிக வலிமை கொண்ட இலகுரக அலுமினிய அலாய் வால்வு உடல்களை ஏற்றுக்கொள்கிறது. போர்ட் தளவமைப்பு உலகளாவிய தொழில் தரநிலைகளைப் பின்பற்றுகிறது: பிரதான காற்று நுழைவாயிலுக்கு P, சிலிண்டர்கள் அல்லது வெற்றிட உறிஞ்சிகளை இணைக்கும் செயல்பாட்டிற்கான வேலை செய்யும் துறைமுகத்திற்கான A, குறைந்த செயல்பாட்டு இரைச்சலுக்கு சைலன்சர்களுடன் பொருத்தப்பட்ட வெளியேற்றும் துறைமுகத்திற்கான R. நேரடி-செயல்பாட்டு 3V1 மற்றும் 3V2 வகைகள் நம்பகமான பூஜ்ஜிய-அழுத்த தொடக்கத்தை 0~0.8 MPa க்குள் 0.05 வினாடிகளுக்கு கீழ் மாற்றும் பதிலுடன் ஆதரிக்கின்றன, குறைந்த அழுத்த வாயு குழாய்கள் மற்றும் எதிர்மறை-அழுத்த வெற்றிடக் கட்டுப்பாட்டு காட்சிகளுக்கு முற்றிலும் பொருந்தும். பைலட்-இயக்கப்படும் 3V100/3V200/3V300 தொடர் அதிக ஓட்டம் திறன் மற்றும் குறைந்த சுருள் மின் நுகர்வு ஆகியவற்றைக் கொண்டுள்ளது, உயர்-ஓட்டம் வழக்கமான நியூமேடிக் லூப்களை திருப்திப்படுத்த நிலையான மாறுதலுக்கு குறைந்தபட்ச நுழைவாயில் அழுத்தம் 0.15 MPa தேவைப்படுகிறது. நிறுவல் மற்றும் பராமரிப்பின் போது வசதியான ஆன்-சைட் பிழைத்திருத்தத்திற்காக திம்பிள்-ஸ்டைல் மேனுவல் ஓவர்ரைடு பட்டன் பொருத்தப்பட்டுள்ளது, முழுத் தொடரும் நிலையான சீல் செயல்திறனுடன் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. M5, G1/8, G1/4 மற்றும் G3/8 உள்ளிட்ட பல நூல் விவரக்குறிப்புகள் விருப்பமானவை, முக்கிய உலகளாவிய AC & DC மின்னழுத்தங்கள் மற்றும் DIN சாக்கெட் மற்றும் ஃப்ளையிங் லீட்களின் இரண்டு வயரிங் முறைகளுடன் இணைக்கப்பட்டுள்ளன. இது பாரம்பரியமான 3A ஏர் பைலட் வால்வுகள் மற்றும் 3L கை இழுக்கும் வால்வுகளை கட்டமைப்பு மாற்றம் இல்லாமல் நேரடியாக மாற்றும், பணிப்பகுதி கிளாம்பிங் ஜாக்கிங் பொறிமுறைகள், வெற்றிட உறிஞ்சுதல் மாறுதல், நியூமேடிக் இன்டர்லாக் பாதுகாப்பு மற்றும் சிறிய ஆக்சுவேட்டர்களின் இன்ச்சிங் கட்டுப்பாடு ஆகியவற்றில் பரவலாக பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

3V தொடர் 3/2 வே நியூமேடிக் சோலனாய்டு வால்வு | நேரடி & பைலட் இயக்கப்படும் NC/NO கட்டுப்பாட்டு வால்வு

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & கட்டமைப்பு இடைமுகம்

SOLH 3V தொடர் ஒரு நிலையானது3/2 வழி மின்சாரத்தால் கட்டுப்படுத்தப்படும் திசை சோலனாய்டு வால்வு இல் கிடைக்கும்நேரடி நடிப்பு மற்றும்பைலட்டால் இயக்கப்படும் கட்டமைப்புகள். சிங்கிள்-ஆக்டிங் சிலிண்டர் கட்டுப்பாடு, நியூமேடிக் சர்க்யூட் ஸ்விட்ச்சிங் மற்றும் வெற்றிட அமைப்பு ஒழுங்குமுறை ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, இது இரண்டு முக்கிய உள்ளமைவுகளை வழங்குகிறது: பொதுவாக மூடப்பட்டது (NC) மற்றும் சாதாரணமாக திறந்தது (NO). நீடித்த அலுமினிய அலாய் பாடி, கச்சிதமான அமைப்பு, வேகமான பதில் மற்றும் விருப்பமான பூஜ்ஜிய அழுத்த தொடக்கத்துடன், இது மினியேச்சர் நியூமேடிக் ஆட்டோமேஷன் அமைப்புகளுக்கான நிலையான உலகளாவிய கட்டுப்பாட்டு வால்வாக செயல்படுகிறது.

1.1 தரநிலை 3/2 வழி போர்ட் வரையறை

• பி போர்ட்: முக்கிய காற்று நுழைவாயில்

• ஒரு துறைமுகம்: ஒர்க்கிங் போர்ட், சிங்கிள்-ஆக்டிங் நியூமேடிக் சிலிண்டர்கள் அல்லது வெற்றிட முனைகளுடன் இணைக்கப்பட்டுள்ளது

• ஆர் போர்ட்: ஏர் எக்ஸாஸ்ட் போர்ட், சத்தத்தைக் குறைக்க மப்ளரை நிறுவவும்

1.2 இயக்கி மற்றும் கட்டமைப்பு வகைப்பாடு

• டிரைவ் பயன்முறை: மின்காந்த நேரடி-செயல்பாடு / பைலட்-இயக்க விருப்பம்

• தொடர் வகை: நேரடி நடிப்பு (3V1/3V2); பைலட் இயக்கப்படும் (3V100/3V200/3V300)

• உடல் பொருள்: அதிக வலிமை கொண்ட அலுமினிய கலவை, இலகுரக மற்றும் நீடித்தது

2. 3/2 வழி வால்வின் செயல்பாட்டுக் கொள்கை

3V தொடர் ஒற்றை-சுருள் கட்டுப்பாட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது NC மற்றும் NO வகைகளாகப் பிரிக்கப்பட்டுள்ளது, இது முற்றிலும் சுயாதீனமான வேலை செய்யும் தர்க்கத்துடன், தானியங்கு மீட்டமைப்பு உருளை மற்றும் வெற்றிட சுற்று கட்டுப்பாட்டுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

2.1 பொதுவாக மூடப்பட்டது (NC) - மிகவும் பொதுவான வகை

பொருந்தக்கூடிய மாதிரிகள்: 3V110, 3V210, 3V310

• பவர் ஆஃப் ரீசெட் ஸ்டேட்: ஸ்பிரிங் ரீசெட் பி இன்லெட் போர்ட்டை மூடுகிறது; போர்ட் ஏ போர்ட் ஆர் உடன் வெளியேற்றுவதற்காக தொடர்பு கொள்கிறது, வெளியீடு அழுத்தம் இல்லை.

• பவர்-ஆன் வேலை செய்யும் நிலை: மின்காந்த விசை மாறுவதற்கு வால்வு மையத்தை இழுக்கிறது; பி இன்லெட் காற்று விநியோகத்திற்கான ஒரு வேலை செய்யும் துறைமுகத்துடன் இணைக்கிறது; ஆர் எக்ஸாஸ்ட் போர்ட் முழுமையாக மூடப்பட்டுள்ளது.

2.2 பொதுவாக திறந்த (NO) வகை

பொருந்தக்கூடிய மாதிரிகள்: 3V120, 3V220, 3V320

• பவர் ஆஃப் ரீசெட் ஸ்டேட்: P இன்லெட் தொடர்ச்சியான காற்று விநியோகத்திற்காக வேலை செய்யும் துறைமுகத்துடன் தொடர்பு கொள்கிறது; ஆர் எக்ஸாஸ்ட் போர்ட் மூடப்பட்டுள்ளது.

• பவர்-ஆன் வேலை செய்யும் நிலை: P இன்லெட் போர்ட் சீல் வைக்கப்பட்டுள்ளது; அழுத்தம் நிவாரணம் மற்றும் வெளியேற்றத்திற்காக வேலை செய்யும் துறைமுகம் R போர்ட்டுடன் தொடர்பு கொள்கிறது.

3. தொடர் வகைப்பாடு & விவரக்குறிப்பு அளவுருக்கள்

3.1 நேரடி-நடிப்புத் தொடர் (3V1 / 3V2) – ஜீரோ பிரஷர் ஸ்டார்ட்அப்

முக்கிய நன்மை: 0MPa பூஜ்ஜிய அழுத்த தொடக்கத்தை ஆதரிக்கிறது, அதிவேக பதில் வேகம் (＜0.05s), குறைந்த அழுத்தம் மற்றும் வெற்றிட வேலை நிலைமைகளுக்கு நிலையான செயல்திறன்.

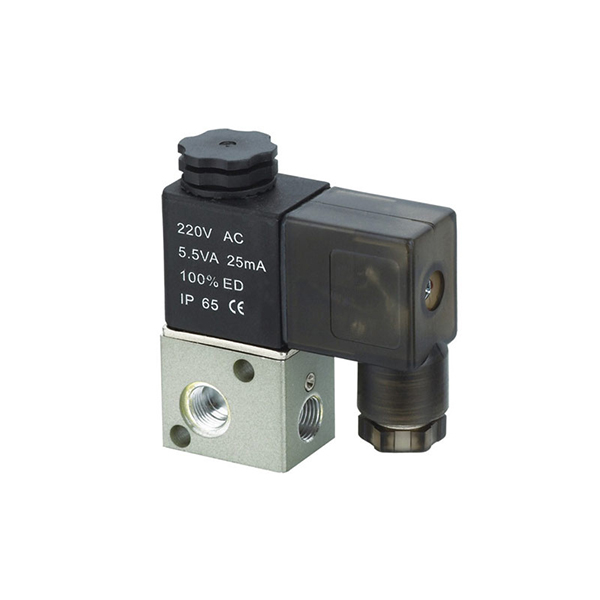

• 3V1 மைக்ரோ தொடர்

￮ துறைமுக அளவு: M5, G1/8 (06)

￮ ஓட்டம் பகுதி: 10.2 மிமீ² (CV=0.6)

￮ வழக்கமான மாதிரி: 3V1-06, 3V1-M5

• 3V2 மினி தொடர்

￮ துறைமுக அளவு: G1/8 (06), G1/4 (08)

￮ ஓட்டம் பகுதி: 17.0 மிமீ² (CV=1.0)

3.2 பைலட் இயக்கப்படும் தொடர் (3V100 / 3V200 / 3V300) - பெரிய ஓட்டம்

முக்கிய நன்மை: பெரிய ஓட்டம் திறன் மற்றும் குறைந்த மின் நுகர்வு; நிலையான மாறுதலுக்கு குறைந்தபட்ச தொடக்க அழுத்தம் தேவைப்படுகிறது, நிலையான அழுத்தம் நியூமேடிக் சுற்றுகளுக்கு ஏற்றது.

• 3V100 தொடர்: போர்ட் அளவு M5, G1/8 (06)

• 3V200 யுனிவர்சல் தொடர்

￮ துறைமுக அளவு: G1/4 (08)

￮ ஓட்டம் பகுதி: 17.0 மிமீ² (CV=1.0)

￮ வழக்கமான மாதிரி: 3V210-08

• 3V300 பெரிய ஓட்டத் தொடர்

￮ துறைமுக அளவு: G3/8 (10)

￮ ஓட்டம் பகுதி: 28.0 மிமீ² (CV=1.65)

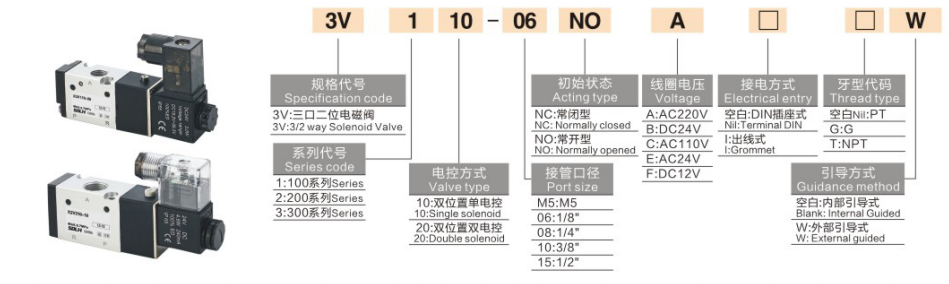

4. முழுமையான மாதிரி குறியீட்டு விதிகள் & ஆர்டர் எடுத்துக்காட்டுகள்

1. குறியீட்டு தர்க்கம்: 3V [தொடர் குறியீடு] [செயல்பாடு குறியீடு] - [போர்ட் அளவு] [வோல்டேஜ் குறியீடு] [வயரிங் குறியீடு]

குறியீடு பிரிவு	விரிவான வரையறை
3V	3/2 வழி நியூமேடிக் மின்காந்த திசை வால்வு தொடர்
தொடர் குறியீடு	1=3V1, 2=3V2, 100=3V100, 200=3V200, 300=3V300
செயல்பாட்டுக் குறியீடு	10=பொதுவாக மூடப்பட்டது (NC), 20=பொதுவாக திறந்திருக்கும் (NO)
போர்ட் அளவு குறியீடு	06=G1/8", 08=G1/4", 10=G3/8"
மின்னழுத்த குறியீடு	B=DC24V, A=AC220V, C=AC110V
வயரிங் குறியீடு	F=DIN சாக்கெட் வகை, default=wire lead வகை

2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

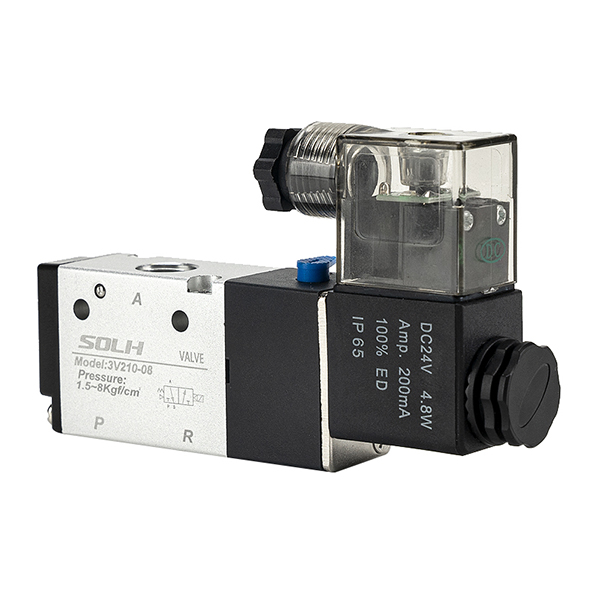

• 3V210-08-B: 3/2 வழி, NC வகை, G1/4 போர்ட், DC24V, DIN சாக்கெட் இணைப்பு

• 3V1-06-A: 3/2 வழி, NC வகை, G1/8 போர்ட், AC220V

5. முக்கிய தொழில்நுட்ப அளவுருக்கள்

அளவுரு உருப்படி	விவரக்குறிப்பு
வேலை செய்யும் ஊடகம்	வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm)
வேலை அழுத்த வரம்பு	நேரடி நடிப்பு (3V1/2): 0～0.8MPa (பூஜ்ஜிய அழுத்தம் உள்ளது) பைலட் இயக்கப்படும் (3V100/200/300): 0.15～0.8MPa
ஆதார அழுத்தம்	1.2MPa
வேலை வெப்பநிலை	-20℃ ~ +70℃
பாதுகாப்பு தரம்	IP65 (தூசி எதிர்ப்பு மற்றும் நீர்ப்புகா)
மின்னழுத்த சகிப்புத்தன்மை	ஏசி ±15%, டிசி ±10%
கைமுறை பிழைத்திருத்த சாதனம்	வசதியான நிறுவல் மற்றும் பராமரிப்புக்காக திம்பிள் வகை கையேடு சோதனை பொத்தான்
லூப்ரிகேஷன் தேவை	லூப்ரிகேஷன் இல்லாத செயல்பாடு

6. முக்கிய தயாரிப்பு நன்மைகள்

• அர்ப்பணிக்கப்பட்ட 3/2 வழி வடிவமைப்பு: ஸ்பிரிங்-ரிட்டர்ன் சிங்கிள்-ஆக்டிங் சிலிண்டர்களுடன் சரியாகப் பொருந்துகிறது, இது கிளாம்பிங், ஜாக்கிங் மற்றும் நியூமேடிக் எக்ஸிகியூஷனை மீட்டமைக்க பிரத்தியேகமானது.

• இரட்டை வேலை முறைகள்: விருப்பமானது பொதுவாக மூடப்பட்டது (பவர்-ஆஃப் ரீசெட்) மற்றும் பொதுவாக திறந்த (பவர்-ஆஃப் வேலை செய்யும்) வகைகள் மாறுபட்ட செயல்முறை தர்க்கத்திற்கு ஏற்ப.

• இரட்டை இயக்கி விருப்பங்கள்: நேரடி-செயல்பாட்டு வகை வெற்றிட/குறைந்த அழுத்த சூழ்நிலைகளுக்கான பூஜ்ஜிய அழுத்த தொடக்கத்தை ஆதரிக்கிறது; பைலட்-இயக்கப்படும் வகை பெரிய ஓட்டம் மற்றும் குறைந்த சக்தி நிலையான செயல்பாட்டை உணர்கிறது.

• கச்சிதமான & நீடித்தது: மினி ஒருங்கிணைந்த அமைப்பு, சிறந்த சீல் செயல்திறன், நீண்ட சேவை வாழ்க்கை மற்றும் உயவு இல்லாத வடிவமைப்பு.

• நெகிழ்வான மின் கட்டமைப்பு: பல மின்னழுத்த விவரக்குறிப்புகள் (AC220V/110V/24V, DC24V/12V) மற்றும் இரட்டை வயரிங் முறைகள் உலகளாவிய பொருத்தம் தேவைகளைப் பூர்த்தி செய்கின்றன.

• உயர் பொருந்தக்கூடிய தன்மை: 3A நியூமேடிக் கண்ட்ரோல் வால்வுகள் மற்றும் 3L ஹேண்ட் புல் வால்வுகள் போன்ற அதே நிறுவல் அளவு, நேரடி மாற்றீடு மற்றும் மேம்படுத்தலை ஆதரிக்கிறது.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• ஒற்றை-நடிப்பு சிலிண்டர்களின் தானியங்கி கட்டுப்பாடு (கிளாம்பிங், ஜாக்கிங், ஸ்பிரிங் ரீசெட் மெக்கானிசம்)

• வெற்றிட ஜெனரேட்டர் மற்றும் வெற்றிட உறிஞ்சும் முனை அமைப்பு மாறுதல் (நேரடி-செயல்படும் வகை எதிர்மறை அழுத்தக் கட்டுப்பாட்டை ஆதரிக்கிறது)

• நியூமேடிக் சர்க்யூட் ஆன்-ஆஃப் கட்டுப்பாடு, உபகரண பாதுகாப்பு இன்டர்லாக், சிறிய ஆக்சுவேட்டர் ஜாக் ஆபரேஷன்

• நிலையான நியூமேடிக் அமைப்புகளில் 3A காற்று-கட்டுப்பாட்டு வால்வுகள் மற்றும் 3L கையால் இயக்கப்படும் வால்வுகளுக்கு நேரடி மாற்றீடு

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH 3V தொடர் என்பது NC/NO இரட்டை முறைகள் மற்றும் நேரடி/பைலட் டூயல் டிரைவ் கட்டமைப்புகள் கொண்ட ஒரு நிலையான 3/2 வழி மின்காந்த திசை வால்வு ஆகும், இது தொழில்ரீதியாக சிங்கிள்-ஆக்டிங் சிலிண்டர் டிரைவ் மற்றும் வெற்றிட சர்க்யூட் கண்ட்ரோலுக்குப் பயன்படுத்தப்படுகிறது, இது மினியேச்சர் நியூமேடிக் ஆட்டோமேஷன் அமைப்புகளுக்கான முக்கிய கட்டுப்பாட்டு கூறுகளாக செயல்படுகிறது.
