பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH 4A தொடர் ஒரு AirTAC தரநிலையாகும்5/2 வழி & 5/3 வழி வெளிப்புற நியூமேடிக் திசைக் கட்டுப்பாட்டு வால்வு, என கருதப்படுகிறது4V தொடர் சோலனாய்டு வால்வுகளின் தூய நியூமேடிக் பதிப்பு. மின் கூறுகள் அல்லது மின்காந்த சுருள்கள் இல்லாமல் காற்று சமிக்ஞைகளால் முழுமையாக இயக்கப்படுகிறது, இது உள்ளார்ந்த பாதுகாப்பான நியூமேடிக் மாறுதல் செயல்திறனை வழங்குகிறது. வெடிப்பு-தடுப்பு, சக்தியற்ற மற்றும் பாதுகாப்பு இன்டர்லாக் நியூமேடிக் சர்க்யூட்டுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது ஸ்பூல்-வகை அமைப்பு, நம்பகமான சீல் மற்றும் உயர்-வலிமை கொண்ட அலுமினிய அலாய் பாடி ஆகியவற்றைக் கொண்டுள்ளது, முக்கிய 4V தொடர் வால்வுகளுடன் சரியான இணக்கத்தன்மை மற்றும் பரிமாற்றத்தை அடைகிறது.
1.1 நிலையான 5-போர்ட் இடைமுக வரையறை
• பி போர்ட்: முக்கிய சுருக்கப்பட்ட காற்று நுழைவாயில் துறைமுகம்
• A/B வேலை செய்யும் துறைமுகங்கள்: நீட்டிப்பு மற்றும் திரும்பப் பெறுதலைக் கட்டுப்படுத்த இரட்டை-செயல்படும் சிலிண்டர்களை இணைப்பதற்கான வெளியீடு துறைமுகங்கள்
• R/S வெளியேற்றும் துறைமுகங்கள்: அழுத்தம் நிவாரண வெளியேற்றும் துறைமுகங்கள், நிலையான மஃப்லர் நிறுவலுடன் இணக்கமானது
• டிரைவ் பயன்முறை: வெளிப்புற நியூமேடிக் கட்டுப்பாடு, இருதரப்பு கட்டுப்பாட்டு துறைமுகங்களில் இருந்து காற்று சமிக்ஞைகள் உள்ளீடு
• கட்டமைப்பு அம்சம்: துல்லியமான ஸ்லைடு ஸ்பூல் வடிவமைப்பு, நீடித்த அலுமினிய அலாய் உடல், நிலையான மற்றும் நீண்ட ஆயுள் சீல் செயல்திறன்
2.1 ஒற்றை நியூமேடிக் கட்டுப்பாடு (4A110/210/310/410)
• வேலை செய்யும் கொள்கை: வால்வை மாற்றுவதற்கு ஒரு பக்க கட்டுப்பாட்டு போர்ட்டில் காற்று அழுத்தம் பயன்படுத்தப்படுகிறது; அழுத்தம் வெளியீட்டிற்குப் பிறகு தானியங்கி வசந்த மீட்டமைப்பு.
• முக்கிய பண்புகள்: ஏர் கட்-ஆஃப், எளிய அமைப்பு மற்றும் உயர் செயல்பாட்டு நிலைத்தன்மையுடன் தோல்வி-பாதுகாப்பான மீட்டமைப்பு வடிவமைப்பு.
• வழக்கமான மாதிரி: 4A210-08 (G1/8 போர்ட், ஒற்றை காற்று கட்டுப்பாடு, 5/2 வழி)
2.2 இரட்டை நியூமேடிக் கட்டுப்பாடு (4A120/220/320/420)
• வேலை செய்யும் கொள்கை: இருதரப்பு விமான கட்டுப்பாட்டு துறைமுகங்களின் மாற்று அழுத்தம்; ரீசெட் ஸ்பிரிங் இல்லை, காற்று கட்-ஆஃப் பிறகு தற்போதைய வால்வு நிலையை பராமரிக்கிறதுநினைவக அடைப்பு செயல்பாடு.
• முக்கிய பண்புகள்: உயர் நிலைப்படுத்தல் துல்லியம், ஆற்றல்-சேமிப்பு செயல்பாடு (தொடர்ச்சியான காற்று வழங்கல் தேவையில்லை), நிலையான காற்று-இணைப்பு நிலை ஹோல்டிங்.
• வழக்கமான மாதிரி: 4A220-08 (G1/8 போர்ட், இரட்டை காற்று கட்டுப்பாடு, 5/2 வழி)
அனைத்து 5/3 வழி 4A தொடர் மாதிரிகள் (4A130/230/330/430) இரட்டை நியூமேடிக் கட்டுப்பாட்டை ஏற்றுக்கொள்கின்றன, மேம்பட்ட நியூமேடிக் கட்டுப்பாடு தேவைகளைப் பூர்த்தி செய்ய மூன்று தொழில்முறை நடுத்தர நிலை செயல்பாடுகளுடன் பொருத்தப்பட்டுள்ளன.
• மூடிய மையம் (சி வகை): அனைத்து துறைமுகங்களும் நடுத்தர நிலையில் முழுமையாக மூடப்பட்டன. செங்குத்து மற்றும் இடைநிறுத்தப்பட்ட நிலையங்களுக்கு சிலிண்டர் பூட்டுதல், அழுத்தத்தை வைத்திருத்தல் மற்றும் வீழ்ச்சி எதிர்ப்பு பாதுகாப்பு ஆகியவற்றை உணர்கிறது.
• வெளியேற்ற மையம் (E வகை): A/B பணிபுரியும் போர்ட்கள் நடு நிலையில் உள்ள எக்ஸாஸ்ட் போர்ட்களுடன் தொடர்பு கொள்கின்றன. கணினி அழுத்தத்தை முழுவதுமாக வெளியிடுகிறது, இலவச சிலிண்டர் மிதவை, கைமுறை பிழைத்திருத்தம் மற்றும் உபகரண பாதுகாப்பு ஆகியவற்றை செயல்படுத்துகிறது.
• அழுத்த மையம் (பி வகை): P ஏர் இன்லெட் இரண்டு A/B போர்ட்களுடனும் நடுத்தர நிலையில் தொடர்பு கொள்கிறது. இரட்டை-செயல்படும் சிலிண்டரை ஒற்றை-நடிப்பு வெளியீட்டிற்கு மாற்றுகிறது, இது ஒத்திசைவான கிளாம்பிங் மற்றும் ஃபோர்ஸ் பேலன்ஸ் கட்டுப்பாட்டுக்கு ஏற்றது.

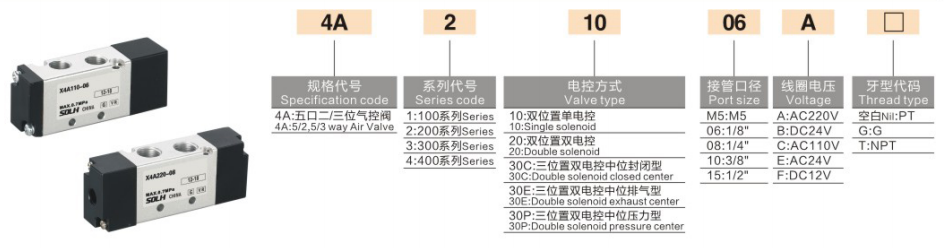

1. குறியீட்டு தர்க்கம்: 4A [அளவு குறியீடு] [கட்டுப்பாடு / நடுத்தர செயல்பாட்டுக் குறியீடு] - [போர்ட் அளவு]
|
குறியீடு பிரிவு |
விரிவான வரையறை |
|
4A |
5/2 & 5/3 வழி தூய நியூமேடிக் திசைக் கட்டுப்பாட்டு வால்வு தொடர் |
|
அளவு குறியீடு |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
செயல்பாட்டுக் குறியீடு |
1=ஒற்றை காற்று கட்டுப்பாடு 5/2 வழி; 2=இரட்டை காற்று கட்டுப்பாடு 5/2 வழி; 3C/3E/3P=5/3 வழி மூடப்பட்டது/எக்ஸாஸ்ட்/பிரஷர் சென்டர் |
|
போர்ட் அளவு குறியீடு |
M5, 06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2.மெயின்ஸ்ட்ரீம் பொதுவான மாதிரிகள்
• 4A210-08: ஒற்றை நியூமேடிக் கட்டுப்பாடு, 5/2 வழி, G1/4 போர்ட்
• 4A220-08: இரட்டை நியூமேடிக் கட்டுப்பாடு, 5/2 வழி, G1/4 போர்ட்
• 4A230C-08: இரட்டை நியூமேடிக் கட்டுப்பாடு, 5/3 வழி மூடிய மையம், G1/4 போர்ட்
• 4A310-10: ஒற்றை நியூமேடிக் கட்டுப்பாடு, 5/2 வழி, G3/8 பெரிய ஓட்டம் போர்ட்
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை செய்யும் ஊடகம் |
வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm) |
|
வேலை அழுத்த வரம்பு |
0.15～0.8MPa |
|
ஆதார அழுத்தம் |
1.2MPa |
|
வேலை வெப்பநிலை வரம்பு |
-20℃～+70℃ |
|
சிக்னல் அழுத்தத்தைக் கட்டுப்படுத்தவும் |
0.2～0.8MPa |
|
லூப்ரிகேஷன் தேவை |
லூப் இல்லாத வடிவமைப்பு (சிறப்பு வேலை நிலைமைகளுக்கு விருப்பமான உயவு) |
|
அதிகபட்ச செயல் அதிர்வெண் |
3～5 முறை/வினாடி (சுமை இல்லை) |
|
உடல் பொருள் |
அதிக வலிமை கொண்ட அலுமினிய கலவை |
• உள்ளார்ந்த வெடிப்பு-ஆதாரம் & பாதுகாப்பானது: மின் கூறுகள் மற்றும் தீப்பொறிகள் இல்லாத தூய நியூமேடிக் அமைப்பு. தூசி நிறைந்த, ஈரப்பதமான, எரியக்கூடிய மற்றும் வெடிக்கும் வேலைச் சூழல்களுக்கு முழுமையாகத் தகவமைத்துக் கொள்ளக்கூடியது, பூஜ்ஜிய ஆபத்து இல்லாத பாதுகாப்பான செயல்பாட்டை உணர்த்துகிறது.
• இரட்டை கட்டுப்பாட்டு நினைவக செயல்பாடு: டபுள் நியூமேடிக் கன்ட்ரோல் மாடல்கள் காற்று வெட்டுக்குப் பிறகு வால்வு நிலையைப் பராமரிக்கின்றன, தொடர்ச்சியான காற்று வழங்கல், ஆற்றல்-சேமிப்பு மற்றும் நிலையானது இல்லாமல் நீண்ட நேர நிலைப்படுத்தல் மற்றும் அழுத்தத்தை தக்கவைக்கும்.
• பல்துறை மூன்று நிலை நடுத்தர செயல்பாடுகள்: சிலிண்டர் லாக்கிங், பிரஷர் ரிலீஃப் ஃப்ரீ ஃப்ளோட்டிங் மற்றும் சின்க்ரோனஸ் கிளாம்பிங் பிரஷர் ஸ்டெபிலைசேஷன் கோரிக்கைகளை மறைக்க C/E/P மூன்று நடுத்தர முறைகள் பொருத்தப்பட்டுள்ளன.
• 100% உலகளாவிய பரிமாற்றம்: 4V தொடர் சோலனாய்டு வால்வுகளுடன் நிலையான நிறுவல் பரிமாணங்கள் மற்றும் ஓட்ட அளவுருக்கள், மின்சார கட்டுப்பாட்டு அமைப்புகளை தூய நியூமேடிக் அமைப்புகளுக்கு நேரடியாக மாற்றவும் மேம்படுத்தவும் உதவுகிறது.
• நிலையான மற்றும் நீடித்த செயல்திறன்: குறைந்த உராய்வு எதிர்ப்பு, குறைந்த தொடக்க அழுத்தம், சிறந்த காற்று இறுக்கம் மற்றும் லூப் இல்லாத இயக்கத்துடன் கூடிய நீண்ட சேவை வாழ்க்கை கொண்ட துல்லியமான ஸ்பூல் அமைப்பு.
• டபுள்-ஆக்டிங் சிலிண்டர் நியூமேடிக் ரிவர்சிங் கன்ட்ரோல் மற்றும் உபகரணங்கள் பாதுகாப்பு இன்டர்லாக் அமைப்புகள்
• வெடிப்பு-தடுப்பு மண்டலம், சக்தி அல்லாத உபகரணங்கள், சுரங்கம், இரசாயன மற்றும் பூச்சு தொழில் நியூமேடிக் கட்டுப்பாட்டு சுற்றுகள்
• ஏர் கட்-ஆஃப் ரீசெட் அல்லது நீண்ட கால பொசிஷன் ஹோல்டிங் தேவைப்படும் பாதுகாப்பு நியூமேடிக் சர்க்யூட்கள்
• கை வால்வுகள், இயந்திர கட்டுப்பாட்டு வால்வுகள் மற்றும் நியூமேடிக் டிராவல் வால்வுகள் கொண்ட தூய நியூமேடிக் லாஜிக் அமைப்புகள்
SOLH 4A தொடர் ஒரு உலகளாவிய 5/2 & 5/3 வழி தூய நியூமேடிக் திசைக் கட்டுப்பாட்டு வால்வு ஒற்றை/இரட்டை காற்று கட்டுப்பாடு மற்றும் மூன்று C/E/P நடுத்தர செயல்பாடுகள். உள்ளார்ந்த பாதுகாப்பு மற்றும் 4V தொடர் மாற்றக்கூடிய பரிமாணங்களைக் கொண்டுள்ளது, இது வெடிப்பு-தடுப்பு, மின்சாரம் அல்லாத மற்றும் உயர்-பாதுகாப்பு நியூமேடிக் கட்டுப்பாட்டு சுற்றுகளுக்கு விருப்பமான முக்கிய அங்கமாகும்.
