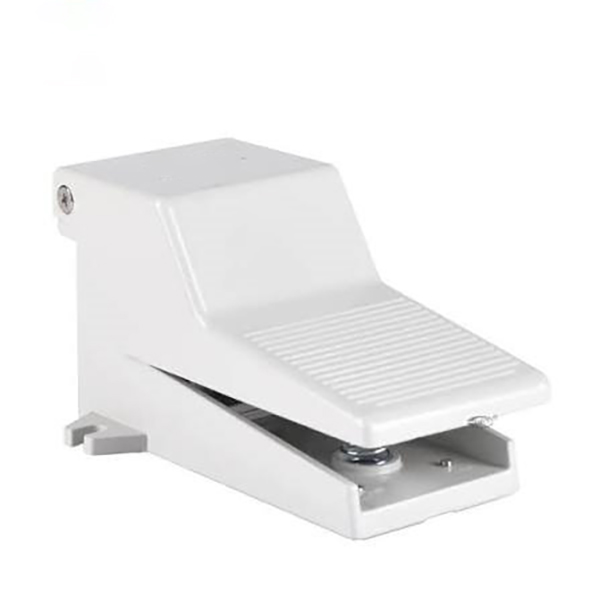

4F தொடர் 5/2 வழி கால் பெடல் வால்வு | நேரடி நடிப்பு முழு அலுமினியம் நியூமேடிக் கால் வால்வு

பிராண்ட்: SOLH by Richge Technology | AirTAC 4F தொடர் கால் வால்வுக்கான முழு இணக்கமான மாற்றீடு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH 4F தொடர் ஒரு தொழில்முறை5/2 வழி நியூமேடிக் கால் பெடல் திசை வால்வு முழு AirTAC 4F தொடர்களுடன் முழுமையாக இணக்கமானது மற்றும் பரிமாற்றம் செய்யக்கூடியது. முழு டை-காஸ்ட் அலுமினியம் அலாய் பாடி மற்றும் தடிமனான நான்-ஸ்லிப் ஃபுட் பெடலைத் தத்தெடுத்து, நேரடியாக செயல்படும் ஸ்பிரிங் ரீசெட் அமைப்புடன், இது சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.இரட்டை செயல்படும் சிலிண்டர் முன்னோக்கி மற்றும் தலைகீழ் கட்டுப்பாடு. முழுத் தொடர் நான்கு உள்ளமைக்கக்கூடிய வகைகளை உள்ளடக்கியது: நிலையான சுய-ரீசெட், எல் மெக்கானிக்கல் சுய-பூட்டுதல், ஜி பாதுகாப்பு பாதுகாப்பு கவர் மற்றும் எல்ஜி பூட்டுதல் + பாதுகாப்பு ஒருங்கிணைப்பு. இது கருவிகளின் தொடக்க-நிறுத்தம் மற்றும் திசை மாறுதலுக்கான சோலனாய்டு வால்வுகளை கைமுறையாக மாற்றும், கருவி பொருத்துதல்கள், ஸ்டாம்பிங், ரிவெட்டிங் மற்றும் தொழில்துறை நியூமேடிக் கட்டுப்பாட்டு காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

  1.1 கோர் 5/2 வே ஏர் சர்க்யூட் லாஜிக்

     • ஏர் போர்ட் வரையறை: P (பிரதான காற்று நுழைவாயில்), A/B (இரட்டை வேலை செய்யும் கடைகள்), R1/R2 (இரட்டை சுயாதீன வெளியேற்ற துறைமுகங்கள்)

     • இயல்பான நிலை (பெடல் வெளியிடப்பட்டது): P காற்று விநியோகத்திற்காக B உடன் இணைக்கிறது; எக்ஸாஸ்ட், சிலிண்டர் திரும்பப் பெறுதல் மற்றும் மீட்டமைக்க R1 உடன் இணைக்கிறது

     • வேலை செய்யும் நிலை (பெடல் அழுத்தப்பட்டது): P காற்று விநியோகத்திற்காக A உடன் இணைக்கிறது; வெளியேற்றத்திற்காக B R2 உடன் இணைக்கிறது, சிலிண்டர் நீட்டிக்கப்பட்டு இயங்குகிறது

     • எல் அல்லாத தரநிலை வகை: ஜாக் இடைப்பட்ட கட்டுப்பாட்டிற்காக கால் வெளியீட்டிற்குப் பிறகு உடனடி ஸ்பிரிங் ரீபவுண்ட் மீட்டமைக்கப்பட்டது

     • எல் பூட்டுதல் வகை: நிலையைப் பூட்டவும் காற்றழுத்தத்தை பராமரிக்கவும் ஒருமுறை அழுத்தவும்; அழுத்த நிவாரணத்தைத் திறக்க மற்றும் மீட்டமைக்க மீண்டும் அழுத்தவும்

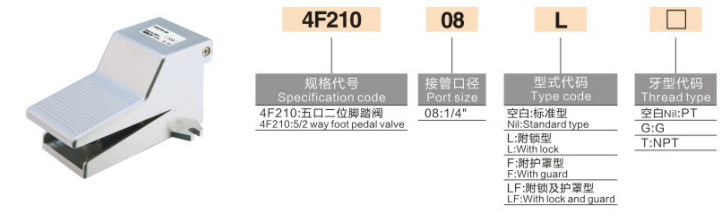

2. மாதிரி குறியீட்டு விதிகள் & பின்னொட்டு வரையறை

     குறியீட்டு தர்க்கம்: 4F210 - [போர்ட் அளவு] + [செயல்பாடு பின்னொட்டு] - [நூல் வகை]

  2.1 அடிப்படை மாதிரி & போர்ட் அளவு

     • 4F210: யுனிவர்சல் மெயின்ஸ்ட்ரீம் 5/2 வழி கால் வால்வு அடிப்படை உடல்

     • 06: G1/8 (PT1/8) நூல் போர்ட்

     • 08: G1/4 (PT1/4) உலகளாவிய முக்கிய விவரக்குறிப்பு

 2.2 முக்கிய செயல்பாடு பின்னொட்டு தேர்வு வழிகாட்டி

  2.3 நூல் வகை பின்னொட்டு

     • வெற்று: PT டேப்பர் நூல் (நிலையான இயல்புநிலை)

     • G: பிரிட்டிஷ் நிலையான ஜி இணை நூல்

     • T: NPT அமெரிக்க நிலையான டேப்பர் நூல்

  மாதிரி உதாரணம்: 4F210-08 | G1/4 நிலையான சுய-மீட்டமைப்பு கால் வால்வு; 4F210-08LG | பாதுகாப்பு பாதுகாப்பு உறையுடன் G1/4 சுய-பூட்டுதல் கால் வால்வு

3. முக்கிய தொழில்நுட்ப அளவுருக்கள்

4. தேர்வு வேறுபாடு: 4F 5/2 வழி எதிராக 3F 3/2 வழி கால் வால்வு

5. கட்டமைப்பு மைய நன்மைகள்

     • இரட்டை சுயாதீன வெளியேற்ற வடிவமைப்பு: சிலிண்டர் தலைகீழாக மாற்றும் போது மென்மையான வெளியேற்றத்தை உறுதி செய்வதற்காக இரண்டு தனித்தனி எக்ஸாஸ்ட் ஹோல்களுடன் பொருத்தப்பட்டுள்ளது, வேகமான செயல் பதில் மற்றும் தாமதமின்றி நிலையான செயல்பாடு.

     • ஆண்டி-ஸ்லிப் ஹெவி-டூட்டி பெடல்: ரோலர் கடினமான மிதி மேற்பரப்பு உராய்வை திறம்பட அதிகரிக்கிறது, அதிக சுமை படியும்போது நழுவுவதைத் தடுக்கிறது மற்றும் செயல்பாட்டு நிலைத்தன்மையை மேம்படுத்துகிறது.

     • நிலையான சுயாதீன பூட்டுதல் பொறிமுறை: சுதந்திரமான ஸ்னாப்-ஃபிட் லாக்கிங் அமைப்பு உறுதியான நிலைப்பாடு மற்றும் இலகுரக திறப்பதை உறுதி செய்கிறது. குறிப்பு: அதி-உயர் அதிர்வெண் தொடர்ச்சியான தாக்கம் வேலை நிலைமைகளுக்கு ஏற்றது அல்ல.

     • விருப்பமான பாதுகாப்பு பாதுகாப்பு கவர்: ஒர்க்பீஸ்கள் அல்லது பணியாளர்கள் தவறாகத் தொடுவதால் ஏற்படும் தற்செயலான பின்னடைவைத் தனிப்பயன் பிளாஸ்டிக் தூசிப்புகா பாதுகாப்பு திறம்பட தவிர்க்கிறது, ஆன்-சைட் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது.

     • முழு அலுமினியம் நீடித்த அமைப்பு: ஒருங்கிணைந்த டை-காஸ்ட் அலுமினிய அலாய் பாடி அதிக கடினத்தன்மை, தாக்க எதிர்ப்பு மற்றும் கடுமையான தொழில்துறை பட்டறை சூழல்களுக்கு நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.

6. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • இரட்டை நடிப்பு சிலிண்டர் கைமுறை கட்டுப்பாடு: காற்று ஆதாரம் → 4F கால் வால்வு → இரட்டை செயல்படும் சிலிண்டர். சுய-மீட்டமைப்பு வகை நீட்டிப்பு-ஆன்-பிரஸ் மற்றும் ரிட்ராக்ட்-ஆன்-ரிலீஸ் ஆகியவற்றை உணர்கிறது; பூட்டுதல் வகை நீண்ட நேரம் நிலைநிறுத்துவதற்கு இறுக்கமான அழுத்தத்தை பராமரிக்கிறது.

     • தொழில்துறை செயலாக்க கருவி கட்டுப்பாடு: ஸ்டாம்பிங் இயந்திரங்கள், ரிவெட்டிங் இயந்திரங்கள் மற்றும் கிரைண்டர் பொருத்துதல்களுக்கான தொழில்முறை காலால் இயக்கப்படும் திசை மாறுதல், திறமையான செயலாக்க செயல்பாட்டிற்கு கைகளை விடுவிக்கிறது.

     • ஆன்-சைட் உபகரணங்கள் பிழைத்திருத்தம்: நியூமேடிக் சர்க்யூட் பிழைத்திருத்தத்திற்கான கையேடு கால் வால்வுகளுடன் சோலனாய்டு வால்வுகளை தற்காலிகமாக மாற்றவும், உபகரணங்கள் சோதனை செயல்பாடு மற்றும் அளவுரு அளவுத்திருத்தத்திற்கு வசதியானது.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH 4F தொடர் முழு அலுமினியம் 5/2 வழி நேரடி-செயல்படும் கால் மிதி வால்வு ஆகும், இது சுய-ரீசெட், சுய-லாக்கிங் மற்றும் ஆண்டி-மிசப்பரேஷன் கார்டு விருப்பங்களுடன் உள்ளது. இரட்டை விரைவு வெளியேற்றம், பெரிய ஓட்டம் மற்றும் முழு ஏர்டாக் இணக்கத்தன்மை ஆகியவற்றைக் கொண்டுள்ளது, இது இரட்டை-செயல்படும் சிலிண்டர் முன்னோக்கி/தலைகீழ் மாறுதலுக்கான நிலையான தொழில்துறை கால் கட்டுப்பாட்டு வால்வு மற்றும் இயந்திர செயலாக்க நியூமேடிக் கட்டுப்பாடு.
