பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

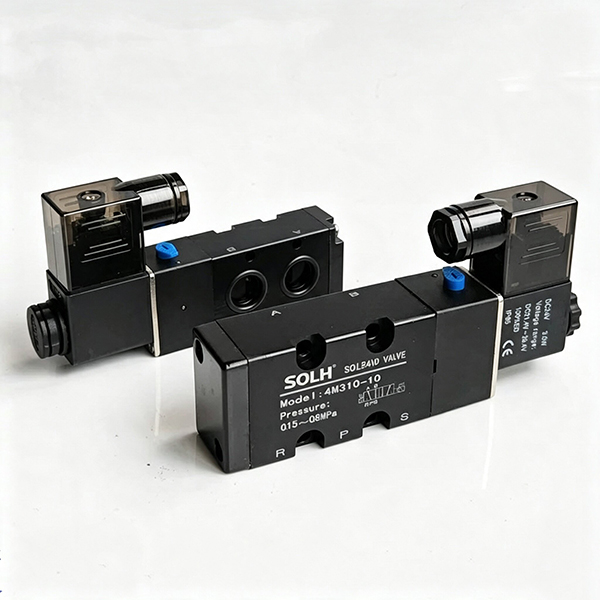

SOLH 4M தொடர் ஒரு தொழில்முறைNAMUR நிலையான 5/2 வழி தட்டு வகை சோலனாய்டு வால்வு நியூமேடிக் ஆக்சுவேட்டர் தானியங்கி கட்டுப்பாட்டிற்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. இது வால்வு அடிப்பகுதியில் நிலையான மவுண்டிங் துளைகளுடன் சர்வதேச NAMUR பக்க மவுண்டிங் தரங்களுடன் கண்டிப்பாக இணங்குகிறது. இடைநிலை அடாப்டர் காற்று குழாய்கள் இல்லாமல் நியூமேடிக் பந்து வால்வுகள் மற்றும் பட்டாம்பூச்சி வால்வு ஆக்சுவேட்டர்களின் பக்கத்தில் வால்வை நேரடியாக லேமினேட் செய்து நிறுவலாம். வால்வு தானியங்கி கட்டுப்பாட்டு சுற்றுகளுக்கு பிரத்தியேகமாகப் பயன்படுத்தப்படுகிறது, இது Airtac 4M தொடர் தரநிலைகளுடன் முழுமையாகப் பொருந்துகிறது மற்றும் வழக்கமான 4V குழாய் வகை சோலனாய்டு வால்வுகளிலிருந்து கட்டமைப்பு ரீதியாக வேறுபட்டது.
1.1 முக்கிய தயாரிப்பு விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: 5/2 வழி (5-போர்ட் 2-நிலை)
• இயக்கி அமைப்புஉள் பைலட் ஸ்பூல் வகை, லூப்ரிகேஷன் இல்லாத செயல்பாடு
• மவுண்டிங் ஸ்டாண்டர்ட்: NAMUR நிலையான பக்க மவுண்டிங் (அடிப்படை P/A/B/R1/R2 காற்று சுற்றுகளுடன் ஒருங்கிணைக்கப்பட்டது)
• முக்கிய மாதிரிகள்: 4M210-08, 4M210-06, 4M110-06

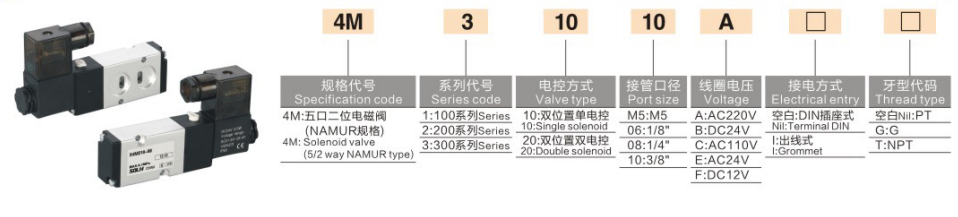

1. குறியீட்டு தர்க்கம்: 4M [அளவு குறியீடு] [கட்டுப்பாட்டு குறியீடு] [செயல்பாடு குறியீடு] - [போர்ட் த்ரெட்]
|
குறியீடு பிரிவு |
விரிவான வரையறை |
|
4M |
NAMUR நிலையான தட்டு வகை 5/2 வழி சோலனாய்டு வால்வு தொடர் |
|
1/2/3 |
அளவு விவரக்குறிப்பு: 1=100 தொடர், 2=200 தொடர், 3=300 தொடர் |
|
1/2 |
கட்டுப்பாட்டு முறை: 1=ஒற்றை மின் கட்டுப்பாடு (வசந்த மீட்டமைப்பு); 2=இரட்டை மின் கட்டுப்பாடு (தாழ்ப்பாளை நினைவகம்) |
|
0/3 |
செயல்பாட்டு வகை: 0=பொதுவாக திறந்த வகை; 3=மூடிய மையம் (அரிதாகப் பயன்படுத்தப்படுகிறது) |
|
M5 / 06 / 08 / 10 |
வெளிப்புற காற்று நுழைவு மற்றும் வெளியேற்ற நூல் அளவு |
2. மாதிரி உதாரணம்
4M210-08: 200 அளவு, ஸ்பிரிங் ரீசெட் கொண்ட ஒற்றை மின்சார கட்டுப்பாடு, PT1/4 வெளிப்புற நூல் போர்ட்
3. முழு தொடர் மெயின்ஸ்ட்ரீம் மாதிரி விவரக்குறிப்பு பட்டியல்
|
அளவு விவரக்குறிப்பு |
ஒற்றை மின்சார கட்டுப்பாடு (ஸ்பிரிங் ரீசெட்) |
இரட்டை மின் கட்டுப்பாடு (சுய-பூட்டுதல் நினைவகம்) |
வெளிப்புற காற்று மூல நூல் |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (மிகவும் பொதுவானது) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை அழுத்த வரம்பு |
0.15～0.8MPa |
|
ஆதார அழுத்தம் |
1.2MPa |
|
வேலை செய்யும் ஊடகம் |
வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டி துல்லியம் ≥40μm) |
|
வேலை வெப்பநிலை வரம்பு |
-20℃～+70℃ |
|
அதிகபட்ச செயல் அதிர்வெண் |
5 முறை/வினாடி |
|
ஏசி காயில் பவர் |
220V/110V/24V; 3.5～4VA |
|
DC காயில் பவர் |
24V/12V; 2.5W |
|
வயரிங் & பாதுகாப்பு தரம் |
DIN சாக்கெட் / கம்பி முன்னணி வகை, IP65 நீர்ப்புகா & தூசிப்புகா |
|
4M1 ஓட்ட அளவுரு |
பயனுள்ள பகுதி 5.5~12mm², Cv=0.31~0.67 |
|
4M2 ஓட்ட அளவுரு |
பயனுள்ள பகுதி 14~17mm², Cv=0.78~1.0 |
|
4M3 ஓட்ட அளவுரு |
பயனுள்ள பகுதி 25~30mm², Cv=1.4~1.68 |
• ஒருங்கிணைந்த நம்மூர் பேஸ் ஏர்போர்ட்: வால்வின் அடிப்பகுதி A/B ஏர் போர்ட்களுடன் பதிக்கப்பட்டுள்ளது. ஆக்சுவேட்டருடன் பொருத்திய பிறகு, அது தானாகவே ஆக்சுவேட்டரின் இரண்டு ஏர் இன்லெட் துளைகளுடன் இணைக்கிறது. A/B போர்ட்களுக்கு வெளிப்புற காற்று குழாய்கள் தேவையில்லை; பி ஏர் இன்லெட் மற்றும் ஆர்1/ஆர்2 எக்ஸாஸ்ட் போர்ட்களுக்கு மட்டுமே வெளிப்புற காற்று மூல இணைப்பு தேவை, குழாய் அமைப்பை எளிதாக்குகிறது மற்றும் கசிவு புள்ளிகளைக் குறைக்கிறது.
• உள்ளமைக்கப்பட்ட கையேடு சோதனை புஷ் ராட்: வால்வு பக்கத்தில் கையேடு பிழைத்திருத்த பொத்தான் பொருத்தப்பட்டுள்ளது, பவர் ஆஃப் செய்யப்பட்ட பிறகு கையேடு வால்வு திறப்பு மற்றும் மூடும் சோதனையை ஆதரிக்கிறது, ஆன்-சைட் நிறுவல், பிழைத்திருத்தம் மற்றும் உபகரணங்கள் பராமரிப்புக்கு வசதியானது.
• இரட்டைக் கட்டுப்பாட்டு முறையின் சிறப்பியல்புகள்: 4M×20 இரட்டை மின்சார கட்டுப்பாட்டு மாதிரிகள் தற்போதைய வால்வு நிலையை பராமரிக்க பவர்-ஆஃப் சுய-பூட்டுதல் நினைவக அமைப்பை ஏற்றுக்கொள்கின்றன; 4M×10 ஒற்றை மின்சாரக் கட்டுப்பாட்டு மாதிரிகள் பவர் ஆஃப் செய்யப்பட்ட பிறகு தானாகவே ஸ்பிரிங் ஃபோர்ஸ் மூலம் மீட்டமைக்கப்படும், பாதுகாப்பு மீட்டமைப்பைப் பூர்த்திசெய்தல் மற்றும் ஹோல்டிங் கோரிக்கைகளை முறையே நிலைநிறுத்துகிறது.
• இணக்கமான பன்மடங்கு மவுண்டிங்: 4V தொடர் (4M100M/200M/300M பன்மடங்கு அடிப்படை) போன்ற அதே அடிப்படை விவரக்குறிப்பைப் பகிர்ந்து கொள்கிறது. இது பன்மடங்கு நிறுவல் வழியாக பல வால்வுகளுக்கு மையப்படுத்தப்பட்ட காற்று விநியோகத்தை ஆதரிக்கிறது மற்றும் சுயாதீனமான செயல்பாட்டிற்காக ஒரு ஆக்சுவேட்டரில் நேரடியாக ஏற்றப்படலாம்.
|
ஒப்பீட்டு பொருள் |
4M NAMUR தட்டு வால்வு |
4V வழக்கமான குழாய் வால்வு |
|
ஏற்றும் முறை |
கீழே நேரடியாக ஆக்சுவேட்டரில் பொருத்தப்பட்டுள்ளது (நமூர் தரநிலை) |
பக்க குழாய் செருகல், தனி பன்மடங்கு தளத்துடன் நிறுவப்பட்டது |
|
ஏ/பி ஏர் போர்ட் வடிவமைப்பு |
கீழே உள்ளமைக்கப்பட்ட நறுக்குதல் போர்ட், வெளிப்புற குழாய் இல்லை |
வால்வு உடல் மேல் வெளிப்புற குழாய் இணைப்பு |
|
முக்கிய பயன்பாடு |
நியூமேடிக் பந்து வால்வு / பட்டாம்பூச்சி வால்வு ஆக்சுவேட்டர் கட்டுப்பாடு |
|
|
அடிப்படை பரிமாற்றம் |
ஒரே விவரக்குறிப்பின் 4V தொடர் பன்மடங்கு தளத்தைப் பகிரவும் |
NAMUR ஆக்சுவேட்டரில் நேரடியாக ஏற்ற முடியாது |
• வால்வு தானியங்கி கட்டுப்பாட்டு அமைப்பு: 4M210-08 ஆனது DA/SR நியூமேடிக் ஆக்சுவேட்டர் + பந்து/பட்டாம்பூச்சி வால்வுடன் பொருந்துகிறது, இது பெட்ரோகெமிக்கல், நீர் சுத்திகரிப்பு மற்றும் பைப்லைன் திரவ மாறுதல் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
• வால்வ் தீவு ஒருங்கிணைந்த அமைப்பு: 4M200M மல்டி-லிங்க் மேனிஃபோல்ட் பேஸ்ஸை மையப்படுத்திய காற்று விநியோகம் மற்றும் தானியங்கு பைப்லைன் கிளஸ்டர்களுக்கான பல 4M தொடர் சோலனாய்டு வால்வுகளை ஒருங்கிணைக்கப்பட்ட நிறுவலை செயல்படுத்தவும்.
• குழாய் குழாய் பொருத்துதல்: நிலையான மற்றும் கசிவு இல்லாத இணைப்பிற்காக பிரதான காற்று மூல பைப்லைனுடன் விரைவாக இணைக்க KQ2 விரைவு-இணைப்பு ஆண் நூல் நேரான பொருத்துதல்களுடன் வெளிப்புற நூல் போர்ட்களை இணைக்கவும்.
SOLH 4M தொடர் என்பது நியூமேடிக் ஆக்சுவேட்டர்களுக்கான பிரத்யேக NAMUR ஸ்டாண்டர்ட் பிளேட் வகை 5/2 வழி சோலனாய்டு வால்வு ஆகும், இதில் ட்யூப்லெஸ் டைரக்ட் மவுண்டிங், லூப்ரிகேஷன்-ஃப்ரீ ஆபரேஷன் மற்றும் IP65 பாதுகாப்பு ஆகியவை அடங்கும், இது நியூமேடிக் பால் வால்வுகள் மற்றும் பட்டாம்பூச்சி வால்வுகளை தானாக மாற்றுவதற்கான உகந்த துணை கட்டுப்பாட்டு கூறு ஆகும்.
