பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

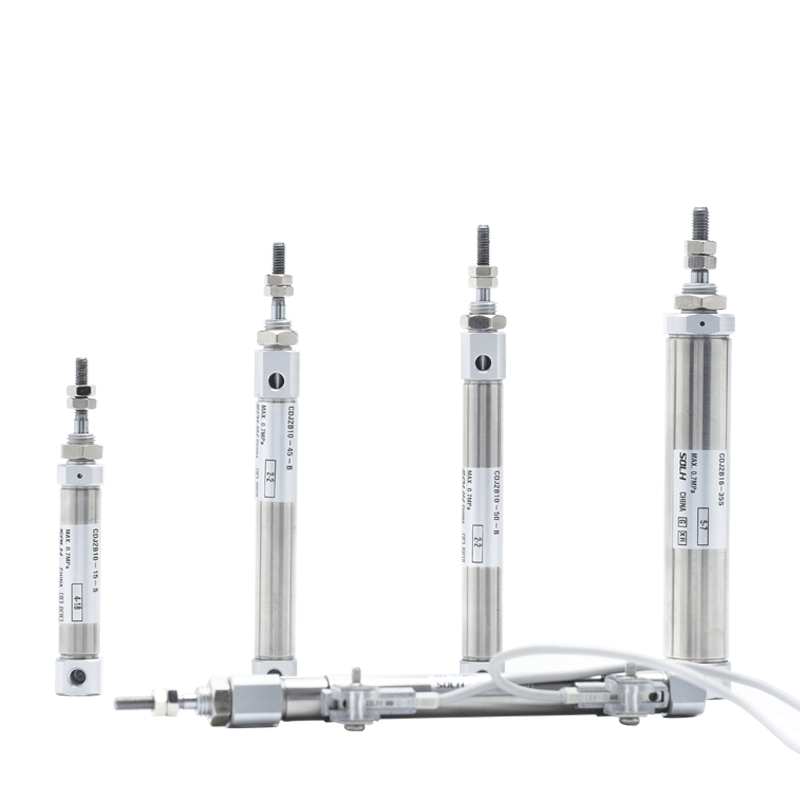

SOLH CDJ2 தொடர் என்பது காந்த-வளையம் பொருத்தப்பட்ட பேனா வகை துருப்பிடிக்காத எஃகு மினி சிலிண்டர் ஆகும், இது SMC CJ2 தொடருடன் முழுமையாக மாறக்கூடியது. துளை அளவுகள்: φ6 / 10 / 16 மிமீ. சிறந்த அம்சங்கள்: அல்ட்ரா-காம்பாக்ட் அவுட்லைன், இலகுரக கட்டுமானம், அரிப்பு எதிர்ப்பு மற்றும் நிலையான அதிவேக உயர் அதிர்வெண் செயல்பாடு. மின்னணுவியல், மருத்துவம், உணவு பதப்படுத்துதல் மற்றும் துல்லியமான ஆட்டோமேஷன் வரையறுக்கப்பட்ட-விண்வெளி நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது; முக்கிய மினியேச்சர் லீனியர் ஆக்சுவேட்டர்.
1. நிலையான விவரக்குறிப்பு: SMC மினி சிலிண்டர் பரிமாண தரநிலை (ஐஎஸ்ஓ தரநிலை அல்லாதது), தொழில்துறையில் உலகளாவிய மவுண்டிங் பரிமாணங்களுடன் பொருந்துகிறது.
2. பொருள்: 304 துருப்பிடிக்காத எஃகு பீப்பாய் & பிஸ்டன் கம்பி, துருப்பிடிக்காத மற்றும் அரிப்பை எதிர்க்கும், ஈரப்பதமான, பலவீனமான அமிலம், பலவீனமான காரம் மற்றும் சுத்தமான உற்பத்தி சூழல்களுக்கு ஏற்றது.
3. அமைப்பு: நேரான சுற்று பீப்பாய், crimped end caps, ti-rod free design, ultra-small volume. CDJ2-16×100 மட்டும் தோராயமாக 120 கிராம்
4. செயல்பாட்டு மாறுபாடுகள்
-- CDJ2B இரட்டை நடிப்பு: இரு முனைகளிலும் காற்று வழங்கல், உலகளாவிய நிலையான மாதிரி
-- CDJ2E சிங்கிள் ஆக்டிங்: ஸ்பிரிங் ரிட்டர்ன்; CDJ2ET: வசந்த கால நீட்டிப்பு
-- CDJ2KB சுழற்றாதது: அறுகோண பிஸ்டன் தடி எதிர்ப்பு திருப்பம் மற்றும் துல்லியமான நிலைப்படுத்தல்
5. குஷன்: நிலையான ரப்பர் குஷன்; தாக்கம் மற்றும் இரைச்சலைக் குறைக்க அதிவேக பயன்பாடுகளுக்கு காற்று குஷன் (பின்னொட்டு Z) விருப்பமானது.
6. சீல்: எண்ணெய் தேக்க பள்ளம் கொண்ட குறைந்த உராய்வு முத்திரை. குறைந்த தொடக்க அழுத்தம் (0.06MPa), எண்ணெய் இல்லாத செயல்பாடு, சேவை வாழ்க்கை ≥5 மில்லியன் சுழற்சிகள்.
7. நிலை கண்டறிதல்: உள்ளமைக்கப்பட்ட காந்த வளையம், பிஸ்டன் நிலையை கண்காணிப்பதற்கான M9B / A93 / Z73 தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது.

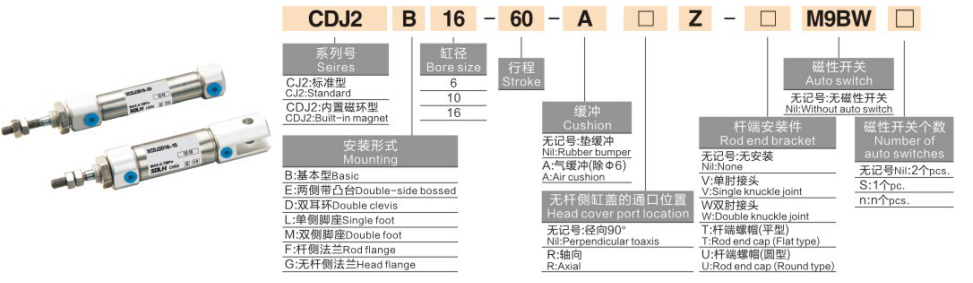

1. மாதிரி எடுத்துக்காட்டு: CDJ2B16-50Z-B
|
பிரிவு |
குறியீடு |
குறியீடு வரையறை |
| CDJ2 |
தொடர் குறியீடு |
உள்ளமைக்கப்பட்ட காந்தத்துடன் கூடிய துருப்பிடிக்காத எஃகு மினி சிலிண்டர் |
| B / E / ET / KB |
செயல் வகை |
பி=இரட்டை நடிப்பு E=Single Acting Spring Return ET=Single Acting Spring Extend KB=சுழற்றாத இரட்டை நடிப்பு |
|
16 |
துளை அளவு (மிமீ) |
6 / 10 / 16 |
|
50 |
நிலையான பக்கவாதம் (மிமீ) |
இரட்டை நடிப்பு அதிகபட்சம் 200 மிமீ; ஒற்றை நடிப்பு அதிகபட்சம் 100 மிமீ |
|
Z |
குஷன் விருப்பம் |
வெற்று = ரப்பர் குஷன் Z = காற்று குஷன் (φ10/16 கிடைக்கிறது) |
|
B |
மவுண்ட் க்ரூவ் மாறவும் |
A= தட பள்ளம்; B=எஃகு பேண்ட் பள்ளம் (பொது) |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- CDJ2B10-30-B: Bore10, stroke30, இரட்டை நடிப்பு, ரப்பர் குஷன், காந்தம் பொருத்தப்பட்ட
-- CDJ2E6-15-B: Bore6, ஸ்ட்ரோக்15, ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன்
-- CDJ2KB16-50-B: Bore16, stroke50, சுழலாத அறுகோண பிஸ்டன் கம்பி
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| துளை வரம்பு |
φ6, φ10, φ16 மிமீ |
| இயக்க அழுத்தம் |
0.1~0.7MPa (ஒற்றை நடிப்பு:0.2~0.7MPa); குறைந்தபட்சம் தொடக்க அழுத்தம் 0.06MPa |
| ஆதார அழுத்தம் |
1.05 MPa |
| சுற்றுப்புற வெப்பநிலை |
-10 ~ +70℃；0 ~ +60℃ காந்த சுவிட்சுகள் பொருத்தப்படும் போது |
| இயக்க வேகம் |
50 ~ 750 மிமீ/வி |
| குஷன் |
நிலையான ரப்பர் குஷன்; φ10/16க்கு ஏர் குஷன் (Z) விருப்பமானது |
| ஏர் போர்ட் நூல் |
அனைத்து துளைகளுக்கும் M5×0.8 |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு கிடைக்கும் |
| பக்கவாதம் சகிப்புத்தன்மை |
± 1.0 மிமீ |
1. இரட்டை நடிப்பு CDJ2B
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. சிங்கிள் ஆக்டிங் CDJ2E (Spring Return @0.5MPa)
| துளை (மிமீ) |
உந்துதல் (N) |
ஸ்பிரிங் ரிட்டர்ன் ஃபோர்ஸ் (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. மவுண்டிங் பாகங்கள்
-- பி அடிப்படை வகை: எண்ட் கேப் நூல்கள் வழியாக நேரடி நிறுவல் (மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது)
-- F Flange: ராட்-சைட் / ஹெட்-சைட் ஃபிளாஞ்ச் மவுண்ட்
-- எல் கால் அடைப்புக்குறி: ஒற்றை அடி பொருத்துதல்
-- D டபுள் க்ளீவிஸ்: பின்புற இரட்டை பிளவு (φ10/16)
-- E Boss மவுண்ட்: எண்ட் கேப்களில் மல்டி-ஓரியண்டேஷன் மவுண்டிங் பாஸ்கள்
2. முக்கிய வழித்தோன்றல் தொடர்
-- CDJ2B: நிலையான இரட்டை நடிப்பு
-- CDJ2E: ஒற்றை நடிப்பு, ஸ்பிரிங் ரிட்ராக்ட் (ஏர் கட் பிறகு தானாக பின்வாங்குதல்)
-- CDJ2ET: ஒற்றை நடிப்பு, வசந்த நீட்டிப்பு (ஏர் கட் பிறகு தானாக நீட்டிக்க)
-- CDJ2KB: சுழற்றாத அறுகோண பிஸ்டன் கம்பி
-- CDJ2RB: மவுண்டிங் முதலாளிகள் இல்லாமல் நேரடி மவுண்ட் ஸ்லிம் பதிப்பு
1. துளைத் தேர்வு: தேவையான உந்துதல்/சுமை, இருப்பு ≥50% பாதுகாப்பு விளிம்பு; அதிக சுழற்சி வேகத்திற்கு சிறிய துளை தேர்வு செய்யவும்.
2. பக்கவாதம் உறுதிப்படுத்தல்: பயனுள்ள பயணத்தில் கூடுதல் 10~20மிமீ விளிம்பைச் சேர்க்கவும்; அதிகபட்ச பக்கவாதம்: இரட்டை நடிப்பு 200 மிமீ, ஒற்றை நடிப்பு 100 மிமீ.
3. கட்டமைப்பு பொருத்தம்
-- செயல் வகை: இரட்டை நடிப்பு → பி; ஒற்றை நடிப்பு வசந்த பின்வாங்கல் → E; முறுக்கு எதிர்ப்பு நிலைப்படுத்தல் → KB
-- குஷன்: அதிவேக செயல்பாடு Z காற்று குஷனைத் தேர்ந்தெடுக்கவும்
-- நிலை கருத்து: காந்தம் பொருத்தப்பட்ட மாதிரியைத் தேர்ந்தெடுக்கவும், M9B/A93 காந்த சுவிட்சுகளுடன் பொருத்தவும்
SOLH CDJ2 துருப்பிடிக்காத எஃகு பேனா வகை மினி சிலிண்டர் SMC CJ2 உடன் பரிமாறிக்கொள்ளக்கூடியது, இரட்டை நடிப்பு, ஒற்றை நடிப்பு மற்றும் சுழலும் அறுகோண தடி வகைகளில், ரப்பர்/காற்று குஷன் விருப்பத்தேர்வு, அரிப்பை எதிர்க்கும் எண்ணெய் இல்லாத வடிவமைப்பு, சிறந்த கச்சிதமான உணவு, மினியேச்சர் மினியேச்சர் ஆக்டியூட் மினியேச்சர்.
