CG3 தொடர் இலகுரக சிலிண்டர்

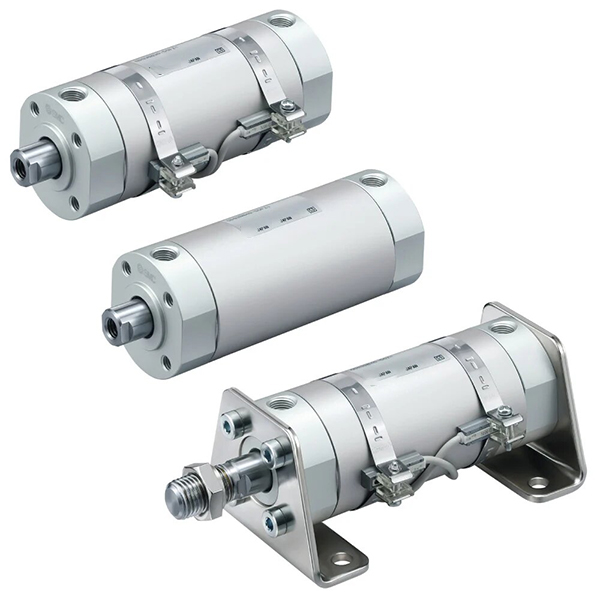

SOLH CG3 அல்ட்ரா-ஷார்ட் லைட்வெயிட் நியூமேடிக் சிலிண்டர்கள் பாரம்பரிய CG1 தொடர் சுற்று ஆக்சுவேட்டர்களுக்கு மேம்படுத்தப்பட்ட மாற்றாக செயல்படுகின்றன. அதிக வலிமை கொண்ட அலுமினிய அலாய் பீப்பாய் மற்றும் கடினமான குரோம்-பூசப்பட்ட பிஸ்டன் கம்பிகளுடன் இணைக்கப்பட்ட எண்ட் கேப்களால் கட்டப்பட்டது, இந்த தொடர் ஒட்டுமொத்த எடையை 24% குறைக்கிறது மற்றும் குறிப்பிடத்தக்க இடத்தை மேம்படுத்துவதற்காக மொத்த நீளத்தை 51 மிமீ வரை குறைக்கிறது. φ20mm முதல் φ100mm வரையிலான துளை அளவுகளில் கிடைக்கிறது, இது கச்சிதமான இயந்திரங்களுக்குள் நெகிழ்வான குழாய் அமைப்பைச் செயல்படுத்த நான்கு-திசை ஏர்போர்ட் ஏற்பாட்டை ஆதரிக்கிறது. பலவிதமான லீனியர் டிரைவ் கோரிக்கைகளை பூர்த்தி செய்ய பல கட்டமைப்பு மாறுபாடுகள் இரட்டை-நடிப்பு, வசந்த ஒற்றை-நடிப்பு, இரட்டை-தடி மற்றும் அறுகோண எதிர்ப்பு சுழற்சி பிஸ்டன் கம்பி பதிப்புகளை உள்ளடக்கியது. நிலையான ரப்பர் குஷன் லேசான முடிவைத் தணிக்கிறது, அதே சமயம் விருப்ப ஏர் பஃபர் 1000மிமீ/வி வரையிலான அதிவேக செயல்பாட்டிற்கு ஏற்றது. குறைந்த உராய்வு கலவை சீல் சேவை வாழ்க்கை 8 மில்லியன் வேலை சுழற்சிகளுக்கு மேல் எண்ணெய்-இல்லாத செயல்பாட்டை உணர்கிறது; CDG3 காந்த ஒருங்கிணைக்கப்பட்ட மாதிரிகள் PLC நிலை கருத்து மற்றும் தானியங்கி இணைப்புக் கட்டுப்பாட்டிற்கான காந்த சுவிட்ச் நிறுவலை ஆதரிக்கின்றன. பேக்கேஜிங் உபகரணங்கள், எலக்ட்ரானிக் அசெம்பிளி லைன்கள் மற்றும் பொது ஒளி தொழில்துறை உயர் அதிர்வெண் ஆட்டோமேஷன் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் நிலையான வெகுஜன உற்பத்தி மற்றும் போதுமான ஸ்பாட் சரக்குகளை நாங்கள் பராமரிக்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

CG3 தொடர் அல்ட்ரா-குறுகிய இலகுரக சிலிண்டர் | புதிய தலைமுறை காம்பாக்ட் அதிவேக நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

SOLH CG3/CDG3 தொடர் ஒரு புதிய தலைமுறை அல்ட்ரா-ஷார்ட் அலுமினிய அலாய் லைட்வெயிட் நியூமேடிக் சிலிண்டர் ஆகும், இது பாரம்பரிய CG1 தொடரின் நேரடி மேம்படுத்தல் மற்றும் மாற்றாக செயல்படுகிறது. இது φ20 முதல் φ100 மிமீ வரையிலான பரந்த துளை வரம்பை உள்ளடக்கியது, அதிகபட்சமாக 51 மிமீ நீளம் மற்றும் CG1 உடன் ஒப்பிடும்போது 24% எடை குறைப்பு. அல்ட்ரா-காம்பாக்ட் பாடி, அல்ட்ரா-லைட் வெயிட், அதிவேக குறைந்த-இரைச்சல் செயல்பாடு மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இலவச வடிவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது நடுத்தர மற்றும் ஒளி-சுமை, நீண்ட-அழுத்தம், அதிக அதிர்வெண் இயக்கம் மற்றும் விண்வெளி-வரையறுக்கப்பட்ட காட்சிகளுக்கு மிகவும் பொருத்தமானது, தானியங்கி உற்பத்தி வரிகள், மின்னணு உபகரணங்கள், தொழில்துறை இயந்திரங்கள் மற்றும் ஒளி பேக்கேஜிங் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

1.1 தொழில் தரநிலை மற்றும் வலுவான பரிமாற்றம்

புதிய தலைமுறை SMC குறுகிய-வகை சுற்று உருளை தரநிலையின் அடிப்படையில் உருவாக்கப்பட்டது, CG3 தொடரானது பழைய CG1 தொடருடன் சிறந்த பெருகிவரும் பரிமாற்றத்திறனைக் கொண்டுள்ளது, அதே நேரத்தில் மிகவும் கச்சிதமான ஒட்டுமொத்த பரிமாணங்களை அடைகிறது, பழைய உபகரணங்களை திறம்பட மேம்படுத்துகிறது மற்றும் சிக்கலான கட்டமைப்பு மாற்றமின்றி இயந்திர இட அமைப்பை மேம்படுத்துகிறது.

1.2 பிரீமியம் லைட்வெயிட் மெட்டீரியல் அமைப்பு

கடினமான குரோம் செய்யப்பட்ட பிஸ்டன் கம்பியுடன் இணைக்கப்பட்ட சிலிண்டர் குழாய் மற்றும் இறுதி உறைகளுக்கு அதிக வலிமை கொண்ட அலுமினிய கலவையை ஏற்றுக்கொள்வது. மேம்படுத்தப்பட்ட பொருள் சூத்திரமானது CG1 உடன் ஒப்பிடும்போது ஒட்டுமொத்த எடையை 24% குறைக்கிறது, அதிக கட்டமைப்பு வலிமை, சிறந்த வெப்பச் சிதறல் மற்றும் வலுவான சிதைவு எதிர்ப்பு, நிலையான நீண்ட கால உயர் அதிர்வெண் செயல்பாட்டை உறுதி செய்கிறது.

1.3 ஒருங்கிணைந்த கச்சிதமான அமைப்பு & நெகிழ்வான குழாய்

ஒருங்கிணைக்கப்பட்ட சிலிண்டர் குழாய் மற்றும் நூல் பூட்டுதல் வடிவமைப்புடன் இறுதி கவர் அமைப்பு பிரித்தெடுத்தல், அசெம்பிளி மற்றும் தினசரி பராமரிப்பு ஆகியவற்றை எளிதாக்குகிறது. புதுமையான 4-வே பைப்பிங் தளவமைப்பு (90° இடைவெளி) நிறுவல் மற்றும் பைப்பிங்கிற்கான அதி-உயர் சுதந்திரத்தை வழங்குகிறது, குறுகிய உபகரண இடத்தின் நிறுவல் இடையூறுகளை தீர்க்கிறது மற்றும் பல்வகைப்பட்ட இயந்திர அமைப்பு திட்டங்களை ஆதரிக்கிறது.

1.4 முழு காட்சி கவரேஜுக்கான பன்முகப்படுத்தப்பட்ட இயக்க வகைகள்

• இரட்டை நடிப்பு (CG3B): டூயல்-எண்ட் ஏர் இன்டேக் ரெசிப்ரோகேட்டிங் மோஷன், வழக்கமான தானியங்கி நேரியல் ஓட்டுதலுக்கான மிகவும் உலகளாவிய நிலையான வகை.

• ஒற்றை நடிப்பு (CG3S/T): எஸ் = ஸ்பிரிங் ரிட்டர்ன், டி = ஸ்பிரிங் நீட்டிப்பு; பாதுகாப்பு இன்டர்லாக் மற்றும் அவசரகால மீட்டமைப்பு காட்சிகளுக்கான மின்சாரம் செயலிழந்த பிறகு தானியங்கி மீட்டமைப்பு.

• இரட்டை கம்பி (CG3W): டூயல்-எண்ட் ராட் சின்க்ரோனஸ் இயக்கம், இரட்டிப்பான பயனுள்ள பக்கவாதம் மற்றும் சிறப்பு இணைப்பு மற்றும் பொருத்துதல் வழிமுறைகளுக்கான சிறந்த முறுக்கு எதிர்ப்பு.

• சுழலாத கம்பி (CG3K): அறுகோண எதிர்ப்பு முறுக்கு பிஸ்டன் தடி, அதிக துல்லியமான மீண்டும் மீண்டும் நிலைப்படுத்தலுக்கு உத்தரவாதம் அளிக்க செயல்பாட்டின் போது பூஜ்ஜிய சுழற்சி.

1.5 உகந்த பஃபர் & உயர்நிலை சீல் அமைப்பு

அடிப்படை அதிர்ச்சி உறிஞ்சுதல் மற்றும் இரைச்சல் குறைப்புக்கான நிலையான உயர்-எலாஸ்டிக் ரப்பர் பஃபர் (N); இறுதித் தாக்கத்தை அகற்றவும், சேவை ஆயுளை நீட்டிக்கவும் அதிவேக அடிக்கடி செயல்படுவதற்கான விருப்பமான A-வகை ஏர் பஃபர். குறைந்த உராய்வு கலவை சீல் வளையம் மற்றும் உள்ளமைக்கப்பட்ட எண்ணெய் சேமிப்பு பள்ளம் பொருத்தப்பட்ட, சிலிண்டர் மிக குறைந்த தொடக்க அழுத்தம், நிலையான செயல்பாடு மற்றும் எண்ணெய் இல்லாத பராமரிப்பு செயல்திறன் கொண்டுள்ளது, சேவை வாழ்க்கை 8 மில்லியன் சுழற்சிகள்.

1.6 அறிவார்ந்த தூண்டல் கட்டமைப்பு

CDG3 மாதிரியானது உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் வருகிறது, M9B/A93/Z73 தொடர் காந்த சுவிட்சுகளுடன் நிகழ்நேர பிஸ்டன் நிலையைக் கண்டறிதல் மற்றும் PLC தானியங்கி சமிக்ஞை இணைப்புக் கட்டுப்பாடு ஆகியவற்றுடன் இணக்கமானது; நிலை கண்டறிதல் தேவைகள் இல்லாத எளிய சுழற்சி இயக்கத்திற்கு CG3 அல்லாத காந்த பதிப்பு பொருந்தும்.

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

1. வழக்கமான மாதிரி அமைப்பு: CDG3BN25-100Z

குறியீடு பிரிவு	வரையறை
CG3 / CDG3	தொடர் வகை: CG3 = காந்த வளையம் இல்லாமல்; CDG3 = சுவிட்ச் மவுண்டிங்கிற்கான உள்ளமைக்கப்பட்ட காந்த வளையம்
பி / எஸ் / டி / டபிள்யூ / கே	இயக்க முறை: பி=இரட்டை நடிப்பு; S=Spring return; T=Spring நீட்டிப்பு; W=இரட்டை கம்பி; K=சுழற்றாத கம்பி
N	நிலையான பெண் தடி முனை நூல்; ஆண் நூலுக்கு குறி இல்லை
20/25/32/40/50/63/80/100	துளை அளவு (மிமீ)
பக்கவாதம் மதிப்பு	ஸ்ட்ரோக் நீளம் (மிமீ): இரட்டை நடிப்பு ≤300மிமீ; ஒற்றை நடிப்பு ≤100 மிமீ
Z	புதிய நிலையான மேம்படுத்தப்பட்ட பதிப்பு; பழைய பதிப்பிற்கு குறி இல்லை

2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

• காந்த இரட்டை நடிப்பு பெண் நூல் மாதிரி: CDG3BN32-200Z (φ32 துளை, 200 மிமீ ஸ்ட்ரோக், காந்தம் பொருத்தப்பட்ட, பெண் கம்பி முனை நூல்)

• மேக்னடிக் சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன் மாடல்: CDG3S40-100Z (φ40 போர், 100 மிமீ ஸ்ட்ரோக், ஒற்றை நடிப்பு ஸ்பிரிங் ரீசெட், காந்தம் பொருத்தப்பட்டது)

• காந்த சுழற்சி அல்லாத துல்லிய மாதிரி: CDG3K50-150Z (φ50 துளை, 150 மிமீ ஸ்ட்ரோக், அறுகோண எதிர்ப்பு முறுக்கு கம்பி)

3. முக்கிய தொழில்நுட்ப அளவுருக்கள் (நிலையான வகை)

அளவுரு உருப்படி	விவரக்குறிப்பு
துளை அளவு	φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100 மிமீ
வேலை அழுத்த வரம்பு	இரட்டை நடிப்பு: 0.05~0.7MPa; ஒற்றை நடிப்பு: 0.1~0.7MPa
ஆதார அழுத்தம்	1.0MPa
சுற்றுப்புற வெப்பநிலை	-10℃~+70℃ (காந்தமற்றது); -10℃~+60℃ (காந்த வகை)
இயக்க வேகம்	50~1000மிமீ/வி (ஏர் பஃபர் வகைக்கு 50~700மிமீ/வி)
தாங்கல் முறை	நிலையான உயர்-எலாஸ்டிக் ரப்பர் பஃபர் (N); விருப்பமான A-வகை காற்று தாங்கல்
போர்ட் நூல்	RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100)
உயவு முறை	எண்ணெய் இல்லாத செயல்பாடு (தொழிற்சாலைக்கு முன் உயவூட்டப்பட்டது)
பக்கவாதம் சகிப்புத்தன்மை	±1.4மிமீ

4. 0.5MPa தத்துவார்த்த உந்துதல் & பதற்றம் தரவு

4.1 டபுள் ஆக்டிங் (CG3B) த்ரஸ்ட் & டென்ஷன் டேபிள்

துளை (மிமீ)	உந்துதல் (N)	பதற்றம் (N)	கிடைமட்ட சுமை (கிலோ)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

4.2 ஒற்றை நடிப்பு (CG3S ஸ்பிரிங் ரிட்டர்ன்) செயல்திறன் அட்டவணை

துளை (மிமீ)	உந்துதல் (N)	ஸ்பிரிங் ரீசெட் ஃபோர்ஸ் (N)	கிடைமட்ட சுமை (கிலோ)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5

5. மவுண்டிங் வகைகள் & டெரிவேட்டிவ் மாடல்கள்

5.1 பல்வகை யுனிவர்சல் மவுண்டிங் முறைகள்

• பி அடிப்படை வகை: எண்ட் கவர் நூல்கள் வழியாக நேரடி நிறுவல், நிலையான நேரியல் ஓட்டுதலுக்கான மிகவும் உலகளாவிய மற்றும் செலவு குறைந்த மவுண்டிங் முறை.

• எல் கால் மவுண்ட்: அச்சு கால் அடைப்புக்குறி மூலம் சரி செய்யப்பட்டது, பக்கவாட்டு நிறுவல் மற்றும் கிடைமட்ட சரிசெய்தல் காட்சிகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.

• F/G Flange மவுண்ட்: செங்குத்து நிலையான நிலைப்படுத்தல் மற்றும் அதிக சுமை உறுதிப்படுத்தலுக்கான தடி-பக்கம் / கம்பி-குறைவான பக்க விளிம்பு பிளாட் மவுண்டிங்.

• C/D க்ளீவிஸ் மவுண்ட்: ஒற்றை க்ளீவிஸ் / இரட்டை க்ளீவிஸ் இணைப்பு, ஸ்விங்கிங் மற்றும் இணைப்பு இயந்திர கட்டமைப்புகளுக்கு ஏற்றது.

• ஈ ட்ரூனியன் மவுண்ட்: ராட்-லெஸ் சைட் ட்ரன்னியன் நிறுவல், வேலை நிலைமைகளை புரட்டுவதற்கும் ஸ்விங்கிங்கிற்கும் ஏற்றது.

5.2 கோர் டெரிவேட்டிவ் தொடர்

• CDG3B: காந்த இரட்டை நடிப்பு வகை (நிலையான முக்கிய மாதிரி)

• CDG3S/T: காந்த ஒற்றை நடிப்பு வகை (வசந்த வருவாய் / வசந்த நீட்டிப்பு)

• CDG3W: காந்த இரட்டை தடி இரட்டை நடிப்பு வகை

• CDG3K: காந்த அல்லாத சுழலும் அறுகோண கம்பி வகை

• CDG3R: அதீத இடைவெளி-வரையறுக்கப்பட்ட உபகரண நிலையங்களுக்கான மிக மெல்லிய நேரடி மவுண்டிங் வகை

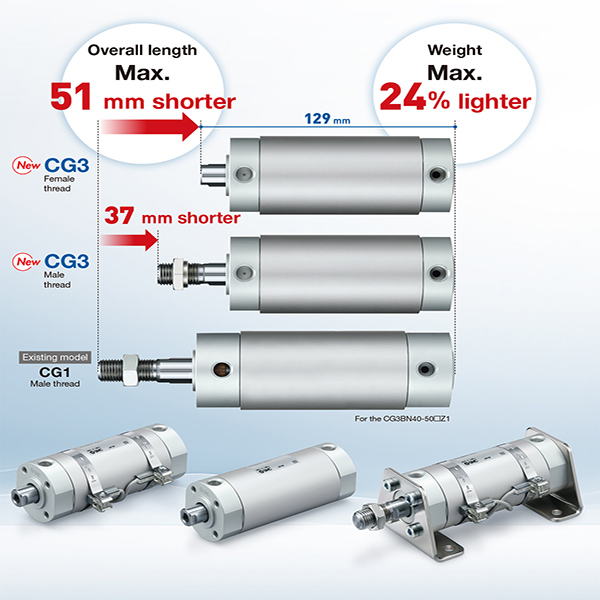

6. CG3 vs CG1 தேர்வு ஒப்பீடு

ஒப்பீட்டு பொருள்	CG3 குறுகிய இலகுரக சிலிண்டர்	CG1 நிலையான இலகுரக சிலிண்டர்
துளை வரம்பு	φ20~100 (அதிக கச்சிதமான உடல்)	φ20~100 (நிலையான கச்சிதமான உடல்)
பொருள் அம்சம்	அதிக வலிமை கொண்ட அலுமினிய கலவை, 24% இலகுவானது	வழக்கமான அலுமினிய அலாய், இலகுரக
மொத்த நீளம்	CG1 ஐ விட 26~51mm சிறியது	நிலையான நீள அளவுகோல்
அதிகபட்ச பக்கவாதம்	இரட்டை நடிப்பு ≤300 மிமீ	இரட்டை நடிப்பு ≤1000மிமீ
உந்துதல் வீச்சு	157~3927N (நடுத்தர மற்றும் லேசான சுமை)	157~3927N (நடுத்தர மற்றும் அதிக சுமை)
பொருந்தக்கூடிய சூழல்	பொது உலர் மற்றும் லேசான தூசி சூழல்	பொது உலர் மற்றும் லேசான தூசி சூழல்
செலவு செயல்திறன்	நடுத்தர விலை, அதிக செலவு-செயல்திறன்	நடுத்தர விலை, நிலையான செலவு-செயல்திறன்
முக்கிய பயன்பாட்டு காட்சிகள்	ஸ்பேஸ்-லிமிடெட், அதிக அதிர்வெண் & ஷார்ட் ஸ்ட்ரோக் ஆட்டோமேஷன்
		நீண்ட பக்கவாதம் மற்றும் நடுத்தர கனமான சுமை ஆட்டோமேஷன்

7. 3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை தேர்வு: உண்மையான சுமை எடைக்கு ஏற்ப பொருத்தமான துளை அளவைத் தேர்ந்தெடுக்கவும், 50% பாதுகாப்பு விளிம்பிற்குக் குறையாமல் ஒதுக்கவும். ஒளி-சுமை மற்றும் இட-கட்டுப்படுத்தப்பட்ட வேலை நிலைமைகளுக்கு CG3 தொடர்களுக்கு முன்னுரிமை கொடுங்கள்.

2. பக்கவாதம் தேர்வு: உண்மையான வேலை பக்கவாதம் மற்றும் 10~20mm பாதுகாப்பு விளிம்பு அமைக்கவும். நிலையான ஸ்ட்ரோக் விதிகளைப் பின்பற்றவும்: இரட்டை நடிப்பு ≤300mm, ஒற்றை நடிப்பு ≤100mm.

3. செயல்பாட்டு கட்டமைப்பு: வழக்கமான இரட்டை நடிப்பு பரஸ்பர இயக்கத்திற்கு B ஐத் தேர்ந்தெடுக்கவும்; ஒற்றை நடிப்பு வசந்த மீட்டமைப்பு பாதுகாப்பு காட்சிகளுக்கு எஸ்; உயர் துல்லிய எதிர்ப்பு முறுக்கு பொருத்துதலுக்கான கே. தாக்கம் மற்றும் இரைச்சலைக் குறைக்க அதிவேக செயல்பாட்டிற்கு (>500மிமீ/வி) A-வகை காற்று இடையகத்தைத் தேர்ந்தெடுக்கவும். நிகழ்நேர நிலை கண்டறிதல் மற்றும் தானியங்கு கட்டுப்பாடு ஆகியவற்றிற்கு M9B/A93 சுவிட்சுகளுடன் பொருந்திய CDG3 காந்த மாதிரியைத் தேர்வு செய்யவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH CG3 புதிய தலைமுறை அல்ட்ரா-ஷார்ட் லைட்வெயிட் சிலிண்டர், அல்ட்ரா-காம்பாக்ட் லைட்வெயிட் பாடி, அதிவேக குறைந்த இரைச்சல் செயல்பாடு, எண்ணெய் இல்லாத பராமரிப்பு-இலவச செயல்திறன் மற்றும் பன்முகப்படுத்தப்பட்ட மவுண்டிங் முறைகள் ஆகியவற்றைக் கொண்டுள்ளது, இது நடுத்தர மற்றும் ஒளி-சுமை உயர்-அதிக ஃப்ரீக் கருவிகளுக்கு அதிக-செலவு-செயல்திறன் மற்றும் இடத்தைச் சேமிக்கும் நேரியல் இயக்க தீர்வுகளை வழங்குகிறது.
