பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

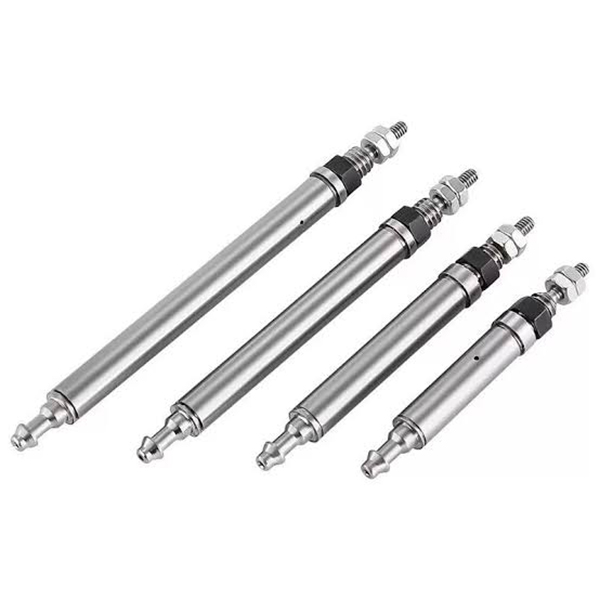

SOLH CJ1 தொடர்கள் அல்ட்ரா-மினியேச்சர் ஒற்றை / இரட்டை நடிப்பு பின்-வகை உருளைகள். முக்கிய தகுதிகள்: அல்ட்ரா-காம்பாக்ட் சிறிய அவுட்லைன், இலகுரக கட்டுமானம், குறைந்த வெளியீட்டு உந்துதல் மற்றும் விரைவான பதில். வரையறுக்கப்பட்ட இடத்தில் துல்லியமான ஓட்டுதல், மைக்ரோ லோட் புஷ் & புல் டாஸ்க்குகள், மினியேச்சர் ஸ்டேஷன்கள் எலக்ட்ரானிக்ஸ் & 3C ஆட்டோமேஷனுக்காக வடிவமைக்கப்பட்டுள்ளது. இது மைக்ரோ ஆட்டோமேஷன் பயன்பாடுகளுக்கான முக்கிய ஆக்சுவேட்டராகும்.
-- இயக்கி வகைகள்: ஒற்றை நடிப்பு (ஸ்பிரிங் ரிட்டர்ன்) & இரட்டை நடிப்பு. துளை விருப்பங்கள்: φ2.5 (ஒற்றை நடிப்பு பிரத்தியேக); φ4 (ஒற்றை / இரட்டை நடிப்புக்கு கிடைக்கும்).
-- கட்டமைப்பு சிறப்பியல்பு: வட்டமான உடல், மெல்லிய பின் பிஸ்டன் கம்பி, உள்ளமைக்கப்பட்ட குஷன் இல்லை, அடிப்படை எண்ட்-த்ரெட் மவுண்டிங். φ4 மாடல் வெளிப்புற உடல் விட்டம் 4 மிமீ மட்டுமே, நிகர எடை பல கிராம்கள் குறைவாக உள்ளது.
-- டைனமிக் செயல்திறன்: குஷன் இல்லாத அமைப்பு வேகமான பிஸ்டன் பதிலை செயல்படுத்துகிறது. இயக்க வேகம்: 50~500mm/s, உயர் அதிர்வெண் குறுகிய-பக்க இயக்கங்களுக்கு ஏற்றது.
-- மெட்டீரியல் & சீல்: கடினமான அனோடைஸ் செய்யப்பட்ட அலுமினிய உடல், NBR சீல் பாகங்கள், எண்ணெய் இல்லாத வடிவமைப்பு, சுத்தமான அல்லது சற்று எண்ணெய் நிறைந்த பட்டறை சூழல்களுடன் இணக்கமானது.
-- நெகிழ்வான நிறுவல்: அச்சு பொருத்துதலுக்காக இரு முனைகளிலும் நூல்கள் கொண்ட அடிப்படை பதிப்பு. கம்பியின் பக்கத் தலையில் போர்ட் நோக்குநிலையை ±90° சரிசெய்யலாம், இது தடைபட்ட தளவமைப்புகளில் குழாய் வழித்தடத்திற்கு வசதியானது.

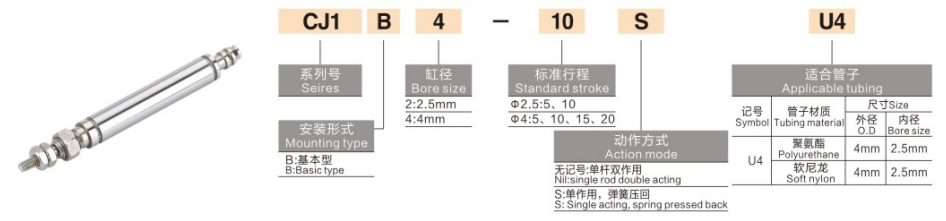

1. மாதிரி எடுத்துக்காட்டு:CJ1B4-10SU4
|
பிரிவு |
குறியீடு |
வரையறை |
| CJ1 |
தொடர் குறியீடு |
மினியேச்சர் பின் சிலிண்டர் தொடர் |
|
B |
உடல் வகை |
அடிப்படை வகை, கம்பி பக்க வெளிப்புற நூல் |
|
4 |
துளை அளவு (மிமீ) |
φ2.5 (ஒற்றை நடிப்பு மட்டும்); φ4 (ஒற்றை/இரட்டை நடிப்பு) |
|
10 |
நிலையான பக்கவாதம் (மிமீ) |
φ2.5: 5 / 10 φ4: 5 / 10 / 15 / 20 |
|
S |
செயல் முறை பின்னொட்டு |
எஸ் = ஒற்றை நடிப்பு (வசந்த வருவாய்); வெற்று = இரட்டை நடிப்பு |
| U4 |
குழாய் விவரக்குறிப்பு |
PU குழாய் OD 4mm (ID 2.5mm)க்கு மாற்றியமைக்கவும் |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- CJ1B2-10SU4: போர் 2.5, ஸ்ட்ரோக் 10, சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன்
-- CJ1B4-15U4: போர் 4, ஸ்ட்ரோக் 15, இரட்டை நடிப்பு
-- CJ1B4-5SU4: போர் 4, ஸ்ட்ரோக் 5, சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன்
|
அளவுரு உருப்படி |
φ2.5 ஒற்றை நடிப்பு |
φ4 ஒற்றை நடிப்பு |
φ4 இரட்டை நடிப்பு |
| துளை (மிமீ) |
2.5 |
4 |
4 |
| நிலையான பக்கவாதம் (மிமீ) |
5, 10 |
5, 10, 15, 20 |
5, 10, 15, 20 |
| இயக்க அழுத்தம் (MPa) |
0.3~0.7 |
0.3~0.7 |
0.2~0.7 |
| உந்துதல் @0.5MPa (N) |
நீட்டிப்பு:1.13 ; பின்வாங்க:0.64 |
நீட்டிப்பு:3.04 ; பின்வாங்க:1.47 |
நீட்டிக்கவும் / பின்வாங்கவும்:6.3 |
| ஸ்பிரிங் ரீசெட் ஃபோர்ஸ் (N) |
0.4 |
0.8 |
— |
| அதிகபட்ச பிஸ்டன் வேகம் (மிமீ/வி) |
500 |
500 |
500 |
| சுற்றுப்புற வெப்பநிலை |
-10 ~ +70℃ (குழாய்களுக்குள் ஐசிங் இல்லை) |
|
|
| தோராயமாக நிகர எடை (கிராம்) |
~2 |
~3 |
~3.5 |
| காற்று இணைப்பு |
OD4 பாலியூரிதீன் குழாய்களுக்கு |
|
|
1. இறுக்கமான நிறுவல் இடத்திற்கான அல்ட்ரா-மினியேச்சர் தடம்
-- குறைந்தபட்ச துளை φ2.5, வெளிப்புற உடல் விட்டம் φ4, எடை மட்டுமே 2~3.5 கிராம், அல்ட்ரா-காம்பாக்ட் உபகரண அமைப்புகளில் எளிதாக ஒருங்கிணைக்கப்பட்டது.
2. குறைந்த உந்துதல் துல்லியமான நேரியல் ஓட்டுதல்
-- வெளியீட்டு உந்துதல் வரம்புகள் 0.64~6.3N @0.5MPa, மைக்ரோ லோட்களுக்கு ஏற்றது ≤100g, மென்மையான சிறிய பணியிடங்களுக்கு சேதம் ஏற்படுவதைத் தவிர்க்கிறது.
3. உயர் அதிர்வெண் விரைவான பதில்
-- குஷன் இல்லாத அமைப்பு வேகமான இயக்கத்தை வழங்குகிறது, உற்பத்தித் திறனை அதிகரிக்க நிமிடத்திற்கு ≥300 சுழற்சிகளை குறுகிய பக்கவாத செயல்பாட்டை ஆதரிக்கிறது.
4. எண்ணெய் இல்லாத செயல்பாடு மற்றும் நீண்ட சேவை வாழ்க்கை
-- NBR சீல் அமைப்பு சுத்தமான உற்பத்தி சூழல்களுக்கு எண்ணெய் இல்லாத சுருக்கப்பட்ட காற்றை ஆதரிக்கிறது; இயந்திர சேவை வாழ்க்கை ≥3 மில்லியன் சுழற்சிகள்.
5. சரிசெய்யக்கூடிய போர்ட் திசை & எளிய சட்டசபை
-- ராட் பக்க ஏர்போர்ட் சுழற்றக்கூடிய ±90°. டூயல்-எண்ட் வெளிப்புற நூல்கள் கூடுதல் மவுண்டிங் அடைப்புக்குறிகள் இல்லாமல் நேரடி அச்சு பூட்டுதலை அனுமதிக்கின்றன, ஆன்-சைட் கமிஷனை எளிதாக்குகின்றன.
1. மவுண்டிங் படிவங்கள்
-- அச்சு நூல் மவுண்டிங்: நேராக புஷ்-புல் மோஷனுக்காக இரு முனைகளையும் நேரடியாக கருவிகளில் திருகவும்
-- பக்க அடைப்புக்குறி மவுண்டிங்: பக்கவாட்டு நிறுவலுக்கான விருப்ப மினியேச்சர் அடைப்புக்குறி, ஸ்விங் அல்லது சைட் டிரைவிங்கிற்கு ஏற்றது
2. வழக்கமான பயன்பாட்டுக் காட்சிகள்
-- 3C & எலெக்ட்ரானிக்ஸ்: மொபைல் பட்டன் நீடித்து நிலைக்கக்கூடிய சோதனை, மைக்ரோ பிளாஸ்டிக் பாகங்கள் இறுக்குதல், சிப் வெளியேற்றம் மற்றும் பொருத்துதல்
-- துல்லியமான கருவி: மினி வால்வு மாறுதல், ஃபைபர் ஆப்டிக் பொருத்துதல், சிறந்த சரிசெய்தல் வழிமுறைகள்
-- பொது ஆட்டோமேஷன்: மைக்ரோ கூறு ஏற்றுதல்/இறக்குதல், இலகுரக லேபிள் உரித்தல், மினியேச்சர் ஜிக் ஆக்சுவேஷன்
-- மருத்துவ உபகரணங்கள்: சிறிய கருவி தொலைநோக்கி இயக்கம், மைக்ரோ திரவ உந்துவிசை, துல்லியமான பொருத்துதல் கூட்டங்கள்
1. பேலோடின் அடிப்படையில் போர் தேர்வு
-- சுமைக்கு φ2.5 ≤50g；φ4 சுமை 50~100 கிராம். குறைந்த உந்துதல் பண்புகள் காரணமாக குறைந்தபட்சம் 50% பாதுகாப்பு விளிம்பை ஒதுக்குங்கள்.
2. பக்கவாதம் உறுதிப்படுத்தல்
-- தேவையான பயண தூரத்திற்கு ஏற்ப பக்கவாதத்தைத் தேர்ந்தெடுக்கவும்; நிலையான உயர் அதிர்வெண் செயல்பாட்டிற்கு குறுகிய பக்கவாதம் முன்னுரிமை.
3. செயல் முறை தேர்வு
-- ஒற்றை நடிப்பு (S பின்னொட்டுடன்): பவர்-ஃபெயில் பாதுகாப்பு வடிவமைப்பிற்கான ஸ்பிரிங் ரீசெட்டுடன் ஒரு திசை புஷ்/புல்
-- இரட்டை நடிப்பு: திரும்பும் வசந்தம் இல்லாமல் இருதரப்பு துல்லியமான நேரியல் ஓட்டுதல்
SOLH CJ1 அல்ட்ரா-மினியேச்சர் பின் நியூமேடிக் சிலிண்டர் சிங்கிள் ஸ்பிரிங் ரிட்டர்ன் மற்றும் டபுள் ஆக்டிங் மாறுபாடுகளில் φ2.5 / φ4 போர், அல்ட்ரா-லைட்வெயிட் கச்சிதமான வடிவமைப்பு மற்றும் அனுசரிப்பு ஏர் போர்ட் திசையில் கிடைக்கிறது, இது குறைந்த உந்துதல் துல்லியமான மைக்ரோ லீனியர் இயக்கத்தை வழங்குகிறது.
