பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

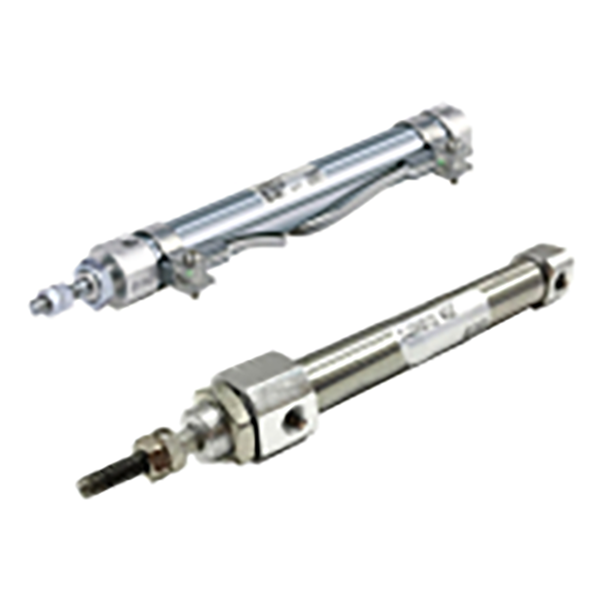

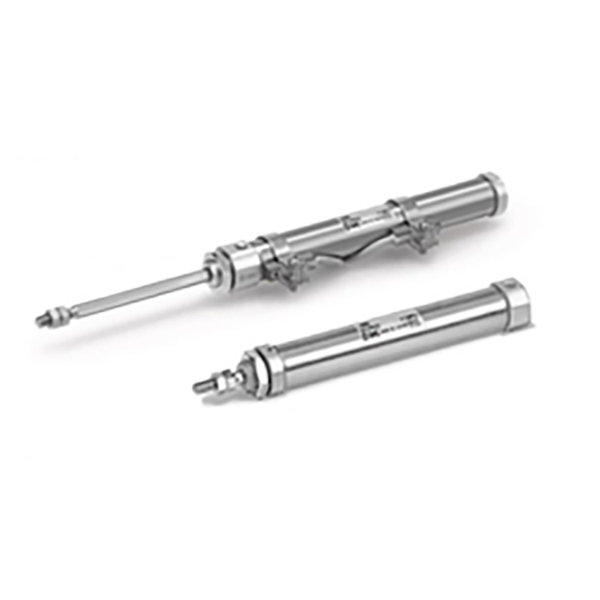

SOLH CJ2K தொடர் என்பது சுழற்றாத ராட் ஸ்டெயின்லெஸ் ஸ்டீல் மினி சிலிண்டர் ஆகும், இது CJ2 மினி சிலிண்டர் குடும்பத்திலிருந்து பெறப்பட்டது. முக்கிய அம்சம்: அறுகோண எதிர்ப்பு சுழற்சி பிஸ்டன் கம்பி நீட்டிப்பு மற்றும் பின்வாங்கலின் போது பிஸ்டன் கம்பி சுழலுவதைத் தடுக்க உள் வழிகாட்டி அமைப்புடன் ஒருங்கிணைக்கப்பட்டுள்ளது. இறுதி நிலைப்பாடு நிலையான கோண நிலையை பராமரிக்க வேண்டிய துல்லியமான நிலையங்களுக்கு சிறந்தது. 304 துருப்பிடிக்காத எஃகு பீப்பாய், கச்சிதமான மற்றும் இலகுரக. மூன்று செயல்பாட்டு முறைகளை ஆதரிக்கிறது: இரட்டை நடிப்பு, ஒற்றை நடிப்பு வசந்த வருவாய், ஒற்றை நடிப்பு வசந்த நீட்டிப்பு. துளை அளவுகள்: Φ10, Φ16. இறக்குமதி செய்யப்பட்ட அசல் CJ2K உடன் முழுமையாக பரிமாணமாக மாறக்கூடியது. M9BW காந்த சுவிட்சுகளுடன் இணக்கமான விருப்ப உள்ளமைக்கப்பட்ட காந்த வளையம். சிறிய ஆட்டோமேஷன், 3C உபகரணங்கள், துல்லியமான கருவி மற்றும் ஜிக் புஷிங் பயன்பாடுகளில் பரவலாக ஏற்றுக்கொள்ளப்பட்டது.

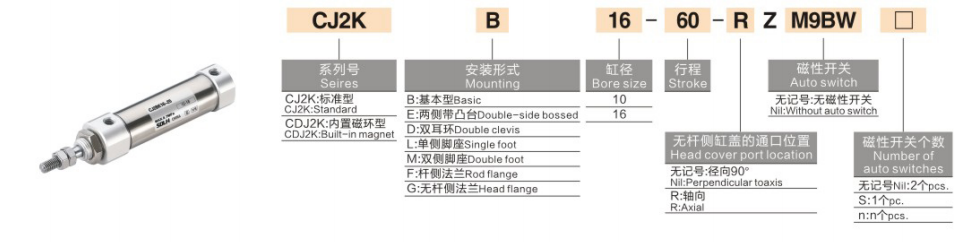

1. மாதிரி எடுத்துக்காட்டு: CJ2KB10-30SZ-M9BW-B
|
பிரிவு |
குறியீடு |
வரையறை |
| CJ2K |
தொடர் குறியீடு |
துருப்பிடிக்காத எஃகு மினி சிலிண்டர், சுழற்றாத கம்பி வகை |
| பி/எல்/எஃப்/டி |
மவுண்ட் வகை |
B=அடிப்படை; எல்=அடி ஏற்றம்; F=தலை விளிம்பு; டி=இரட்டை பிளவு |
| 10/16 |
துளை அளவு (மிமீ) |
Φ10 / Φ16 |
|
30 |
நிலையான பக்கவாதம் (மிமீ) |
Φ10:15/30/45/60/75/100/125/150 Φ16:15/30/45/60/75/100/125/150/175/200 |
| வெற்று / எஸ் / டி |
செயல் முறை |
வெற்று=இரட்டை நடிப்பு S=ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன் (காற்றுடன் நீட்டவும், காற்று துண்டிக்கப்படும் போது தானாகவே பின்வாங்கவும்) டி=ஒற்றை நடிப்பு நீரூற்று நீட்டிப்பு (காற்றுடன் பின்வாங்கவும், காற்று துண்டிக்கப்படும் போது தானாக நீட்டவும்) |
|
Z |
காந்த வளைய விருப்பம் |
Z=சென்சார் மவுண்டிங்கிற்கான உள்ளமைக்கப்பட்ட காந்த வளையம்; வெற்று=காந்த வளையம் இல்லை |
| M9BW |
காந்த சுவிட்ச் மாதிரி |
வெற்று=காந்த சுவிட்ச் இல்லாமல் |
| பி/எஸ் |
அளவு மாறவும் |
இயல்புநிலை B=2 சுவிட்சுகள்; S=1 சுவிட்ச் |
2. ஆர்டர் செய்யும் உதாரணம்
CJ2KB10-30SZ-M9BW
-- சுழலாத மினி சிலிண்டர், அடிப்படை மவுண்டிங், போர் 10, ஸ்ட்ரோக் 30, சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன், பில்ட்-இன் மேக்னடிக் ரிங், M9BW காந்த சுவிட்ச் பொருத்தப்பட்டுள்ளது.
1. அறுகோண பிஸ்டன் கம்பி இயந்திர எதிர்ப்பு சுழற்சி (கோர் அட்வாண்டேஜ்)
-- அறுகோண குறுக்குவெட்டு பிஸ்டன் தடி சுற்றளவு சுழற்சியை கட்டுப்படுத்த முன் வழிகாட்டி புஷிங்குடன் பொருத்தப்பட்டது.
-- எதிர்ப்பு சுழற்சி துல்லியம்: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.
-- ✅ பரிமாற்றத்தின் போது சாதாரண சுற்று பிஸ்டன் கம்பியின் இலவச முறுக்கினால் ஏற்படும் விலகல் சிக்கல்களைத் தீர்க்கவும்.
2. 304 துருப்பிடிக்காத எஃகு பீப்பாய், சிறிய ஸ்லிம் அவுட்லைன்
-- துரு எதிர்ப்பு மற்றும் ஈரப்பதம்-ஆதார செயல்திறன்; உருளை அமைப்பு சிறிய உபகரண பெட்டிகளுக்குள் நிறுவல் இடத்தை சேமிக்கிறது.
3. பல செயல்பாட்டு முறைகள் உள்ளன
-- இரட்டை நடிப்பு: இருபுறமும் காற்று வழங்கல், நிலையான உந்துதல், தொடர்ச்சியான வெகுஜன உற்பத்திக்கு விரும்பப்படுகிறது
-- எஸ் ஸ்பிரிங் ரிட்டர்ன்: சக்தியூட்டப்படும் போது நீட்டிக்கவும், மின் இழப்புக்குப் பிறகு தானாக பின்வாங்கவும்
-- டி ஸ்பிரிங் நீட்டிப்பு: சக்தியூட்டப்படும்போது பின்வாங்கவும், பாதுகாப்பு மீட்டமைப்புத் தேவைகளைப் பூர்த்தி செய்ய சக்தி இழப்புக்குப் பிறகு தானாக நீட்டிக்கவும்
4. பன்முகப்படுத்தப்பட்ட மவுண்டிங் விருப்பங்கள்
-- அடிப்படை வகை, கால் மவுண்ட் எல், ஃபிளேன்ஜ் எஃப், டபுள் க்ளீவிஸ் டி. செங்குத்து, கிடைமட்ட மற்றும் தலைகீழ் அசெம்பிளியை ஆதரிக்கிறது.
5. எண்ணெய் இல்லாத செயல்பாடு
-- முன் பூசப்பட்ட நீண்ட கால கிரீஸ் உள்ளே, நிலையான நீண்ட கால செயல்பாட்டிற்காக உலர்ந்த எண்ணெய் இல்லாத சுருக்கப்பட்ட காற்றுடன் இணக்கமானது.
6. விருப்ப காந்த நிலையை கண்டறிதல்
-- Z பதிப்பு உள்ளமைக்கப்பட்ட காந்தத்துடன் பொருத்தப்பட்டுள்ளது, தானியங்கி இன்டர்லாக் கட்டுப்பாட்டிற்காக PLC க்கு நீட்டிக்க/பின்வாங்க சிக்னலை அனுப்ப M9BW சுவிட்ச் உடன் ஒத்துழைக்கிறது.
7. நிலையான ரப்பர் குஷன்
-- பிஸ்டன் தாக்கத்தை உறிஞ்சி இயக்க இரைச்சலைக் குறைக்க இரு முனைகளிலும் உள்ளமைக்கப்பட்ட ரப்பர் குஷன் பேட்கள்.
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| வேலை செய்யும் ஊடகம் |
வடிகட்டிய உலர்ந்த சுருக்கப்பட்ட காற்று (எண்ணெய் இல்லாதது) |
| இயக்க அழுத்தம் |
இரட்டை நடிப்பு:0.1~0.7MPa ஒற்றை நடிப்பு:0.2~0.7MPa |
| எதிர்ப்பு சுழற்சி துல்லியம் |
Φ10 ≤ ±1.5°；Φ16 ≤ ±1° |
| பிஸ்டன் வேகம் |
50−750 மிமீ/வி |
| சுற்றுப்புற வெப்பநிலை |
காந்தம் இல்லாமல்: -10～70℃ காந்தத்துடன்: -10～60℃ (ஐசிங் இல்லை) |
| ஏர் போர்ட் நூல் |
Φ10 / Φ16க்கு M5×0.8 |
| குஷன் வகை |
இரு முனைகளிலும் ரப்பர் குஷன் |
| இயந்திர சேவை வாழ்க்கை |
≥8 மில்லியன் பரஸ்பர சுழற்சிகள் |
1. கோட்பாட்டு வெளியீடு உந்துதல் @0.5MPa (N)
|
சலிப்பு |
இரட்டை நடிப்பு உந்துதல் |
சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன் த்ரஸ்ட் |
| Φ10 |
39.3 |
~28 |
| Φ16 |
100.5 |
~76 |
|
ஒப்பீட்டு பொருள் |
CJ2K சுழற்றாத தடி வகை |
CJ2 ஸ்டாண்டர்ட் ரவுண்ட் ராட் |
| பிஸ்டன் ராட் அமைப்பு |
அறுகோண கம்பி + வழிகாட்டி புஷிங், எதிர்ப்பு திருப்பம் |
சாதாரண சுற்று கம்பி, சுழற்சி எதிர்ப்பு அமைப்பு இல்லை |
| சுழற்சி விலகல் |
Φ10≤±1.5° / Φ16≤±1° |
இயக்கத்தின் போது இலவச சுழற்சி, கட்டுப்படுத்த முடியாத கோணம் |
| பொருத்தமான சுமை |
பிளாட் சாதனங்கள், வழிகாட்டி ஸ்லாட்டுகள், நிலையான கோணம் தேவைப்படும் ஒர்க்பீஸ்கள் |
எளிமையான நேரியல் தள்ளுதல், சுமை இலவச சுழற்சியை அனுமதிக்கிறது |
| செலவு |
நிலையான CJ2 ஐ விட சற்று அதிகம் |
பொருளாதார அடிப்படை மாதிரி |
1. ✅ இந்த வேலை நிலைமைகளின் கீழ் CJ2K ஐ விரும்புங்கள்
-- பிளாட் ஜிக்ஸ், ஷிஃப்ட் ஃபோர்க்ஸ் அல்லது பொசிஷனிங் பின்கள் தடி முனையில் பொருத்தப்பட்டிருக்கும், சுமை விலகல் தடைசெய்யப்பட்டுள்ளது;
-- சிறிய அட்டவணைப்படுத்தல் கருவி, வழிகாட்டி பள்ளங்களின் உள்ளே பணியிடங்களைத் தள்ளுதல்;
-- நிலையான கோணம் தேவைப்படும் கேமரா மற்றும் ஆய்வு சாதனங்களின் நேரியல் ஊட்டம்;
-- பிஸ்டன் கம்பியுடன் இணைக்கப்பட்ட தட்டையான கவ்விகள், முறுக்கு பொருள் நெரிசல் அல்லது நிலைப்படுத்தல் தோல்வியை ஏற்படுத்தும்.
2. ❌ நிலையான CJ2 ஏற்றுக்கொள்ளக்கூடிய காட்சிகள்
-- எளிய வெளியேற்றம், வட்டமான பணியிடங்களைத் தள்ளுதல், சுமைக்கு கோணக் கட்டுப்பாடு இல்லை, செலவு முன்னுரிமை.
1. ட்விஸ்ட் எதிர்ப்பு தேவையை உறுதிப்படுத்தவும்
-- பொருத்துதல் பள்ளம் கொண்ட தட்டையான/சதுர ஃபிக்ச்சர் → CJ2K சுழற்றாத பதிப்பைத் தேர்ந்தெடுக்க வேண்டும்.
2. செயல்பாட்டு பயன்முறையைத் தேர்ந்தெடுக்கவும்
-- தொடர்ச்சியான பரிமாற்றம் & அதிகபட்ச உந்துதல் → இரட்டை நடிப்பு (S/T பின்னொட்டு இல்லாமல்)
-- காற்றுடன் நீட்டவும், பணிநிறுத்தத்திற்குப் பிறகு தானாக பின்வாங்கவும் → S ஸ்பிரிங் ரிட்டர்ன்
-- காற்றுடன் பின்வாங்கவும், பணிநிறுத்தத்திற்குப் பிறகு தானாக வெளியேற்றவும் → T ஸ்பிரிங் நீட்டிப்பு
3. சென்சார் & மவுண்டிங்கை உள்ளமைக்கவும்
-- PLC நிலை பின்னூட்டம் தேவை: Z (உள்ளமைக்கப்பட்ட காந்தம்) + M9BW காந்த சுவிட்ச் சேர்
-- மவுண்டிங் தேர்வு: இறுதி முகத்தை நிறுவுவதற்கான Flange F; பக்க சட்டத்தை ஏற்றுவதற்கான கால் எல்; கீல் ஸ்விங் மோஷனுக்கான டபுள் க்ளீவிஸ் டி
-- 3C ஆட்டோமேஷன்: பிசிபி பிளாட் ஜிக் புஷிங், ஸ்லாட்களில் கனெக்டர் பொசிஷனிங்
-- ஆப்டிகல் ஆய்வுக் கருவி: நிலையான கண்டறிதல் கோணத்துடன் கேமரா நேரியல் உணவு
-- சிறிய கருவி மற்றும் பொருத்துதல்கள்: தட்டையான பணிப்பகுதி வெளியேற்றம், வழிகாட்டி ஸ்லாட்டுகளில் பொருள் உணவு
-- பேக்கேஜிங் மெஷினரி: தட்டையான அட்டைப்பெட்டி பொருத்துதல், சிறிய லேபிள் தள்ளுதல்
-- ஆய்வக ஆட்டோமேஷன் & ஈரப்பதமான பட்டறைகள் (துருப்பிடிக்காத எஃகு எதிர்ப்பு பீப்பாய்)
1. இரட்டை நடிப்பு புஷ் சர்க்யூட்
-- AFC ஏர் ஃபில்டர் ரெகுலேட்டர் லூப்ரிகேட்டர் → 4V210-06 5/2 சோலனாய்டு வால்வு → PU4 குழாய் → CJ2KB16-60Z-M9BW
2. சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரீசெட் சர்க்யூட்
-- AR பிரஷர் ரெகுலேட்டர் → 3V210 3/2 சோலனாய்டு வால்வு → CJ2KB10-30SZ
-- பிஸ்டன் கம்பியில் அதிகப்படியான ரேடியல் பக்க சுமைகளைத் தவிர்க்கவும். பக்கவாட்டு விசை வழிகாட்டி புஷிங் உடைகளை துரிதப்படுத்துகிறது மற்றும் சுழற்சி எதிர்ப்பு துல்லியத்தை குறைக்கிறது.
-- முறுக்கு தருணத்தைக் குறைக்க, இறுதி சுமையை இணையாக நிறுவவும்.
-- வழிகாட்டி அசெம்பிளியில் தூசி நெரிசலைத் தடுக்க, அப்ஸ்ட்ரீம் ஏஎஃப் ஏர் ஃபில்டரை நிறுவவும்.
-- முழு 0.7MPa அழுத்தத்தின் கீழ் நீண்ட கால அதிவேக செயல்பாட்டைத் தவிர்க்கவும்; ரப்பர் குஷனை முழுமையாகப் பயன்படுத்துங்கள்.
-- வலுவான அமிலம் மற்றும் காரம் அரிக்கும் சூழல்களுக்குத் தனிப்பயனாக்கக்கூடிய புளோரின் ரப்பர் சீல் பதிப்பு.
SOLH CJ2K துருப்பிடிக்காத எஃகு சுழலும் அறுகோண கம்பி மினி சிலிண்டர் துல்லியமான ஆண்டி-ட்விஸ்ட் நேரியல் இயக்கத்தை வழங்குகிறது, இரட்டை/ஒற்றை நடிப்பு மாறுபாடுகளில் கிடைக்கிறது, M9BW காந்த சுவிட்சுகளுடன் இணக்கமானது, 3C சோதனைக்கான சரியான ஆக்சுவேட்டர், 3C சோதனை மற்றும் ஆப்டிகல் ஸ்டேஷன்களின் முன்நிலை ஆய்வு. தடைசெய்யப்பட்டுள்ளது.
