CP96S தொடர் நிலையான சிலிண்டர்
  • CP96S தொடர் நிலையான சிலிண்டர்CP96S தொடர் நிலையான சிலிண்டர்

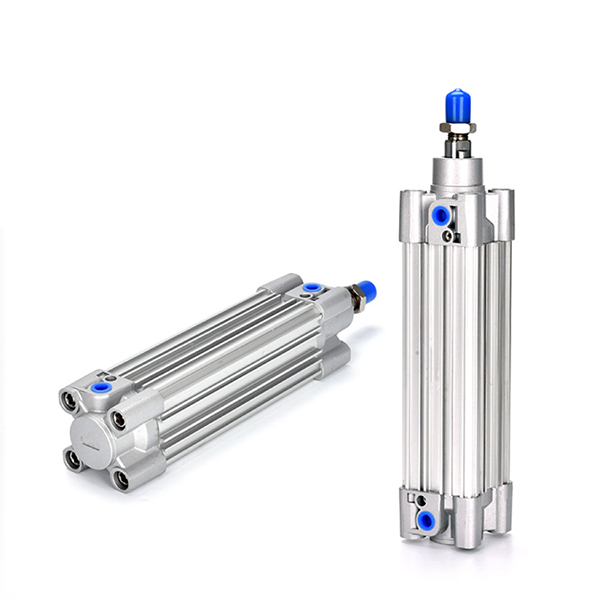

CP96S தொடர் நிலையான சிலிண்டர்

SOLH CP96S டை ராட் சுயவிவர சிலிண்டர் ISO15552 மற்றும் VDMA24562 தரநிலைகளுடன் இணங்குகிறது, அசல் CP96S தொடருடன் முழுமையாக மாறக்கூடியது. அனுசரிப்பு ஏர் குஷன் மற்றும் ரப்பர் பேட் ஆகியவற்றை இணைத்து இரட்டை இடையக அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது, இது 50~1000மிமீ/வி வேகத்தில் அதிவேக மற்றும் உயர் அதிர்வெண் பரிமாற்றத்தின் கீழ் குறைந்த இரைச்சல் மற்றும் லேசான தாக்கத்தை அடைகிறது. உள்ளமைக்கப்பட்ட டை-ராட் அலுமினிய பீப்பாய் அதிக விறைப்பு மற்றும் சிறந்த ஆஃப்செட் சுமை எதிர்ப்பைக் கொண்ட வழக்கமான டை ராட் சிலிண்டர்களை விட 15% இலகுவானது. மாறுபாடுகளில் சிங்கிள் ராட் ஸ்டாண்டர்ட் டைப் மற்றும் CP96SD ஆன்டி-டோர்ஷன் டபுள் ராட் மாடல் ஆகியவை அடங்கும். M9B/A93 சென்சார்களுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம் விருப்பமானது; அதிக வெப்பநிலை மற்றும் துருப்பிடிக்காத எஃகு பிஸ்டன் கம்பி பதிப்புகள் கிடைக்கின்றன. துளை φ32~125மிமீ, 2000மிமீ வரை தனிப்பயனாக்கப்பட்ட ஸ்ட்ரோக். உலகளாவிய உபகரணங்களை மாற்றுவதற்கு இயந்திர கருவிகள் மற்றும் ஹெவி-டூட்டி பேக்கேஜிங் ஆட்டோமேஷனில் பரவலாகப் பயன்படுத்தப்படுகிறது.

CP96S தொடர் ISO15552 ஸ்டாண்டர்ட் நியூமேடிக் சிலிண்டர் (இரட்டை ஹெவி-டூட்டி குஷன்)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH CP96S தொடர் டை ராட் சிலிண்டர் ISO15552 / VDMA24562 சர்வதேச தரத்துடன் இணங்குகிறது. இரட்டை குஷன் அமைப்பு (சரிசெய்யக்கூடிய காற்று குஷன் + ரப்பர் பஃபர் பேட்) பொருத்தப்பட்ட அலுமினிய சுயவிவர பீப்பாயை ஏற்றுக்கொள்கிறது. குறைந்த இரைச்சல், அதிக விறைப்புத்தன்மை, அதிவேக, அதிக அதிர்வெண் பரிமாற்றம் மற்றும் நீண்ட ஸ்ட்ரோக் ஹெவி-டூட்டி ஆட்டோமேஷன் பயன்பாடுகளுக்கு ஏற்றது. அசல் CP96S தொடருடன் நேரடி இயந்திர பரிமாற்றம்.


முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

   1. கட்டமைப்பு: உள்ளமைக்கப்பட்ட டை ராட்கள் கொண்ட சுயவிவர பீப்பாய், பாரம்பரிய டை ராட் சிலிண்டர்களை விட 15% இலகுவானது. இரட்டை குஷன் இறுதி தாக்கத்தை பெரிதும் உறிஞ்சி, செயல்பாட்டு இரைச்சலைக் குறைக்கிறது.

   2. பொருள்: கடினமான அனோடைஸ் செய்யப்பட்ட அலுமினிய பீப்பாய், அதிக வலிமை கொண்ட முடிச்சுகள், கடினமான குரோம் பூசப்பட்ட பிஸ்டன் கம்பி. அணிய-எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை.

   3. செயல்பாட்டு மாறுபாடுகள்

     -- CP96S: ஒற்றை கம்பி இரட்டை நடிப்பு நிலையான மாதிரி

     -- CP96SD (பின்னொட்டு W): டபுள் ராட் இரட்டை நடிப்பு, சிறந்த முறுக்கு எதிர்ப்பு செயல்திறன்

     -- பின்னொட்டு -S: காந்த மாறுதலுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம்

   4. குஷன் சிஸ்டம்: ஏர் குஷன் + ரப்பர் கலப்பு பஃபர், 50~1000மிமீ/வி அதிவேக சைக்கிள் ஓட்டுவதற்கு ஏற்றது.

   5. உயர் விறைப்பு: துல்லியமான இயந்திர இறுதி தொப்பிகள், சிறிய பிஸ்டன் கம்பி விலகல், வலுவான ஆஃப்செட் சுமை எதிர்ப்பு.

   6. சென்சார் க்ரூவ்: M9B, A93 தொடர் காந்த சுவிட்சுகளுக்கு ஒதுக்கப்பட்ட இடங்கள்.

   7. பரிமாற்றம்: ISO15552 நிலையான பரிமாணம், SE, SAI, DNC தொடர் பாகங்கள் இணக்கமானது.

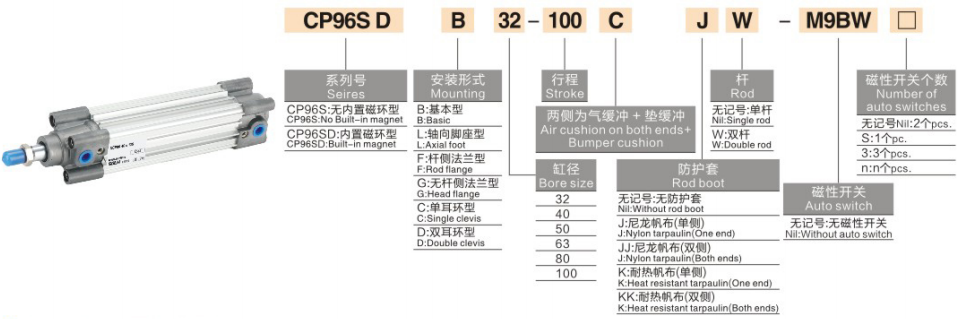

முழுமையான மாதிரி குறியீட்டு விதி

   1. மாதிரி எடுத்துக்காட்டு: CP96SB40-100W-S

பிரிவு
குறியீடு
வரையறை
CP96S
தொடர் குறியீடு
ISO15552 டை ராட் சுயவிவர சிலிண்டர்
B
மவுண்டிங் குறியீடு
B=அடிப்படை; எல்=அடி; F=ராட் விளிம்பு; G=Cap flange; C=Single clevis; டி=இரட்டை பிளவு
40
துளை அளவு
φ32/40/50/63/80/100/125 மிமீ
100
பக்கவாதம் நீளம்
தரநிலை:25~800மிமீ, தனிப்பயனாக்கப்பட்ட அதிகபட்சம் 2000மிமீ
W
இரட்டை ராட் மார்க்
ஒற்றை கம்பிக்கு W ஐ அகற்றவும்
-எஸ்
காந்த விருப்பம்
உள்ளமைக்கப்பட்ட காந்த வளையம்

   2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     -- CP96SB50-200-S: Bore50, stroke200, ஒற்றை கம்பி, காந்தத்துடன் கூடிய அடிப்படை வகை

     -- CP96SF63-150W: Bore63, ஸ்ட்ரோக்150, இரட்டை கம்பி, கம்பி பக்க விளிம்பு மவுண்ட்


முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு உருப்படி
விவரக்குறிப்பு
துளை வரம்பு
φ32,40,50,63,80,100,125 மிமீ
இயக்க அழுத்தம்
0.05~1.0 MPa
ஆதார அழுத்தம்
1.5 எம்.பி
சுற்றுப்புற வெப்பநிலை
-20~+70℃; காந்தம் பொருத்தப்பட்டுள்ளது: -10~+60℃
பிஸ்டன் வேகம்
50~1000 மிமீ/வி
குஷன்
இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன் + ரப்பர் பேட்
ஏர் போர்ட் நூல்
G1/8 ~ G3/4 துளை சார்ந்தது
லூப்ரிகேஷன்
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு
பக்கவாதம் சகிப்புத்தன்மை
≤500மிமீ:0~+2.0மிமீ;501~1000மிமீ:0~+2.4மிமீ


கோட்பாட்டு உந்துதல் & இழுத்தல் விசை @0.5MPa (ஒற்றை கம்பி, அலகு:N)

துளை (மிமீ)
உந்துதல் (N)
இழுக்கும் படை (N)
32
402
362
40
628
565
50
981
882
63
1559
1402
80
2513
2262
100
3927
3534
125
6136
5523

மவுண்டிங் வகைகள் & டெரிவேட்டிவ் மாடல்கள்

   1. மவுண்டிங் விருப்பங்கள்

     -- அடிப்படை, கால் மவுண்ட், முன்/பின்புற விளிம்பு, ஒற்றை/இரட்டை பிளவு.

   2. முக்கிய வழித்தோன்றல் தொடர்

     -- CP96S / CP96SD: ஒற்றை கம்பி மற்றும் இரட்டை கம்பி மாதிரி

     -- CP96SK: உயர் வெப்பநிலை தனிப்பயனாக்கப்பட்ட சிலிண்டர்

     -- CP96SR: ஒளி அரிப்பு சூழலுக்கான துருப்பிடிக்காத எஃகு பிஸ்டன் கம்பி


3-படி விரைவான தேர்வு வழிகாட்டி

   1. துளை தேர்வு: தேவையான உந்துதலைக் கணக்கிடுதல், ≥50% பாதுகாப்பு விளிம்பு இருப்பு; அதிக வேகம் மற்றும் குறைந்த இரைச்சல் தேவைக்கு CP96Sக்கு முன்னுரிமை கொடுங்கள்.

   2. பக்கவாதம் உறுதிப்படுத்தல்: 10~20மிமீ பாதுகாப்பு விளிம்பைச் சேர்க்கவும்; அதிகபட்ச நிலையான ஸ்ட்ரோக் 800 மிமீ, 2000 மிமீ வரை தனிப்பயனாக்கப்பட்டது.

   3. கட்டமைப்பு பொருத்தம்

     -- நிலை கருத்து: M9B/A93 காந்த சுவிட்சுகள் கொண்ட -S காந்த மாதிரியைத் தேர்வு செய்யவும்;

     -- மவுண்டிங்: கிடைமட்ட கனமான சுமைக்கான எல் கால் மவுண்ட்; செங்குத்து நிறுவலுக்கான F flange;

     -- சிறப்பு சூழல்: அதிக வெப்பநிலைக்கு CP96SK, அரிக்கும் நிலைக்கு CP96SR ஐத் தேர்ந்தெடுக்கவும்.


ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CP96S ISO15552 டை ராட் சிலிண்டர் டூயல் ஏர் & ரப்பர் குஷன், அதிவேக குறைந்த சத்தம், வலுவான எதிர்ப்பு ஆஃப்செட் சுமை திறன், உயர் அதிர்வெண் ஏற்றுமதி ஆட்டோமேஷன் கருவிகளுக்கு ஏற்ற ஹெவி-டூட்டி லீனியர் ஆக்சுவேட்டர்.
