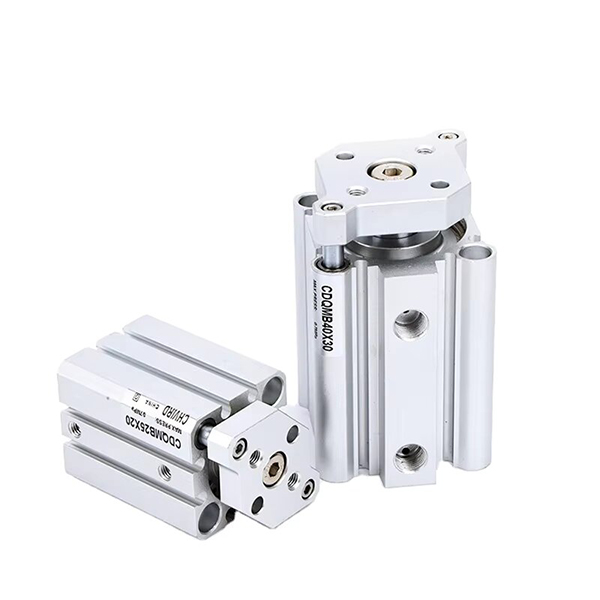

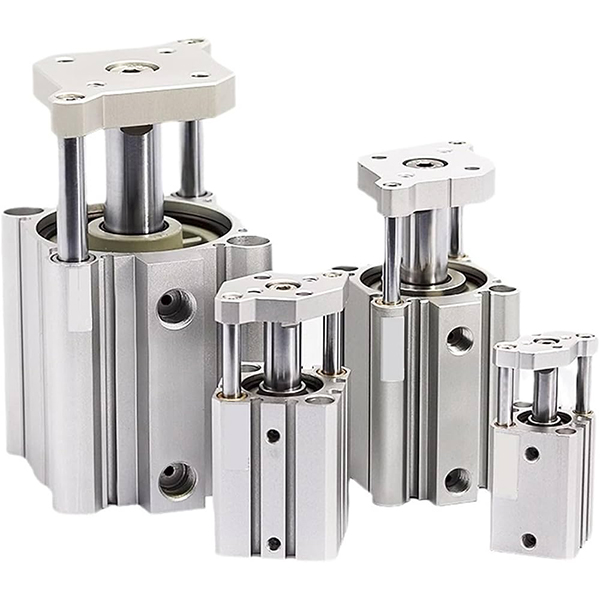

CQM தொடர் காம்பாக்ட் சிலிண்டர்/கைடு ராட் வகை

SOLH CQM உயர்-விறைப்பு வழிகாட்டி மெல்லிய சிலிண்டர் SMC CQM/CDQM உடன் மாற்றக்கூடியது. ஒருங்கிணைந்த இணையான இரட்டை வழிகாட்டி கம்பிகளுடன் CQ2 மெல்லிய சிலிண்டர் அமைப்பில் கட்டப்பட்டுள்ளது, இது CQ2 இன் அதே உடல் நீளத்தை பராமரிக்கிறது மற்றும் வெளிப்புற வழிகாட்டிகளின் தேவையை நீக்குகிறது. அதன் பக்கவாட்டு சுமை எதிர்ப்பு நிலையான CQ2 சிலிண்டர்களை விட 2~4 மடங்கு அதிகமாக உள்ளது, பிஸ்டன் ராட் சுழற்சி சகிப்புத்தன்மை ≤± 0.2 °. மாறுபாடுகளில் காந்தம் அல்லாத CQM, காந்தம் பொருத்தப்பட்ட CDQM மற்றும் CQM-XB24 நீண்ட சேவை வாழ்க்கை மாதிரி ஆகியவை அடங்கும். இரு முனைகளிலும் ரப்பர் பம்ப்பர்கள் பொருத்தப்பட்டு எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. துளை அளவுகள் φ12~100mm, CQ2/CQS உடன் இணக்கமான மவுண்டிங் பரிமாணங்கள். எலக்ட்ரானிக்ஸ் அசெம்பிளி ஆட்டோமேஷனில் ஆஃப்செட் லோடுடன் ஷார்ட்-ஸ்ட்ரோக் துல்லிய புஷிங் மற்றும் ஃபிக்சர் கிளாம்பிங்கிற்கு ஏற்றது.

CQM தொடர் வழிகாட்டப்பட்ட மெல்லிய நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH CQM தொடர் உயர் விறைப்புத்தன்மை கொண்ட மெல்லிய சிலிண்டர், இறக்குமதி செய்யப்பட்ட CQM/CDQM உடன் மாற்றக்கூடியது. CQ2 மெல்லிய சிலிண்டர் கட்டமைப்பின் அடிப்படையில் உள்ளமைக்கப்பட்ட இரட்டை வழிகாட்டி கம்பி. பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் சுழற்சி எதிர்ப்பு செயல்திறனை பெரிதும் மேம்படுத்துகிறது. CQ2 போன்ற அதே உடல் நீளம், கூடுதல் வெளிப்புற வழிகாட்டி தேவையில்லை. CQ2/CQS உடன் இணக்கமான மவுண்டிங் அளவு, துல்லியமான பொருத்துதல், கிளாம்பிங் மற்றும் பக்க சுமையுடன் தள்ளுவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.


கட்டமைப்பு மற்றும் முக்கிய அம்சங்கள்

     -- ஒருங்கிணைந்த மெல்லிய சிலிண்டர் உடல் + இணையான இரட்டை வழிகாட்டி கம்பிகள், முன் முனையில் ஏற்றம் ஏற்றும் தட்டு;

     -- கடின அனோடைஸ் செய்யப்பட்ட அலுமினிய பீப்பாய், குரோம் பூசப்பட்ட பிஸ்டன் கம்பி & வழிகாட்டி கம்பிகள்;

     -- மாறுபாடுகள்: CQM(காந்தமற்றது), CDQM(காந்தம் பொருத்தப்பட்டவை), CQM-XB24 நீண்ட ஆயுள் பதிப்பு;

     -- பக்கவாட்டு சுமை திறன் நிலையான CQ2 சிலிண்டரை விட 2~4 மடங்கு அதிகம், சுழற்சி சகிப்புத்தன்மை ≤±0.2°;

     -- இரு முனைகளிலும் நிலையான ரப்பர் தாங்கல், காற்று குஷன் விருப்பம் இல்லை;

     -- காந்த சுவிட்ச் கண்டறிதல், நெகிழ்வான சென்சார் நிறுவலுக்கான CDQM உள்ளமைக்கப்பட்ட காந்தம்.


மாதிரி குறியீட்டு விதி

   1. எடுத்துக்காட்டு: CDQMB20-50-M9B

     -- சி: உள்ளமைக்கப்பட்ட காந்தம் (CDQM); வெற்று = காந்தம் அல்லாத (CQM)

     -- DQM: வழிகாட்டப்பட்ட மெல்லிய சிலிண்டருக்கான தொடர் குறியீடு

     -- B/A: மவுண்டிங் வகை; B=துளை வழியாக; A= இறுதியில் தட்டப்பட்ட துளை

     -- 20: துளை அளவு:12/16/20/25/32/40/50/63/80/100 மிமீ

     -- 50: ஸ்ட்ரோக் நீளம் 5~100மிமீ

     -- M9B: காந்த சுவிட்ச் விருப்பம்


தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு
விவரக்குறிப்பு
துளை அளவு
12~100 மிமீ
இயக்க அழுத்தம்
0.1 ~ 1.0MPa; φ12/16 நிமிடம் 0.12MPa
ஆதார அழுத்தம்
1.5 எம்.பி
வெப்பநிலை
காந்தம் அல்லாதது:-10~+70℃; காந்த பதிப்பு:-10~+60℃
பிஸ்டன் வேகம்
50~500 மிமீ/வி
குஷன்
ரப்பர் பம்பர் (காற்று குஷன் இல்லை)
போர்ட் நூல்
M5 / G1/8 / G1/4 / G3/8 / G1/2
லூப்ரிகேஷன்
எண்ணெய் இல்லாத செயல்பாடு
பக்கவாதம் சகிப்புத்தன்மை
≤50மிமீ:±0.5மிமீ; >50மிமீ:±1.0மிமீ

கோட்பாட்டு உந்துதல் & இழுத்தல் மற்றும் அதிகபட்ச பக்கவாட்டு சுமை @0.5MPa

துளை (மிமீ)
உந்துதல் (N)
இழு (N)
அதிகபட்சமாக அனுமதிக்கக்கூடிய பக்கவாட்டு சுமை (N)
12
57
49
120
16
101
89
200
20
157
141
350
25
245
220
500
32
402
362
800
40
628
565
1200
50
981
882
1800

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CQM தொடர் ஒருங்கிணைக்கப்பட்ட இரட்டை வழிகாட்டி ராட் மெல்லிய நியூமேடிக் சிலிண்டர் சிறந்த ஆண்டி-ட்விஸ்ட் மற்றும் உயர் பக்கவாட்டு சுமை திறன், ஆட்டோமேஷன் கிளாம்பிங் மற்றும் பொசிஷனிங் பயன்பாடுகளுக்கு நிலையான CQ2 சிலிண்டரை மாற்றுவதற்கான சரியான துல்லியமான இயக்கி.
