பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH CU/CDU தொடர் செவ்வக தொகுதி இலவச மவுண்ட் சிலிண்டர். பல மேற்பரப்பு மவுண்டிங் துளைகள் அடைப்புக்குறிகள் இல்லாமல் எந்த நோக்குநிலையிலும் நேரடி நிறுவலை செயல்படுத்துகின்றன. அல்ட்ரா-மெல்லிய கச்சிதமான வடிவமைப்பு குறைந்த நிறுவல் இடத்துடன் கூடிய ஆட்டோமேஷன் உபகரணங்களில் ஒளி-சுமை தள்ளுதல், இறுக்குதல் மற்றும் பொருத்துதல் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
|
மாதிரி |
அம்சம் |
விண்ணப்பம் |
| CU |
காந்த வளையம் இல்லாமல், காந்த சுவிட்சுகளை பொருத்த முடியாது |
நிலைப் பின்னூட்டம் இல்லாத செலவு உணர்திறன் திட்டங்கள் |
| CDU |
உள்ளமைக்கப்பட்ட காந்தம், CMSH/DMSH காந்த உணரிகளை ஆதரிக்கிறது |
நிலை கண்டறிதல் நீட்டிப்பு/பின்வாங்குதல் தேவை |
| CUK/CDUK |
சுழற்றாத பிஸ்டன் கம்பி |
பணிப்பகுதி கோணம் சரி செய்யப்பட வேண்டும், தண்டு சுழற்சியைத் தடுக்கவும் |
| CUW/CDUW |
இரட்டை பிஸ்டன் கம்பி, ஒருங்கிணைந்த வழிகாட்டி, முறுக்கு எதிர்ப்பு |
பக்க சுமை மற்றும் ஆஃப்செட் சக்தி கொண்ட பயன்பாடுகள் |
-- பல திசை மவுண்டிங்: கீழ், பக்க அல்லது இறுதி முகத்தில் இருந்து நிறுவவும், பெருகிவரும் அடைப்புக்குறியைச் சேமிக்கவும்;
-- மெலிதான செவ்வக உடல், நிலையான டை ராட் சிலிண்டரை விட 40% மெல்லியது;
-- பல கட்டமைப்புகள்: நிலையான ஒற்றை தடி, எதிர்ப்பு சுழற்சி கம்பி, இரட்டை வழிகாட்டப்பட்ட கம்பி;
-- அனுசரிப்பு சென்சார் ஸ்லாட்டுகளுடன் உள்ளமைந்த மேக்னட் பதிப்பு (CDU);
-- சுய-மசகு தாங்கி, எண்ணெய் இல்லாத தொடர்ச்சியான செயல்பாடு;
-- தாக்கம் மற்றும் இரைச்சலைக் குறைக்க நிலையான ரப்பர் பஃபர் பேட்கள்.

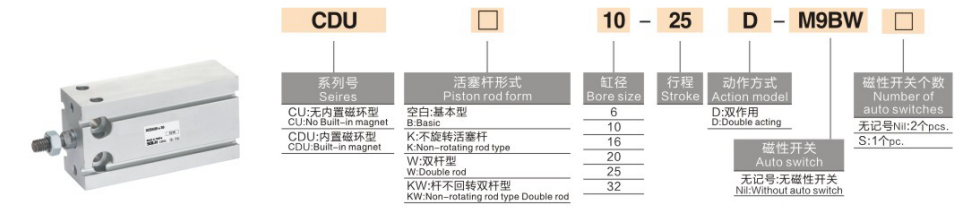

1. எடுத்துக்காட்டு:CDU16×30S
-- CDU: தொடர் பெயர், C=உள்ளமைக்கப்பட்ட காந்தம்; க=சுழலாத கம்பி; W=இரட்டை கம்பி
-- 16: துளை அளவு (மிமீ):6,10,16,20,25,32
-- 30: ஸ்ட்ரோக் நீளம் (மிமீ)
-- எஸ்: நிலையான விவரக்குறிப்பு
|
அளவுரு |
விவரக்குறிப்பு |
| துளை அளவு |
6,10,16,20,25,32 மி.மீ |
| நிலையான பக்கவாதம் |
5~60மிமீ |
| நடிப்பு வகை |
இரட்டை நடிப்பு (இயல்புநிலை); ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன்/அவுட் நீட்டிப்பு |
| இயக்க அழுத்தம் |
இரட்டை நடிப்பு:0.05~0.7MPa; ஒற்றை நடிப்பு:0.15~0.7MPa |
| ஆதார அழுத்தம் |
1.05 MPa |
| வெப்பநிலை |
-10~60℃ (காற்றில் பனி இல்லை) |
| பிஸ்டன் வேகம் |
50~500 மிமீ/வி |
| குஷன் |
இரு முனைகளிலும் நிலையான ரப்பர் பஃபர் |
| போர்ட் நூல் |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத செயல்பாடு |
|
துளை (மிமீ) |
உந்துதல்/இழுக்கும் பகுதி |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & செமிகண்டக்டர் மைக்ரோ ஜிக், ஸ்டாப்பர், பிரஸ் ஃபிட்டிங்;
-- பொது ஆட்டோமேஷன் கிளாம்பிங், பொசிஷனிங் மற்றும் மெட்டீரியல் மாறுதல்;
-- வீட்டு உபயோகப் பொருட்கள் & வன்பொருள் அசெம்பிளி; பேக்கேஜிங் ஒளி சுமை வரிசையாக்க உபகரணங்கள்.
SOLH CU/CDU செவ்வக ஃப்ரீ மவுண்ட் நியூமேடிக் சிலிண்டர் பல கோண அடைப்பு இல்லாத நிறுவலை ஆதரிக்கிறது, சுழற்றாத மற்றும் இரட்டை வழிகாட்டப்பட்ட தடி வகைகளுடன், ஷார்ட்-ஸ்ட்ரோக் லைட்-டூட்டி ஆட்டோமேஷன் பொசிஷனிங் மற்றும் கிளாம்பிங்கிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
