பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
CY1S
CY1L

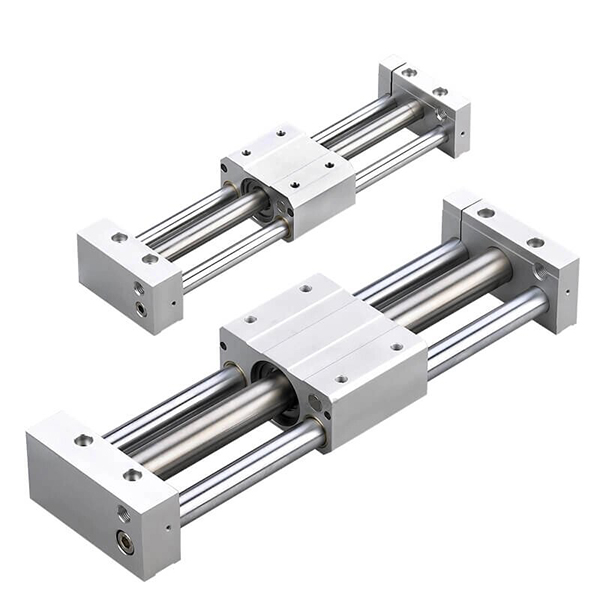

SOLH CY1 தொடர் ஒரு உன்னதமான மற்றும் சிக்கனமான காந்த இணைப்பு கம்பியில்லா சிலிண்டர் ஆகும், இது மேம்படுத்தப்பட்ட CY3 தொடரின் அடிப்படை முன்னோடியாக செயல்படுகிறது. இது ஒரு தொடர்பு இல்லாத காந்த ஒத்திசைவான ஓட்டுநர் கட்டமைப்பை ஏற்றுக்கொள்கிறது, அங்கு உள் பிஸ்டன் மற்றும் வெளிப்புற ஸ்லைடு அட்டவணை ஒரே நேரத்தில் வலுவான காந்த சக்தி மூலம் நகரும். முழுமையாக மூடப்பட்ட பூஜ்ஜிய-கசிவு செயல்பாடு, கச்சிதமான கட்டமைப்பு மற்றும் செலவு குறைந்த செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது, இது ஒளியிலிருந்து நடுத்தர சுமை மற்றும் நடுத்தர நீளமான ஸ்ட்ரோக் லீனியர் டிரைவிங் பயன்பாடுகளுக்கு அர்ப்பணிக்கப்பட்டுள்ளது. φ6 முதல் φ63மிமீ வரையிலான துளை வரம்புடன், 1000மிமீ வரையிலான நிலையான ஸ்ட்ரோக் மற்றும் அதிகபட்சமாக 1500மிமீ நீட்டிக்கப்பட்ட ஸ்ட்ரோக், இந்தத் தொடர் பல சூழ்நிலை தேவைகளைப் பூர்த்தி செய்ய பன்முகப்படுத்தப்பட்ட வழிகாட்டி மாடல்களை உள்ளடக்கியது, இது பொது தானியங்கி உற்பத்தி வரிசைகளுக்கு விருப்பமான பட்ஜெட்டுக்கு ஏற்ற சுத்தமான தர ராட்லெஸ் ஆக்சுவேட்டராக அமைகிறது.
• மேக்னடிக் கப்ளிங் டிரைவ் & சுத்தமான ஜீரோ-லீகேஜ் செயல்திறன்: பிஸ்டன் மற்றும் ஸ்லைடு டேபிளில் உள்ள உயர் வலிமை நிரந்தர காந்தங்கள் இயந்திரமற்ற ஒத்திசைவு பரிமாற்றத்தை உணர்கின்றன. முழுமையாக மூடப்பட்ட சிலிண்டர் பீப்பாய் காற்று கசிவு மற்றும் தூசி உமிழ்வை நீக்குகிறது, எலக்ட்ரானிக்ஸ், மருத்துவ உபகரணங்கள் மற்றும் உணவு பதப்படுத்தும் தொழில்களில் கடுமையான சுத்தமான பணிச்சூழலுக்கு முற்றிலும் மாற்றியமைக்கிறது.
• கிளாசிக் அடிப்படை கட்டமைப்பு & அதிக செலவு செயல்திறன்: குறைந்த கூறுகளைக் கொண்ட ஒரு குறைந்தபட்ச இயந்திர கட்டமைப்பை ஏற்றுக்கொள்வது, CY1 தொடர் உற்பத்திச் செலவுகளைக் குறைக்கிறது மற்றும் மேம்படுத்தப்பட்ட CY3 தொடரை விட அதிக விலை போட்டித்தன்மையை வழங்குகிறது. அடிப்படை CY1B மாடலில் ஒருங்கிணைக்கப்பட்ட மவுண்டிங் மேற்பரப்பு இல்லை மற்றும் நிறுவலுக்கு இரட்டை-இறுதி ஆதரவு அடைப்புக்குறிகள் தேவை. அடிப்படை உடைகள்-எதிர்ப்பு வளையம் மற்றும் தூசிப்புகா வளையம் உள்ளமைவுடன், இது 0.18MPa இன் குறைந்தபட்ச வேலை அழுத்தத்தைக் கொண்டுள்ளது, சிறிது குறைவான சேவை வாழ்க்கையுடன், ஆனால் வழக்கமான நிலையான வேலை நிலைமைகளுக்கு முழுமையாகத் தகுதியானது.
• முழு கவரேஜுக்கான பன்முகப்படுத்தப்பட்ட வழித்தோன்றல் மாதிரிகள்: முழுமையான தயாரிப்பு வரிசையானது வெவ்வேறு துல்லியம் மற்றும் சுமை கோரிக்கைகளை பொருத்த பல வழிகாட்டுதல் வகைகளை உள்ளடக்கியது:
• CY1B: வெளிப்புற வழிகாட்டி தண்டவாளங்கள் மற்றும் இரட்டை-இறுதி அடைப்புக்குறிகள் தேவைப்படும், வழிகாட்டும் கட்டமைப்பு மற்றும் மவுண்டிங் மேற்பரப்பு இல்லாத அடிப்படை வகை.

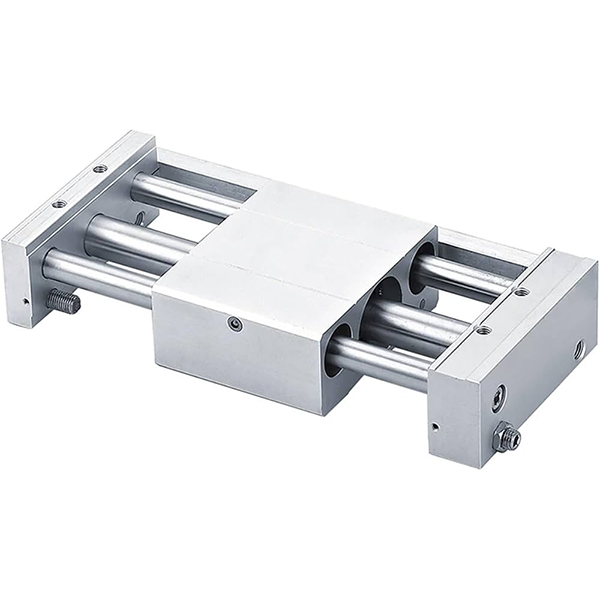

• CY1S: உள்ளமைக்கப்பட்ட ஸ்லைடிங் தாங்கி கொண்ட ஸ்லைடு வழிகாட்டி வகை, வெளிப்புற வழிகாட்டிகள் இல்லாமல் ஒளி-சுமை செயல்பாட்டை ஆதரிக்கிறது.
• CY1L: மிகவும் மென்மையான நெகிழ் மற்றும் நிலையான உயர் அதிர்வெண் இயக்கத்திற்கான மேம்படுத்தப்பட்ட சுமை திறன் கொண்ட பந்து தாங்கி வழிகாட்டி வகை.
• CY1H: துல்லியமான பரிமாற்றக் காட்சிகளுக்கான சிறந்த ரிப்பீட் பொசிஷனிங் துல்லியத்துடன் கூடிய உயர் துல்லிய வழிகாட்டி வகை.
• CY1F: குறைந்த சுயவிவர மெல்லிய வகை, 29% குறைக்கப்பட்ட ஒட்டுமொத்த உயரம், அல்ட்ரா-காம்பாக்ட் உபகரணங்களை நிறுவும் இடங்களுக்கு மிகவும் பொருத்தமானது.
• நிலையான இடையக & விருப்ப அதிவேக கட்டமைப்பு: நிலையான இரட்டை-இறுதி ரப்பர் இடையகங்கள் இயக்க தாக்கத்தை திறம்பட உறிஞ்சி, இயங்கும் இரைச்சலைக் குறைக்கின்றன. விருப்பமான வெளிப்புற ஹைட்ராலிக் பஃபர்கள் நடுத்தர-அதிவேக சுழற்சி வேலை நிலைமைகளுக்கு அதிகபட்சமாக 500மிமீ/வி வேகத்தில் நிலையான செயல்பாட்டை ஆதரிக்கின்றன.
• காந்த சுவிட்சுகளின் பரந்த இணக்கத்தன்மை: சிலிண்டர் உடலில் ஒதுக்கப்பட்ட உலகளாவிய சுவிட்ச் பள்ளங்கள் D-M9 தொடர் மற்றும் D-A9 தொடர் காந்த சுவிட்சுகளுடன் இணக்கமாக உள்ளன, இது தன்னிச்சையான நிலை நிறுவல் மற்றும் நெகிழ்வான ஸ்ட்ரோக் சிக்னல் பின்னூட்டத்தை அனுமதிக்கிறது.
மாதிரி எடுத்துக்காட்டுகள்: CY1B20-500 | CY1S40-800-எம்9பிஎல்
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
CY1 |
தொடர் குறியீடு: கிளாசிக் மேக்னடிக் கப்ளிங் ராட்லெஸ் சிலிண்டர் (அடிப்படை பொருளாதார மாதிரி) |
|
B/S/L/H/F |
கட்டமைப்பு வகை: B=அடிப்படை; எஸ்=ஸ்லைடு கையேடு; எல்=பந்து தாங்கி வழிகாட்டி; H=உயர் துல்லிய வழிகாட்டி; F=குறைந்த சுயவிவர வழிகாட்டி |
|
6/10/15/20/25/32/40/50/63 |
மைய துளை அளவு (மிமீ) |
|
50~1500 |
ஸ்ட்ரோக் நீளம் (மிமீ): நிலையான 50~1000மிமீ; அதிகபட்சம் 1500 மிமீ நீட்டிக்கப்பட்டது |
|
-எம்9பிஎல் |
நிலை கண்டறிதலுக்கான விருப்ப D-M9 தொடர் காந்த சுவிட்ச் |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• CY1B20-500: 20மிமீ துளை, 500மிமீ ஸ்ட்ரோக், காந்த சுவிட்ச் இல்லாத அடிப்படை வகை
• CY1S40-800-M9PL: 40mm போர், 800mm ஸ்ட்ரோக், காந்த நிலை சுவிட்ச் கொண்ட ஸ்லைடு வழிகாட்டி வகை
1. அடிப்படை பொது விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: இரட்டை-செயல்படும் காந்த இணைப்பு தொடர்பு அல்லாத ஒத்திசைவான பரிமாற்றம்
• வேலை செய்யும் திரவம்: அழுத்தப்பட்ட காற்று (எண்ணெய் இல்லாத செயல்பாட்டு தரநிலை)
• சுற்றுப்புற வெப்பநிலை: 5~60℃ (உறைபனி வேலை சூழல் இல்லை)
• வேலை அழுத்த வரம்பு: 0.18~0.7MPa; ஆதார அழுத்தம்: 1.05MPa
• நிலையான இயக்க வேகம்: 50~500மிமீ/வி
• தாங்கல் முறை: நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்; அதிவேக காட்சிகளுக்கான விருப்ப வெளிப்புற ஹைட்ராலிக் பஃபர்
• காந்த ஹோல்டிங் ஃபோர்ஸ்: 49~2450N (துளை அளவுடன் படிப்படியாக அதிகரிக்கிறது)
2. முக்கிய செயல்திறன் அளவுரு விளக்கப்படம் (@0.5MPa)
|
துளை φ (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
பரிந்துரைக்கப்பட்ட சுமை (கிலோ) |
காந்த ஹோல்டிங் ஃபோர்ஸ் (N) |
துறைமுக அளவு |
|
6 |
17 |
0.5 |
49 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1. லோட் & த்ரஸ்ட் மூலம் துளை அளவு தேர்வு
• φ6~φ15 (மைக்ரோ லைட் டூட்டி): ≤2.5kg சுமைகளுக்கு ஏற்றது, மினியேச்சர் எலக்ட்ரானிக் துல்லிய உபகரணங்களில் ஷார்ட் ஸ்ட்ரோக் துல்லியமான கூறு பரிமாற்றத்திற்கு அர்ப்பணிக்கப்பட்டது.
• φ20~φ32 (பொது ஒளி கடமை): 4~10கிலோ லைட் லோடுடன் பொருந்துகிறது, வழக்கமான லாங்-ஸ்ட்ரோக் தள்ளுதல் மற்றும் இழுத்தல் செயல்பாடுகளுக்கு (≤1000மிமீ) பொதுவான தானியங்கு உற்பத்தி வரிசைகளுக்கு ஏற்றது.
• φ40~φ63 (நடுத்தர கடமை): பேக்கேஜிங் மற்றும் லாஜிஸ்டிக்ஸ் ஆட்டோமேஷன் கருவிகளில் 16~40கிலோ மீடியம் லோட் காட்சிகளுக்குப் பொருந்தும்.
2. மாதிரி மற்றும் வழிகாட்டி அமைப்பு தேர்வு
• CY1B அடிப்படை வகை: உள்ளமைக்கப்பட்ட வழிகாட்டும் அமைப்பு இல்லாத மிகவும் செலவு குறைந்த மாதிரி. வெளிப்புற நேரியல் வழிகாட்டி தண்டவாளங்கள் கட்டாயமாகும், பட்ஜெட் உணர்திறன் திட்டங்கள் மற்றும் ஒதுக்கப்பட்ட வழிகாட்டும் கட்டமைப்புகள் கொண்ட உபகரணங்களுக்கு ஏற்றது.
• CY1S ஸ்லைடு வழிகாட்டி வகை: உள்ளமைக்கப்பட்ட ஸ்லைடிங் தாங்கி வழிகாட்டியுடன் பொருத்தப்பட்டுள்ளது, ஒளி சுமைகளுக்கு (≤10kg) வெளிப்புற துணை வழிகாட்டிகள் தேவையில்லை, எளிமையான நிறுவல் மற்றும் பரந்த உலகளாவிய தன்மையைக் கொண்டுள்ளது.
• CY1L பந்து தாங்கி வழிகாட்டி வகை: அதி-குறைந்த நெகிழ் எதிர்ப்பு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையுடன் கூடிய உயர்-துல்லியமான பந்து தாங்கும் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது அதிவேக மற்றும் அதிக அதிர்வெண் சுழற்சி வேலை நிலைமைகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.
• CY1H உயர் துல்லிய வகை: துல்லியமான நேரியல் வழிகாட்டி பொறிமுறையுடன் கட்டமைக்கப்பட்டது, ± 0.02 மிமீ வரை மீண்டும் பொருத்துதல் துல்லியத்தை அடைகிறது, உயர்-துல்லியமான நிலைப்படுத்தல் மற்றும் மைக்ரோ-தூர பரிமாற்ற காட்சிகளுக்கு பொருந்தும்.
• CY1F குறைந்த சுயவிவர வகை: 29% குறைக்கப்பட்ட ஒட்டுமொத்த உயரம் கொண்ட உகந்த மெல்லிய அமைப்பு, சிறிய தானியங்கி சாதனங்களுக்கான வரையறுக்கப்பட்ட செங்குத்து நிறுவல் இடத்தின் சிக்கலை தீர்க்கிறது.
3. சுற்றுச்சூழல் மற்றும் செயல்பாட்டு கட்டமைப்பு தேர்வு
• சுத்தமான சூழல் தழுவல்: பூஜ்ஜிய-கசிவு மற்றும் தூசி இல்லாத தொடர்பு இல்லாத காந்த பரிமாற்ற வடிவமைப்பு சுகாதாரமான உற்பத்தி தரங்களை சந்திக்கிறது; CY1S மற்றும் CY1L மாதிரிகள் நீண்ட கால சுத்தமான அறை செயல்பாட்டிற்கு விரும்பப்படுகின்றன.
• அதிவேக வேலை நிலை மேம்படுத்தல்: 500மிமீ/வி வரையிலான தொடர்ச்சியான செயல்பாட்டு வேகத்தை நிலையானதாக ஆதரிக்கும், இறுதித் தாக்கத்தை அகற்ற வெளிப்புற ஹைட்ராலிக் பஃபர்களுடன் சித்தப்படுத்துங்கள்.
• துல்லியமான நிலை கருத்து: மல்டி-பாயின்ட் ஸ்ட்ரோக் பொசிஷனிங் மற்றும் நிகழ் நேர சிக்னல் வெளியீட்டை உணர D-M9 தொடர் அல்லது D-A9 தொடர் காந்த சுவிட்சுகளுடன் பொருத்தவும்.
• சுத்தமான அறைப் பொருள் பரிமாற்றம்செமிகண்டக்டர் மற்றும் எல்சிடி தூசி இல்லாத பட்டறைகளில் நீண்ட தூர பொருள் கையாளுதலுக்கு பூஜ்ஜிய-மாசு காந்த இணைப்பு அமைப்பு பரவலாகப் பயன்படுத்தப்படுகிறது, இது சுத்தமான பணிச்சூழலில் இரண்டாம் நிலை மாசுபடுவதைத் தவிர்க்கிறது.
• பேக்கேஜிங் லைன் ஒர்க்பீஸ் இடப்பெயர்ச்சி: அதிக செலவு-செயல்திறன் வடிவமைப்பு, குறைந்த தோல்வி விகிதம் மற்றும் எளிய தினசரி பராமரிப்புடன், உணவு மற்றும் மருந்து பேக்கேஜிங் கருவிகளில் ஒளி மற்றும் நடுத்தர-கடமை பணிப்பொருளை நீண்ட-ஸ்ட்ரோக் தள்ளுவதற்கும் இழுப்பதற்கும் ஏற்றது.
• தானியங்கி உபகரணங்கள் கதவு கட்டுப்பாடு: ராட்லெஸ் கச்சிதமான அமைப்பு வெளிப்புற நிறுவல் இடத்தை சேமிக்கிறது, இது உபகரணங்களின் பாதுகாப்பு கதவுகள் மற்றும் தூசி கவசங்களை நீண்ட ஸ்ட்ரோக் திறப்பதற்கும் மூடுவதற்கும் ஏற்றது.
• லாங்-ஸ்ட்ரோக் அசெம்பிளி லைன் பொசிஷனிங்: 1~1.5மீ அல்ட்ரா-லாங் ஸ்ட்ரோக்கிற்குள் நிலையான துல்லியமான நிலைப்படுத்தலை அடைவதற்கு, உற்பத்திக் கோடுகளின் தொடர்ச்சியான சுழற்சி நிலைப்படுத்தல் கோரிக்கைகளை பூர்த்தி செய்ய, பொருந்தக்கூடிய வழிகாட்டி தொகுதிகளுடன் ஒத்துழைக்கிறது.
• பொருளாதார மாற்று தீர்வு: பட்ஜெட்-வரையறுக்கப்பட்ட ஆட்டோமேஷன் திட்டங்களில் அதிக விலை கொண்ட CY3 தொடருக்கான சிறந்த செலவு-குறைப்பு மாற்றீடு, அடிப்படை நீண்ட ஸ்ட்ரோக் லீனியர் ஓட்டுநர் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.
|
ஒப்பீட்டு பொருள் |
CY1 (கிளாசிக் அடிப்படை மாதிரி) |
CY3 (மேம்படுத்தப்பட்ட உயர் செயல்திறன் மாதிரி) |
|
தயாரிப்பு நிலைப்படுத்தல் |
கிளாசிக் அடிப்படை மாதிரி, பொருளாதார செலவு குறைந்த வகை |
CY1 மேம்படுத்தப்பட்ட பதிப்பு, உயர் செயல்திறன் மேம்படுத்தப்பட்ட வகை |
|
குறைந்தபட்ச வேலை அழுத்தம் |
0.18MPa |
0.12MPa (அதிக உணர்திறன் தொடக்கம்) |
|
மோதிர அமைப்பை அணியுங்கள் |
அடிப்படை நிலையான வடிவமைப்பு |
70% நீண்ட அணியும் மோதிரம், அதிக தாங்கும் திறன் |
|
லூப்ரிகேஷன் ரிடெய்னர் |
பொருத்தப்படவில்லை |
உள்ளமைக்கப்பட்ட வடிவமைப்பு, 30% நீண்ட சேவை வாழ்க்கை |
|
அதிகபட்ச ஸ்ட்ரோக் நீளம் |
1500மிமீ |
5000மிமீ (அதிக நீளமான பக்கவாதம் ஆதரவு) |
|
செலவு நிலை |
குறைந்த |
நடுத்தர |
|
பொருந்தக்கூடிய காட்சிகள் |
பட்ஜெட் உணர்திறன், வழக்கமான நிலையான வேலை நிலைமைகள் |
உயர் அதிர்வெண், தீவிர நீண்ட பக்கவாதம், உயர் தரமான சுத்தமான வேலை நிலைமைகள் |
1. துளை அளவு உறுதிப்படுத்தல்: பாதுகாப்பு காரணி ≥2 உடன் சுமை எடையின் அடிப்படையில் தேவையான உந்துதலைக் கணக்கிடவும். பரிந்துரைக்கப்பட்ட விதிகள்: ≤2.5kg → φ15; 4~10கிலோ → φ32; 16~40கிலோ → φ63.
2. மாதிரி வகை உறுதிப்படுத்தல்: மிகக் குறைந்த பட்ஜெட்டுக்கு CY1Bஐத் தேர்ந்தெடுக்கவும்; ஒளி-சுமை வழிகாட்டி இல்லாத நிறுவலுக்கான CY1S; அதிவேக உயர் அதிர்வெண் செயல்பாட்டிற்கான CY1L; உயர் துல்லியமான பொருத்துதல் கோரிக்கைகளுக்கான CY1H.
3. பக்கவாதம் விவரக்குறிப்பு உறுதிப்படுத்தல்: வழக்கமான பயன்பாட்டிற்கு நிலையான 50~1000மிமீ ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்; நடுத்தர நீண்ட தூர ஓட்டுநர் கோரிக்கைகளுக்கு 1500மிமீ வரை நீட்டிக்கப்பட்ட ஸ்ட்ரோக் விருப்பத்தேர்வு.
SOLH CY1 சீரிஸ் கிளாசிக் மேக்னடிக் கப்ளிங் ராட்லெஸ் சிலிண்டர் என்பது ஒரு பொருளாதார பூஜ்ஜிய-கசிவு சுத்தமான ஆக்சுவேட்டராகும், இது பன்முகப்படுத்தப்பட்ட வழிகாட்டும் மாடல்களைக் கொண்டுள்ளது, இது லைட்-மெடியம் லோட் ஜெனரல் ஆட்டோமேஷன் மற்றும் சுத்தமான அறை உபகரணங்களுக்கான பட்ஜெட்டுக்கு ஏற்ற அடிப்படை லாங்-ஸ்ட்ரோக் லீனியர் டிரைவிங் தீர்வாக செயல்படுகிறது.
