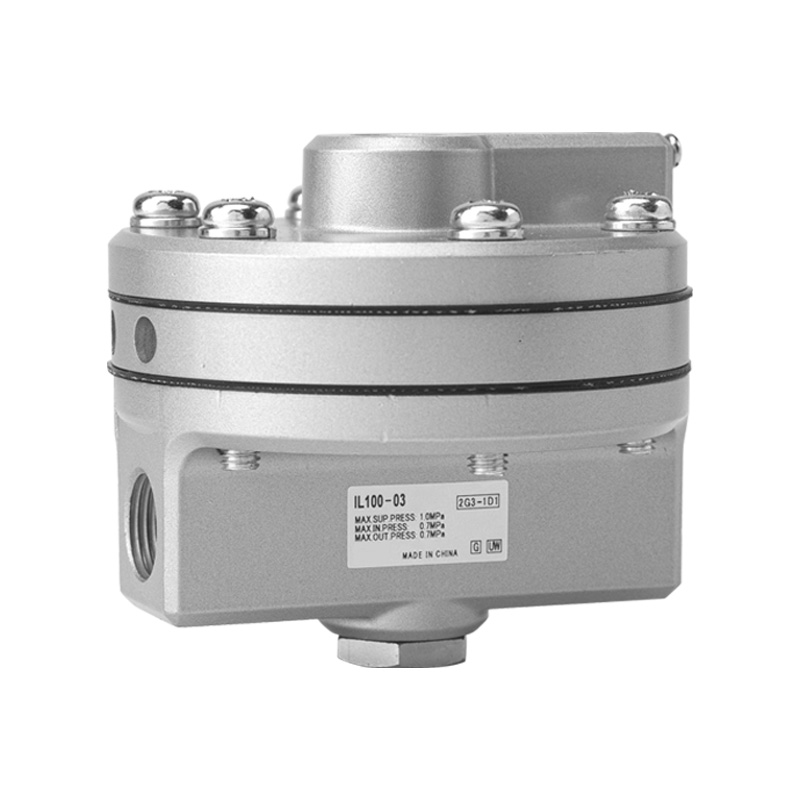

IL100 தொடர் 1:1 துல்லிய பூஸ்டர் ரிலே (நியூமேடிக் ஆம்ப்ளிஃபையர்)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     IL100 தொடர் என்பது 1:1 துல்லியமான பூஸ்டர் ரிலே ஆகும், இது SMC அசல் மாடல்களுடன் முழுமையாக மாறக்கூடியது, இது நியூமேடிக் சிக்னல் பெருக்கி அல்லது வால்யூம் பூஸ்டர் என்றும் அழைக்கப்படுகிறது. குறைந்த ஓட்டக் கட்டுப்பாட்டு சமிக்ஞைகளை சம அழுத்த உயர்-பாயும் காற்று வெளியீட்டாக மாற்றுவதே இதன் முக்கிய செயல்பாடு. நீண்ட குழாய் ஓட்டங்கள் மற்றும் பெரிய அளவிலான நியூமேடிக் ஆக்சுவேட்டர்களால் ஏற்படும் மெதுவான பதில் சிக்கல்களை இது திறம்பட தீர்க்கிறது, சிறந்த துல்லியம், அதி-பெரிய ஓட்ட திறன் மற்றும் அதிவேக பதில் வேகம் ஆகியவற்றைக் கொண்டுள்ளது.

 முக்கிய செயல்பாடு & வேலை கொள்கை

  1. அடிப்படை வரையறை

       துல்லியமான 1:1 அழுத்த கண்காணிப்புடன் கூடிய நியூமேடிக் சிக்னல் & வால்யூம் பெருக்கி (வெளியீட்டு அழுத்தம் கண்டிப்பாக உள்ளீட்டு சமிக்ஞை அழுத்தத்திற்கு சமம்).

  2. ஆபரேஷன் லாஜிக்

     --SIG (சிக்னல் போர்ட்): பொசிஷனர்கள் அல்லது பிரஷர் ரெகுலேட்டர்களிடமிருந்து குறைந்த ஓட்டக் கட்டுப்பாட்டு அழுத்த வெளியீட்டைப் பெறுகிறது

     --SUP (சப்ளை போர்ட்): பிரதான சுருக்கப்பட்ட காற்று விநியோகத்துடன் இணைக்கவும், அதிகபட்ச விநியோக அழுத்தம் 1.0 MPa

     --OUT (அவுட்புட் போர்ட்): பெரிய ஆக்சுவேட்டர்களை இயக்க ஒரே அழுத்தத்தில் உயர்-பாயும் காற்றை வழங்குகிறது

     --EXH (எக்ஸாஸ்ட் போர்ட்): கட்டுப்பாட்டு சமிக்ஞை அழுத்தம் குறையும் போது எஞ்சியிருக்கும் காற்றை விரைவாக வெளியேற்றுகிறது

 3. முக்கிய மதிப்பு

     வெளியீட்டு ஓட்டத்தை பெருக்கும் போது துல்லியமான சமிக்ஞை அழுத்தத்தை பராமரிக்கவும், ஆக்சுவேட்டர் இயக்கத்தை கடுமையாக விரைவுபடுத்துகிறது.

முக்கிய முக்கிய அம்சங்கள்

   1. அல்ட்ரா-ஹை ஃப்ளோ & உடனடி பதில்

     -- அதிகபட்ச ஓட்டம் திறன்: 0.7 MPa விநியோக அழுத்தத்தின் கீழ் 6,000 L/min (ANR)

     -- ஓட்ட குணகம் Cv = 1.1

     நீண்ட தூர குழாய்கள், பெரிய துளை சிலிண்டர்கள் மற்றும் பெரிய உதரவிதான இயக்கிகளுக்கு ஏற்றது

   2. உயர் துல்லியம் 1:1 அழுத்தம் கண்காணிப்பு

     ±1% முழு அளவில் உள்ள நேர்கோட்டுப் பிழை

     --ஹிஸ்டெரிசிஸ் ≤ 1% முழு அளவு

     --பூஜ்ஜிய அழுத்த வீழ்ச்சியுடன் துல்லியமான அழுத்த பிரதிபலிப்பு மற்றும் நீண்ட கால சறுக்கல் இல்லை

   3. பல போர்ட் த்ரெட் விருப்பங்கள்

     --போர்ட் அளவுகள்: 02 (Rc1/4), 03 (Rc3/8)

     --நிலையான நூல்: Rc; விருப்பத்தேர்வு NPT (பின்னொட்டு N), G இணை நூல் (F பின்னொட்டு)

     --நான்கு பிரத்யேக போர்ட்கள்: SIG சிக்னல், SUP சப்ளை, அவுட் அவுட்புட், EXH வெளியேற்றம்

   4. பரந்த வெப்பநிலை & சிறப்பு தனிப்பயன் பதிப்புகள்

     --நிலையான மாதிரி: -5 ~ +60℃

     --குறைந்த வெப்பநிலை L பதிப்பு: -30 ~ +60℃

     --உயர் வெப்பநிலை T பதிப்பு: -5 ~ +100℃

     --தாமிரம் இல்லாத S பதிப்பு: குறைக்கடத்தி உற்பத்தி மற்றும் உயர் தூய்மை மந்த வாயுவுடன் இணக்கமானது

   5. நீடித்த கச்சிதமான அமைப்பு

     --முக்கிய உடல்: வெள்ளி எதிர்ப்பு அரிப்பு வண்ணப்பூச்சு கொண்ட அலுமினிய கலவை

     --நிகர எடை: 0.56 கிலோ

     --இரண்டு மவுண்டிங் முறைகள்: நேரடி திரிக்கப்பட்ட நிறுவல்; விருப்பமான உலோக ஏற்ற அடைப்புக்குறி (பின்னொட்டு B)

முழு தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை

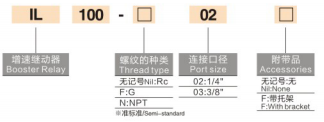

மாதிரி குறியீடு விளக்கம் (IL100-□-□-□-□)

   எடுத்துக்காட்டு: IL100-02-N-L-B

     --IL100: அடிப்படை தொடர் குறியீடு

     --02 / 03: போர்ட் அளவு (1/4" / 3/8")

     --நூல் பின்னொட்டு: N=NPT நூல்; பின்னொட்டு இல்லை=Rc; F=G நூல்

     --சிறப்பு பதிப்பு பின்னொட்டு: L=குறைந்த வெப்பநிலை; T=உயர் வெப்பநிலை; S=தாமிரம் இல்லாதது

     --B: மவுண்டிங் பிராக்கெட் பொருத்தப்பட்டுள்ளது (பின்னொட்டு இல்லை = அடைப்புக்குறி இல்லாமல்)

   பொதுவான நிலையான மாதிரிகள்

     --IL100-02: Rc1/4 போர்ட், நிலையான வெப்பநிலை, அடைப்புக்குறி இல்லை

     --IL100-03-B: Rc3/8 போர்ட், நிலையான வெப்பநிலை, பெருகிவரும் அடைப்புக்குறியுடன்

     --IL100-N03-L: NPT 3/8 நூல், குறைந்த வெப்பநிலை எதிர்ப்பு மாறுபாடு

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     --செயல்முறை கட்டுப்பாட்டு வால்வுகள்: நியூமேடிக் ரெகுலேட்டிங் வால்வுகள் & டயாபிராம் ஆக்சுவேட்டர்கள், ஆக்சுவேஷன் வேகத்தை அதிகரிக்க பொசிஷனர்களுடன் இணைக்கப்பட்டுள்ளது

     நீண்ட தூர கருவி காற்று குழாய்கள்: டிரான்ஸ்மிட்டர்கள் மற்றும் ஆக்சுவேட்டர்களுக்கு இடையில் நீண்ட குழாய்களால் ஏற்படும் மெதுவான பதிலை நீக்குதல்

     --பெரிய அளவிலான நியூமேடிக் சிலிண்டர்கள்: ஹெவி-டூட்டி லிஃப்டிங், கிளாம்பிங் மற்றும் பெரிய ஸ்ட்ரோக் மெக்கானிக்கல் ஆக்சுவேட்டர்கள்

     --உயர் துல்லியமான பொருத்துதல் சுழல்கள்: துல்லியமான அழுத்தம் பின்தொடர்தல் மற்றும் விரைவான பதில் தேவைப்படும் நியூமேடிக் அமைப்புகள்

     --செமிகண்டக்டர் & உயர்-தூய்மை எரிவாயு உபகரணங்கள்: சுத்தமான செயல்முறை சூழல்களுக்கான காப்பர் இல்லாத எஸ் மாறுபாடு

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH IL100 இன்டர்சேஞ்சபிள் பூஸ்டர் ரிலே 1:1 துல்லியமான அழுத்தம் கண்காணிப்பு, அதிகபட்சம் 6000 L/min உயர் ஓட்டம் மற்றும் அதிவேக பதிலுடன் ± 1% உயர் நேர்கோட்டுத்தன்மையை வழங்குகிறது, இது நீண்ட குழாய் மற்றும் பெரிய அளவிலான நியூமேடிக் அமைப்புகளில் மெதுவான செயல்பாட்டின் பின்னடைவை அகற்ற சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.
