பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

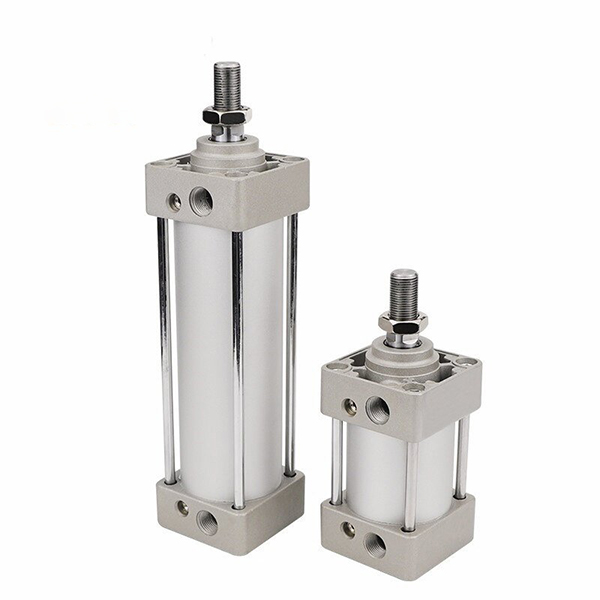

SOLH MBB தொடர் இலகுரக டை ராட் நிலையான சிலிண்டர் (MB-Z தொடர்), 10% எடைக் குறைப்புடன் பாரம்பரிய MB தொடரின் மேம்படுத்தப்பட்ட வாரிசு. சதுர முனை தொப்பிகள், சரிசெய்யக்கூடிய இரட்டை முனை காற்று மெத்தைகள் மற்றும் ஏராளமான மவுண்டிங் விருப்பங்கள் பொருத்தப்பட்டுள்ளன. நடுத்தர வேகம், அதிக அதிர்வெண் மற்றும் நடுத்தர சுமை நிலைமைகள் கொண்ட பொதுவான ஆட்டோமேஷன் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிறுவல் பரிமாணங்கள் ISO 15552 தரநிலைக்கு இணங்குகின்றன, போட்டியிடும் பிராண்ட் டை ராட் சிலிண்டர்களுடன் மாற்றக்கூடியவை.
1. கட்டமைப்பு: வட்ட அலுமினிய பீப்பாய், உள் டை ராட்கள், சதுர முனை தொப்பிகள், இரு முனைகளிலும் அனுசரிப்பு காற்று குஷன், அதிக கட்டமைப்பு விறைப்பு.
2. பொருள்: கடின அனோடைஸ் செய்யப்பட்ட அலுமினிய பீப்பாய், அதிக வலிமை கொண்ட காஸ்ட் எண்ட் கேப்கள், கடினமான குரோம் பூசப்பட்ட பிஸ்டன் கம்பி, உயர் இழுவிசை டை ராட்கள், உடைகள்-எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை.
3. செயல்பாட்டு மாறுபாடுகள்
-- MBB: ஒற்றை கம்பி இரட்டை நடிப்பு (உள்ளமைக்கப்பட்ட காந்தம் இல்லாமல்)
-- MDBB: ஒற்றை கம்பி இரட்டை நடிப்பு (ஆட்டோ சுவிட்சுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம்)
-- MBW/MDBW: டபுள் ராட் இரட்டை நடிப்பு, சிறந்த முறுக்கு எதிர்ப்பு செயல்திறன்
4. குஷன்: இரு முனைகளிலும் சுயாதீனமாக சரிசெய்யக்கூடிய காற்று குஷன், முனைய தாக்கம், அதிர்வு மற்றும் சத்தத்தை திறம்பட குறைக்கிறது.
5. சென்சார் நிறுவல்: பிஸ்டன் நிலையை கண்டறிய M9B/A93/M9BW மேக்னடிக் ஆட்டோ சுவிட்சுகளுக்கான முன் இயந்திர பள்ளங்கள்.
6. இலகுரக மேம்படுத்தல்: மேம்படுத்தப்பட்ட எண்ட் கேப் வடிவியல், பழைய MB மாதிரியை விட 10% இலகுவானது, எளிதாக அசெம்பிளி மற்றும் போக்குவரத்து.
7. நிலையான இணக்கத்தன்மை: ISO 15552 மவுண்டிங் தரநிலை, நேரடி குறுக்கு-பிராண்ட் பரிமாற்றம்.

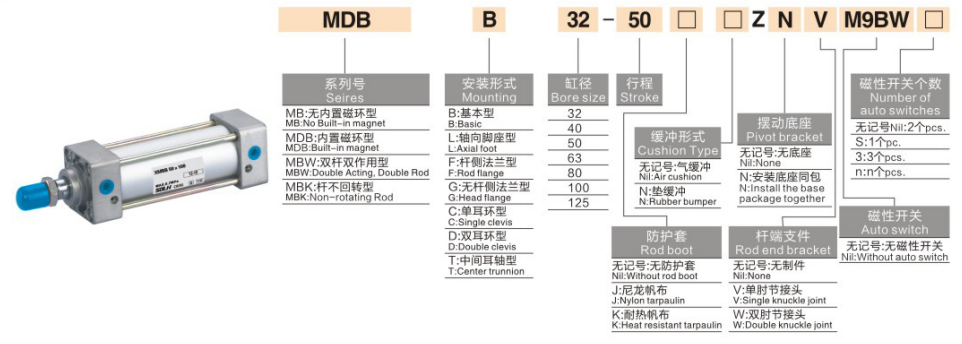

1. மாதிரி எடுத்துக்காட்டு: MDBB40-100Z-M9BW
|
பிரிவு |
குறியீடு |
வரையறை |
| MB / MD |
காந்த விருப்பம் |
MB = காந்தம் இல்லை MD = உள்ளமைக்கப்பட்ட காந்த வளையம் |
|
B |
தொடர் குறியீடு |
ஸ்கொயர் எண்ட் கேப் டை ராட் நிலையான சிலிண்டர் |
|
40 |
துளை அளவு |
φ32/40/50/63/80/100/125 மிமீ |
|
100 |
பக்கவாதம் நீளம் |
தரநிலை:25~1000மிமீ, அதிகபட்சம் தனிப்பயனாக்கப்பட்ட 1500மிமீ |
|
Z |
பதிப்பு குறி |
புதிய இலகுரக MB-Z தொடர் |
| M9BW |
விருப்ப துணை |
காந்த ஆட்டோ சுவிட்ச் |
2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
-- MBB50-200Z: Bore50, stroke200, காந்தம் இல்லாத இலகுரக அடிப்படை மாதிரி
-- MDBB63-150Z-LB: Bore63, ஸ்ட்ரோக்150, உள்ளமைக்கப்பட்ட காந்தம், கால் மவுண்டிங்
-- MDBB80-300Z-FA: Bore80, stroke300, rod side flange mounting
| அளவுரு உருப்படி |
விவரக்குறிப்பு |
| துளை வரம்பு |
φ32,40,50,63,80,100,125 மிமீ |
| இயக்க அழுத்தம் |
0.05~1.0 MPa |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
-10~+70℃; காந்தம் பொருத்தப்பட்ட மாதிரிக்கு -10~+60℃ |
| பிஸ்டன் வேகம் |
50~1000 மிமீ/வி |
| குஷன் |
இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன் |
| ஏர் போர்ட் நூல் |
Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு கிடைக்கும் |
| பக்கவாதம் சகிப்புத்தன்மை |
≤250மிமீ:0~+1.0மிமீ; 251~1000மிமீ:0~+1.4மிமீ; 1001~1500மிமீ:0~+1.8மிமீ |
1. இரட்டை நடிப்பு MBB / MDBB
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. மவுண்டிங் விருப்பங்கள்
-- பி அடிப்படை வகை: துளைகள் வழியாக எண்ட் கேப் வழியாக நேரடி நிறுவல்
-- எல்பி கால் மவுண்ட்: அதிக சுமைக்கு நிலையான கிடைமட்ட நிறுவல்
-- FA/FB Flange: செங்குத்து மவுண்டிங்கிற்கான ராட்-சைட் / ஹெட்-சைட் ஃபிளாஞ்ச்
-- C/D க்ளீவிஸ்: கீல் ஸ்விங் மோஷனுக்கான ஒற்றை/இரட்டை கிளிவிஸ்
-- டி ட்ரூன்னியன்: விற்றுமுதல் பொறிமுறைக்கான மிடில் ட்ரன்னியன் மவுண்ட்
2. முக்கிய வழித்தோன்றல் தொடர்
-- MBB/MDBB/MBW: நிலையான ஒற்றை கம்பி அல்லாத காந்தம் /காந்தம் & இரட்டை கம்பி சிலிண்டர்
-- MBK/MDBK: பிஸ்டன் கம்பி முறுக்குவதைத் தடுக்க சுழற்றாத கம்பி சிலிண்டர்
-- -XB6 உயர் வெப்பநிலை வகை: வேலை வரம்பு -20~+150℃
-- -XC6 துருப்பிடிக்காத ஸ்டீல் பிஸ்டன் ராட்: லேசான அரிக்கும் மற்றும் ஈரப்பதமான சூழலுக்கு
1. துளைத் தேர்வு: உண்மையான சுமையிலிருந்து தேவையான உந்துதலைக் கணக்கிடவும், ≥50% பாதுகாப்பு விளிம்பை ஒதுக்கவும். நடுத்தர வேக நடுத்தர சுமை பொது ஆட்டோமேஷனுக்கு MBBக்கு முன்னுரிமை கொடுங்கள்.
2. பக்கவாதம் உறுதிப்படுத்தல்: பயனுள்ள பயணத்திற்கு 10~20mm பாதுகாப்பு விளிம்பைச் சேர்க்கவும். அதிகபட்ச நிலையான ஸ்ட்ரோக் 1000 மிமீ, 1500 மிமீ வரை தனிப்பயனாக்கப்பட்டது.
3. கட்டமைப்பு பொருத்தம்
-- நிலை கண்டறிதல்: MDBB உள்ளமைக்கப்பட்ட காந்த மாதிரியைத் தேர்வு செய்யவும், M9B/A93 ஆட்டோ சுவிட்சுகளுடன் பொருத்தவும்.
-- மவுண்டிங்: கிடைமட்ட கனமான சுமைக்கான எல்பி கால் மவுண்ட்; செங்குத்து நிறுவலுக்கு FA flange விரும்பப்படுகிறது.
-- சிறப்பு நிபந்தனைகள்: அதிக வெப்பநிலைக்கு -XB6, அரிக்கும் சூழலுக்கு -XC6 துருப்பிடிக்காத கம்பியைத் தேர்ந்தெடுக்கவும்.
SOLH MBB லைட்வெயிட் டை ராட் நிலையான சிலிண்டர் ISO15552 உடன் இணங்குகிறது, இது சரிசெய்யக்கூடிய காற்று குஷன் மற்றும் பல மவுண்டிங் முறைகள், நடுத்தர-சுமை உயர்-அதிர்வெண் ஆட்டோமேஷன் உற்பத்தி வரிகளுக்கான சிறந்த பொது-நோக்கு நேரியல் இயக்கி ஆகியவற்றைக் கொண்டுள்ளது.
