எம்.ஜி.ஜே தொடர் அல்ட்ரா-காம்பாக்ட் மினி கைடு ராட் சிலிண்டர் | உயர் துல்லிய எதிர்ப்பு சுழற்சி வகை

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MGJ சீரிஸ் என்பது மிகச்சிறிய, உயர் துல்லியம் மற்றும் இலகுரக வழிகாட்டி கம்பி சிலிண்டர் ஆகும், இது மைக்ரோ ஆட்டோமேஷன் காட்சிகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. அல்ட்ரா-காம்பாக்ட் மினியேட்டரைஸ்டு அமைப்பு, ±0.1° துல்லியமான சுழற்சி எதிர்ப்பு செயல்திறன், இரட்டை-திசை மவுண்டிங் மற்றும் ஒற்றை-பக்க மையப்படுத்தப்பட்ட பைப்பிங் & வயரிங் வடிவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது, இந்தத் தொடர் 5 மிமீ முதல் 20 மிமீ வரையிலான அல்ட்ரா ஷார்ட் ஸ்ட்ரோக் கொண்ட φ6 மற்றும் φ10 துளை அளவுகளை மட்டுமே உள்ளடக்கியது. இது மைக்ரோ-லோட், ஸ்பேஸ்-லிமிடெட் மற்றும் உயர்-துல்லியமான பொசிஷனிங் பயன்பாடுகளுக்கு எலக்ட்ரானிக் உபகரணங்கள், மருத்துவ கருவிகள் மற்றும் துல்லியமான இயந்திரங்கள் ஆகியவற்றில் சரியாக வடிவமைக்கப்பட்டுள்ளது, இது மினியேச்சர் தானியங்கு அமைப்புகளுக்கான முக்கிய நிர்வாக அங்கமாக செயல்படுகிறது.

முக்கிய நிலை மற்றும் கட்டமைப்பு அம்சங்கள்

1.எக்ஸ்ட்ரீம் மினியேட்டரைசேஷன் & அல்ட்ரா-காம்பாக்ட் சைஸ்

• அல்ட்ரா-சிறிய விவரக்குறிப்பு கவரேஜ்: 5/10/15 மிமீ (φ6) மற்றும் 5/10/15/20 மிமீ (φ10) ஆகிய சிறிய ஸ்ட்ரோக்குகளுடன், மைக்ரோ-ஸ்ட்ரோக் டிரைவிங் தேவைகளுக்காக பிரத்யேகமாக வடிவமைக்கப்பட்ட, φ6mm மற்றும் φ10mm அல்ட்ரா-ஸ்மால் போர் அளவுகளில் கிடைக்கிறது.

• மெலிந்த & மெல்லிய உடல் பரிமாணம்: MGJ6 அல்ட்ரா-காம்பாக்ட் மாடல் 23+ஸ்ட்ரோக் (நீளம்) × 29 மிமீ (அகலம்) × 14.5 மிமீ (உயரம்) என்ற மிக மெல்லிய மற்றும் குறுகிய உடல் அளவைக் கொண்டுள்ளது, குறைந்தபட்ச நிறுவல் இடத்தை ஆக்கிரமித்து, மிகவும் ஒருங்கிணைந்த சிறிய உபகரண அமைப்பைத் தழுவுகிறது.

2.உயர் துல்லியமான எதிர்ப்பு சுழற்சி செயல்திறன்

• உள்ளமைக்கப்பட்ட இரட்டை வழிகாட்டி கம்பிகள் மற்றும் ஒருங்கிணைக்கப்பட்ட வழிகாட்டி சட்ட அமைப்புடன் பொருத்தப்பட்டிருக்கும், MGJ தொடரானது சிறந்த விலகல் எதிர்ப்பு திறனை அடைகிறது. மிகக் குறைந்த சுழற்சி சகிப்புத்தன்மை அடையும்± 0.1°, மைக்ரோ-பார்ட் கிளாம்பிங், அசெம்பிளி மற்றும் ஃபைன் அட்ஜஸ்ட்மெண்ட் ஆகியவற்றின் போது நிலை விலகலைத் திறம்படத் தவிர்ப்பது மற்றும் நிலையான உயர்-துல்லியமான பொருத்துதல் துல்லியத்தை உறுதி செய்தல்.

3.நெகிழ்வான மவுண்டிங் & மையப்படுத்தப்பட்டகுழாய் வடிவமைப்பு

• இரட்டை திசை மவுண்டிங் ஆதரவு: கீழ் மற்றும் பின் மேற்பரப்புகள் இரண்டும் நிலையான நிறுவலுக்காக ஒதுக்கப்பட்டுள்ளன, குறுகிய மற்றும் வரையறுக்கப்பட்ட இடைவெளிகளில் பல கோண அமைப்பை ஆதரிக்கிறது.

• ஒற்றை-பக்க மையப்படுத்தப்பட்ட குழாய் மற்றும் வயரிங்: காற்று குழாய்கள் மற்றும் காந்த சுவிட்ச் லைன்கள் ஒரே பக்கத்தில் ஒரே மாதிரியாக அமைக்கப்பட்டு, அடர்த்தியான பல-சிலிண்டர் ஏற்பாட்டின் போது நேர்த்தியான மற்றும் தரப்படுத்தப்பட்ட வயரிங் உணர்ந்து, ஆன்-சைட் நிறுவல் மற்றும் பின்னர் பராமரிப்பு ஆகியவற்றை எளிதாக்குகிறது.

• அல்ட்ரா ஷார்ட் ஸ்ட்ரோக்கிற்கான இரட்டை சுவிட்ச் நிறுவல்: 5 மிமீ மினிமம் ஸ்ட்ரோக்கில் கூட இரண்டு காந்த சுவிட்சுகள் பொருத்தப்பட்டிருக்கும், இது டெட் ஆங்கிள் இல்லாமல் இரண்டு ஸ்ட்ரோக் முனைகளின் விரிவான நிலை கண்டறிதலை உணரும்.

4.இலகுரக மற்றும் நீடித்த சுழற்சி செயல்பாடு

• அல்ட்ரா-லைட் உடல் எடை: மிகக் குறைந்த ஒட்டுமொத்த எடை - MGJ6-5 என்பது 27.3g மட்டுமே, மேலும் அதிகபட்ச-ஸ்பெக் MGJ10-20 என்பது வெறும் 63.2g மட்டுமே, இது உபகரணங்களின் சுமையை வெகுவாகக் குறைக்கிறது மற்றும் இலகுரக மைக்ரோ தானியங்கு பொறிமுறைகளுக்கு ஏற்றது.

• பராமரிப்பு இல்லாத & நிலையான செயல்பாடு: டூயல்-எண்ட் ரப்பர் பஃபர்களுடன் ஆயில்-ஃப்ரீ லூப்ரிகேஷன் டிசைனை ஏற்றுக்கொள்கிறது, இது நீண்ட கால உயர் அதிர்வெண் ஒளி-சுமை சுழற்சி இயக்கத்தை ஆதரிக்கிறது, குறைந்த சத்தம், நிலையான செயல்பாடு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.

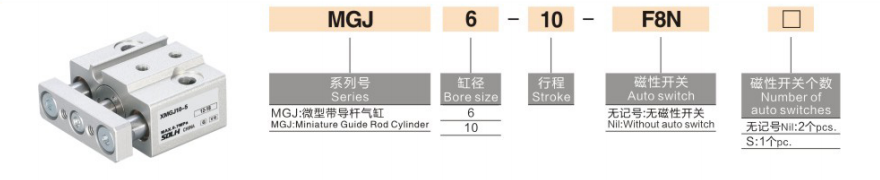

முழுமையான மாதிரி குறியீட்டு விதி

மாதிரி எடுத்துக்காட்டுகள்: MGJ6-10-F8N | எம்ஜிஜே10-15எஸ்

நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

• எம்ஜிஜே6-5: φ6 துளை, 5mm பக்கவாதம், காந்த சுவிட்ச் இல்லாத நிலையான வகை

• எம்ஜிஜே10-15-2S: φ10 போர், 15 மிமீ ஸ்ட்ரோக், இரட்டை-இறுதி நிலையைக் கண்டறிவதற்காக 2 காந்த சுவிட்சுகள் பொருத்தப்பட்டுள்ளன

• எம்ஜிஜே6-10-F8N: φ6 துளை, 10mm ஸ்ட்ரோக், D-F8N காந்த சுவிட்சுடன் பொருத்தப்பட்டது

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (20℃, 0.5MPa நிலையான நிலை)

1. அடிப்படை பொது விவரக்குறிப்புகள்

• செயல்பாட்டு முறை: இரட்டை நடிப்பு எதிரொலி இயக்கம்

• வேலை அழுத்த வரம்பு: 0.15~0.7MPa; ஆதார அழுத்தம்: 1.05MPa

• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத வேலை சூழல்)

• பிஸ்டன் இயக்க வேகம்: 50~500மிமீ/வி

• தாங்கல் முறை: நிலையான தாக்கத்தை உறிஞ்சுவதற்கான இரட்டை-இறுதி ரப்பர் தாங்கல்

• உயவு முறை: எண்ணெய் இல்லாத பராமரிப்பு இல்லாத செயல்பாடு

2.கோட்பாட்டு வெளியீட்டு உந்துதல் (@0.5MPa)

3.தயாரிப்பு எடை விவரக்குறிப்பு (கிராம்)

வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்

• மின்னணு துல்லிய உபகரணங்கள்: மொபைல் போன் மற்றும் கேமரா கூறுகளின் மைக்ரோ கிளாம்பிங், சிறிய பிசிபி போர்டு புஷிங், டெர்மினல் கிரிம்பிங் பொசிஷனிங் மற்றும் மைக்ரோ மாட்யூல் துல்லியமான அசெம்பிளி.

• மருத்துவ கருவி: மினியேச்சர் வால்வு மாறுதல், மாதிரி ஊசி தூக்குதல் மற்றும் குறைத்தல், மற்றும் குறைந்தபட்ச ஊடுருவக்கூடிய மருத்துவ உபகரணங்களை துல்லியமாக ஓட்டுதல், மருத்துவ தரத்தில் சுத்தமான மற்றும் நிலையான செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்தல்.

• துல்லியமான இயந்திரங்கள் & ஒளியியல்: நுண்-பாகங்கள் அசெம்பிளி பொசிஷனிங், ஆப்டிகல் லென்ஸ் ஃபைன் அட்ஜஸ்ட்மெண்ட், கண்டறிதல் ஆய்வு நுண்-இடப்பெயர்ச்சி அளவுத்திருத்தம் மற்றும் உயர்-துல்லியமான மைக்ரோ-சரிசெய்தல் வழிமுறைகள்.

• குறைக்கடத்தி தொழில்: சிறிய செதில்களின் நுண்ணிய மொழிபெயர்ப்பு, மினியேச்சர் ஜிக் லிஃப்டிங் மற்றும் பொசிஷனிங், மற்றும் தூசி இல்லாத சுத்தமான செமிகண்டக்டர் பட்டறைகளில் ஒளி-சுமை நிர்வாக நடவடிக்கை.

எம்.ஜி.ஜே தொடர் vs MGP தொடர் மைய ஒப்பீடு (மினி vs ஸ்டாண்டர்ட்)

விரைவான தேர்வு வழிகாட்டி

1. துளை அளவு தேர்வு: பணிச்சுமை ≤10Nக்கு φ6mm ஐத் தேர்ந்தெடுக்கவும்; பணிச்சுமை ≤30Nக்கு φ10mm ஐ தேர்வு செய்யவும், நிலையான செயல்பாட்டிற்கு பாதுகாப்பு காரணி ≥2 உடன் பொருத்தவும்.

2. பக்கவாதம் விவரக்குறிப்பு தேர்வு: உண்மையான மைக்ரோ-டிஸ்ப்ளேஸ்மென்ட் டிரைவிங் தேவைகளுக்கு ஏற்ப 5/10/15/20 மிமீ அல்ட்ரா ஷார்ட் ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்.

3. காந்த சுவிட்ச் உள்ளமைவு: இரட்டை-இறுதி நிலை கண்டறிதலுக்கு 2Sஐத் தேர்ந்தெடுக்கவும்; ஒற்றை-இறுதி சமிக்ஞை கருத்துக்கு ஒற்றை S ஐத் தேர்ந்தெடுக்கவும்; சுவிட்ச் இல்லாத அடிப்படை மாதிரிக்கு எந்த குறியும் இல்லை.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MGJ சீரிஸ் அல்ட்ரா-காம்பாக்ட் மினி கைடு ராட் சிலிண்டர் மைக்ரோ சைஸ், ±0.1° உயர் சுழற்சி எதிர்ப்பு துல்லியம், இலகுரக எண்ணெய் இல்லாத செயல்பாடு மற்றும் நெகிழ்வான மவுண்டிங் ஆகியவற்றைக் கொண்டுள்ளது.
