பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

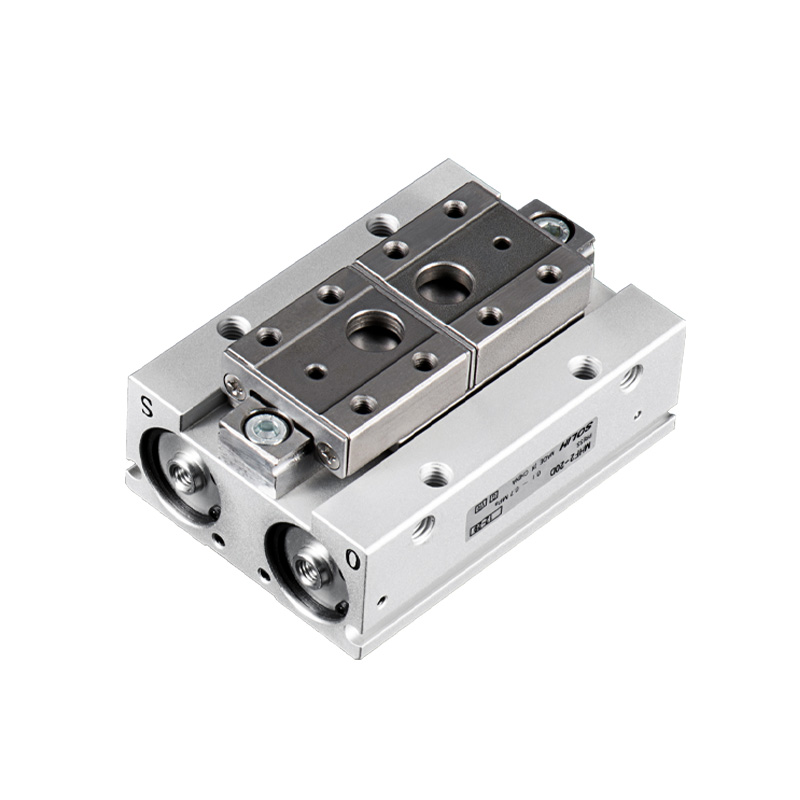

SOLH MHF2 தொடர் அல்ட்ரா-பிளாட் டூயல்-பிஸ்டன் லீனியர் கைடு 2-ஜாவ் பேரலல் கிரிப்பர். முக்கிய சிறப்பம்சங்கள்: உடலின் உயரம் 1/3 சமமான MHZ2 கிரிப்பர் மட்டுமே, உயர் நிலைப்படுத்தல் துல்லியத்தை பராமரிக்கும் போது இறுதியில் வளைக்கும் தருணத்தை திறம்பட குறைக்கிறது. மூன்று விருப்பமான ஸ்ட்ரோக் வரம்புகள் உள்ளன. நான்கு பக்க பெருகிவரும் அமைப்பு. அல்ட்ரா-ஸ்பேஸ்-லிமிடெட் குறைந்த-சுமை உயர் துல்லியமான பயன்பாடுகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது: மினியேச்சர் லீனியர் தொகுதிகள், சிறிய ரோபோ EOAT, குறைக்கடத்தி, மின்னணுவியல் மற்றும் துல்லியமான அசெம்பிளி நிலையங்கள்.
-- அமைப்பு: டூயல் பிஸ்டன் + துல்லியமான நேரியல் வழிகாட்டி ரயில் (Φ25/Φ32 சுற்றும் பந்து தாங்கி வழிகாட்டி). ஊசலாடாமல் தூய இணையான நேரியல் தாடை இயக்கம், அதிக விறைப்பு. அலுமினியம் அலாய் மெயின் பாடி, துருப்பிடிக்காத எஃகு தாடைகள், உள்ளமைக்கப்பட்ட காந்த வளையம். நான்கு பக்க காந்த சுவிட்ச் பெருகிவரும் பள்ளங்கள்; மவுண்டிங் விருப்பங்கள்: கீழே தட்டப்பட்ட துளை / பக்கம் தட்டப்பட்ட துளை / துளை மூலம் நிறுவல்.
-- செயல் வகை: டபுள் ஆக்டிங் டி மட்டும் (இருதரப்பு காற்று கட்டுப்பாடு, ஒற்றை நடிப்பு பதிப்பு இல்லை). சரிசெய்யக்கூடிய நகரும் வேகம் மற்றும் மென்மையான செயல்பாட்டிற்கான உள்ளமைக்கப்பட்ட த்ரோட்டில் வால்வு.
-- அல்ட்ரா-பிளாட் லேஅவுட்: சமமான கிளாம்பிங் விசையின் கீழ் MHZ2 உடன் ஒப்பிடும்போது உயரம் சுமார் 66% குறைக்கப்பட்டது, இறுதியில் வளைக்கும் தருணத்தை வெகுவாகக் குறைக்கிறது மற்றும் நிலைப்படுத்தல் நிலைத்தன்மையை மேம்படுத்துகிறது.
-- ஸ்ட்ரோக் உள்ளமைவு: ஒரு துளைக்கு 3 ஸ்ட்ரோக் விருப்பங்கள்: D(குறுகிய) / D1(நடுத்தரம்) / D2(நீளம்) வெவ்வேறு பணிப்பகுதி அகலங்களுடன் பொருந்தும்.
-- நிலைப்படுத்தல் துல்லியம்: மீண்டும் மீண்டும் துல்லியம் ±0.04~±0.05mm, உயர் அதிர்வெண் சைக்கிள் ஓட்டுதலின் கீழ் நிலையானது.

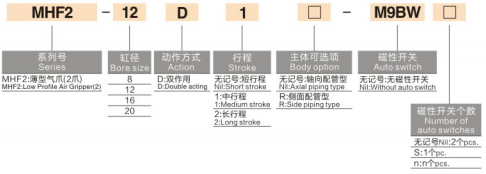

1. மாதிரி எடுத்துக்காட்டு:MHF2-16D1-S-M9BW
|
பிரிவு |
குறியீடு |
விளக்கம் |
|
1 |
MHF2 |
தொடர்: அல்ட்ரா-தின் பேரலல் கிரிப்பர் |
|
2 |
16 |
துளை அளவு: 8,12,16,20,25,32mm (Φ25/32 புதிய பெரிய விவரக்குறிப்பு) |
|
3 |
D/D1/D2 |
ஸ்ட்ரோக் கிரேடு / டி = ஷார்ட் ஸ்ட்ரோக் / டி 1 = மீடியம் ஸ்ட்ரோக் / டி 2 = லாங் ஸ்ட்ரோக் |
|
4 |
-எஸ் |
காந்த வளைய விருப்பம் வெற்று = காந்தம் இல்லை; S = காந்த சுவிட்சுக்கான உள்ளமைந்த காந்த வளையம் |
| 5 | -எம்9பி |
காந்த சுவிட்ச் வகை M9B(NPN) / M9N(PNP) / M9P கம்பி நீளம்: நிலையான 0.5 மீ; W=1m L=3m |
|
6 |
பின்னொட்டு மவுண்டிங் குறியீடு |
வெற்று = நிலையான தட்டப்பட்ட துளை 2 = துளை வழியாக மவுண்டிங் எஃப் = ஒற்றை தாடை நிலையான வகை |
2. நிலையான ஒழுங்கு உதாரணம்
2.1 MHF2-20D2-S-M9BW
-- போர் 20, லாங் ஸ்ட்ரோக் D2, உள்ளமைக்கப்பட்ட காந்த வளையம், 1m கேபிள் கொண்ட M9B காந்த சுவிட்ச்.
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| தாடை அளவு |
2 தாடைகள், தூய இணையான நேரியல் திறப்பு மற்றும் மூடுதல் |
| செயல்பாட்டு முறை |
இரட்டை நடிப்பு மட்டுமே (ஒரே நடிப்பு மாறுபாடு இல்லை) |
| இயக்க அழுத்தம் |
துளை 8: 0.15~0.7MPa போர் 12~32: 0.1~0.7MPa (உகந்த வேலை அழுத்தம்:0.5MPa) |
| ஆதார அழுத்தம் |
1.0 MPa |
| சுற்றுப்புற வெப்பநிலை |
-10 ~ 60℃ (ஏர் பைப்பிங்கிற்குள் ஐசிங் இல்லை) |
| நிலை துல்லியத்தை மீண்டும் செய்யவும் |
துளை 8/12: ±0.05 மிமீ போர் 16~32：±0.04 மிமீ |
| அதிகபட்ச இயக்க அதிர்வெண் |
குறுகிய பக்கவாதம்(D):120 cpm நடுத்தர/நீண்ட பக்கவாதம்(D1/D2):60 cpm |
| ஏர் போர்ட் நூல் |
8/12：M3×0.5 16/20/25/32:M5×0.8 |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத செயல்பாடு; NSF-H1 உணவு தர கிரீஸ் விருப்பமானது |
| ஸ்விட்ச் நிறுவல் |
நான்கு பக்க ஸ்லைடு பள்ளங்கள், காந்த சுவிட்சை இருபுறமும் நிறுவலாம் |
| மவுண்டிங் விருப்பங்கள் |
கீழ், பக்க, துளை வழியாக, பல திசை உலகளாவிய நிறுவல் |
|
துளை(மிமீ) |
முழு மாதிரி |
ஒற்றை தாடை பயணம்(மிமீ) |
அதிகபட்ச மொத்த திறப்பு(மிமீ) |
கிளாம்பிங் ஃபோர்ஸ்(N) |
உடல் உயரம்(மிமீ) |
நிகர எடை(கிராம்) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
முக்கிய குறிப்பு: தாடை நீட்டிப்பு நீளம் எல் அதிகரிக்கும் போது கிளாம்பிங் விசை குறைகிறது. தேர்வின் போது அனுமதிக்கக்கூடிய வளைக்கும் தருணத்தை சரிபார்க்க வேண்டும், பாதுகாப்பு காரணி ≥1.5.
-- நிறுவல் இடம் கண்டிப்பாக வரையறுக்கப்பட்டுள்ளது & உயரம் கட்டுப்படுத்தப்பட்டுள்ளது: மெலிதான நேரியல் தொகுதிகள், மினியேச்சர் ரோபோ எண்ட் எஃபெக்டர்
-- குறைந்த வளைக்கும் தருணம், நிலையான இணையான உயர் துல்லியம்: குறைக்கடத்தி, 3C மின்னணுவியல், துல்லியமான வன்பொருள் அசெம்பிளி
-- நெகிழ்வான பக்கவாதம் பொருத்தம் தேவை: வெவ்வேறு பணிப்பகுதி அகலங்களை மாற்றியமைக்க குறுகிய/நடுத்தர/நீண்ட ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்
-- கச்சிதமான ஒருங்கிணைந்த பொறிமுறைக்கு பல-கோண மவுண்டிங் & இரட்டை பக்க நிலை கண்டறிதல் தேவை
-- உயரக் கட்டுப்பாடு மற்றும் பணிப்பகுதியின் அகலத்திற்கு ஏற்ப துளை அளவு & ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்: முன்னுரிமை வரிசை D(குறுகிய) → D1(நடுத்தரம்) → D2(நீளம்)
-- S காந்த வளையம் + M9B/M9N/M9P சுவிட்ச் சேர்
-- மவுண்டிங் தேர்வு: நிலையான தட்டப்பட்ட துளை (இயல்புநிலை); ஸ்லிம் பிளாட்பார்ம்கள் மற்றும் அடைப்புக்குறிகளுக்கு ஏற்ற துளை வழியாக நிறுவலுக்கான பின்னொட்டு -2
-- சுமை சரிபார்ப்பு: கட்டுப்பாட்டு தாடை நீட்டிப்பு நீளம் L; அனுமதிக்கக்கூடிய வளைக்கும் தருணத்தை விட அதிகமான ஆஃப்செட் சுமைகளைத் தவிர்க்கவும்
-- பெரிய துளை Φ25/32: சுற்றும் பந்து தாங்கி வழிகாட்டி, மிதமான கனமான பணியிடங்களுக்கு அதிக விறைப்பு
SOLH MHF2 அல்ட்ரா-தின் டபுள் ஆக்டிங் பேரலல் நியூமேடிக் கிரிப்பர் அம்சங்கள் அல்ட்ரா-லோ ப்ரொஃபைல் டிசைன், மூன்று கிரேடு ஸ்ட்ரோக் ஆப்ஷன்கள், நான்கு பக்க மவுண்டிங் மற்றும் ±0.04~± 0.05 மிமீ உயர் துல்லியம், இணக்கமான M9 தொடர் காந்த சுவிட்சுகள், சிறந்த லோ-பென்டிங் க்ரிப்பிங் தீர்வு, EM9 சீரிஸ் க்ரிப்பிங் தீர்வு. குறைக்கடத்தி மற்றும் 3C துல்லிய சட்டசபை ஆட்டோமேஷன்.
