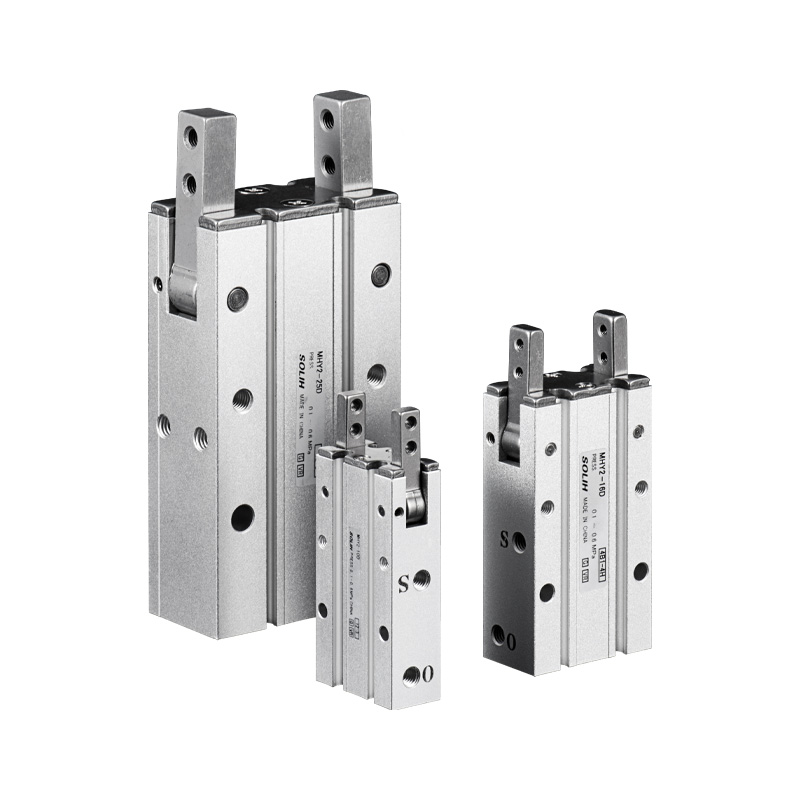

MHY2 தொடர் 180° கேம்-டிரைவன் ஸ்விங் நியூமேடிக் கிரிப்பர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MHY2 தொடர் நிலையான 180° வைட் ஸ்விங் கேம் மூலம் இயக்கப்படும் 2-ஜாவ் நியூமேடிக் கிரிப்பர். முக்கிய நன்மைகள்: அதி-பெரிய திறப்பு கோணம், இலகுரக கச்சிதமான அமைப்பு, தூசி எதிர்ப்பு அமைப்பு மற்றும் நிலையான மீண்டும் பொருத்துதல். சுற்று மற்றும் ஒழுங்கற்ற பணிப்பகுதி கையாளுதல், தானியங்கு ஏற்றுதல்/இறக்குதல், புரட்டுதல் மற்றும் வரிசைப்படுத்துதல் ஆகியவற்றுக்கு ஏற்றது. எளிமையான இயக்கப் பாதையானது சிக்கலான இயந்திர இயக்கம் இல்லாமல் நேரடியான தேர்வு மற்றும் வெளியீட்டை செயல்படுத்துகிறது.

முக்கிய அமைப்பு & இயக்கக் கோட்பாடு

     -- டிரான்ஸ்மிஷன்: கேம் மெக்கானிசம் (கியர் & ரேக் அல்ல). இரண்டு தாடைகளை ஒத்திசைவாக இயக்க இரட்டை பிஸ்டன்கள் கேம் அசெம்பிளியை அழுத்துகின்றன. அதிகபட்ச திறப்பு கோணம் 180°, ஆண்டி-லூசனிங் ஹோல்டிங்கிற்கு மிகையான நிலை -3°. தாடை விலகல் இல்லாமல் மென்மையான ஒத்திசைக்கப்பட்ட ஊஞ்சல்.

     -- கட்டுமானம்: அலுமினியம் அலாய் பாடி, ஸ்டெயின்லெஸ் ஸ்டீல் தாடைகள் நிலையானது, உள்ளமைக்கப்பட்ட காந்த வளையம், நான்கு பக்க காந்த சுவிட்ச் மவுண்டிங் ஸ்லாட்டுகள். கீழ் மற்றும் பக்க முகங்களில் மவுண்டிங் துளைகள் உள்ளன. குறுகிய அனுமதி வடிவமைப்பு உள் பொறிமுறையில் தூசி மற்றும் குப்பைகள் ஊடுருவுவதைத் தடுக்கிறது.

     -- செயல்பாட்டு முறை: டபுள் ஆக்டிங் (டி) மட்டும், ஒற்றை நடிப்பு NO/NC மாறுபாடுகள் இல்லை. சரிசெய்யக்கூடிய திறப்பு / மூடும் வேகத்துடன் இருதரப்பு காற்று கட்டுப்பாடு.

     -- நிலைப்படுத்தல் துல்லியம்: சீரான ஸ்விங் கோணத்துடன் மீண்டும் பொருத்துதல் துல்லியம் ±0.02mm.

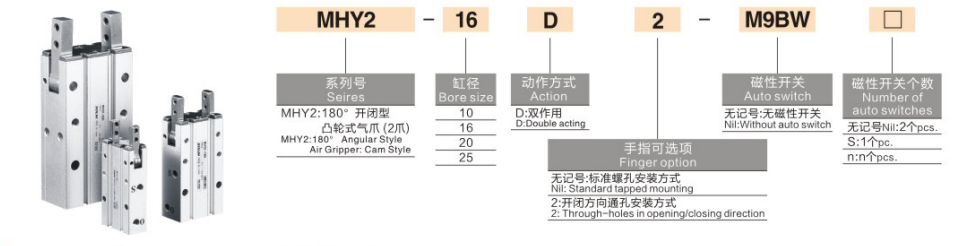

முழுமையான மாதிரி குறியீட்டு விதி

  1. மாதிரி எடுத்துக்காட்டு:MHY2-16D-S-M9BW

  2. நிலையான ஒழுங்கு குறிப்பு

     MHY2-20D-S-M9BW: போர் 20, இரட்டை நடிப்பு, உள்ளமைக்கப்பட்ட காந்த வளையம், 1m கேபிள் கொண்ட M9B காந்த சுவிட்ச்.

யுனிவர்சல் கோர் தொழில்நுட்ப விவரக்குறிப்புகள்

கிளாம்பிங் டார்க் & ஃபோர்ஸ் டேட்டா (0.5MPa, Reference Clamp Distance L=35mm)

     முக்கிய குறிப்பு: கிளாம்பிங் தூரம் L நீட்டிக்கப்படுவதால், பயனுள்ள கிளாம்பிங் விசை குறைகிறது. தேர்வின் போது சுமை முறுக்கு சரிபார்ப்பு கட்டாயமாகும்.

விருப்பமான விண்ணப்ப காட்சிகள்

  ✅ MHY2 ஐ தேர்வு செய்தால்:

     -- உருளை குழாய்கள், ஒழுங்கற்ற வடிவ பாகங்கள், ஏற்றுதல்/இறக்குதல் & புரட்டுதல் நிலையங்களுக்கு அல்ட்ரா-வைட் 180° திறப்பு தேவை

     -- லைட் பேலோட் காம்பாக்ட் ரோபோ எண்ட் எஃபெக்டர், இலகுரக வடிவமைப்பு முன்னுரிமை

     -- தூசி மற்றும் குப்பைகள் கொண்ட பட்டறை சூழல், மாசு எதிர்ப்பு உள் கட்டமைப்பு தேவை

     -- MHZ2 பேரலல் கிரிப்பர் பெரிய விட்டம் கொண்ட ஒழுங்கற்ற பணிப்பகுதிகளைப் பிடிக்க முடியாதபோது மாற்றுத் தீர்வு தேவை.

  ❌ பரிந்துரைக்கப்படவில்லை, மாற்று மாதிரிகளைத் தேர்ந்தெடுக்கவும்:

     -- சாதாரணமாக திறந்த/பொதுவாக மூடிய பவர்-ஆஃப் ஹோல்டிங் ஒற்றை நடிப்பு தேவை → MHW2 கியர் ஸ்விங் கிரிப்பரைத் தேர்வு செய்யவும்

     -- 25மிமீக்கும் அதிகமான துளை மற்றும் கனமான கிளாம்பிங் விசை தேவை → MHW2 தொடரைத் தேர்வு செய்யவும் (அதிகபட்சமாக 40 துளை வரை)

     -- சிறிய தொடக்கப் பயணத்துடன் தூய இணையான நேரியல் கிளாம்பிங் → MHZ2 இணையான கிரிப்பரைத் தேர்வு செய்யவும்

முக்கிய தேர்வு வழிகாட்டுதல்கள்

     -- பணியிடத்தின் விட்டம் மற்றும் வெளிப்புற பரிமாணத்தின் படி துளையைத் தேர்ந்தெடுக்கவும்: 10(சிறியது) →16 →20 →25(நடுத்தர-பெரியது)

     -- PLC நிலை பின்னூட்டத்திற்கு -S காந்த வளையம் மற்றும் M9 தொடர் காந்த சுவிட்சுகள்

     -- மவுண்டிங் தேர்வு: நிலையான தட்டப்பட்ட துளைக்கான வெற்று; பிளாட்ஃபார்ம் மற்றும் பிராக்கெட் அசெம்பிளிக்கு ஏற்ற துளை வழியாக நிறுவலுக்கான பின்னொட்டு -2

     -- சுமை சரிபார்ப்பு: எல் ≤35 மிமீ தூரத்தை இறுக்கமாக வைத்திருங்கள்; முறுக்கு மற்றும் கிளாம்பிங் விசைக்கு பாதுகாப்பு காரணி ≥1.5 ஐ பராமரிக்கவும்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MHY2 கேம்-உந்துதல் 180° அகலமான ஸ்விங் நியூமேடிக் கிரிப்பர், டஸ்ட் எதிர்ப்பு கேம் டிரான்ஸ்மிஷன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இரட்டை நடிப்பு மட்டுமே, விருப்பமான காந்த சுவிட்ச் மற்றும் த்ரூ-ஹோல் மவுண்ட் உடன் ± 0.02mm ரிப்பீட் துல்லியம், பெரிய விட்டம் கொண்ட சுற்று மற்றும் ஒழுங்கற்ற வேலைக்கருவிகளைத் தேர்ந்தெடுப்பதற்கான இலகுரக சிறிய தீர்வு.
