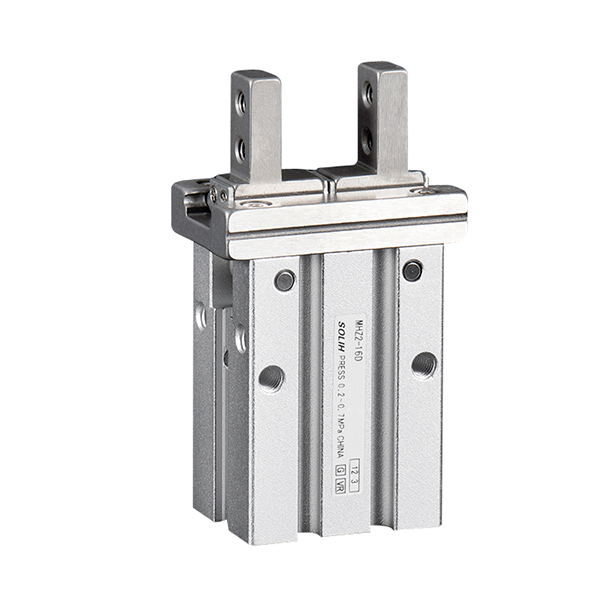

MHZ2 / MHZL2 பேரலல் ஏர் கிரிப்பர் முழு தயாரிப்பு அறிமுகம்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MHZ2 (ஸ்டாண்டர்ட் ஸ்ட்ரோக்) மற்றும் MHZL2 (லாங் ஸ்ட்ரோக்) ஆகியவை இரட்டை-பிஸ்டன் ஒத்திசைவான இணையான ஏர் கிரிப்பர்கள். சமச்சீர் இரட்டை பிஸ்டன்கள் மற்றும் துல்லியமான நேரியல் வழிகாட்டி தண்டவாளங்கள் மூலம் இயக்கப்படுகிறது, தாடைகள் திசைதிருப்பப்படாமல் இணையாகத் திறந்து மூடப்படும், அதி-உயர் மீண்டும் பொருத்துதல் துல்லியத்தை வழங்குகிறது. கிடைக்கும் துளைகள்: 10/16/20/25 மிமீ, மூன்று செயல்பாட்டு முறைகளை ஆதரிக்கிறது: இரட்டை நடிப்பு (D), ஒற்றை நடிப்பு பொதுவாக திறந்திருக்கும் (S), ஒற்றை நடிப்பு சாதாரணமாக மூடப்பட்டது (C). பல மாற்றக்கூடிய தாடை பாணிகள் மற்றும் பாடி போர்ட் தளவமைப்புகள் விருப்பமானவை, PLC இன்டர்லாக்கிற்கான திறந்த/மூடப்பட்ட நிலை சிக்னல்களைக் கண்டறிய M9BW காந்த சுவிட்சுகளுடன் இணக்கமாக இருக்கும்.

     -- MHZ2: ஸ்டாண்டர்ட் ஷார்ட் ஸ்ட்ரோக் யுனிவர்சல் கிரிப்பர், அதிவேக மற்றும் அதிசுழற்சி தானியங்கி வெகுஜன உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளது

     -- MHZL2: ஆழமான குழி மற்றும் பெரிய அளவிலான வொர்க்பீஸ் கையாளுதலுக்காக நீட்டிக்கப்பட்ட நீண்ட ஓப்பனிங் ஸ்ட்ரோக் மாறுபாடு

     இரண்டு தொடர்களும் ஒரே மாதிரியான மவுண்டிங் பரிமாணங்கள் மற்றும் உதிரி பாகங்களைப் பகிர்ந்து கொள்கின்றன, இறக்குமதி செய்யப்பட்ட சமமான கிரிப்பர்களுடன் முழுமையாக மாறக்கூடியவை. 3C எலக்ட்ரானிக்ஸ், துல்லியமான வன்பொருள், பேக்கேஜிங் ஆட்டோமேஷன் மற்றும் சிறிய பணிக்கருவி ஏற்றுதல்/இறக்கும் நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

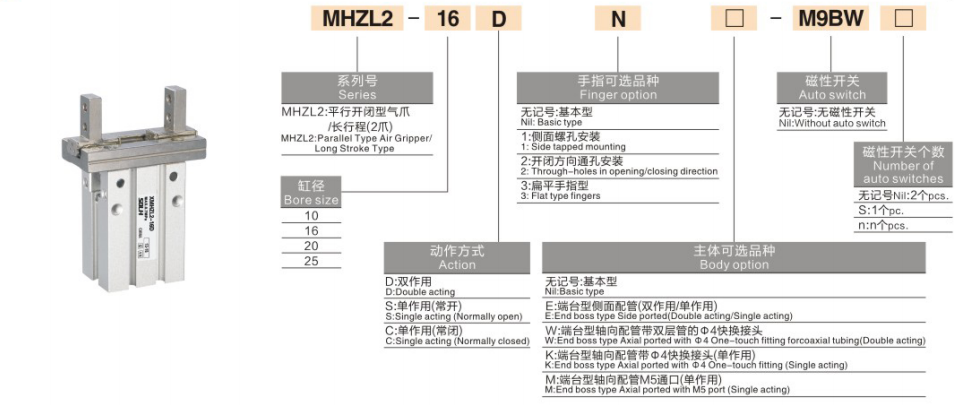

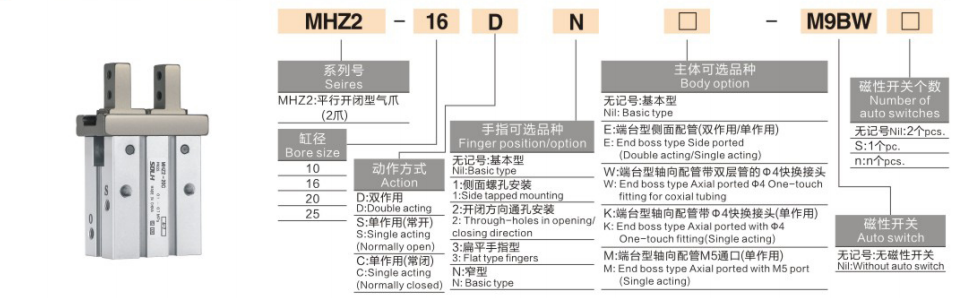

முழுமையான மாதிரி குறியீட்டு விதி

    உலகளாவிய வடிவம்:சீரிஸ்-போர்-ஆக்ஷன்-ஜா ஆப்ஷன்-பாடி போர்ட் ஆப்ஷன்-மேக்னடிக் ஸ்விட்ச் மாடல்-ஸ்விட்ச் அளவு

 1. குறியீடு பிரிவு வரையறை

   1.1 தொடர்

     -- MHZ2: ஸ்டாண்டர்ட் ஸ்ட்ரோக் 2-ஜாவ் பேரலல் கிரிப்பர்

     -- MHZL2: நீண்ட பக்கவாதம் 2-தாடை இணையான கிரிப்பர்

   1.2 துளை: 10 / 16 / 20 / 25 மிமீ

   1.3 செயல் முறை

     -- டி: டபுள் ஆக்டிங் - கிளாம்பிற்கு காற்று, ரிவர்ஸ் ஏர் ரிலீஸ், அதிகபட்ச கிளாம்பிங் ஃபோர்ஸ், வெகுஜன உற்பத்தி தரநிலை

     -- எஸ்: சிங்கிள் ஆக்டிங் இல்லை பொதுவாக ஓபன் - ஏர் சப்ளை கிளாம்ப்கள்; மின்சாரம் நிறுத்தப்படும்போது வசந்தம் தானாகவே வெளியிடுகிறது, சூடான ஸ்டாம்பிங் நிலையங்களில் பணிப்பகுதி நசுக்கப்படுவதைத் தவிர்க்கிறது

     -- சி: சிங்கிள் ஆக்டிங் NC பொதுவாக மூடப்பட்டது - காற்று விநியோக வெளியீடுகள்; ஸ்பிரிங் காற்றழுத்தம் இல்லாமல் கிளாம்பிங் விசையை வைத்திருக்கிறது, ரோபோ மேல்நிலை கையாளுதலுக்காக பணிப்பகுதி கைவிடப்படுவதைத் தடுக்கிறது

   1.4 தாடை விருப்பம்

     -- வெற்று: நிலையான அடிப்படை தாடை

     -- 1: நீட்டிக்கப்பட்ட தனிப்பயன் சாதனங்களை பொருத்துவதற்கு பக்கவாட்டில் தட்டப்பட்ட தாடை

     -- 2: ஃபிக்ஸ்ச்சர் ஃபிக்ஸிங்கிற்காக ஊடுருவிச் செல்லும் போல்ட் மூலம் துளை தாடை

     -- 3: மெல்லிய தாள்கள் மற்றும் குறுகிய இடைவெளி பணியிடங்களுக்கு மெல்லிய தட்டையான தாடை

     -- N: குறுகலான அகல தாடை, கச்சிதமான வரையறுக்கப்பட்ட உபகரண அமைப்புக்கான மெலிதான உடல்

   1.5 பாடி போர்ட் லேஅவுட்

     -- வெற்று: நிலையான பக்க விமான துறைமுகங்கள்

     -- இ: எண்ட் சைட் போர்ட் வகை (ஒற்றை/இரட்டை நடிப்புடன் இணக்கமானது)

     -- W: எண்ட் ஆக்சியல் போர்ட் முன் நிறுவப்பட்ட Φ4 இரட்டை புஷ்-இன் பொருத்துதல் (இரட்டை நடிப்பு மட்டும்)

     -- கே: Φ4 புஷ்-இன் பொருத்துதலுடன் எண்ட் அச்சு போர்ட் (ஒரே நடிப்பு)

     -- எம்: எண்ட் அச்சு M5 நேரான நூல் போர்ட் (ஒரே நடிப்பு)

  1.6 காந்த சுவிட்ச்

     -- வெற்று: நிலை கண்டறிதல் சுவிட்ச் இல்லாமல்

     -- M9BW / M9BL: நிலையான காந்த ரீட் கருத்து திறந்த/மூடப்பட்ட நிலைக்கு மாறவும்

   1.7 ஸ்விட்ச் அளவு பின்னொட்டு

     -- வெற்று: 2 பிசிக்கள் ஸ்டாண்டர்ட் சுவிட்சுகள், கிளாம்ப் & ரிலீஸ் நிலைகள் இரண்டையும் கண்டறியும்

     -- எஸ்: ஒற்றை நிலை கண்காணிப்புக்கு 1 பிசி ஒற்றை சுவிட்ச்

  2. வரிசை குறிப்பு எடுத்துக்காட்டுகள்

   2.1 MHZ2-16D-N-M9BW

     -- நிலையான ஸ்ட்ரோக் கிரிப்பர், போர் 16, இரட்டை நடிப்பு, குறுகிய தாடை, 2pcs M9BW காந்த சுவிட்சுகள், அடிப்படை பக்க போர்ட் உடல்.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- லாங் ஸ்ட்ரோக் கிரிப்பர், போர் 20, இரட்டை நடிப்பு, தட்டையான மெல்லிய தாடை, எண்ட் சைட் போர்ட் பாடி, ஒற்றை M9BW காந்த சுவிட்ச்.

MHZ2 VS MHZL2 மைய ஒப்பீட்டு அட்டவணை

பகிரப்பட்ட உள் கட்டமைப்பு & முக்கிய நன்மைகள் (MHZ2 & MHZL2)

  1. சமச்சீர் இரட்டை பிஸ்டன் ஒத்திசைவு இயக்கி

     -- இடது மற்றும் வலது பிஸ்டன்கள் சீரான அழுத்தத்துடன் தாடைகளை ஒத்திசைவாகத் தள்ளுகின்றன, பிடியின் போது பக்கவாட்டு மாற்றம் அல்லது முறுக்கு ஸ்லிப் இல்லை, சிப்ஸ் & பிசிபி போன்ற மைக்ரோ கூறுகளுக்கு நிலையான நிலைப்பாடு.

  2. உயர் உடைகள்-எதிர்ப்பு நேரியல் வழிகாட்டி ரயில்

     -- PTFE சுய-லூப்ரிகேட்டிங் ஸ்லைடர்கள், குறைந்த உராய்வு மற்றும் வலுவான தாக்க எதிர்ப்பு ஆகியவற்றுடன் இணைக்கப்பட்ட கடினமான குரோம் அலாய் வழிகாட்டி ரயில். தொழிற்சாலையிலிருந்து முன் நிரப்பப்பட்ட நீண்ட ஆயுள் கிரீஸ், எண்ணெய் இல்லாத காற்று சுற்று இணக்கமானது.

  3. அல்ட்ரா-ஹை ரிபீட் பொசிஷனிங் துல்லியம்

     -- அனைத்து 10~25 துளைகளிலும் ±0.01மிமீ மீண்டும் மீண்டும் செய்யக்கூடியது, துல்லியமான மின்னணுவியல் மற்றும் வன்பொருள் எடுப்பதற்கான பூஜ்ஜிய பரிமாண விலகல்.

  4. மல்டி-ஆங்கிள் யுனிவர்சல் மவுண்டிங்

     -- கீழே, இரண்டு பக்கங்களிலும் மற்றும் உடலின் மேற்புறத்திலும் தட்டப்பட்ட பெருகிவரும் துளைகள்; தாடைகள் பக்கவாட்டுத் தட்டு, துளை வழியாக, தட்டையான & குறுகலான பாணிகளை ஆதரிக்கின்றன, கிடைமட்டமாக, செங்குத்தாக அல்லது தலைகீழாக ஏற்றப்படுகின்றன.

  5. மூன்று பாதுகாப்பான வசந்த மீட்டமைப்பு முறைகள்

     -- இரட்டை நடிப்பு டி: 24 மணிநேர தொடர்ச்சியான வெகுஜன உற்பத்திக்கான நிலையான நிலையான கிளாம்பிங் விசை

     -- ஒற்றை நடிப்பு S NO: பவர் கட் மீது ஆட்டோ ரிலீஸ், ஹாட் பிரஸ் / ஸ்டாம்பிங் நிலையங்களில் பாகங்கள் நசுக்கப்படாமல் பாதுகாக்கிறது

     -- சிங்கிள் ஆக்டிங் சி என்சி: காற்று வழங்கல் இல்லாமல் நிரந்தரமான இறுக்கம், ஓவர்ஹெட் ரோபோட் ஈஓஏடிக்கு பணிக்கருவி விழும் அபாயத்தை நீக்குகிறது

  6. ஒருங்கிணைந்த காந்த நிலை கண்டறிதல்

     -- சிலிண்டர் உடலுக்குள் உள்ளமைக்கப்பட்ட காந்த வளையம்; M9BW சுவிட்ச், தானியங்கு இன்டர்லாக் லாஜிக்கிற்கான பணிப்பகுதி இருப்பு மற்றும் தாடையின் நிலையை தீர்மானிக்க பிஎல்சிக்கு டிஜிட்டல் சிக்னலை அனுப்புகிறது.

  7. பன்முகப்படுத்தப்பட்ட ஒருங்கிணைந்த துறைமுக தளவமைப்பு

     -- ஸ்டாண்டர்ட் சைட் போர்ட், எண்ட் சைட் போர்ட், ஆக்சியல் ப்ரீ-அசெம்பிள்டு புஷ்-இன் ஃபிட்டிங் விருப்பங்கள் ரோபோ எண்ட் எஃபெக்டருக்கான கூடுதல் அடாப்டர்கள் இல்லாமல் குழாய் ரூட்டிங்கை எளிதாக்குகின்றன.

ஒருங்கிணைந்த யுனிவர்சல் தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை

கோட்பாட்டு கிளாம்பிங் ஃபோர்ஸ் @0.5MPa (அலகு: N)

படிப்படியான தேர்வு வழிகாட்டி

  1. பக்கவாதம் தேர்வு

     -- சிறிய மெல்லிய பாகங்கள், குறுகிய திறப்பு, அதிக வேகம் மற்றும் அதிர்வெண் தேவை → MHZ2 நிலையான பக்கவாதம்

     -- பெரிய அளவிலான பணியிடங்கள், ஆழமான குழி மோல்டிங், பரந்த திறப்பு தேவை → MHZL2 நீண்ட பக்கவாதம்

  2. செயல் முறை தேர்வு

     -- 24 மணிநேர தொடர்ச்சியான உற்பத்தி, கிளாம்பிங் விசையை அதிகரிக்கவும் → D இரட்டை நடிப்பு

     -- ஹாட் பிரஸ் / ஸ்டாம்பிங் ஸ்டேஷன், மின் இழப்புக்குப் பிறகு ஒர்க்பீஸ் நசுக்குவதைத் தடுக்கவும் → S சிங்கிள் ஆக்டிங் எண்

     -- ரோபோ மேல்நிலை ஏற்றுதல்/இறக்குதல், மின்சாரம் செயலிழந்தால் பகுதி குறைவதைத் தவிர்க்கவும் → C ஒற்றை நடிப்பு NC

 3. தாடை உடை தேர்வு

     -- குறைந்த இடைவெளியுடன் கூடிய சிறிய சிறிய சாதனம் → N குறுகிய தாடை

     -- மெல்லிய தாள்கள், PCB, குறுகிய இடைவெளி கையாளுதல் → 3 தட்டையான மெல்லிய தாடை

     -- நீட்டிக்கப்பட்ட தனிப்பயன் சாதனங்களை ஏற்ற வேண்டும் → 1 பக்க தட்டப்பட்ட தாடை / 2 துளை தாடை

 4. பாடி போர்ட் லேஅவுட் தேர்வு

     -- நிலையான சாதாரண பணிநிலையம், நிலையான குழாய் ரூட்டிங் → வெற்று நிலையான பக்க போர்ட் உடல்

     -- ரோபோ ஈஓஏடி, ஸ்ட்ரீம்லைன் ட்யூபிங் லேஅவுட் → W/K/M அச்சு முன் நிறுவப்பட்ட புஷ்-இன் போர்ட் பாடி

     -- குறுகிய கேபினட் பக்க குழாய் இடம் → E எண்ட் சைட் போர்ட் பாடி

 5. நிலை சமிக்ஞை கண்டறிதல் தேர்வு

     -- முழு தானியங்கி உற்பத்தி வரி, PLC க்கு பணிப்பகுதி மற்றும் தாடை நிலை கருத்து தேவை → M9BW காந்த சுவிட்சுகள் (2pcs இயல்புநிலை)

     -- தானியங்கி சிக்னல் லாஜிக் இல்லாத எளிய கையேடு பொருத்துதல் → காந்த சுவிட்ச் இல்லாத அடிப்படை மாதிரி

வழக்கமான தொழில் பயன்பாட்டு காட்சிகள்

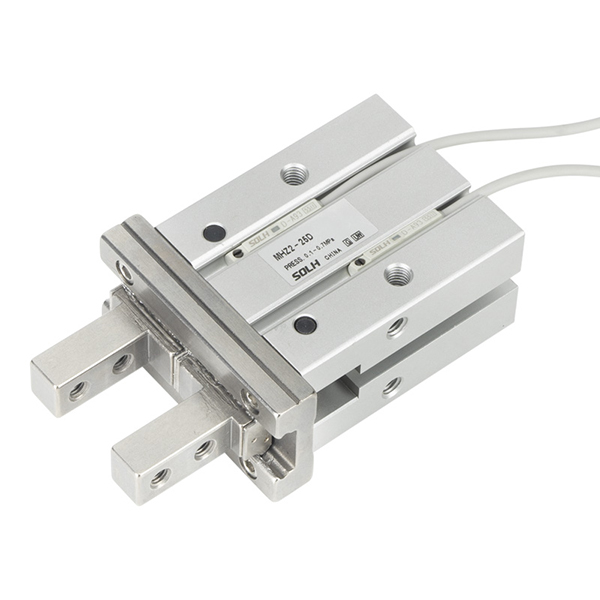

  1. MHZ2 நிலையான ஸ்ட்ரோக் பயன்பாடு

     -- 3C எலக்ட்ரானிக்ஸ்: அதிவேக வரிசைப்படுத்துதல் மற்றும் PCB, சில்லுகள், இணைப்பிகள், சிறிய பிளாஸ்டிக் பாகங்கள்

     -- துல்லியமான வன்பொருள்: மைக்ரோ தண்டுகள், திருகுகள், முத்திரையிடப்பட்ட மினியேச்சர் கூறுகளை அதிக அதிர்வெண் ஏற்றுதல் / இறக்குதல்

     -- பேக்கேஜிங் இயந்திரங்கள்: பாட்டில் மூடிகள், சிறிய அட்டைப்பெட்டிகள் மற்றும் லேபிள்களை நிலைப்படுத்துதல் மற்றும் இறுக்குதல்

     -- ஆப்டிகல் இன்ஸ்பெக்ஷன் கருவி: காட்சி கண்டறிதல் நிலையங்களுக்கான மினி பகுதி பொருத்துதல் சாதனம்

  2. MHZL2 லாங் ஸ்ட்ரோக் பயன்பாடு

     -- பெரிய பிளாஸ்டிக் பாகங்கள், தடித்த தட்டுகள் மற்றும் பல அடுக்கு அடுக்கப்பட்ட பொருள் பிடிப்பு

     -- ஆழமான குழி அச்சு பகுதி வெளியேற்றம், துணை ஊசி வடிவமைத்தல் பெரிய பணிப்பகுதியை இடித்தல்

     -- அட்டைப்பெட்டிகள், திடமான பிளாஸ்டிக் பெட்டிகள் மற்றும் பெரிதாக்கப்பட்ட பணிப்பகுதி பரிமாற்றம்

     -- கலப்பு அளவு மல்டி-ஸ்பெக் மெட்டீரியல் கையாளுதலுக்கான ரோபோ எண்ட் எஃபெக்டர்

நிலையான பொருத்தப்பட்ட நியூமேடிக் சர்க்யூட் தீர்வுகள்

  1. சர்க்யூட் 1: மாஸ் புரொடக்ஷன் லைன்களுக்கான டபுள் ஆக்டிங் கிரிப்பர்

     -- AFC ஏர் சர்வீஸ் யூனிட் → 4V210 5/2 சோலனாய்டு வால்வு → PU6 குழாய் → MHZ2/MHZL2 கிரிப்பர் (M9BW சுவிட்சுகள் பிஎல்சி டிஜிட்டல் உள்ளீட்டிற்கு வயர்டு)

  2. சர்க்யூட் 2: மேல்நிலை ரோபோக்களுக்கான பவர்-ஆஃப் ஹோல்ட் சேஃப்டி சர்க்யூட்

     -- AR அழுத்த சீராக்கி → 3V 3/2 சோலனாய்டு வால்வு → MHZ2-XXC ஒற்றை நடிப்பு NC நீண்ட ஸ்ட்ரோக் கிரிப்பர்

  3. சர்க்யூட் 3: மினி மேனுவல் சிம்பிள் ஃபிக்சர் சர்க்யூட்

     -- AC1500 மினி விமான சேவை அலகு → 3F அடி வால்வு → PU4 மெல்லிய குழாய் → MHZ2-10D மினியேச்சர் நிலையான கிரிப்பர்

செயல்பாடு மற்றும் பராமரிப்பு முன்னெச்சரிக்கைகள்

     -- AF தொடர் 5μm துல்லியமான காற்று வடிகட்டியை கிரிப்பரின் மேல்நோக்கி நிறுவவும்; வழிகாட்டி ரயிலில் நுழையும் தூசி நெரிசலை ஏற்படுத்துகிறது மற்றும் சேவை வாழ்க்கையை வெகுவாகக் குறைக்கிறது.

     -- பணிப்பகுதியின் ஈர்ப்பு மையத்தை தாடையின் மைய அச்சுடன் கண்டிப்பாக சீரமைக்கவும்; விசித்திரமான ஒருதலைப்பட்ச கனமான சுமை சீரற்ற ரயில் சிராய்ப்புக்கு வழிவகுக்கிறது.

     -- உயர் சுழற்சி செயல்பாட்டிற்கு நிலையான 0.4~0.5MPa காற்றழுத்தத்தை பராமரிக்கவும்; முழு 0.7MPa அழுத்தத்தின் கீழ் நீண்ட கால தொடர் ஓட்டத்தைத் தவிர்க்கவும்.

     -- அதிவேக தாடை பாதிப்பிலிருந்து ஆய்வு சேதத்தைத் தடுக்க காந்த சுவிட்சுகளுக்கான ரிசர்வ் பஃபர் கிளியரன்ஸ்.

     -- வலுவான அமிலம், காரம் அல்லது அதிக செறிவு கொண்ட கரிம கரைப்பான் கொண்ட சூழலில் நீண்ட காலத்திற்கு பயன்படுத்த வேண்டாம்; சீல் கூறுகள் அரிக்கப்படும் மற்றும் முன்கூட்டியே தோல்வியடையும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MHZ2 தரநிலை உயர்-அதிர்வெண் மற்றும் MHZL2 லாங்-ஸ்ட்ரோக் பேரலல் நியூமேடிக் க்ரிப்பர்கள் இரட்டை-பிஸ்டன் நேரியல் வழிகாட்டி கட்டமைப்பை ±0.01mm துல்லியம், D/S/C மூன்று செயல் முறைகள் மற்றும் பல மாற்றக்கூடிய தாடை மற்றும் போர்ட் விருப்பங்கள், M9BW, காந்தப் பொசிஷன் ரோபோட், 3 பயன்படுத்தப்பட்ட ஸ்விட்ச்கள், பரந்த காந்தப் பொசிஷன் ரோபோட் ஆகியவற்றுடன் பொருத்தப்பட்டுள்ளன. தானியங்கி பணிப்பக்கத்தை இறுக்குதல், எடுத்தல் மற்றும் மாற்றுதல்.
