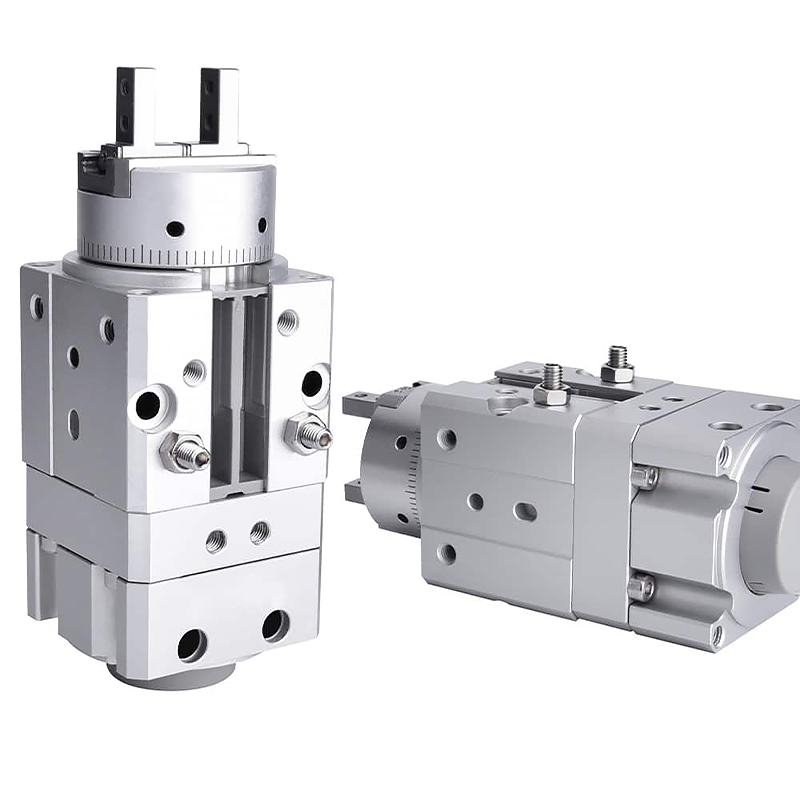

MRHQ தொடர் ஒருங்கிணைந்த ரோட்டரி கிரிப்பர் (வேன் வகை, கிரிப்பிங் & ரோட்டேஷன் ஆல் இன் ஒன்)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MRHQ தொடர் என்பது வேன்-வகை ரோட்டரி சிலிண்டர் மற்றும் இணையான 2-தாடை கிரிப்பர் ஆகியவற்றை இணைக்கும் ஒரு ஒருங்கிணைந்த ஆக்சுவேட்டராகும். முக்கிய நன்மைகள்: அல்ட்ரா-காம்பாக்ட் ஒருங்கிணைந்த கட்டமைப்பு, நிலையான 90° / 180° ஸ்விங் கோணங்கள், ±10° கோண நேர்த்தியான சரிசெய்தல், 5-திசை உலகளாவிய மவுண்டிங், அதிவேக மற்றும் உயர் துல்லிய செயல்பாடு. லைட் & மீடியம் லோட் ஒர்க்பீஸ் கிளாம்பிங், ஃபிளிப்பிங், டிரான்ஸ்ஃபர் லைன் திசை மாற்றம் மற்றும் வரையறுக்கப்பட்ட விண்வெளி நிலையங்களுக்கு இது விருப்பமான தீர்வாகும். மெக்கானிக்கல் அமைப்பை எளிதாக்க ரோட்டரி டேபிள் + தனி கிரிப்பர் ஆகியவற்றின் தனித்த கலவையை மாற்றவும்.

முக்கிய அமைப்பு & வேலை அம்சங்கள்

     -- இயக்கக் கோட்பாடு: ஒருங்கிணைந்த வேன் ரோட்டரி யூனிட் அவுட்புட் ஷாஃப்ட் சுழற்சியை இயக்குகிறது, உள்ளமைக்கப்பட்ட இணையான கிரிப்பருடன் பொருந்துகிறது. கூடுதல் இணைப்பு அடைப்புக்குறிகள் இல்லாமல் ஒரு துண்டு அமைப்பு.

     -- ஒருங்கிணைப்பு தகுதி: ஸ்பிலிட் ரோட்டரி டேபிள் + கிரிப்பர் அசெம்பிளியுடன் ஒப்பிடும்போது ஒட்டுமொத்த நீளம் ~20% குறைக்கப்பட்டது. மென்மையான இயக்கம் மற்றும் விரைவான பதிலுக்காக சுழற்சியின் போது குழாய்கள்/கேபிள்களை ஆடுவதையும் இழுப்பதையும் தவிர்க்கவும்.

     -- ஸ்விங் ஆங்கிள் சரிசெய்தல்: நிலையான 90° மற்றும் 180° பதிப்புகள். எண்ட் ஸ்டாப் திருகுகள் பல கோண பொருத்துதல் தேவைகளை பூர்த்தி செய்ய ±10° மொத்த சரிசெய்தலை (ஒவ்வொரு முனையிலும் ±5°) செயல்படுத்துகிறது.

     -- நெகிழ்வான மவுண்டிங்: 5 மவுண்டிங் முகங்கள் (2 அச்சு முனை முகங்கள் + 3 பக்கவாட்டு பக்கங்கள்). விரைவாக மையப்படுத்துவதற்கும் எளிதாக அசெம்ப்ளி செய்வதற்கும் மேல்/கீழே மற்றும் பக்கவாட்டு பொருத்துதல் பின் துளைகளில் முதலாளிகளைக் கண்டறிதல்.

     -- பொருள் & நீடித்து நிலை: கடினமான அனோடைஸ் அலுமினிய உடல், அணிய-எதிர்ப்பு வேன் முத்திரைகள் மற்றும் துருப்பிடிக்காத எஃகு தாடைகள். இயந்திர சேவை வாழ்க்கை ≥5 மில்லியன் சுழற்சிகள், உயர் அதிர்வெண் தானியங்கு வரிகளுக்கு நிலையானது.

     -- சென்சார் இணக்கத்தன்மை: காந்த வளையம் பொருத்தப்பட்ட தொழிற்சாலை. நான்கு காந்த சுவிட்சுகள் வரை ஆதரிக்கிறது: இரண்டு சுழலும் வரம்பு கண்டறிதல் மற்றும் இரண்டு தாடை திறந்த/மூடிய கருத்து முழு மூடிய-லூப் நிலை கட்டுப்பாட்டை உணர.

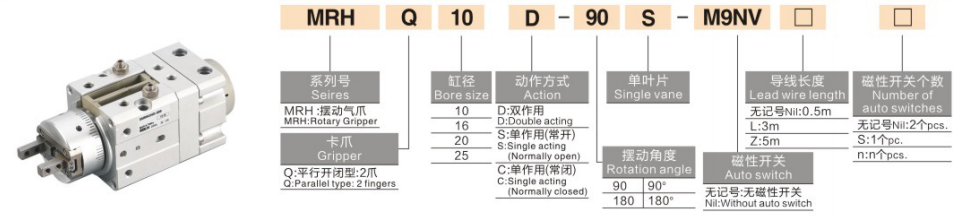

முழுமையான மாதிரி குறியீட்டு விதி

 1. மாதிரி எடுத்துக்காட்டு: MRHQ16D-90S-M9B

  2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- MRHQ10D-90S: போர் 10, இரட்டை நடிப்பு தாடை, 90° சுழற்சி, ஒற்றை வேன் ரோட்டரி அலகு, சுவிட்ச் இல்லாமல்

     -- MRHQ25D-180S-M9BW: போர் 25, 180° ஸ்விங், M9BW காந்த சுவிட்ச் பொருத்தப்பட்டுள்ளது

யுனிவர்சல் கோர் டெக்னிக்கல் விவரக்குறிப்புகள் (சோதனை அழுத்தம்:0.5MPa)

முக்கிய போட்டி நன்மைகள்

  1. கச்சிதமான ஆல் இன் ஒன் அமைப்பு, இடத்தைச் சேமிக்கும் & நிலையான இயக்கம்

     -- ஒருங்கிணைந்த பிடிப்பு மற்றும் சுழற்சி செயல்பாடு ஒட்டுமொத்த பரிமாணத்தை குறைக்கிறது, சுழற்சியின் போது கேபிள்/குழாய் இழுவை நீக்குகிறது, குறுகிய உபகரண துவாரங்களுக்கு சிறந்தது.

  2. சிறந்த கோண டியூனிங்குடன் நிலையான 90° / 180° ஸ்விங்

     -- சரிசெய்யக்கூடிய ±10° சுழற்சி வரம்பு, பணிப்பகுதியை புரட்டுதல், திசை பரிமாற்றம் மற்றும் பல கோண நிலைப்படுத்தல் செயல்முறைகளுக்கு ஏற்றது.

  3. 5-திசை மவுண்டிங் + துல்லியமான இருப்பிட அமைப்பு

     -- அச்சு மற்றும் பக்கவாட்டு பல-நோக்குநிலை நிறுவல், முதலாளிகளைக் கண்டறிதல் மற்றும் பின் துளைகள் ஆகியவை மையப்படுத்துதலை எளிதாக்குகின்றன மற்றும் ஆணையிடும் நேரத்தை குறைக்கின்றன.

  4. ஒளி/நடுத்தர சுமைகளுக்கு அதிக அதிர்வெண் & உயர் துல்லியம்

     -- தாடை மீண்டும் துல்லியம் ± 0.01mm, தாடை சைக்கிள் 180cpm வரை; 0.1 ~ 5 கிலோ வரையிலான பணியிடங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.

  5. PLC இன்டர்லாக்கிற்கான மல்டி-பாயின்ட் சென்சார் கண்காணிப்பு

     -- நான்கு காந்த சுவிட்சுகள் வரை ஒரே நேரத்தில் ரோட்டரி வரம்பு நிலைகள் மற்றும் தாடை திறந்த/மூடப்பட்ட நிலையை கண்காணிக்க, தானியங்கி வரிசைமுறை கட்டுப்பாட்டிற்கு ஏற்றப்படும்.

மவுண்டிங் முறைகள் & வழக்கமான தொழில்துறை பயன்பாடுகள்

  1. மவுண்டிங் விருப்பங்கள்

     -- அச்சு கிடைமட்ட மவுண்டிங்: அசெம்பிளி லைன்களில் ஒர்க்பீஸ் திசை மாற்றம்

     -- நீளமான செங்குத்து மவுண்டிங்: மேல்-கீழ் ஏற்றுதல் மற்றும் இயந்திர கருவிகளுக்கான விற்றுமுதல் நடவடிக்கை

     -- பக்கவாட்டு பக்க மவுண்டிங்: கட்டுப்படுத்தப்பட்ட நிலையங்களில் பக்க பிடிப்பு மற்றும் புரட்டுதல்

  2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- 3C & எலெக்ட்ரானிக்ஸ்: ஃபோன் ஹவுசிங்ஸ், பேட்டரி கவர்கள் மற்றும் மினியேச்சர் துல்லியமான உதிரிபாகங்களைப் பிடிப்பது மற்றும் புரட்டுவது

     -- வாகனக் கூறுகள்: உட்புற பிளாஸ்டிக் பாகங்கள், ரப்பர் கூறுகள் மற்றும் சிறிய வார்ப்புகளை மாற்றுதல்

     -- பேக்கேஜிங் & லாஜிஸ்டிக்ஸ்: சிறிய பெட்டிகள், தட்டுகள் மற்றும் பேக் செய்யப்பட்ட பொருட்களுக்கான திசை மாற்றம்

     -- பொது ஆட்டோமேஷன்: ஸ்டேஷன் ஸ்விட்சிங், 180° ஒர்க்பீஸ் டர்ன்ஓவர் மற்றும் பொசிஷனிங் அசெம்பிளி

3-படி விரைவான தேர்வு வழிகாட்டி

  1. பணிப்பகுதி வெகுஜன அடிப்படையில் துளை தேர்வு

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. குறைந்தபட்சம் 30% பாதுகாப்பு விளிம்பை பராமரிக்கவும்.

  2. ஸ்விங் கோண உறுதி

     -- 90° விற்றுமுதல் 90S ஐத் தேர்ந்தெடுக்கவும்; 180° புரட்டுவதற்கு 180S ஐத் தேர்ந்தெடுக்கவும். ரோட்டரி ஸ்ட்ரோக் ஃபைன் அட்ஜஸ்ட்மெண்ட் தேவைப்பட்டால் MRHQஐ தேர்வு செய்யவும்.

  3. கட்டமைப்பு பொருத்தம்

     -- க்ளோஸ்டு-லூப் பொசிஷன் கன்ட்ரோல்: ரோட்டரி மற்றும் ஜாவ் நிலை இரண்டையும் கண்காணிக்க நான்கு M9 தொடர் காந்த சுவிட்சுகளை நிறுவவும்.

     -- வரையறுக்கப்பட்ட நிறுவல் தளவமைப்பு: ஸ்பிலிட் ரோட்டரி டேபிள் + கிரிப்பர் அசெம்பிளிக்குப் பதிலாக MRHQ ஒருங்கிணைந்த மாதிரிக்கு முன்னுரிமை கொடுங்கள்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MRHQ வேன்-வகை ஒருங்கிணைந்த ரோட்டரி கிரிப்பர், இணையான தாடைக் கட்டுதல் மற்றும் சுழலும் விற்றுமுதல் ஆகியவற்றை நிலையான 90°/180° அனுசரிப்பு ஸ்விங் கோணம், 5-திசை மவுண்டிங் மற்றும் மல்டி-சென்சார் இணக்கத்தன்மையுடன் ஒரு சிறிய அலகுடன் இணைக்கிறது; பணிப்பகுதியை புரட்டுதல், ஏற்றுதல்/இறக்குதல் மற்றும் வரையறுக்கப்பட்ட-வெளி தானியங்கு உற்பத்திக் கோடுகளில் திசைப் பரிமாற்றத்திற்கான சரியான ஒளி மற்றும் நடுத்தர சுமை தீர்வு.
