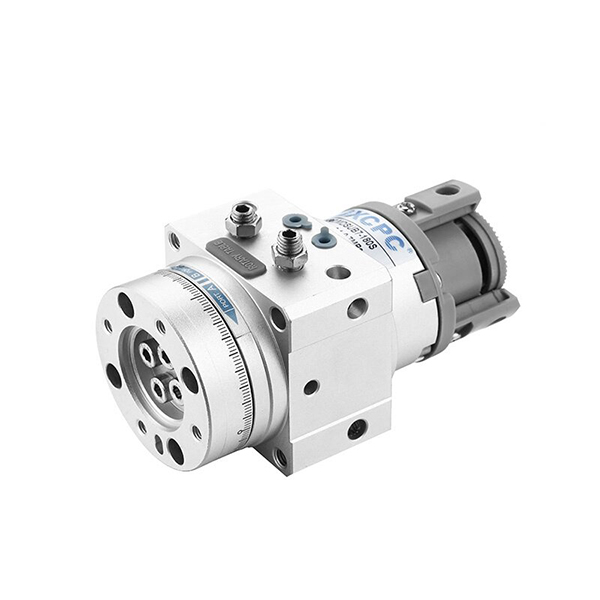

MSUB தொடர் வேன் ரோட்டரி சிலிண்டர் | உயர் துல்லியமான கச்சிதமான ஊசலாடும் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH MSUB தொடர் என்பது ஒளி-சுமை துல்லியமான ஊசலாட்ட பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர்-துல்லியமான ஒற்றை-வேன் ரோட்டரி டேபிள் சிலிண்டர் ஆகும். இது ஒரு ஒருங்கிணைந்த கச்சிதமான அமைப்பு, நன்றாகச் சரிசெய்யக்கூடிய ஸ்விங் கோணம், பல-மேற்பரப்பு மவுண்டிங் மற்றும் அல்ட்ரா-லோ பேக்லாஷ் செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. 4 அளவு விவரக்குறிப்புகளை உள்ளடக்கியது (போர் φ10/φ15/φ20/φ30 உடன் தொடர்புடையது), இது கையாளுபவர் சுழற்சி, சிறிய அட்டவணைப்படுத்தல் பொருத்துதல் மற்றும் பணிப்பகுதி ஃபிளிப்பிங் நிலையங்கள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது தானியங்கு துல்லியமான உற்பத்தி வரிகளுக்கு முக்கிய உயர்-துல்லியமான ஸ்விங் தீர்வாக செயல்படுகிறது.

  1.1 ஒருங்கிணைந்த ரோட்டரி டேபிள் & சிலிண்டர் அமைப்பு

     ரோட்டரி பிளாட்ஃபார்ம் மற்றும் டிரைவிங் சிலிண்டரின் ஒருங்கிணைந்த வடிவமைப்பு மேம்பட்ட ஒட்டுமொத்த விறைப்புத்தன்மையுடன் கியர் கிளியரன்ஸ் முழுவதுமாக நீக்குகிறது. நிலையான மாடல் அதி-குறைந்த ரன்அவுட் சகிப்புத்தன்மையை அடைகிறது, அதே சமயம் மேம்படுத்தப்பட்ட MSUA உயர்-துல்லியமான பதிப்பு ≤0.03mm க்குள் பிளாட்ஃபார்ம் தள்ளாட்ட துல்லியத்தை வழங்குகிறது, இது நிலையான மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய துல்லியமான நிலைப்படுத்தலை உறுதி செய்கிறது.

 1.2 உயர்-சுமை ஒற்றை வேன் வடிவமைப்பு

     உகந்த ஒற்றை-வேன் கட்டமைப்பு அமைப்பை ஏற்று, சிலிண்டர் சிறிய அளவு மற்றும் இலகுவான எடையைக் கொண்டுள்ளது. அதன் சுமை திறன் அதே அளவு பாரம்பரிய CRB1 தொடர் சிலிண்டர்களை விட 2~3 மடங்கு அதிகமாக உள்ளது, ஒரே நேரத்தில் மினியேட்டரைசேஷன் மற்றும் அதிக முறுக்கு வெளியீட்டை உணர்கிறது.

  1.3 துல்லியமாக சரிசெய்யக்கூடிய ஸ்விங் ஆங்கிள்

     • நிலையான பக்கவாதம்: 90° / 180° மாறுபட்ட ரோட்டரி தேவைகளுக்கு விருப்பமானது.

     • சிறந்த சரிசெய்தல் சகிப்புத்தன்மை: ஒற்றை-வேன் வடிவமைப்பு இரு முனைகளிலும் ±5° நன்றாகச் சரிசெய்வதை ஆதரிக்கிறது; இரட்டை வேன் வகை ± 2.5° ஃபைன் டியூனிங்கை ஆதரிக்கிறது.

     • நிலைப்படுத்தல் துல்லியம்: 90°±10′ / 180°±10′ கடுமையான ஸ்விங் ஆங்கிள் சகிப்புத்தன்மை, உயர் துல்லியமான அட்டவணைப்படுத்தல் மற்றும் புரட்டுதல் தேவைகளைப் பூர்த்தி செய்கிறது.

 1.4 நெகிழ்வான மவுண்டிங் & பைப்பிங் விருப்பங்கள்

     • குழாய் முறை: சைட் பைப்பிங் மற்றும் அச்சு பைப்பிங் விருப்பமானது; காந்த சுவிட்ச் பொருத்தப்பட்ட மாதிரிகள் நிலையான சமிக்ஞை கையகப்படுத்துதலுக்கான பக்க குழாய்களை மட்டுமே ஆதரிக்கின்றன.

     • மவுண்டிங் பயன்முறை: மல்டி-ஃபேஸ் ஃபிளேஞ்ச் அமைப்பு சர்வ-திசை நிறுவலை ஆதரிக்கிறது, சாதனங்களின் உள் இடத்தை திறம்பட சேமிக்கிறது மற்றும் சிறிய தளவமைப்பு காட்சிகளுக்கு ஏற்றது.

  1.5 குறைந்த கசிவு & நீண்ட சேவை வாழ்க்கை

     உள் மற்றும் வெளிப்புற காற்று கசிவைக் குறைக்க தனிப்பயனாக்கப்பட்ட சிறப்பு சீல் கட்டமைப்பை ஏற்றுக்கொள்வது. நிலையான எண்ணெய்-இலவச செயல்பாட்டு வடிவமைப்பு சுத்தமான உற்பத்தி சூழல்கள் மற்றும் பொதுவான தொழில்துறை வேலை நிலைமைகளுக்கு ஏற்றது, பராமரிப்பு செலவுகளைக் குறைத்தல் மற்றும் தொடர்ச்சியான சேவை வாழ்க்கையை நீட்டிக்கிறது.

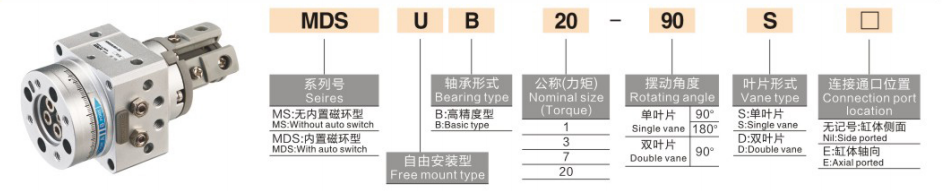

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1. வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: MSUB7-180S, MDSUB20-90S

  2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     • நிலையான காந்தம் அல்லாத மாதிரி: MSUB7-180S (அளவு 7, 180° ஸ்விங் கோணம், காந்த வளையம் இல்லாமல்)

     • காந்த பின்னூட்ட மாதிரி: MDSUB20-90S (அளவு 20, 90° ஸ்விங் கோணம், சுவிட்ச் நிறுவலுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம்)

3. பொது தொழில்நுட்ப அளவுருக்கள் (20℃, நிலையான நிலை)

  3.1 அடிப்படை விவரக்குறிப்புகள்

     • செயல்பாட்டு முறை: இரட்டை நடிப்பு ஒற்றை வேன்

     • வேலை செய்யும் திரவம்: அழுத்தப்பட்ட காற்று (எண்ணெய் இல்லாத செயல்பாடு)

     • சுற்றுப்புற வெப்பநிலை: 5℃~60℃

     • வேலை அழுத்த வரம்பு: அளவு 1: 0.2~0.7MPa; அளவு 3/7: 0.15~0.7MPa; அளவு 20: 0.15~1.0MPa

     • ஸ்விங் நேரம் (@0.5MPa): 0.07~0.3வி/90° (சரிசெய்யக்கூடியது)

     • தாங்கி வகை: அதிக சுமை நெகிழ் தாங்கி

  3.2 முக்கிய செயல்திறன் அளவுரு அட்டவணை

4. முக்கிய கட்டமைப்பு மற்றும் தேர்வு வழிகாட்டுதல்கள்

  4.1 அளவு தேர்வு (முறுக்கு மற்றும் சுமை அடிப்படையில்)

     • அளவு 1 (φ10): 0.3N·m முறுக்கு வெளியீடு, மைக்ரோ அல்ட்ரா-லைட் லோட் (≤1kg) மற்றும் உயர் அதிர்வெண் துல்லியமான ரோட்டரி மோஷன் காட்சிகளுக்கு ஏற்றது.

     • அளவு 3 (φ15): 0.7N·m முறுக்குவிசை வெளியீடு, சிறிய ஒளி-சுமை (1~3kg) பயன்பாடுகளான ரோபோடிக் கை மூட்டு சுழற்சி போன்றவற்றுக்கு ஏற்றது.

     • அளவு 7 (φ20): 0.9N·m முறுக்குவிசை வெளியீடு, சிறிய மற்றும் நடுத்தர சுமை (3~5kg) இன்டெக்சிங் பொசிஷனிங் மற்றும் ஒர்க்பீஸ் ஃபிளிப்பிங் ஸ்டேஷன்களுடன் சரியாகப் பொருந்துகிறது.

     • அளவு 20 (φ30): 2.9N·m உயர் முறுக்கு வெளியீடு, நடுத்தர கனமான சுமை (5~10kg) ஹெவி-டூட்டி ரோட்டரி பொசிஷனிங் பணிகளுக்குப் பொருந்தும்.

  4.2 கோணம் & துல்லியத் தேர்வு

     • 90° ஸ்விங் ஆங்கிள்: வலது-கோண புரட்டுதல் மற்றும் திசை மாறுதலுக்காக வடிவமைக்கப்பட்டுள்ளது, பணிப்பகுதி ஏற்றுதல்/இறக்குதல் மற்றும் 90° திசைமாற்றி பொருத்துதல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

     • 180° ஸ்விங் ஆங்கிள்: அரை-சுழற்சி சுழற்சி மற்றும் பணிப்பகுதியை புரட்டுவதற்கு ஏற்றது, 180° ரிவர்ஸ் பொசிஷனிங் மற்றும் இருதிசை நிலைய மாறுதல் ஆகியவற்றை உணர்தல்.

     • உயர் துல்லிய மேம்படுத்தல்: பிளாட்ஃபார்ம் தள்ளாட்டத் துல்லியம் ≤0.03mm உடன் அதி-உயர் துல்லியத் தேவைகளுக்கு MSUA தொடரைத் தேர்வு செய்யவும்.

  4.3 காந்த சுவிட்ச் கட்டமைப்பு

     • MSUB (காந்தம் அல்லாதது): காந்த வளையம் இல்லாத அடிப்படை சிக்கனமான பதிப்பு, சிக்னல் பின்னூட்ட தேவை இல்லாமல் எளிய சுழற்சி இயக்கத்திற்கு செலவு குறைந்ததாகும்.

     • MDSUB (காந்தம்): உள்ளமைக்கப்பட்ட காந்த வளையம், D-T791/D-T792 காந்த சுவிட்சுகளுடன் இணக்கமானது, தன்னிச்சையாக சரிசெய்யக்கூடிய உணர்திறன் நிலைகள், தானியங்கு PLC சிக்னல் இணைப்புக் கட்டுப்பாட்டை ஆதரிக்கிறது.

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • துல்லியமான ரோபோ அமைப்புகள்: சிறிய ரோபோ கூட்டு சுழற்சி மற்றும் எண்ட்-எஃபெக்டர் ஸ்விங்கிங்கிற்குப் பயன்படுத்தப்படுகிறது, இதில் இலகுரக, கச்சிதமான அளவு மற்றும் உயர் நிலைப்படுத்தல் மீண்டும் மீண்டும் செய்யக்கூடியது.

     • தானியங்கு குறியீட்டு நிலையங்கள்: எலக்ட்ரானிக்ஸ் மற்றும் சிறிய வீட்டு உபயோகத் தொழில்களில் 90°/180° துல்லியமான அட்டவணைப்படுத்தல், கண்டறிதல் பொருத்துதல் மற்றும் அசெம்பிளி ஸ்டேஷன் பொருத்துதல் ஆகியவற்றுக்கு ஏற்றது.

     • ஒர்க்பீஸ் ஃபிளிப்பிங் & ஸ்டீயரிங்: கன்வேயர் லைன்களில் லைட்-லோட் ஒர்க்பீஸ்களை (≤10kg) புரட்டுவதற்கும் திசை மாற்றுவதற்கும் ஏற்றது, பூஜ்ஜிய-பின்னடைவு மற்றும் குறைந்த தாக்கம் கொண்ட மென்மையான சுழற்சியை அடைகிறது.

     • சிறிய ரோட்டரி தளங்கள்: மைக்ரோ சுழலும் தளங்கள், லேபிள் பிரிண்டிங் மற்றும் ஸ்டேஷன் சுழற்சியைக் குறிக்கும், நெகிழ்வான நிறுவல் மற்றும் குறைந்த பராமரிப்பு சிரமத்துடன் பரவலாகப் பயன்படுத்தப்படுகிறது.

6. MSUB vs CRB2 / CRBU2 தொடர் விரைவான ஒப்பீடு

7. 3-படி விரைவான தேர்வு வழிகாட்டி

     1. அளவு தேர்வு: பாதுகாப்பு காரணி ≥2 உடன் பணிக்கருவி எடை மற்றும் சுழற்சி ஆரம் ஆகியவற்றின் அடிப்படையில் முறுக்கு விசையைக் கணக்கிடவும். ≤1kgக்கு அளவு 1, 1~3kgக்கு அளவு 3, 3~5kgக்கு அளவு 7, 5~10kgக்கு அளவு 20 என்பதைத் தேர்ந்தெடுக்கவும்.

     2. கோணத் தேர்வு: வலது-கோண புரட்டுதல் மற்றும் திசைமாற்றி 90° ஸ்விங் கோணத்தைத் தேர்ந்தெடுக்கவும்; அரை-சுழற்சி புரட்டுதல் மற்றும் தலைகீழ் நிலைப்படுத்தலுக்கு 180° ஸ்விங் கோணத்தைத் தேர்ந்தெடுக்கவும்.

     3. செயல்பாட்டுத் தேர்வு: சிக்னல் பின்னூட்டம் மற்றும் பிஎல்சி இணைப்புக்கு காந்த வளையத்துடன் MDSUBஐத் தேர்ந்தெடுக்கவும்; அதி-உயர் துல்லியமான பொருத்துதல் கோரிக்கைகளுக்கு MSUA தொடருக்கு மேம்படுத்தவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MSUB சீரிஸ் காம்பாக்ட் வேன் ரோட்டரி உருளையானது ஒருங்கிணைந்த உயர்-துல்லியமான அட்டவணை வடிவமைப்பு, அனுசரிப்பு ஸ்விங் கோணம் மற்றும் அதிக சுமை திறன் ஆகியவற்றைக் கொண்டுள்ளது, குறைந்த பின்னடைவு, உயர்-நிலைத்தன்மை மற்றும் 10 கிலோ-நிலை ஒளி-சுமை தானியங்கு ஃபிளிப்பிங் மற்றும் இன்டெக்சிங் நிலையங்களுக்கான துல்லியமான ரோட்டரி தீர்வுகளை வழங்குகிறது.
