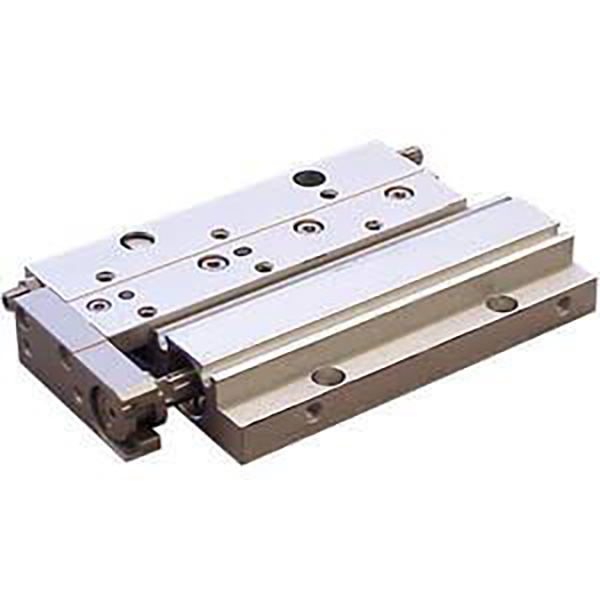

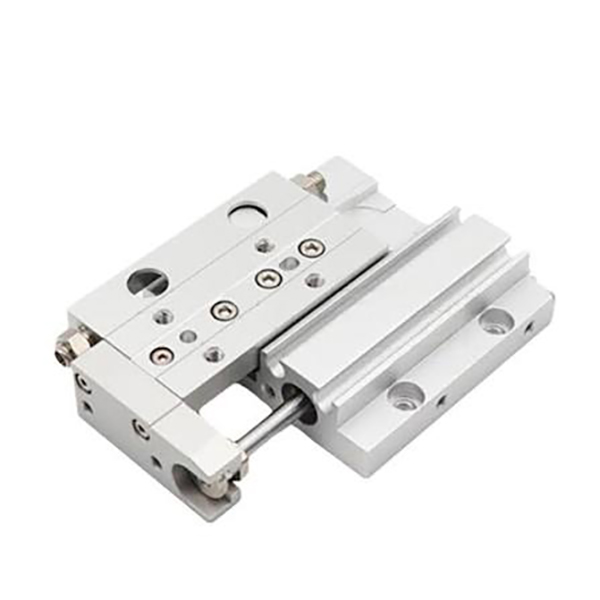

MXF தொடர் அல்ட்ரா-தின் ஹை-ரிஜிடிட்டி நியூமேடிக் ஸ்லைடு டேபிள்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MXF தொடர் உயரம்-வரையறுக்கப்பட்ட தன்னியக்க சாதனங்களுக்காக வடிவமைக்கப்பட்ட மிக மெல்லிய, உயர்-விறைப்பு, நீண்ட ஸ்ட்ரோக் நியூமேடிக் ஸ்லைடு அட்டவணை ஆகும். சிலிண்டர் மற்றும் கிராஸ் ரோலர் வழிகாட்டி ரயில், இரட்டை பக்க மேல்/கீழ் மவுண்டிங் அமைப்பு மற்றும் நடுத்தர சுமை தாங்கும் திறன் ஆகியவற்றின் இணையான அமைப்பைக் கொண்டுள்ளது, அதே விவரக்குறிப்பின் வழக்கமான MXS ஸ்லைடுகளை விட 40% மெலிதான மிகக் குறைந்த உடல் உயரத்தை இது அடைகிறது. நிலையான நடுத்தர-துல்லியமான பொருத்துதல், மென்மையான நீண்ட-ஸ்ட்ரோக் செயல்பாடு மற்றும் உயர்-அதிர்வெண் சுழற்சி நீடித்துழைப்பு ஆகியவற்றுடன், இது துல்லியமான பொருள் கையாளுதல், அசெம்பிளி மற்றும் ஸ்டேஷன் மாறுதல் ஆகியவற்றிற்கான முக்கிய பிரதான குறைந்த சுயவிவர ஸ்லைடு தீர்வாக செயல்படுகிறது.

முக்கிய நிலை மற்றும் கட்டமைப்பு அம்சங்கள்

     -- இரட்டை நடிப்பு ஓட்டுநர் அமைப்பு: φ8 முதல் φ20 மிமீ வரையிலான துளை அளவுகள் கொண்ட நிலையான இரட்டை-செயல்பாட்டு செயல்பாட்டை ஏற்றுக்கொள்கிறது, 20~180N இன் நம்பகமான நடுத்தர சுமை வெளியீட்டை வழங்குகிறது, நடுத்தர-கடமை துல்லியமான கையாளுதல் காட்சிகளை முழுமையாகப் பொருத்துகிறது.

     -- இணை சிலிண்டர் & குறுக்கு உருளை வழிகாட்டி வடிவமைப்பு: வழிகாட்டி இரயில் மற்றும் சிலிண்டர் ஆகியவை இணையாக அமைக்கப்பட்டு, பிஸ்டன் கம்பி சீல் இயக்கத்திலிருந்து சுமை தாங்குதலைப் பிரிக்கிறது. இந்த அமைப்பு அதிக விறைப்புத்தன்மை, குறைந்த உராய்வு, பூஜ்ஜிய இடைவெளி செயல்பாடு மற்றும் மிகவும் மென்மையான நேரியல் இயக்கம் ஆகியவற்றை வழங்குகிறது.

     -- அல்ட்ரா-மெல்லிய குறைந்த சுயவிவர உடல்: உடல் உயரம் 16~27mm மட்டுமே, சமமான MXS மாடல்களை விட 40% குறைவாக உள்ளது. இது மிகக் குறைந்த அனுமதி மற்றும் மிகவும் கச்சிதமான உபகரண அமைப்புக்கான உகந்த தேர்வாகும்.

     --நம்பகமான நடுத்தர துல்லிய செயல்திறன்: 0.03மிமீ இயங்கும் பேரலலிசம், 0.05மிமீ செங்குத்துத்தன்மை மற்றும் ±0.02மிமீ ரிபீட் பொசிஷனிங் துல்லியம், நிலையான நடுத்தர துல்லியமான ஆட்டோமேஷன் பொருத்துதல் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.

     -- இரட்டை பக்க உயர் துல்லியமான மவுண்டிங்: துளைகள் மற்றும் கீழே தட்டப்பட்ட துளைகள் மற்றும் துல்லியமான பொருத்துதல் பின் துளைகள் மூலம் மேல் பொருத்தப்பட்ட. நேர்மறை மற்றும் தலைகீழ் நிறுவலை ஆதரிக்கிறது, பிரித்தெடுத்தல் மற்றும் மறுசீரமைப்பிற்குப் பிறகு அதிக ரிப்பீட் மவுண்டிங் துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது.

     -- நெகிழ்வான குழாய் மற்றும் சென்சார் நிறுவல்: குறுக்கு மற்றும் அச்சு இருதரப்பு குழாய்களுடன் இணக்கமானது. காந்த சுவிட்ச் நிறுவலுக்கான மறைக்கப்பட்ட ஸ்லைடர் பள்ளம் வடிவமைப்புடன் உள்ளமைக்கப்பட்ட காந்த வளையம், கட்டமைப்பு குறுக்கீடு இல்லாமல் நிறுவல் இடத்தை சேமிக்கிறது.

     -- அனுசரிப்பு ஸ்ட்ரோக் & மல்டி-பஃபர் விருப்பங்கள்நிலையான குஷனிங்கிற்காக இரு முனைகளிலும் நிலையான பாலியூரிதீன் இடையகங்கள். 15 மிமீ அல்ட்ரா-லாங் ஃபைன் அட்ஜஸ்ட்மென்டிற்கான விருப்ப X11 விவரக்குறிப்புடன், உயர் அதிர்வெண் தாக்கக் காட்சிகளுக்கான விருப்பமான ஹைட்ராலிக் பஃபர்களுடன், 5 மிமீ அனுசரிப்பு பக்கவாதம் (10 மிமீ மொத்த நிலையான டிரிம்மிங் வரம்பு) கொண்டுள்ளது.

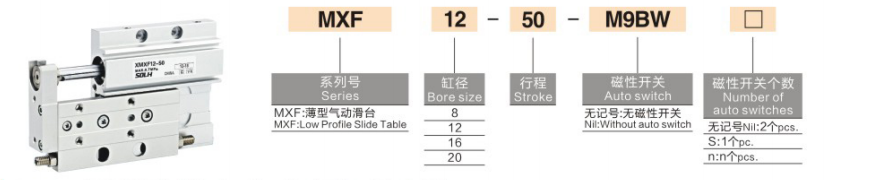

முழுமையான மாதிரி குறியீட்டு விதி

   1. மாதிரி எடுத்துக்காட்டு: MXF12-50-M9BW

   2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- MXF8-20: ஸ்விட்ச் இல்லாத ஸ்டாண்டர்ட் மாடல், 8 மிமீ போர், 20 மிமீ ஸ்ட்ரோக், டபுள் ஆக்டிங்

     -- MXF20-100-2M9B: 20மிமீ துளை, 100மிமீ நீள பக்கவாதம், இருதரப்பு நிலை கண்காணிப்புக்கான இரட்டை காந்த சுவிட்சுகள்

     -- MXF16-75-X11: 16 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், 15 மிமீ நீட்டிக்கப்பட்ட ஸ்ட்ரோக் சரிசெய்தல்

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (@0.5MPa, இரட்டை நடிப்பு)

முக்கிய செயல்திறன் மற்றும் தயாரிப்பு நன்மைகள்

     -- தீவிர இடத்தை சேமிப்பதற்கான அல்ட்ரா-தின் காம்பாக்ட் அமைப்பு: 16~27மிமீ அதி-குறைந்த உடல் உயரத்துடன், MXS தொடரை விட 40% மெலிதானது, இது வழக்கமான ஸ்லைடுகளை நிறுவ முடியாத அதி-குறைந்த கிளியரன்ஸ் கருவிகள் மற்றும் அடர்த்தியான மாடுலர் லேஅவுட் காட்சிகளுக்குச் சரியாகப் பொருந்துகிறது.

     -- அதிக விறைப்பு மற்றும் நிலையான நீண்ட பக்கவாதம் செயல்பாடு: ஒருங்கிணைந்த மோனோலிதிக் உடலுடன் இணைக்கப்பட்ட குறுக்கு உருளை வழிகாட்டி இயங்கும் இடைவெளிகள் மற்றும் சிதைவை நீக்குகிறது. அதிகபட்சம் 100மிமீ நீளமான பக்கவாதம் மற்றும் அதிக அதிர்வெண் சைக்கிள் ஓட்டுதல் நிலைமைகளின் கீழ், நடுக்கம் இல்லாத நிலையான செயல்பாட்டை இது பராமரிக்கிறது.

     -- வலுவான தகவமைப்புடன் இரட்டை பக்க மவுண்டிங்: பாசிட்டிவ் மற்றும் ரிவர்ஸ் மவுண்டிங் ஆகிய இரண்டிற்கும் இணங்கக்கூடிய மேல் துளை மற்றும் கீழே தட்டப்பட்ட துளை நிறுவலை ஆதரிக்கிறது. மீண்டும் மீண்டும் பிரித்தெடுத்தல் மற்றும் அசெம்பிளி செய்த பிறகு அதிக ரிப்பீட் துல்லியத்தை உறுதி செய்வதற்காக துல்லியமான பொருத்துதல் பின் துளைகள் பொருத்தப்பட்டுள்ளன.

     -- நெகிழ்வான அனுசரிப்பு பக்கவாதம் & மல்டி-ஸ்டேஷன் தழுவல்: ஒரு முடிவுக்கு நிலையான 5மிமீ ஃபைன் அட்ஜஸ்ட்மெண்ட் (10மிமீ மொத்த டிரிம்மிங் வரம்பு). விருப்ப X11 விவரக்குறிப்பு 15 மிமீ நீட்டிக்கப்பட்ட ஸ்ட்ரோக் சரிசெய்தலை வழங்குகிறது, பல நிலைய தானியங்கு செயல்முறைகளுக்கான துல்லியமான ஸ்ட்ரோக் அளவுத்திருத்த தேவைகளை பூர்த்தி செய்கிறது.

     -- குறைந்த பராமரிப்புடன் எண்ணெய் இல்லாத & நீண்ட சேவை வாழ்க்கை: குறைந்த உராய்வு சீல் மற்றும் எண்ணெய் இல்லாத இயக்க வடிவமைப்பை ஏற்றுக்கொள்கிறது, 5 மில்லியனுக்கும் அதிகமான சுழற்சிகளின் சேவை வாழ்க்கை. இது சுத்தமான தொழில்துறை சூழல்கள் மற்றும் குறைந்தபட்ச தினசரி பராமரிப்பு தேவைகள் கொண்ட வழக்கமான தானியங்கி உற்பத்தி வரிசைகள் ஆகிய இரண்டிற்கும் பொருந்தும்.

மவுண்டிங் முறைகள் & வழக்கமான பயன்பாட்டுக் காட்சிகள்

   1. இரட்டை மவுண்டிங் முறைகள்

     -- மேல் மவுண்டிங்: மேல் சுமை ஏற்பாட்டுடன் துளைகள் வழியாக மேல் வழியாக சரி செய்யப்பட்டது. உயர் துல்லியமான பொருத்துதல் மற்றும் நிலையான சுமை தாங்குதலுக்கான பொருத்துதல் ஊசிகளுடன் பொருந்துகிறது.

     -- கீழே மவுண்டிங்: நேரடி உபகரணங்கள் மேற்பரப்பு நிறுவலுக்கு கீழே தட்டப்பட்ட துளைகள் வழியாக சரி செய்யப்பட்டது. உறுதியான அசெம்பிளியைக் கொண்டுள்ளது மற்றும் ரிவர்ஸ் மவுண்டிங் பயன்பாடுகளுக்கு ஏற்றது.

   2.வழக்கமான தொழில்துறை பயன்பாடுகள்

     -- 3C எலக்ட்ரானிக்ஸ் தொழில்: ஸ்கிரீன் லேமினேஷன், மாட்யூல் கையாளுதல், PCB போர்டு பரிமாற்றம், கண்டறிதல் நிலைய மாறுதல் மற்றும் துல்லியமான மின்னணு பாகங்கள் பொருத்துதல்.

     -- துல்லியமான சட்டசபை ஆட்டோமேஷன்: சிறிய பகுதி அழுத்துதல், முனைய அசெம்பிளி, திருகு பூட்டுதல் சாதனம் ஓட்டுதல் மற்றும் இலகுரக கருவி சுழற்சி இயக்கம்.

     -- பேக்கேஜிங் இயந்திரங்கள்: மெட்டீரியல் புஷிங், கட்டிங் டூல் டிரைவிங், லேபிள் லேமினேட்டிங் மற்றும் ஷார்ட் டிஸ்டன்ஸ் மெட்டீரியல்.

     -- பொது ஆட்டோமேஷன் உபகரணங்கள்: உபகரணங்கள் கதவு உடல் நெகிழ், உற்பத்தி வரி நிலையம் மாறுதல் மற்றும் நடுத்தர சுமை உயர் அதிர்வெண் சுழற்சி நேரியல் ஓட்டுநர்.

MXF vs MXH vs MXS | குறைந்த சுயவிவரம் மற்றும் சிறிய ஸ்லைடு அட்டவணை ஒப்பீடு

மூன்று-படி விரைவான தேர்வு வழிகாட்டி

   1. சுமை மூலம் துளை அளவு தேர்வு: ஒர்க்பீஸ் எடைக்கு ஏற்ப துளை விட்டம் பொருத்தவும்: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. நிலையான நீண்ட கால செயல்பாட்டை உறுதிசெய்ய, 50%க்குக் குறையாத சுமை மார்ஜினை முன்பதிவு செய்யுங்கள்.

   2. பக்கவாதம் உறுதிப்படுத்தல்: நிலையான பக்கவாதம் 10 மிமீ முதல் 100 மிமீ வரை இருக்கும். நீண்ட ஸ்ட்ரோக் காட்சிகளுக்கு (≥50mm) MXF தொடரை விரும்பு; குறுகிய பக்கவாதம் மற்றும் உயர் அதிர்வெண் சைக்கிள் ஓட்டுதல் வேலை நிலைமைகளுக்கு MXH தொடரைத் தேர்ந்தெடுக்கவும்.

   3. உள்ளமைவு பொருத்தம்:
     --  நிலை கண்டறிதல்: துல்லியமான இருதரப்பு பக்கவாதம் நிலை கண்காணிப்புக்கு இரட்டை M9B காந்த சுவிட்சுகளுடன் சித்தப்படுத்தவும்.

     -- பக்கவாதம் நன்றாக சரிசெய்தல்: வழக்கமான பயன்பாட்டிற்கு நிலையான -X10 (5 மிமீ டிரிம்மிங்) தேர்வு செய்யவும்; மல்டி-ஸ்ட்ரோக் துல்லியமான அளவுத்திருத்தத்திற்கு -X11 (15 மிமீ நீட்டிக்கப்பட்ட டிரிம்மிங்) ஐத் தேர்ந்தெடுக்கவும்.

     --  இடையக உகப்பாக்கம்வழக்கமான செயல்பாட்டிற்கு நிலையான பாலியூரிதீன் பஃபர்களை ஏற்றுக்கொள்ளுங்கள்; உயர் அதிர்வெண் தாக்கம் மற்றும் சத்தம் குறைப்பு காட்சிகளுக்காக ஹைட்ராலிக் பஃபர்களுக்கு மேம்படுத்தவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MXF தொடர் அல்ட்ரா-தின் ஹை-ரிஜிடிட்டி நியூமேடிக் ஸ்லைடு டேபிள், MXS ஐ விட 40% குறைவான உடல் உயரம், கிராஸ் ரோலர் உயர்-விறைப்பு வழிகாட்டி, இரட்டை-பக்க மவுண்டிங் மற்றும் லாங்-ஸ்ட்ரோக் நடுத்தர சுமை நிலைத்தன்மை, உயரம்-வரையறுக்கப்பட்ட நடுத்தர கைவினைத்திறன் கொண்ட உயர்-கச்சிதமான ஆட்டோமேஷன் ஆகியவற்றிற்கான உயர் செலவு-செயல்திறன் மைய தீர்வாக செயல்படுகிறது.
