MXP தொடர் அல்ட்ரா-உயர் துல்லியமான காம்பாக்ட் நியூமேடிக் ஸ்லைடு அட்டவணை

MXP தொடர் அல்ட்ரா-உயர் துல்லியமான காம்பாக்ட் நியூமேடிக் ஸ்லைடு அட்டவணை

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

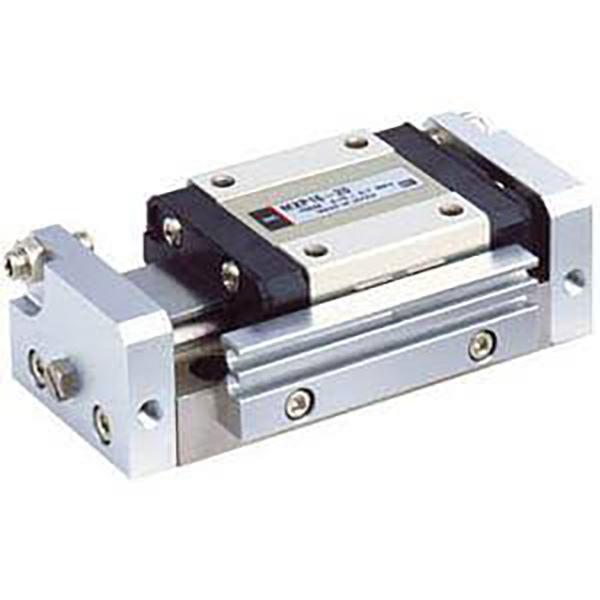

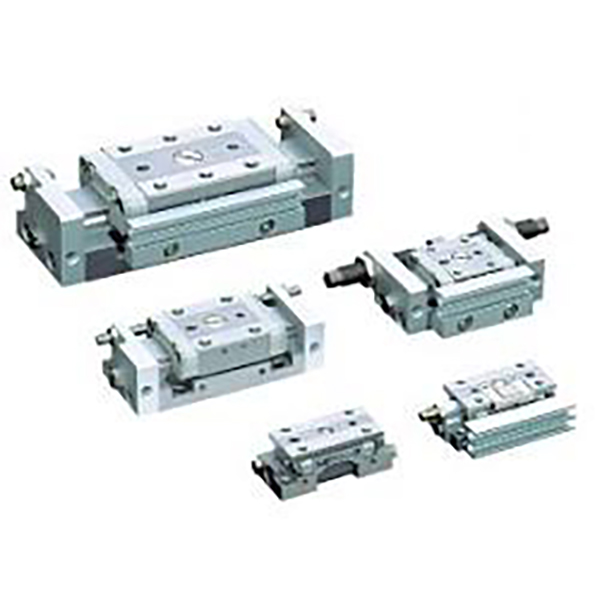

     SOLH MXP தொடர் என்பது கடுமையான மைக்ரோ-பொசிஷனிங் காட்சிகளுக்காக வடிவமைக்கப்பட்ட ஒரு உயர்-உயர்-உயர் துல்லியமான காம்பாக்ட் நியூமேடிக் ஸ்லைடு அட்டவணை ஆகும். உள்ளமைக்கப்பட்ட சிலிண்டர் வழிகாட்டி ரயில் அமைப்பு மற்றும் ஒருங்கிணைந்த துருப்பிடிக்காத எஃகு உடல் ஆகியவற்றை ஏற்றுக்கொள்வது, இது மைக்ரான்-நிலை இணையான தன்மை, அதி-குறைந்த சுழற்சி பிழை மற்றும் விதிவிலக்கான விறைப்புத்தன்மையை வழங்குகிறது. இரட்டை-திசை குழாய் மற்றும் உயர் அதிர்வெண் நிலையான சைக்கிள் ஓட்டுதல் ஆகியவற்றை ஆதரிக்கிறது, இது 3C துல்லியமான அசெம்பிளி, ஆப்டிகல் கண்டறிதல் மற்றும் உயர்-துல்லியமான மைக்ரோ பாகங்கள் பொருத்துதல் ஆகியவற்றிற்கு மிகவும் பொருத்தமானது, அதிநவீன மினியேச்சர் லீனியர் டிரைவிங் பயன்பாடுகளுக்கான பிரீமியம் மாதிரியாக செயல்படுகிறது.

முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

     --  டிரைவ் பயன்முறை: இரட்டை-செயல்படும் இருதரப்பு செயல்பாடு, துளை அளவுகள் φ6/8/10/12/16mm, 10~120N ஒளி சுமை வரம்பை உள்ளடக்கியது.

     -- ஒருங்கிணைந்த பிரீமியம் கட்டமைப்பு: உள்ளமைக்கப்பட்ட சிலிண்டர் நேரியல் வழிகாட்டி ரயில் மற்றும் ஒரு துண்டு மார்டென்சிடிக் துருப்பிடிக்காத எஃகு உடல். சுமை தாங்கும் பொறிமுறையானது பிஸ்டன் கம்பி சீல் இயக்கத்திலிருந்து முற்றிலும் தனிமைப்படுத்தப்பட்டு, தீவிர விறைப்பு மற்றும் குறைந்தபட்ச உராய்வு ஆகியவற்றை அடைகிறது.

     -- அல்ட்ரா-உயர் துல்லிய தரம்: டிராவல் பேரலலிசம் 0.004மிமீ, மவுண்டிங் பேரலலிசம் 0.02மிமீ, சுழற்சி துல்லியம் ±0.03° (φ6/8/10) / ±0.04° (φ12/16), தொழில்துறையில் முன்னணி அதி-நிலையான துல்லியமான நிலைப்படுத்தல் செயல்திறனை வழங்குகிறது.

     -- அல்ட்ரா-காம்பாக்ட் குறுகிய உடல்: உடல் உயரம் 17~23மிமீ மட்டுமே, MXJ சமமான மாடல்களை விட 10%~20% குறுகலானது, மிகவும் வரையறுக்கப்பட்ட பணியிடங்களுக்கு அதி அடர்த்தியான அமைப்பை செயல்படுத்துகிறது.

     -- இரட்டை-திசை குழாய் நெகிழ்வுத்தன்மை: ஆன்-சைட் மாறக்கூடிய தளவமைப்புடன் பக்கவாட்டு மற்றும் அச்சு குழாய்கள் இரண்டையும் ஆதரிக்கிறது, பல்வேறு ஆன்-சைட் பைப்லைன் ரூட்டிங் தேவைகளுக்கு ஏற்றது.

     -- யுனிவர்சல் சென்சார் இணக்கத்தன்மை: நிலையான இரட்டை காந்த சுவிட்ச் பள்ளங்கள் நம்பகமான இருதரப்பு நிலை கண்காணிப்புக்கு 2 M9B காந்த சுவிட்சுகளை நிறுவ அனுமதிக்கின்றன.

     -- மல்டி-லெவல் பஃபரிங் & லிமிட்டிங்: இரைச்சல் மற்றும் தாக்கத்தைக் குறைப்பதற்கான நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள்; விருப்பமான ஒற்றை/இரட்டை-இறுதி உலோக ஸ்ட்ரோக் லிமிட்டர்கள், பிளஸ் φ8 மற்றும் அதற்கு மேற்பட்ட மாடல்களுக்கான ஹைட்ராலிக் பஃபர் ஆப்ஷன், அதி-துல்லியமான பொசிஷனிங் கன்ட்ரோலுக்கு 0~5 மிமீ அனுசரிப்பு ஸ்ட்ரோக் வரம்புடன்.

முழுமையான மாதிரி குறியீட்டு விதி

   1. மாதிரி எடுத்துக்காட்டு: MXP8-15-B-M9BW

   2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     --  MXP6-5: நிலையான வகை, காந்த சுவிட்ச் இல்லை, துளை 6 மிமீ, ஸ்ட்ரோக் 5 மிமீ, இரட்டை நடிப்பு

     --  MXP10-20-B-2M9B: போர் 10மிமீ, ஸ்ட்ரோக் 20மிமீ, இரட்டை முனை உலோக வரம்பு, 2pcs M9B காந்த சுவிட்சுகள்

     -- MXP12-25-D: துளை 12 மிமீ, ஸ்ட்ரோக் 25 மிமீ, நீட்டிப்பு-முனை உலோக வரம்பு, அச்சு குழாய் இணக்கமானது

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (@0.5MPa, இரட்டை நடிப்பு)

முக்கிய போட்டி நன்மைகள்

   1. அல்ட்ரா-ஹை மைக்ரான்-லெவல் துல்லியம் & நிலைப்புத்தன்மை
     -- 0.004மிமீ அதி-குறைந்த பயண இணைநிலை மற்றும் சுழற்சி துல்லியம் ±0.03°க்கு குறைவாக உள்ளது, ±0.01மிமீ மீண்டும் பொருத்துதல் துல்லியத்துடன் இணைக்கப்பட்டுள்ளது. இது மைக்ரோ-ஷேக்கிங் மற்றும் நிலை விலகலை நீக்குகிறது, ஆப்டிகல் கண்டறிதல், மைக்ரோ கூறு லேமினேஷன் மற்றும் உயர்-துல்லியமான சோதனை செயல்முறைகளுக்கான கடுமையான துல்லியமான கோரிக்கைகளை முழுமையாக பூர்த்தி செய்கிறது.

   2. உள்ளமைக்கப்பட்ட சிலிண்டர் அமைப்பு & அல்ட்ரா-நெரோ காம்பாக்ட் பாடி
     -- சிலிண்டர் வழிகாட்டி ரயில் கட்டமைப்பிற்குள் உட்பொதிக்கப்பட்டுள்ளது, MXJ மாடல்களுடன் ஒப்பிடும்போது உடல் அகலத்தை 10%~20% குறைக்கிறது. புதுமையான இரட்டை-திசை பக்கவாட்டு/அச்சு குழாய் வடிவமைப்பு நெகிழ்வான ஆன்-சைட் மாறுதலை அனுமதிக்கிறது, அதி-குறுகலான அடர்த்தியான நிலையங்களில் பைப்லைன் தளவமைப்பு கட்டுப்பாடுகளைத் தீர்க்கிறது.

   3. அதிக விறைப்பு மற்றும் நீண்ட சேவை வாழ்க்கை
     -- ஒரு துண்டு மார்டென்சிடிக் துருப்பிடிக்காத எஃகு உடல் மற்றும் ஒருங்கிணைந்த வழிகாட்டி ரயில் அமைப்பு சிறந்த சிதைவு எதிர்ப்பு மற்றும் கட்டமைப்பு விறைப்புத்தன்மையை வழங்குகிறது. எண்ணெய் இல்லாத குறைந்த உராய்வு சீல் வடிவமைப்பை ஏற்றுக்கொள்கிறது, சுத்தமான பட்டறைகள் மற்றும் இலகுவான தொழில்துறை சூழல்களுடன் இணக்கமானது, 5 மில்லியன் சுழற்சிகளுக்கு மேல் பராமரிப்பு இல்லாத சேவை வாழ்க்கையை அடைகிறது.

   4. உயர் அதிர்வெண் மென்மையான செயல்பாடு
     -- பிரீமியம் குறைந்த உராய்வு சீல் மற்றும் உயர் துல்லியமான பந்து வழிகாட்டி ரயில் தீவிர மென்மையான இயக்கத்தை உறுதி செய்கிறது. இயக்க வேகம் 50 முதல் 500 மிமீ/வி வரை இருக்கும், 350cpm க்கு மேல் நிலையான உயர் அதிர்வெண் சைக்கிள் ஓட்டுதலைத் திணறல் அல்லது நடுக்கம் இல்லாமல் ஆதரிக்கிறது, நீண்ட கால குறுகிய-அழுத்தம் மீண்டும் மீண்டும் நிலைநிறுத்துதல் பணிகளுக்கு ஏற்றது.

   5. நெகிழ்வான பல காட்சி நிறுவல் தழுவல்
     -- துல்லியமான பொருத்துதல் பின் துளைகளுடன் மேல், கீழ் மற்றும் பக்க மூன்று பக்க மவுண்டிங்கை ஆதரிக்கிறது. சமச்சீர் ஏர்போர்ட் அமைப்பு தளத்தில் இடது/வலது குழாய் பரிமாற்றத்தை செயல்படுத்துகிறது, திசை வரம்புகளை முற்றிலுமாக உடைத்து பல்வேறு உபகரண கட்டமைப்பு வடிவமைப்புகளுக்கு ஏற்ப மாற்றுகிறது.

மவுண்டிங் படிவங்கள் & வழக்கமான பயன்பாடுகள்

   1. பெருகிவரும் முறைகள்

     -- மேல் மவுண்டிங்: துல்லியமான பொருத்துதல் பின் துளைகள் கொண்ட துளைகள் வழியாக சரி செய்யப்பட்டது, பணிப்பகுதியின் மேல் நிறுவலுக்கு ஏற்றது மற்றும் பூஜ்ஜிய இடப்பெயர்ச்சி தேவைப்படும் உயர்-துல்லிய நிலைப்படுத்தல் காட்சிகள்.

     --  கீழே மவுண்டிங்: நிலையான மற்றும் நம்பகமான அமைப்புடன் கீழே திரிக்கப்பட்ட துளைகள் வழியாக சரி செய்யப்பட்டது, நிலையான உபகரணங்கள் மேற்பரப்பு அசெம்பிளி மற்றும் நிலையான நேரியல் ஓட்டுதலுக்கு பொருந்தும்.

     --  பக்க மவுண்டிங்: பக்க திரிக்கப்பட்ட துளைகள் வழியாக சரி செய்யப்பட்டது, வரையறுக்கப்பட்ட செங்குத்து இடம் மற்றும் பல ஸ்லைடு அலகுகளின் அடர்த்தியான இணையான ஏற்பாட்டுடன் கூடிய சாதனங்களுக்கு ஏற்றது.

   2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     --  3C எலக்ட்ரானிக்ஸ்: சிப் மவுண்டிங் மற்றும் பிணைப்பு, லென்ஸ் மாட்யூல் ஃபோகசிங், மைக்ரோ காம்பொனென்ட் அல்ட்ரா-பிரிசிஷன் பொசிஷனிங், ஆய்வு சுழற்சி சோதனை

     --  ஆப்டிகல் உபகரணங்கள்: CCD கேமரா துல்லியமான இயக்கம், ஆப்டிகல் லென்ஸ் ஃபைன் அளவுத்திருத்தம், லேசர் பொருத்துதல், உயர் துல்லியமான கண்டறிதல் இயங்குதளம்

     --  மைக்ரோ துல்லிய சட்டசபை: மினியேச்சர் ஆட்டோமேட்டிக் ஸ்க்ரூ லாக்கிங், டெர்மினல் கிரிம்பிங், துல்லியமான பாகங்களைச் செருகுதல், உயர் துல்லியமான ஜிக் ஓட்டுதல்

     -- மருத்துவ உபகரணங்கள்: மைக்ரோ பம்ப் துல்லியக் கட்டுப்பாடு, மினியேச்சர் வால்வு துல்லியமான மாறுதல், சிறிய கருவி தொலைநோக்கி பொருத்துதல்

ஸ்லைடு அட்டவணை தேர்வு ஒப்பீடு: MXP vs MXJ vs MXQ

3-படி விரைவான தேர்வு வழிகாட்டி

   1. சுமை மூலம் துளை தேர்வு
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. நிலையான துல்லியமான செயல்பாட்டை உறுதிப்படுத்த, 50% க்கும் குறைவான சுமை பாதுகாப்பு விளிம்பை முன்பதிவு செய்யுங்கள்.

   2. பக்கவாதம் உறுதிப்படுத்தல் நிலையான பக்கவாதம் வரம்பு: 5~30 மிமீ. அதிக நிலைப்படுத்தல் துல்லியம் மற்றும் செயல்பாட்டு நிலைத்தன்மையை பராமரிக்க அதிக அதிர்வெண் வேலை நிலைமைகளுக்கு குறுகிய பக்கவாதம் (5~20 மிமீ) முன்னுரிமை.

   3. உள்ளமைவு பொருத்தம்

      --  நிலை கண்காணிப்பு: நிகழ்நேர இருதரப்பு பக்கவாதம் நிலை பின்னூட்டத்திற்கு 2 M9B காந்த சுவிட்சுகளை சித்தப்படுத்தவும்.

     -- துல்லிய வரம்பு & இடையக: 0~5mm அனுசரிப்பு துல்லியமான நிலைப்படுத்தல் இரட்டை இறுதியில் உலோக வரம்பை (B) தேர்ந்தெடுக்கவும்; உயர் அதிர்வெண் தாக்கத்தைக் குறைக்க, φ8 மற்றும் அதற்கு மேற்பட்ட மாடல்களுக்கான ஹைட்ராலிக் பஃப்பரைத் தேர்ந்தெடுக்கவும்.

     --  பைப்பிங் தழுவல்: அதி-குறுகிய இடத் தளவமைப்பிற்கு அச்சு குழாய்களையும், வழக்கமான நிலையான நிறுவல் காட்சிகளுக்கு பக்கவாட்டு குழாய்களையும் ஏற்கவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MXP தொடர் அதி-உயர் துல்லியமான நியூமேடிக் ஸ்லைடு அட்டவணையில் 0.004mm அல்ட்ரா-லோ பேரலலிசம், குறைந்தபட்ச சுழற்சி பிழை, உள்ளமைக்கப்பட்ட ஒருங்கிணைந்த வழிகாட்டி ரயில், இரட்டை திசை மாறக்கூடிய குழாய் மற்றும் விருப்ப ஹைட்ராலிக் பஃபர், பிரீமியம் ஹை-ரிஜிடிடி நுண்ணிய லைன் கண்டறிதல் நிலைகள் 3C அசெம்பிளி மற்றும் உயர்நிலை மருத்துவ ஆட்டோமேஷன் உபகரணங்கள்.
