MXS தொடர் நியூமேடிக் ஸ்லைடு அட்டவணை | குறுக்கு உருளை வழிகாட்டி இரட்டை சிலிண்டர் வகை

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

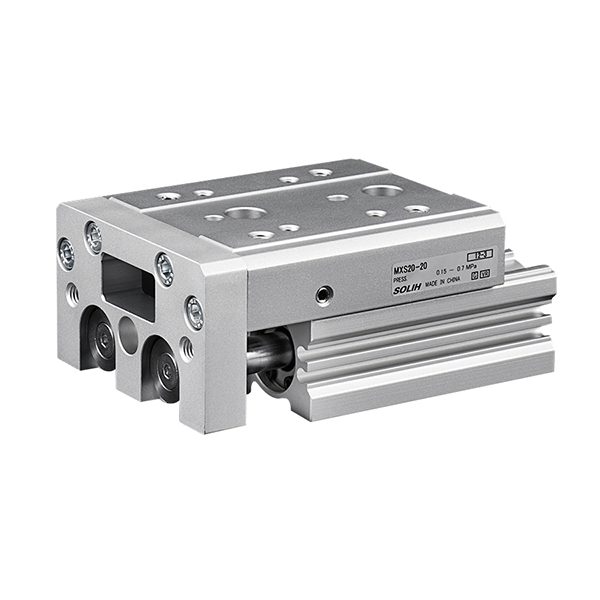

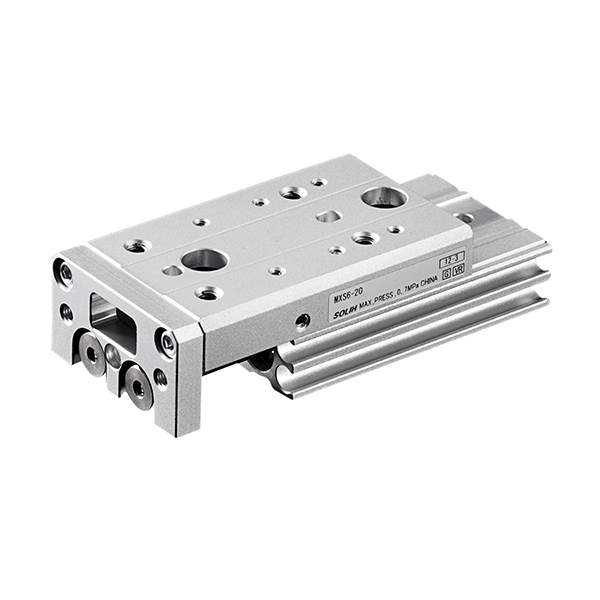

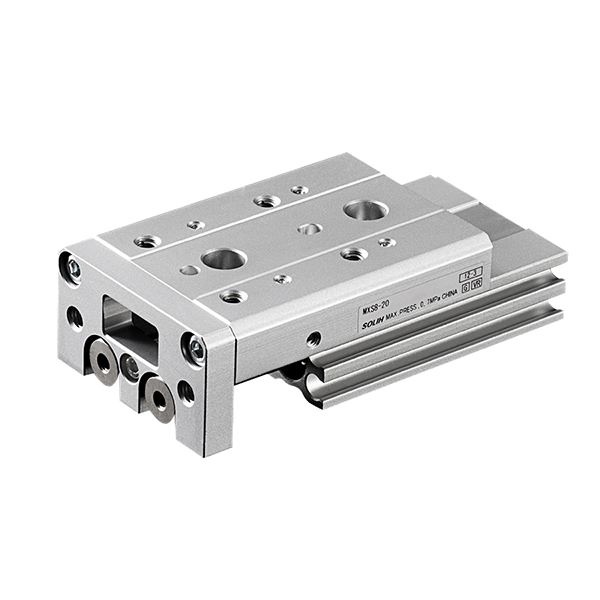

தயாரிப்பு கண்ணோட்டம்

     SOLH MXS தொடர் என்பது உயர்-விறைப்புத்தன்மை, உயர் துல்லியமான ஒருங்கிணைந்த நியூமேடிக் ஸ்லைடு டேபிள் ஆகும், இது டூயல்-பிஸ்டன் டிரைவிங் அமைப்பு மற்றும் தொழில்முறை குறுக்கு ரோலர் வழிகாட்டி தண்டவாளங்களைக் கொண்டுள்ளது. அல்ட்ரா-தின் கச்சிதமான உடல், பூஜ்ஜிய-கிளியரன்ஸ் முன் ஏற்றப்பட்ட வழிகாட்டி அமைப்பு மற்றும் இரட்டை வெளியீட்டு உந்துதல் ஆகியவற்றைக் கொண்டுள்ளது, இது ± 0.01 மிமீ வரை மீண்டும் துல்லியத்துடன் தீவிர-நிலையான நேரியல் இயக்கத்தை வழங்குகிறது. ஆல்-இன்-ஒன் ஒருங்கிணைந்த வடிவமைப்பு பாரம்பரிய ஸ்பிலிட் சிலிண்டர் + வெளிப்புற வழிகாட்டி சேர்க்கைகளுடன் ஒப்பிடும்போது உபகரணங்களின் அளவை வெகுவாகக் குறைக்கிறது. இது துல்லியமான நேரியல் பரிமாற்றம், சீரமைப்பு அசெம்பிளி, மின்னணு மற்றும் குறைக்கடத்தி கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, வழக்கமான நேரியல் ஓட்டுநர் தீர்வுகளுக்கு உகந்த மேம்படுத்தப்பட்ட மாற்றாக செயல்படுகிறது.

முக்கிய அமைப்பு & வேலை கொள்கை

     -- இரட்டை பிஸ்டன் ஓட்டுநர் அமைப்பு: இரட்டை-செயல்படும் இரட்டை-பிஸ்டன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, ஒரே துளை அளவு கொண்ட ஒற்றை சிலிண்டர் ஸ்லைடுகளின் இரு மடங்கு உந்துதலை வழங்குகிறது. இது மிகவும் ஒத்திசைவான செயல்பாட்டை உறுதி செய்கிறது மற்றும் அதிக அதிர்வெண் இயக்கத்தின் போது இயக்கம் விலகல் மற்றும் ஊசலாடுவதை திறம்பட நீக்குகிறது.

     -- பிரீமியம் கிராஸ் ரோலர் வழிகாட்டி ரயில்: ப்ரீலோட் டிசைன், ஜீரோ ரன்னிங் கிளியரன்ஸ், சிறந்த கட்டமைப்பு விறைப்பு மற்றும் ரேடியல் லோட் மற்றும் டார்க் டிஃப்லெக்ஷனுக்கு வலுவான எதிர்ப்பு ஆகியவற்றுடன் உள்ளமைக்கப்பட்ட உயர் துல்லியமான குறுக்கு உருளை வழிகாட்டி. இது நீண்ட கால சுழற்சி செயல்பாட்டிற்காக ±0.01மிமீ அதி-உயர் மீண்டும் பொருத்துதல் துல்லியத்தை நிலையாக பராமரிக்கிறது.

     -- ஒருங்கிணைந்த ஆல் இன் ஒன் வடிவமைப்பு: சிலிண்டர் மற்றும் ஸ்லைடு அட்டவணை ஒரு யூனிட்டாக முழுமையாக ஒருங்கிணைக்கப்பட்டுள்ளது, பிளவு-வகை கட்டமைப்புகளுடன் ஒப்பிடும்போது ஒட்டுமொத்த நிறுவல் அளவை 30%~50% குறைக்கிறது. நிறுவலின் போது இதற்கு கைமுறையாக சீரமைப்பு தேவையில்லை, அசெம்பிளி திறன் மற்றும் கட்டமைப்பு நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

     -- நெகிழ்வான மூன்று பக்க மவுண்டிங்: முன்னமைக்கப்பட்ட துல்லியமான பொருத்துதல் பின் துளைகளுடன் கீழ், பக்க மற்றும் அச்சு மூன்று திசை நிறுவலை ஆதரிக்கிறது. இது பன்முகப்படுத்தப்பட்ட கச்சிதமான உபகரண அமைப்பு கோரிக்கைகளுக்கு ஏற்ப, நேரடி ஸ்டாக்கிங் நிறுவல் மற்றும் பக்க நிலையான மவுண்டிங்கை ஆதரிக்கிறது.

     -- உள்ளமைக்கப்பட்ட சென்சார் தழுவல்: D-M9□ மற்றும் A93 தொடர் காந்த சுவிட்சுகளுடன் இணக்கமான உடலில் ஒதுக்கப்பட்ட உட்பொதிக்கப்பட்ட பள்ளங்களுடன் நிலையான உள் காந்த வளையம் பொருத்தப்பட்டுள்ளது. ஃப்ளஷ் பொருத்தப்பட்ட வடிவமைப்பு கட்டமைப்பு குறுக்கீட்டைத் தவிர்க்கிறது மற்றும் துல்லியமான ஸ்ட்ரோக் பொசிஷன் பின்னூட்டத்தை உறுதி செய்கிறது.

முழுமையான மாதிரி குறியீட்டு விதி

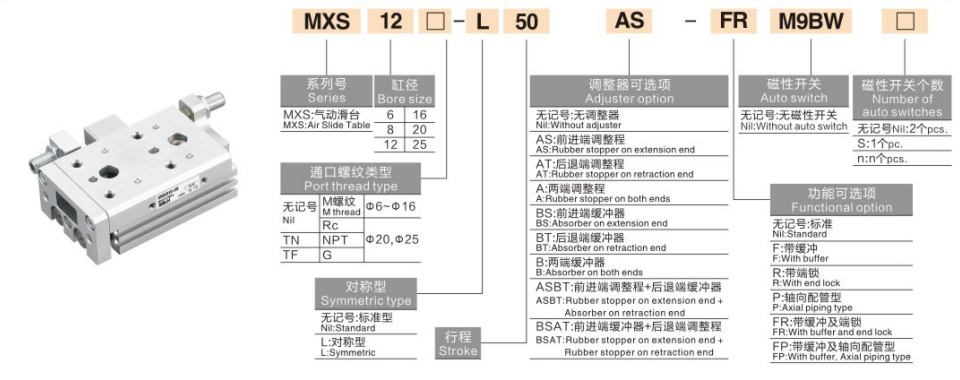

   1. மாதிரி எடுத்துக்காட்டு: MXS16-50AS-M9BW

   2. நிலையான ஒழுங்கு குறிப்பு எடுத்துக்காட்டு

     -- MXS20-75A-FR-M9NL: போர் 20மிமீ, ஸ்ட்ரோக் 75மிமீ, டூயல்-எண்ட் ஸ்ட்ரோக் அட்ஜஸ்ட்மெண்ட், அச்சு பைப்பிங், 3மீ கம்பி நீளம் கொண்ட PNP காந்த சுவிட்ச்

பொது மைய தொழில்நுட்ப விவரக்குறிப்புகள்

அவுட்புட் ஃபோர்ஸ் & லோட் குறிப்பு விளக்கப்படம் (@0.5MPa, கிடைமட்ட நிறுவல்)

குறிப்பு: நீண்ட பக்கவாதம் மற்றும் அதிக வேகத்துடன் சுமை திறன் குறைகிறது; பாதுகாப்பு காரணி ≥2; செங்குத்து சுமைக்கு அனுமதிக்கக்கூடிய முறுக்கு சரிபார்ப்பு தேவை

விண்ணப்ப காட்சிகள் & தேர்வு வழிகாட்டுதல்கள்

   1. MXS தொடருக்கான முன்னுரிமை விண்ணப்ப காட்சிகள்

     --  அல்ட்ரா-உயர் துல்லியமான நிலைப்படுத்தல் & பரிமாற்றம்: துல்லியமான நேரியல் பரிமாற்றம் மற்றும் மின்னணு பாகங்கள், டெர்மினல்கள், ஆப்டிகல் லென்ஸ்கள் மற்றும் மினியேச்சர் மாட்யூல்கள் ஆகியவற்றைக் கண்டிப்பான ±0.01மிமீ பொருத்துதல் தேவைகளுடன் சீரமைக்க ஏற்றது.

     -- ஸ்பேஸ்-லிமிடெட் காம்பாக்ட் உபகரணங்கள்: அல்ட்ரா-மெல்லிய ஒருங்கிணைந்த அமைப்பு, சாதாரண ஸ்லைடு அட்டவணைகளுடன் ஒப்பிடும்போது உபகரணங்களின் உயரத்தை 30% குறைக்கிறது, மினியேட்டரைஸ் செய்யப்பட்ட மற்றும் மிகவும் கச்சிதமான தானியங்கு நிலையங்களைச் சரியாகப் பொருத்துகிறது.

     -- உயர்-விறைப்பு மற்றும் விலகல் எதிர்ப்பு வேலை நிலைமைகள்: கிராஸ் ரோலர் வழிகாட்டி வடிவமைப்பு சிறந்த முறுக்கு எதிர்ப்பு மற்றும் விசித்திரமான சுமை சகிப்புத்தன்மையை வழங்குகிறது, இது ரோபோ இசட்-அச்சு ஓட்டுநர் மற்றும் சிக்கலான விசை நிலைமைகளுடன் கூடிய உயர்-துல்லியமான சட்டசபை நிலையங்களுக்கு ஏற்றது.

     -- உயர் அதிர்வெண் குறுகிய-பக்க சுழற்சி சுழற்சி செயல்பாடு: 10~50மிமீ ஷார்ட் ஸ்ட்ரோக்கிற்குள் நீண்ட கால உயர் அதிர்வெண் செயல்பாட்டிற்கு நிலையானது, ஆஃப்செட் அல்லது நடுக்கம் இல்லாமல் சீரான துல்லியத்தை பராமரிக்கிறது.

     -- கட்டமைப்பு எளிமைப்படுத்தல் & செலவு குறைப்பு: ஒருங்கிணைந்த சிலிண்டர் மற்றும் வழிகாட்டி அமைப்பு முற்றிலும் பாரம்பரிய பிளவு "சிலிண்டர் + வெளிப்புற வழிகாட்டி" கலவையை மாற்றுகிறது, இயந்திர வடிவமைப்பை எளிதாக்குகிறது மற்றும் அசெம்பிளி மற்றும் பராமரிப்பு செலவுகளை குறைக்கிறது.

தொழில்முறை தேர்வு முக்கிய புள்ளிகள்

     -- துளை அளவு தேர்வு: ஒர்க்பீஸ் எடை மற்றும் நிறுவல் முறைக்கு ஏற்ப துளை அளவை பொருத்தவும். நிலையான செயல்பாட்டை உறுதிப்படுத்த, மதிப்பிடப்பட்ட மதிப்பில் 50% க்குள் கிடைமட்ட சுமையையும், மதிப்பிடப்பட்ட மதிப்பில் 25% க்குள் செங்குத்து சுமையையும் கட்டுப்படுத்தவும்.

     -- பக்கவாதம் தேர்வு: மாதிரித் தேர்வின் போது 5~10மிமீ ஸ்ட்ரோக் மார்ஜினை ஒதுக்குங்கள். துல்லியமான ஸ்ட்ரோக் டிரிம்மிங் தேவைப்பட்டால், AS/AT/A ஸ்ட்ரோக் அட்ஜஸ்டரை (0~5mm ஃபைன் அட்ஜஸ்ட்மெண்ட்) தேர்வு செய்யவும்.

     -- மவுண்டிங் திசை பொருத்தம்கிடைமட்ட பொருள் கையாளுதலுக்கான கீழே மவுண்டிங்; பக்கவாட்டு நிலையான நிறுவலுக்கான பக்க ஏற்றம்; Z-அச்சு ஸ்டாக்கிங் மற்றும் பல அடுக்கு அசெம்பிளிக்கான அச்சு மவுண்டிங்.

     -- இடையக கட்டமைப்பு உகப்பாக்கம்: வழக்கமான செயல்பாட்டிற்கான நிலையான ரப்பர் தாங்கல். முனைய தாக்கம் மற்றும் அதிர்வுகளை குறைக்க இயக்க வேகம் 300mm/s அல்லது சுமை எடை 5kg ஐ விட அதிகமாக இருக்கும் போது ஹைட்ராலிக் பஃப்பருடன் பொருத்தவும்.

     -- நிலை கண்டறிதல் அமைப்பு: M9B/M9N காந்த சுவிட்சுகளுடன் இணக்கமானது. இரண்டு பக்க உட்பொதிக்கப்பட்ட பள்ளங்கள் 2 சுவிட்சுகளை நிறுவுவதற்கு துணைபுரிகிறது

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MXS தொடர் டூயல்-சிலிண்டர் நியூமேடிக் ஸ்லைடு டேபிள் பிரீமியம் கிராஸ் ரோலர் வழிகாட்டி மற்றும் ஒருங்கிணைந்த ஆல்-இன்-ஒன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இதில் இரட்டிப்பு உந்துதல், ± 0.01 மிமீ அதி-உயர் துல்லியம், உயர்ந்த விறைப்பு மற்றும் எதிர்ப்பு விலகல் திறன், செமிகண்டக்ட் ஹை-இன்ட் டிரைவிங் மற்றும் துல்லியமான மின்கடத்தா ஓட்டுநர் தீர்வு. உயர் அதிர்வெண் பொருத்துதல் ஆட்டோமேஷன்.
