பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

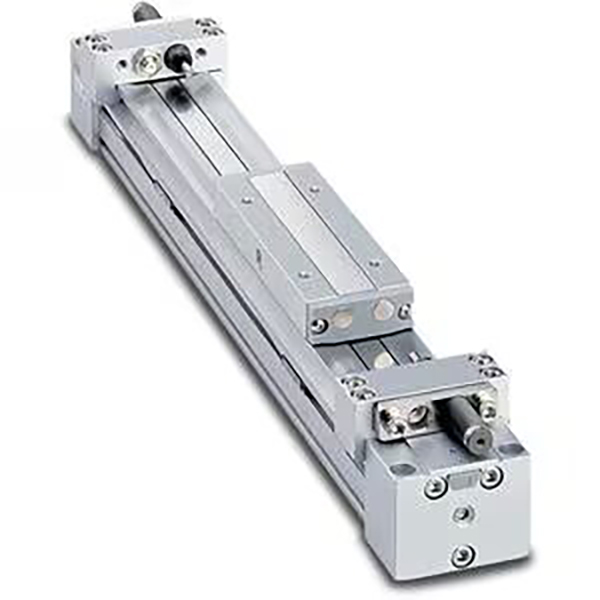

SOLH MY1B சீரிஸ் என்பது அல்ட்ரா-லாங்-ஸ்ட்ரோக் லீனியர் டிரைவிங் அப்ளிகேஷன்களுக்காக வடிவமைக்கப்பட்ட ஒரு உன்னதமான இயந்திரத்தனமாக இணைந்த ராட்லெஸ் சிலிண்டர் ஆகும். Adopting an internal pressure sealing belt and external dustproof belt structure, it eliminates traditional rod extension, achieving an installation length nearly equal to the actual stroke and saving over 50% installation space compared with conventional tie-rod cylinders. φ10 முதல் φ100 மிமீ வரையிலான துளை அளவுகள் மற்றும் அதிகபட்சமாக 5000 மிமீ பக்கவாதம், இது நிலையான நடுத்தர வேகம் மற்றும் நடுத்தர சுமை நேரியல் இயக்கத்தை வழங்குகிறது. It is the optimal cost-effective solution for long-distance material transferring, station shifting and workpiece pushing/pulling in general automation equipment.
• இயந்திர கூட்டு ராட்லெஸ் வடிவமைப்பு: பிஸ்டன் கம்பியை நீட்டிக்காமல் ஒருங்கிணைந்த பிஸ்டன் மற்றும் ஸ்லைடு அட்டவணை அமைப்பு. The internal sealing belt maintains air pressure while the external dustproof belt provides full protection. The overall length equals the stroke, realizing extremely high space utilization for confined installation scenarios.
• உயர்-விறைப்பு ஒருங்கிணைந்த ஸ்லைடு அட்டவணை: ஸ்லைடு டேபிள் பிஸ்டனுடன் கடுமையாக இணைக்கப்பட்டுள்ளது, இது சிறந்த வளைக்கும் தருண எதிர்ப்பைக் கொண்டுள்ளது. லைட்-டூட்டி பயன்பாடுகளுக்கான கூடுதல் வழிகாட்டும் கட்டமைப்புகள் இல்லாமல், இயந்திர வடிவமைப்பு மற்றும் அசெம்பிளியை எளிதாக்குதல் இல்லாமல் ஸ்லைடு அட்டவணையில் சுமைகளை நேரடியாக ஏற்றலாம்.
• 4-வே பைப்பிங் & லைட்வெயிட் மேம்படுத்தல்: The optimized cylinder head supports four-direction piping (front/back/side/bottom), allowing on-site piping direction adjustment for flexible layout. மேம்படுத்தப்பட்ட சிலிண்டர் உடல் அமைப்பு பழைய பதிப்புகளுடன் ஒப்பிடும்போது φ25/32/40 மாடல்களுக்கு எடையை 17% குறைக்கிறது, ஒட்டுமொத்த உபகரண சுமையையும் குறைக்கிறது.
• நிலையான அனுசரிப்பு காற்று குஷன்: இரு முனைகளிலும் உள்ளமைக்கப்பட்ட அனுசரிப்பு ஏர் பஃபர்கள் இயக்க தாக்கத்தை திறம்பட உறிஞ்சி, நிலையான நடுத்தர-வேக செயல்பாட்டிற்கு இயங்கும் இரைச்சலைக் குறைக்கிறது. வெளிப்புற ஹைட்ராலிக் பஃபர்கள் அதிவேக மற்றும் அதிக சுமை வேலை நிலைமைகளுக்கு ஏற்ப விருப்பமானவை.
• எண்ணெய் இல்லாத & நீண்ட சேவை வாழ்க்கை: நிலையான எண்ணெய்-இலவச செயல்பாட்டு வடிவமைப்பு சுத்தமான தொழில்துறை சூழல்கள் மற்றும் பொதுவான தானியங்கு உற்பத்தி வரிகளுக்கு ஏற்றது. உடைகள்-எதிர்ப்பு சீலிங் பெல்ட் குறைந்த பராமரிப்பு செலவுகளுடன் நீண்ட சுழற்சி நீடித்த செயல்பாட்டை உறுதி செய்கிறது.
• எளிதான காந்த சுவிட்ச் நிறுவல்: சிலிண்டரின் முன் மற்றும் எதிர் பக்கங்களில் முன்பதிவு செய்யப்பட்ட மவுண்டிங் பள்ளங்கள் D-M9 தொடர் காந்த சுவிட்சுகளை நேரடியாக முன் நிறுவலை அனுமதிக்கின்றன, இது வசதியான நிலை சமிக்ஞை கண்டறிதல் மற்றும் நெகிழ்வான மின் ஒருங்கிணைப்பை செயல்படுத்துகிறது.

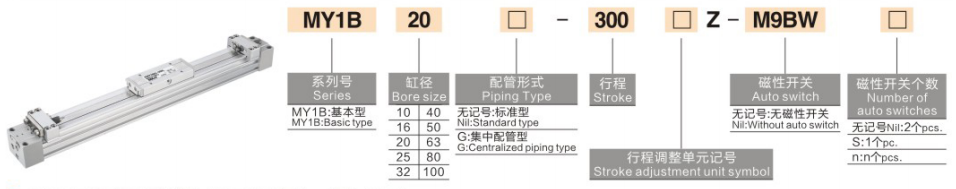

மாதிரி எடுத்துக்காட்டுகள்: MY1B25-500Z | MY1B40-800AZ
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
MY1B |
தொடர் குறியீடு: இயந்திரத்தனமாக இணைக்கப்பட்ட ராட்லெஸ் சிலிண்டர், அடிப்படை வகை |
|
10/16/20/25/32/40/50/63/80/100 |
மைய துளை அளவு (மிமீ) |
|
100~5000 |
ஸ்ட்ரோக் நீளம் (மிமீ): நிலையான 100~2000மிமீ; அதிகபட்சம் நீட்டிக்கப்பட்ட 5000 மிமீ |
|
A |
துல்லியமான வரம்பு பொருத்துதலுக்கான இரட்டை-இறுதி ஸ்ட்ரோக் சரிசெய்தல் திருகுகள் |
|
Z |
நிலையான இரட்டை-இறுதி காற்று குஷன் உள்ளமைவு |
|
G |
விருப்ப மையப்படுத்தப்பட்ட குழாய் வகை |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• MY1B25-500Z: 25 மிமீ துளை, 500 மிமீ ஸ்ட்ரோக், நிலையான இரட்டை முனை காற்று குஷன்
• MY1B40-800AZ: 40 மிமீ துளை, 800 மிமீ ஸ்ட்ரோக், ஏர் குஷன் + டூயல்-எண்ட் ஸ்ட்ரோக் சரிசெய்தல் திருகுகள்
1 அடிப்படை பொது விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: இரட்டை நடிப்பு இயந்திர கூட்டு ஓட்டுநர்
• வேலை செய்யும் திரவம்: அழுத்தப்பட்ட காற்று (எண்ணெய் இல்லாத செயல்பாடு உள்ளது)
• சுற்றுப்புற வெப்பநிலை: 5~60℃ (உறைபனி சூழல் இல்லை)
• வேலை அழுத்த வரம்பு: 0.1~0.8MPa; ஆதார அழுத்தம்: 1.2MPa
• பிஸ்டன் இயக்க வேகம்: 100~1000mm/s (நிலையான காற்று குஷன் உடன்); 100~1500மிமீ/வி (வெளிப்புற ஹைட்ராலிக் பஃபருடன்)
• பக்கவாதம் சகிப்புத்தன்மை: ≤1000மிமீ ஸ்ட்ரோக்: ±1.8மிமீ; 1001~3000மிமீ ஸ்ட்ரோக்: ±2.8மிமீ
• தாங்கல் முறை: நிலையான உள்ளமைக்கப்பட்ட காற்று குஷன் (Z); விருப்ப வெளிப்புற ஹைட்ராலிக் பஃபர் (L/H)
2 முக்கிய செயல்திறன் அளவுரு விளக்கப்படம் (@0.5MPa)
|
துளை φ (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
அனுமதிக்கப்பட்ட சுமை (கிலோ) |
அனுமதிக்கக்கூடிய வளைக்கும் தருணம் M1 (N·m) |
துறைமுக அளவு |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
சுமை மற்றும் உந்துதல் மூலம் 1 துளை அளவு தேர்வு
• φ10~φ20 (லைட் டியூட்டி): லோட் ≤8கிலோ மற்றும் மைக்ரோ லாங்-ஸ்ட்ரோக் (≤1000மிமீ) காட்சிகளுக்குப் பொருந்தும், எலக்ட்ரானிக் சாதனங்கள் மற்றும் சிறிய தானியங்கு சாதனத்தை மாற்றுவதற்கு ஏற்றது.
• φ25~φ40 (நடுத்தர-ஒளி கடமை): 12~30கிலோ மீடியம்-லைட் லோட் மற்றும் வழக்கமான 1000~2000மிமீ லாங்-ஸ்ட்ரோக் செயல்பாட்டிற்கு ஏற்றது, அசெம்பிளி லைன் தள்ளுதல் மற்றும் பொருள் ஏற்றுதல்/இறக்குதல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.
• φ50~φ63 (நடுத்தர கடமை): 50~80கிலோ மீடியம் லோட் மற்றும் ஹெவி ஒர்க்பீஸ் பரிமாற்றத்துடன் பொருந்துகிறது, இயந்திர கருவிகள் மற்றும் செயலாக்க நிலையங்களை நீண்ட நேரம் ஓட்டுவதற்கு ஏற்றது.
• φ80~φ100 (ஹெவி டியூட்டி): 130 ~ 200 கிலோ அதிக சுமை, பெரிய அளவிலான உபகரணங்கள் மற்றும் தளவாடங்கள் நீண்ட தூர கையாளுதலுக்காக வடிவமைக்கப்பட்டுள்ளது, அதிக அதிர்வெண் கொண்ட கனரக சுழற்சி சுழற்சி வேலை நிலைமைகளுக்கு ஏற்றது.
2 ஸ்ட்ரோக் & பஃபர் உள்ளமைவுத் தேர்வு
• பக்கவாதம் வரம்பு: ஸ்டாண்டர்ட் ஸ்ட்ரோக் 100~2000மிமீ உள்ளடக்கியது; நீட்டிக்கப்பட்ட XB11 விவரக்குறிப்பு சிறப்பு நீண்ட தூர ஓட்டுநர் கோரிக்கைகளுக்கு 5000மிமீ வரை அல்ட்ரா-லாங் ஸ்ட்ரோக்கை ஆதரிக்கிறது.
• ஏர் குஷன் (Z): நடுத்தர வேக இயக்கத்திற்கான நிலையான கட்டாய கட்டமைப்பு (≤1000mm/s), நிலையான சுழற்சி இயக்கத்திற்கான இறுதி தாக்கம் மற்றும் இயக்க இரைச்சலை திறம்பட குறைக்கிறது.
• ஹைட்ராலிக் பஃபர் (எல்/எச்): அதிவேக இயக்கம் (>1000mm/s) அல்லது அதிக சுமை (>50kg) நிலைகளில் அதி-நிலையான இயக்கம் மற்றும் இரைச்சல் குறைப்புக்கு பரிந்துரைக்கப்படுகிறது.
• பக்கவாதம் சரிசெய்தல் திருகு (A): துல்லியமான வரம்பு பொருத்துதல் (± 0.1 மிமீ துல்லியம்) தேவைப்படும் காட்சிகளுக்கு பொருத்தப்பட்டுள்ளது, இது இரட்டை-இறுதி ஃபைன் ஸ்ட்ரோக் அளவுத்திருத்தத்தை ஆதரிக்கிறது.
3 மவுண்டிங் & பைப்பிங் வழிமுறைகள்
• ஏற்றும் முறை: The cylinder body can be fixed via bottom or side mounting holes; லைட்-டூட்டி பயன்பாடுகளுக்கு கூடுதல் வழிகாட்டுதல் அமைப்பு தேவைப்படாமல், சுமைகளை நேரடியாக ஒருங்கிணைந்த ஸ்லைடு அட்டவணையில் நிறுவ முடியும்.
• நெகிழ்வான 4-வழி குழாய்: முன், பின், பக்க மற்றும் கீழ் குழாய் மாறுதலை ஆதரிக்கிறது, பல்வேறு உபகரண தளவமைப்பு தேவைகளுக்கு ஏற்ப ஆன்-சைட் திசை சரிசெய்தலை அனுமதிக்கிறது.
• காந்த சுவிட்ச் நிறுவல்: D-M9B/D-M9N தொடர் சுவிட்சுகளுடன் இணக்கமான முன்பதிவு செய்யப்பட்ட இரட்டை பக்க மவுண்டிங் பள்ளங்கள், நெகிழ்வான மற்றும் துல்லியமான ஸ்ட்ரோக் பொசிஷன் கருத்துக்களை உணர்கின்றன.
• அல்ட்ரா-லாங் ஸ்ட்ரோக் மெட்டீரியல் டிரான்ஸ்ஃபர்: விண்வெளி சேமிப்பு நிறுவல் மற்றும் அதிவேக நிலையான செயல்பாடு ஆகியவற்றைக் கொண்ட எலக்ட்ரானிக், உணவு மற்றும் பேக்கேஜிங் அசெம்பிளி லைன்களில் 1~5மீ நீண்ட தூரம் தள்ளுவதற்கும் இழுப்பதற்கும் ஏற்றது.
• உபகரண கதவு & மூடி திறப்பு/மூடுதல்: கச்சிதமான அமைப்பு மற்றும் நம்பகமான சுழற்சி இயக்க செயல்திறன் கொண்ட பெரிய இயந்திர கருவிகள் மற்றும் தானியங்கி உபகரணங்களின் நீண்ட-ஸ்ட்ரோக் கதவு உடல் ஓட்டுதலுக்குப் பயன்படுத்தப்படுகிறது.
• கனமான பணிப்பகுதி இடப்பெயர்ச்சி: ஆட்டோமொபைல் மற்றும் மெக்கானிக்கல் ப்ராசஸிங் தொழில்களில் 30~200கிலோ எடையுள்ள லாங்-ஸ்ட்ரோக் கையாளுதலுக்கு ஏற்றது, அதிக விறைப்புத்தன்மை மற்றும் சிறந்த எதிர்-வளைக்கும் தருணத் திறனை வழங்குகிறது.
• அசெம்பிளி லைன் பொசிஷனிங் & கன்வேயிங்உயர் அதிர்வெண் தொடக்க-நிறுத்த செயல்பாட்டின் போது சத்தம் மற்றும் தாக்கத்தை குறைக்க நிலையான காற்று குஷன் வடிவமைப்புடன், நீண்ட-ஸ்ட்ரோக் பொருத்துதல் மற்றும் உற்பத்தி வரிகளை சுழற்சி முறையில் தள்ளுவதற்கு பயன்படுத்தப்படுகிறது.
• தனிப்பயன் ஆட்டோமேஷன் உபகரணங்கள்: பல்வேறு தரமற்ற தானியங்கு நிலையங்களுக்கான யுனிவர்சல் லாங்-ஸ்ட்ரோக் லீனியர் டிரைவிங் தீர்வு, குறிப்பாக இடம்-வரையறுக்கப்பட்ட மற்றும் செலவு-உணர்திறன் தன்னியக்க திட்டங்களுக்கு ஏற்றது.
• துளை அளவு உறுதிப்படுத்தல்: பாதுகாப்பு காரணி ≥1.5 உடன் சுமை எடையின் அடிப்படையில் தேவையான உந்துதலைக் கணக்கிடவும். பரிந்துரைக்கப்பட்ட தேர்வு விதிகள்: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100கிலோ → φ80/100.
• பக்கவாதம் விவரக்குறிப்பு உறுதிப்படுத்தல்: வழக்கமான கோரிக்கைகளுக்கு நிலையான 100~2000மிமீ ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்; 5000மிமீ வரையிலான அதி-நீண்ட ஸ்ட்ரோக்கிற்கு XB11 நீட்டிக்கப்பட்ட விவரக்குறிப்பைத் தேர்ந்தெடுக்கவும்.
• செயல்பாட்டு கட்டமைப்பு பொருத்தம்: Adopt standard air cushion (Z) for medium-speed operation; upgrade to hydraulic buffer (L/H) for high-speed or heavy-load working conditions; துல்லியமான வரம்பு பொருத்துதல் தேவைகளுக்கு ஸ்ட்ரோக் சரிசெய்தல் திருகு (A)ஐச் சேர்க்கவும்.
