பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

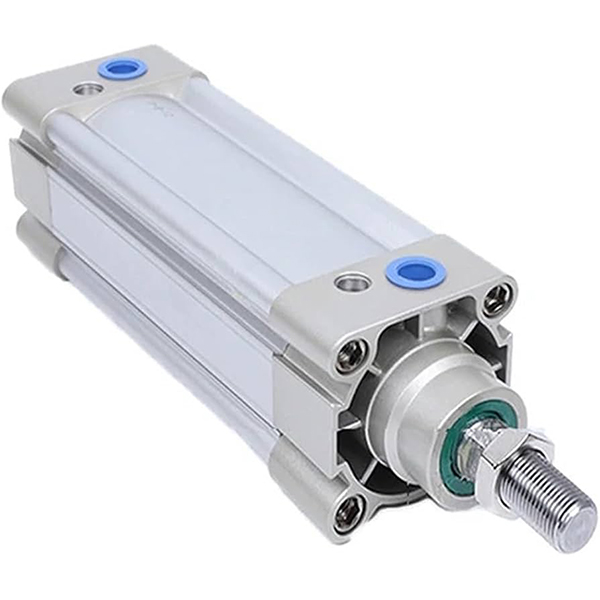

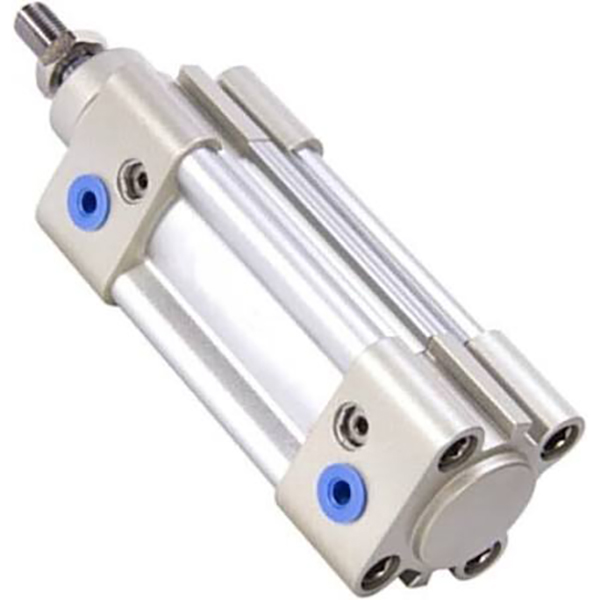

SOLH SAI தொடர் இரட்டை நடிப்பு சுயவிவர சிலிண்டர் ISO 15552 (அசல் ISO6431) / VDMA 24562 சர்வதேச தரத்துடன் இணங்குகிறது. நேரடி பரிமாற்றத்திற்கான SI, SE மற்றும் FESTO DNC தொடர்களின் அதே மவுண்டிங் பரிமாணங்கள். அதிக விலை செயல்திறன், நிலையான செயல்திறன் மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது, இது தன்னியக்க கருவிகளுக்கு மிகவும் பரவலாகப் பயன்படுத்தப்படும் நடுத்தர தர ISO நிலையான சிலிண்டர் ஆகும்.
1. நிலையான இணக்கம்: ISO15552 / VDMA24562, முழுமையாக மாற்றக்கூடிய மவுண்டிங் பரிமாணங்கள் & பாகங்கள்.
2. கட்டமைப்பு: எம் வடிவ ஒருங்கிணைந்த சதுர அலுமினிய சுயவிவர பீப்பாய் வெளிப்படும் டை ராட்கள் இல்லாமல், அதிக விறைப்பு மற்றும் எதிர்ப்பு அரிப்பு. CMSE / DMSE / CS1 காந்த சுவிட்சுகளுக்கான இரு பக்க சென்சார் பள்ளங்கள்.
3. செயல்பாட்டு மாறுபாடுகள்
-- SAI: ஒற்றை தடி இரட்டை நடிப்பு நிலையான மாதிரி
-- சொன்னது: டபுள் ராட் இரட்டை நடிப்பு, சிறந்த முறுக்கு எதிர்ப்பு திறன்
-- SAIJ: அனுசரிப்பு பக்கவாதம் கொண்ட இரட்டை கம்பி
-- SAIL: பூட்டக்கூடிய சிலிண்டர், காற்று விநியோகம் இழக்கப்படும்போது சுமை தாங்குதல்
-- SAIF: சோலனாய்டு வால்வு ஒருங்கிணைந்த சிலிண்டர்
-- பின்னொட்டு -S: நிலை உணரிக்கான உள்ளமைக்கப்பட்ட காந்த வளையம் (-S = காந்தம் அல்லாதது)
4. குஷன் சிஸ்டம்: ஸ்டாண்டர்ட் டபுள்-எண்ட் அனுசரிப்பு ஏர் குஷன் + பிபிவி எலாஸ்டிக் பஃபர் பேட், அதிக வேகம் மற்றும் அதிக சுமையின் கீழ் தாக்கம் மற்றும் சத்தத்தை திறம்பட குறைக்கிறது.
5. சீல்: எண்ணெய் சேமிப்பு பள்ளம், குறைந்த தொடக்க அழுத்தம் (0.1MPa), எண்ணெய் இல்லாத செயல்பாடு கொண்ட இரட்டை Y-வகை ஒரு வழி இழப்பீட்டு முத்திரை. கடின குரோம் பூசப்பட்ட 45# ஸ்டீல் பிஸ்டன் கம்பி, அணிய-எதிர்ப்பு மற்றும் துருப்பிடிக்காதது.
1. மாதிரி எடுத்துக்காட்டு: SAI50×150-S-FA
|
பிரிவு |
குறியீடு |
வரையறை |
| சாய் |
தொடர் குறியீடு |
ISO15552 டை-ராட் இல்லாத சுயவிவர சிலிண்டர் |
|
50 |
துளை அளவு (மிமீ) |
32,40,50,63,80,100,125,160,200 |
|
150 |
பக்கவாதம் நீளம் |
தரநிலை:25~1000மிமீ, அதிகபட்சம் தனிப்பயனாக்கப்பட்ட 2000மிமீ |
| -எஸ் |
காந்த விருப்பம் |
உள்ளமைக்கப்பட்ட காந்த வளையம்; காந்தம் அல்லாத பதிப்பிற்கான பின்னொட்டை நீக்கவும் |
| FA |
மவுண்டிங் குறியீடு |
FA=முன் விளிம்பு FB=பின்புற விளிம்பு LB=கால் ஏற்றம் CA=சிங்கிள் க்ளீவிஸ் சிபி=இரட்டை பிளவு TC=Trunnion TCM=காந்தம் கொண்ட ட்ரன்னியன் |
2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
-- SAI63×200-S: Bore63, ஸ்ட்ரோக்200, உள்ளமைக்கப்பட்ட காந்தம், அடிப்படை வகை
-- SAID40×100-FB: Bore40, ஸ்ட்ரோக்100, இரட்டை கம்பி, பின்புற விளிம்பு மவுண்ட்
-- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot mounting
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
| நடிப்பு வகை |
இரட்டை நடிப்பு (ஒற்றை தடி / இரட்டை கம்பி) |
| இயக்க அழுத்தம் |
0.1~1.0 MPa (பரிந்துரைக்கப்பட்டது:0.5~0.6 MPa) |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
-20 ~ +70℃ |
| பிஸ்டன் வேகம் |
30~800 மிமீ/வி (32~100 துளை); 30~500 மிமீ/வி (125~200 துளை) |
| குஷன் |
அனுசரிப்பு ஏர் குஷன் + இரு முனைகளிலும் பிபிவி எலாஸ்டிக் பேட் |
| ஏர் போர்ட் நூல் |
G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200) |
| பிஸ்டன் ராட் நூல் |
M10×1.25~M45×2 (துளைச் சார்ந்தது) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு |
| மவுண்டிங் |
எந்த நிறுவல் கோணம், உலகளாவிய ISO நிலையான பாகங்கள் |
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
தோராயமாக செங்குத்து சுமை (கிலோ) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
1. மவுண்டிங் விருப்பங்கள்
-- அடிப்படை வகை, LB கால் மவுண்ட், FA/FB ஃபிளேன்ஜ், CA/CB க்ளீவிஸ், TC/TCM ட்ரூனியன். விருப்ப பாகங்கள்: மிதக்கும் கூட்டு, கம்பி கண், I/Y/U/F இணைப்பான்.
2. முக்கிய வழித்தோன்றல் தொடர்
-- சொன்னது: டபுள் ராட் டபுள் ஆக்டிங்
-- SAIJ: அனுசரிப்பு பக்கவாதம் கொண்ட இரட்டை கம்பி
-- SAIL: இடைநிலை நிலை வைத்திருப்பதற்கான பூட்டக்கூடிய சிலிண்டர்
-- SAIF: ஒருங்கிணைந்த சோலனாய்டு வால்வு உருளை
1.துளைத் தேர்வு: சுமைக்கு ஏற்ப தேவையான உந்துதலைக் கணக்கிடுங்கள், ≥50% பாதுகாப்பு விளிம்பு; ஆஃப்செட் சுமை / கான்டிலீவர் சுமையின் கீழ் 1~2 அளவுகளை மேம்படுத்தவும்.
2. ஸ்ட்ரோக் உறுதிப்படுத்தல்: பயனுள்ள பயணத்திற்கு 20~50மிமீ பாதுகாப்பு விளிம்பைச் சேர்க்கவும்; அதிகபட்ச நிலையான பக்கவாதம் 1000 மிமீ, 2000 மிமீ வரை தனிப்பயனாக்கப்பட்டது.
3.கட்டமைப்பு பொருத்தம்
-- நிலை கருத்து: -S காந்த மாதிரியைத் தேர்ந்தெடு, CMSE/DMSE காந்த சுவிட்சுகளைப் பொருத்து;
-- மவுண்டிங்: கிடைமட்ட கனமான சுமைக்கான எல்பி கால் மவுண்ட்; செங்குத்து நிறுவலுக்கு FA flange விரும்பப்படுகிறது;
-- சிறப்புச் செயல்பாடு: இரட்டைக் கம்பிக்கு SAID, அனுசரிப்பு ஸ்ட்ரோக்கிற்கு SAIJ, நிலைப் பூட்டலுக்கு SAIL, கச்சிதமான தளவமைப்பிற்கு SAIF ஆகியவற்றைத் தேர்ந்தெடுக்கவும்.
SOLH SAI ISO15552 டை-ராட் இல்லாத சுயவிவர சிலிண்டர் FESTO DNC, SE மற்றும் SI தொடர்களை நேரடியாக மாற்றும், அனுசரிப்பு PPV பஃபர் மற்றும் ரிச் வேரியன்ட்கள், ஏற்றுமதி ஆட்டோமேஷன், பேக்கேஜிங் மற்றும் மெஷின் டூல் உபகரணங்களுக்கான செலவு குறைந்த ஜெனரல் லீனியர் ஆக்சுவேட்டர்.
