பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

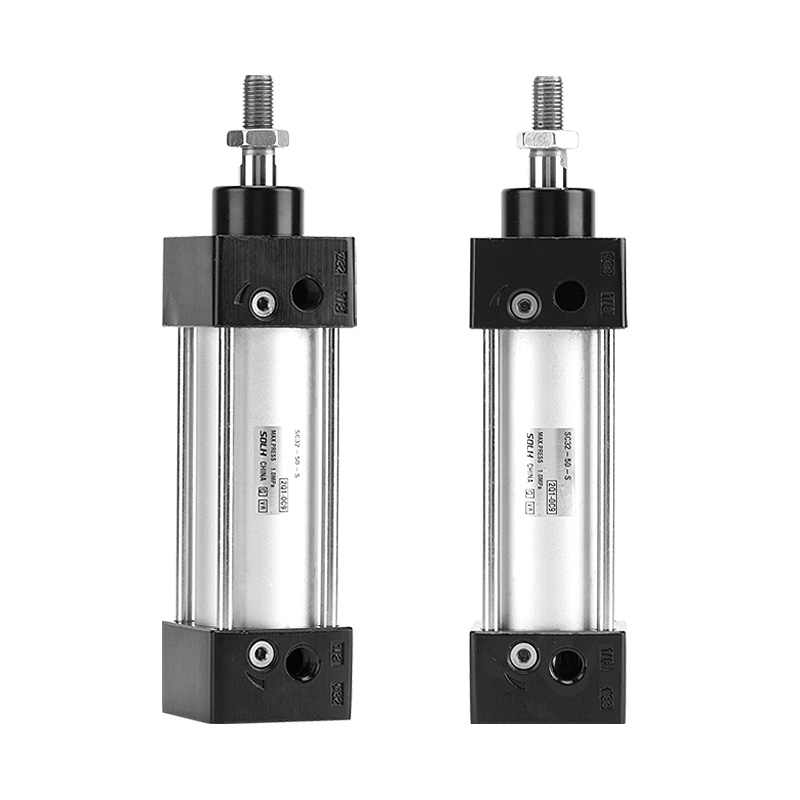

SOLH SC தொடர் டை-ராட் நிலையான சிலிண்டர், அடிப்படை மாதிரி ஒற்றை தடி இரட்டை நடிப்பு வகை. நான்கு டை ராட்கள் திடமான அமைப்பு, முழுமையான மவுண்டிங் பாகங்கள், பரந்த ஸ்ட்ரோக் வரம்பு ஆகியவற்றிற்கான முன் மற்றும் பின் முனை தொப்பிகளை பூட்டுகின்றன. தள்ளுதல், பொருள் கையாளுதல் மற்றும் ஆட்டோமேஷன் கோடுகளில் பொருத்துதல் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது, இது மிகவும் பிரபலமான பொருளாதார நிலையான நியூமேடிக் சிலிண்டர் ஆகும்.
-- கட்டமைப்பு: நான்கு டை ராட்கள் அலுமினிய பீப்பாய் மற்றும் இறுதி தொப்பிகளை இணைக்கின்றன, அதிக விறைப்புத்தன்மை, எதிர்ப்பு தாக்கம், நிலையான நீண்ட கால செயல்பாடு.
-- நடிப்பு வகை: ஒற்றை கம்பி இரட்டை நடிப்பு, இருதரப்பு வெளியீட்டு விசை.
-- பொருள்: கடினமான அனோடைஸ் செய்யப்பட்ட அலுமினிய பீப்பாய், இருதரப்பு பிஸ்டன் முத்திரை; கடினமான குரோம் பூசப்பட்ட 45# ஸ்டீல் பிஸ்டன் கம்பி.
-- குஷன்: தாக்கம் மற்றும் செயல்பாட்டு இரைச்சலைக் குறைக்க இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன்.
-- சென்சார் நிறுவல்: பிஸ்டன் நிலையை கண்டறிய CMSG/DMSG/EMSG காந்த சுவிட்சுகளுக்கான டை ராட் பகுதியில் சென்சார் பள்ளங்கள்.
-- நன்மை: ISO15552 சுயவிவர சிலிண்டருடன் ஒப்பிடும்போது அதே துளை அளவின் கீழ் குறுகிய உடல் நீளம், போட்டி விலை.

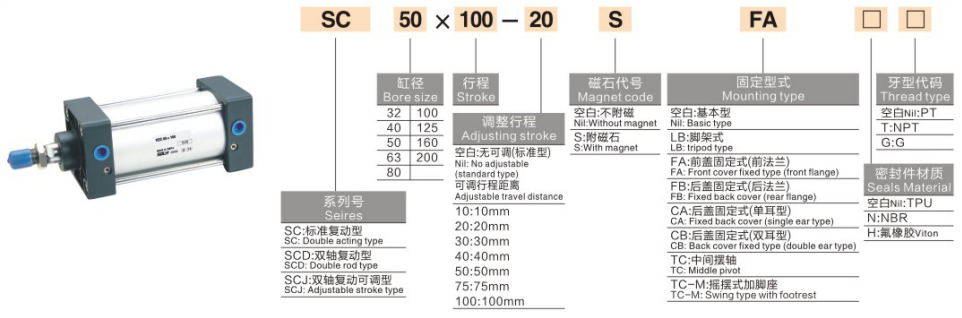

1. மாதிரி எடுத்துக்காட்டு: SC50×100-S
|
பிரிவு |
குறியீடு |
வரையறை |
| எஸ்சி |
தொடர் குறியீடு |
டை ராட் ஒற்றை கம்பி இரட்டை நடிப்பு சிலிண்டர் |
|
50 |
துளை அளவு (மிமீ) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
பக்கவாதம் நீளம் |
தரநிலை:25~1000மிமீ, தனிப்பயனாக்கப்பட்ட நீண்ட பக்கவாதம் கிடைக்கிறது |
| -எஸ் |
காந்த விருப்பம் |
உள்ளமைக்கப்பட்ட காந்த வளையம்; காந்தம் அல்லாத பதிப்பிற்கான பின்னொட்டை நீக்கவும் |
2. வழித்தோன்றல் மாதிரிகள்
-- எஸ்சிடி: டபுள் ராட் இரட்டை நடிப்பு, முறுக்கு எதிர்ப்பு
-- SCJ: அனுசரிப்பு பக்கவாதம் கொண்ட இரட்டை கம்பி
-- SCF: ஒருங்கிணைந்த சோலனாய்டு வால்வு உருளை
-- SCL: பூட்டக்கூடிய சிலிண்டர், காற்று துண்டிக்கப்படும் போது சுமை தாங்குதல்
3. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
-- SC63×150-S: Bore63, ஸ்ட்ரோக்150, உள்ளமைக்கப்பட்ட காந்தம், அடிப்படை வகை
-- SCJ40×200-S: Bore40, stroke200, சரிசெய்யக்கூடிய பக்கவாதம், காந்தத்துடன்
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
| நடிப்பு வகை |
ஒற்றை / இரட்டை கம்பி இரட்டை நடிப்பு |
| இயக்க அழுத்தம் |
0.15~1.0 MPa (பரிந்துரைக்கப்பட்டது:0.5~0.6 MPa) |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
-20 ~ +70℃; 150℃ வரையிலான உயர் வெப்பநிலை பதிப்பு விருப்பமானது |
| பிஸ்டன் வேகம் |
30~800 மிமீ/வி |
| குஷன் |
இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன் |
| ஏர் போர்ட் நூல் |
G1/8 ~ G1/2 (துளைச் சார்ந்தது) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு |
|
போர் (மிமீ) டி |
hrust (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
தோராயமாக செங்குத்து சுமை (கிலோ) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. மவுண்டிங் விருப்பங்கள்
-- அடிப்படை வகை, FA/FB flange, CA/CB க்ளீவிஸ், LB ஃபுட் மவுண்ட், TC/TCM1 ட்ரன்னியன்.
2. விருப்ப பாகங்கள்
-- மிதக்கும் கூட்டு, ராட் ஐ, I/Y/U/F கனெக்டர், CMSG/DMSG/EMSG காந்த சுவிட்சுகள்.
1. துளை தேர்வு: சுமை, இருப்பு ≥50% பாதுகாப்பு விளிம்பு ஆகியவற்றின் அடிப்படையில் தேவையான உந்துதலைக் கணக்கிடுங்கள்; கான்டிலீவர் / ஆஃப்செட் சுமைக்கான அளவை மேம்படுத்தவும்.
2. பக்கவாதம் உறுதிப்படுத்தல்: பயனுள்ள பயணத்தில் 10~20மிமீ பாதுகாப்பு விளிம்பைச் சேர்க்கவும்; அதிகபட்ச நிலையான பக்கவாதம் 1000 மிமீ.
3. கட்டமைப்பு பொருத்தம்
-- நிலை பின்னூட்டம்: -S காந்த மாதிரியைத் தேர்ந்தெடுத்து காந்த சுவிட்சுகளைப் பொருத்தவும்;
-- ஏற்றுதல்: இயந்திர தளவமைப்பின் படி விளிம்பு / கால் / க்ளெவிஸைத் தேர்ந்தெடுக்கவும்;
-- சிறப்புச் செயல்பாடு: இரட்டைக் கம்பிக்கான SCD, அனுசரிப்பு பக்கவாதத்திற்கான SCJ, சுமை பூட்டுவதற்கான SCL.
SOLH SC சீரிஸ் சிக்கனமான டை ராட் நிலையான சிலிண்டர் அட்ஜெஸ்ட் செய்யக்கூடிய காற்று குஷன் மற்றும் ஏராளமான மவுண்டிங் விருப்பங்கள், பொதுவான ஆட்டோமேஷன் தள்ளுதல், இடமாற்றம் மற்றும் பொருத்துதல் பணிகளுக்கு சிறந்த குறைந்த விலை நேரியல் ஆக்சுவேட்டர்.
