பிராண்ட்: SOLH by Richge Technology | ஏற்றுமதி பட்டியல் பதிப்பு

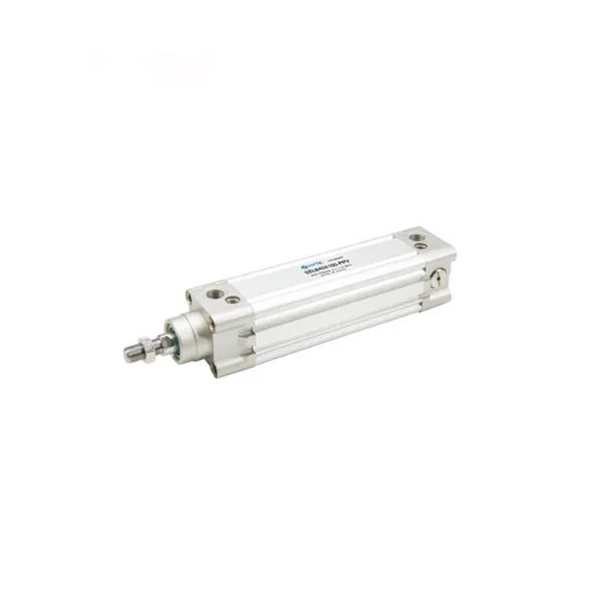

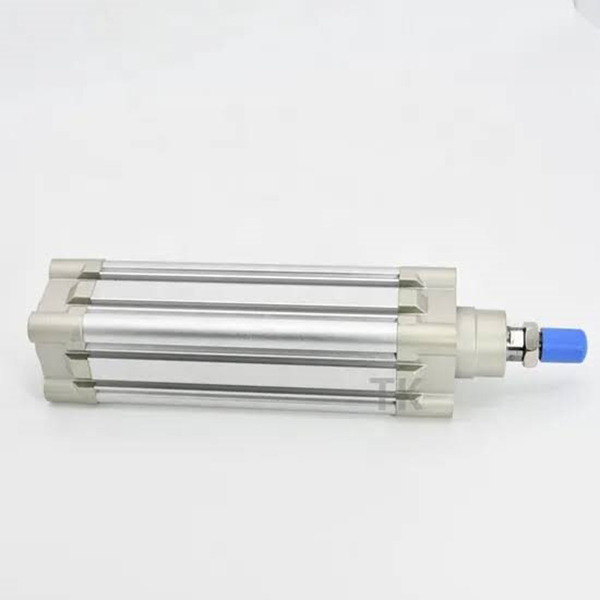

SOLH SE தொடர் டை-ராட் இல்லாத சதுர நிலையான சிலிண்டர் ISO 15552 / VDMA 24562 சர்வதேச தரத்துடன் இணங்குகிறது. சரிசெய்யக்கூடிய இரட்டை-இறுதி காற்று குஷன் மற்றும் 3-பக்க சென்சார் மவுண்டிங் பள்ளங்கள் கொண்ட ஒருங்கிணைந்த சதுர அலுமினிய பீப்பாயை ஏற்றுக்கொள்ளவும். பொது ஆட்டோமேஷன், நீண்ட பக்கவாதம், உயர் அதிர்வெண் சைக்கிள் ஓட்டுதல் மற்றும் நடுத்தர கனமான சுமை பயன்பாடுகளுக்கு ஏற்றது. SMC CP96S மற்றும் FESTO DNC தொடர்களுடன் நேரடி இயந்திர பரிமாற்றம்.
1. கட்டமைப்பு: டை ராட்கள் இல்லாத ஒருங்கிணைந்த சதுர அலுமினிய பீப்பாய், முன் மற்றும் பின் முனை தொப்பிகளுடன் பொருத்தப்பட்டது, இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன், அதிக விறைப்பு மற்றும் சிறிய தளவமைப்பு.
2. பொருள்: கடின அனோடைஸ் செய்யப்பட்ட அலுமினிய பீப்பாய், அதிக வலிமை கொண்ட காஸ்ட் எண்ட் கேப்கள், கடின குரோம் பூசப்பட்ட 45# ஸ்டீல் பிஸ்டன் கம்பி, இலகுரக மற்றும் அணிய-எதிர்ப்பு.
3. செயல்பாட்டு மாறுபாடுகள்
-- SE: ஒற்றை கம்பி இரட்டை நடிப்பு நிலையான மாதிரி
-- SED: டபுள் ராட் டபுள் ஆக்டிங் எதிர்ப்பு முறுக்கு
-- SEJ: அனுசரிப்பு பக்கவாதம் கொண்ட இரட்டை கம்பி
-- BSE: இடைநிலை நிலை வைத்திருப்பதற்கான பூட்டக்கூடிய சிலிண்டர்
-- பின்னொட்டு -S: காந்த சுவிட்சுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம் (-S இல்லாமல் = காந்தம் இல்லை)
4. சீல்: எண்ணெய் சேமிப்பு இழப்பீடு, குறைந்த தொடக்க அழுத்தம் மற்றும் நீண்ட சேவை வாழ்க்கை கொண்ட NBR+PA கலப்பு இரட்டை Y-வகை சீல்.
5. குஷன்: தாக்கத்தை உறிஞ்சுவதற்கும், அதிர்வு மற்றும் இரைச்சலைக் குறைப்பதற்கும் இரு முனைகளிலும் சுதந்திரமாக சரிசெய்யக்கூடிய காற்று குஷன்.

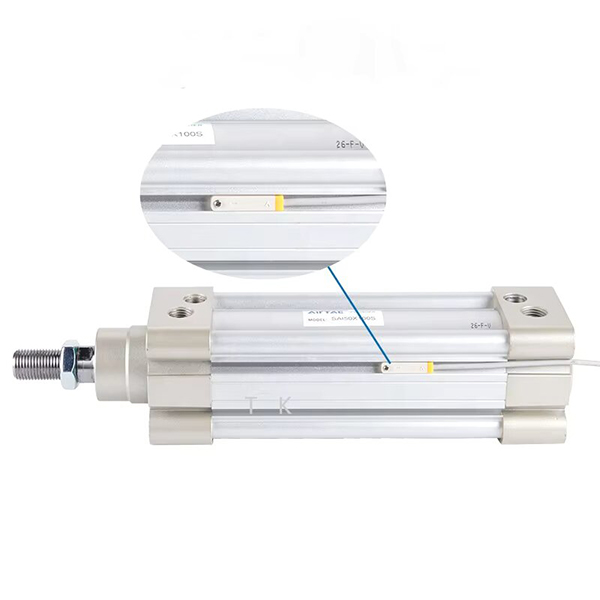

6. சென்சார் தளவமைப்பு: CMSE / DMSE காந்த சுவிட்சுகளுக்கான மூன்று பக்க மவுண்டிங் பள்ளங்கள் (மேல் / இடது / வலது), நெகிழ்வான நிறுவல் கோணம்.
7. பரிமாற்றம்: ISO15552 நிலையான பரிமாணம், SMC CP96S மற்றும் FESTO DNCக்கு நேரடி மாற்றீடு.

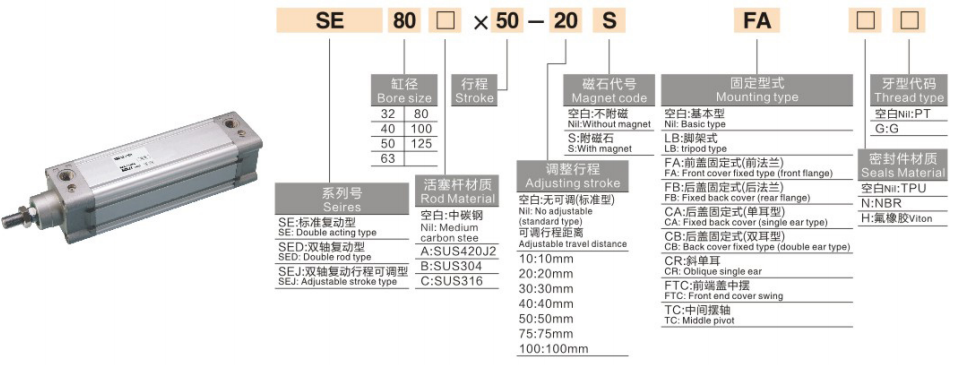

1. மாதிரி எடுத்துக்காட்டு: SE50-200-S-FA
|
பிரிவு |
குறியீடு |
வரையறை |
| SE |
தொடர் குறியீடு |
டை-ராட் இல்லாத சதுர நிலையான சிலிண்டர் |
|
50 |
துளை அளவு |
φ32/40/50/63/80/100/125 மிமீ |
|
200 |
பக்கவாதம் நீளம் |
தரநிலை:25~1000மிமீ, தனிப்பயனாக்கப்பட்ட அதிகபட்சம் 1800மிமீ |
| -எஸ் |
காந்த விருப்பம் |
உள்ளமைக்கப்பட்ட காந்த வளையம்; காந்தம் அல்லாத பதிப்பிற்கான பின்னொட்டை நீக்கவும் |
| FA |
மவுண்டிங் குறியீடு |
FA=முன் விளிம்பு; FB=பின்புற விளிம்பு LB=கால் ஏற்றம் CA=ஒற்றை பிளவு; சிபி=இரட்டை பிளவு |
2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
-- SE63-150-S-LB: Bore63, ஸ்ட்ரோக்150, உள்ளமைக்கப்பட்ட காந்தம், கால் மவுண்டிங்
-- SED40-100-FB: Bore40, ஸ்ட்ரோக்100, இரட்டை கம்பி, பின்புற விளிம்பு மவுண்டிங்
-- BSE80-300-S: Bore80, stroke300, உள்ளமைக்கப்பட்ட காந்தத்துடன் பூட்டக்கூடிய வகை
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
| துளை வரம்பு |
φ32,40,50,63,80,100,125 மிமீ |
| இயக்க அழுத்தம் |
0.15~1.0 MPa |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
-20~+70℃; காந்தம் பொருத்தப்பட்டுள்ளது: 0~+60℃ |
| பிஸ்டன் வேகம் |
30~800 மிமீ/வி |
| குஷன் |
இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று குஷன் |
| ஏர் போர்ட் நூல் |
M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு |
| பக்கவாதம் சகிப்புத்தன்மை |
≤500மிமீ:0~+2.0மிமீ；501~1000மிமீ:0~+2.4மிமீ |
1. இரட்டை நடிப்பு SE சிங்கிள் ராட்
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. மவுண்டிங் விருப்பங்கள்
-- அடிப்படை வகை: இறுதி தொப்பி துளைகள் மூலம் நேரடி நிறுவல்
-- எல்பி ஃபுட் மவுண்ட்: கிடைமட்ட நடுத்தர கனமான சுமைக்கு விரும்பப்படுகிறது
-- FA/FB Flange: செங்குத்து பொருத்துதல் நிறுவலுக்கான முன் / பின் விளிம்பு
-- CA/CB க்ளீவிஸ்: கீல் ஸ்விங் மோஷனுக்கான ஒற்றை/இரட்டை கிளிவிஸ்
2. முக்கிய வழித்தோன்றல் தொடர்
-- SE / SED / SEJ: ஒற்றை கம்பி, இரட்டை கம்பி, அனுசரிப்பு பக்கவாதம் இரட்டை கம்பி
-- BSE: தன்னிச்சையான இடைநிலை நிலை நிறுத்தத்திற்கான பூட்டக்கூடிய சிலிண்டர்
-- உயர் வெப்பநிலை தனிப்பயனாக்கப்பட்ட பதிப்பு: -20~+150℃ சிறப்பு முத்திரை
1. துளை தேர்வு: தேவையான உந்துதலைக் கணக்கிடுதல், ≥50% பாதுகாப்பு விளிம்பு இருப்பு; அதிக சுமை மற்றும் நீண்ட பக்கவாதத்திற்கு SEக்கு முன்னுரிமை கொடுங்கள்.
2. பக்கவாதம் உறுதிப்படுத்தல்: 10~20மிமீ பாதுகாப்பு விளிம்பைச் சேர்க்கவும்; நிலையான அதிகபட்ச ஸ்ட்ரோக் 1000மிமீ, 1800மிமீ வரை தனிப்பயனாக்கப்பட்டது.
3. கட்டமைப்பு பொருத்தம்
-- நிலை கருத்து: SE-S காந்த மாதிரியைத் தேர்ந்தெடு, CMSE/DMSE காந்த சுவிட்சுகளைப் பொருத்தவும்;
-- மவுண்டிங்: கிடைமட்ட சுமைக்கான எல்பி ஃபுட் மவுண்ட், செங்குத்து நிறுவலுக்கு எஃப்ஏ ஃபிளேன்ஜ்;
-- இடைநிலை பூட்டுதல் தேவை: BSE பூட்டக்கூடிய சிலிண்டரைத் தேர்வு செய்யவும்.
SOLH SE ISO15552 சதுர டை-ராட்-ஃப்ரீ சிலிண்டர் FESTO DNC மற்றும் SMC CP96S ஐ நேரடியாக மாற்றும், சரிசெய்யக்கூடிய காற்று குஷன் மற்றும் ஏராளமான மவுண்டிங் படிவங்கள், நடுத்தர கனமான சுமை ஆட்டோமேஷன் கருவிகளுக்கான சரியான நீண்ட-ஸ்ட்ரோக் லீனியர் ஆக்சுவேட்டர் ஆகியவற்றைக் கொண்டுள்ளது.
